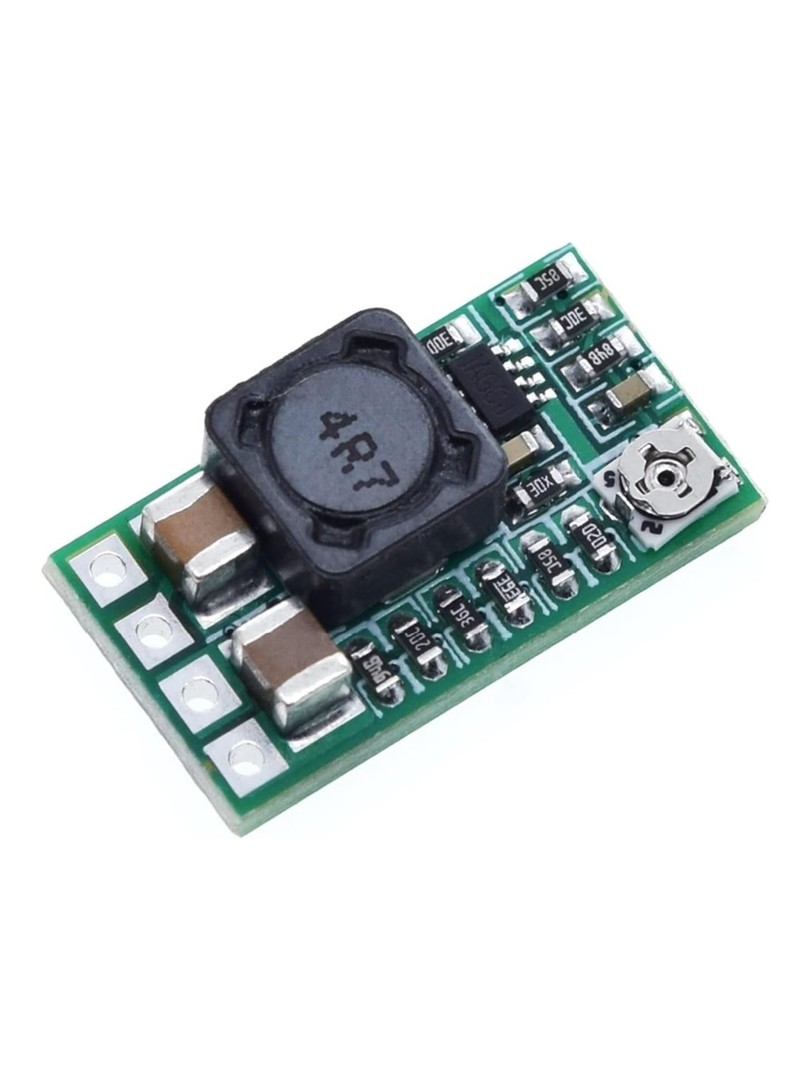

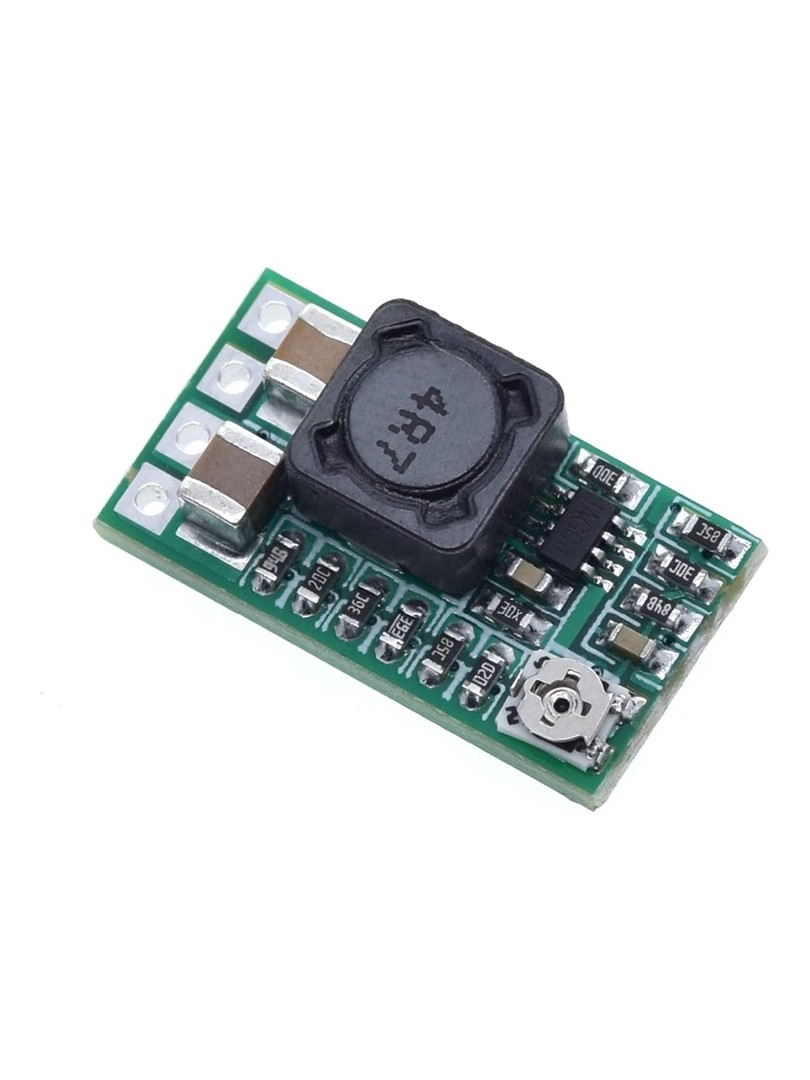

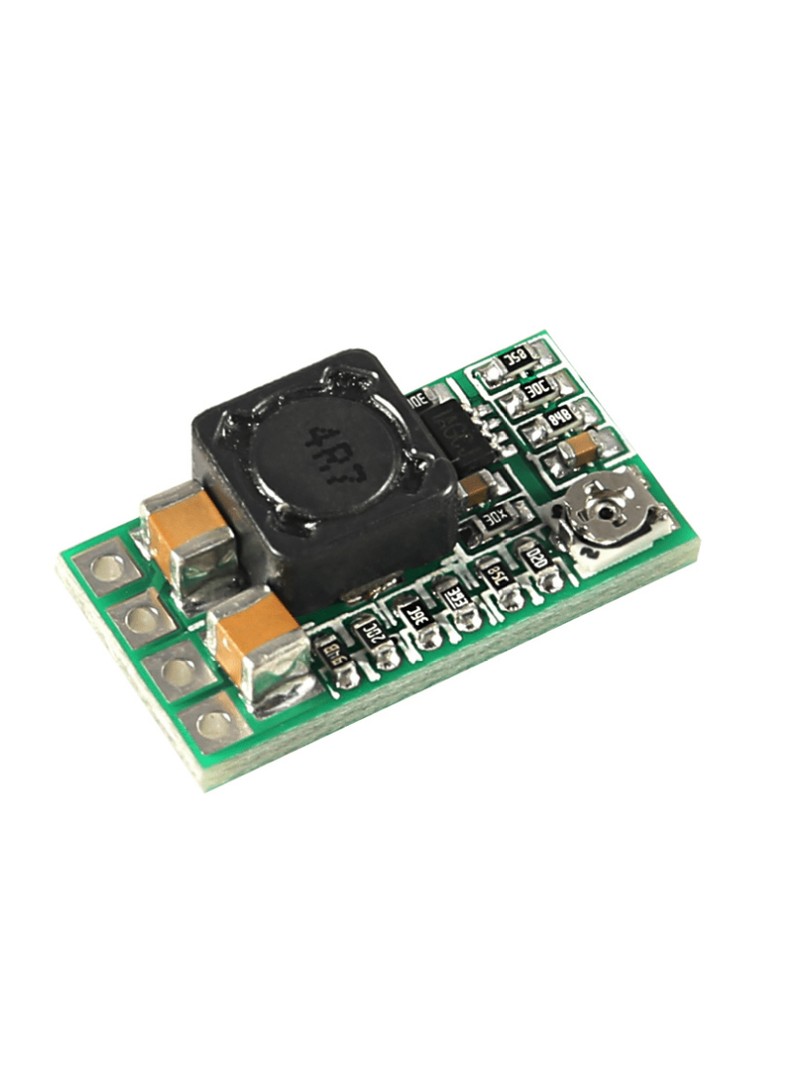

ProRock MINI Super Size to miniaturowy moduł step-down DC-DC zaprojektowany do konwersji napięcia z zakresu 12–24 V na stałe 5 V przy maksymalnym obciążeniu do trzech amperów. Dzięki zastosowaniu układu sterującego z synchronicznym prostowaniem oraz monolitycznej cewki mocy moduł osiąga wyjątkowo wysoką sprawność przy bardzo małych rozmiarach.

Przeznaczony dla zastosowań wymagających kompaktowej zabudowy, niskiego poboru mocy i stałe zasilania urządzeń cyfrowych. Nadaje się do systemów automotive, elektroniki RC, urządzeń monitoringu oraz przenośnych źródeł zasilania.

Główne cechy

Synchroniczny układ buck: wykorzystuje sterowanie synchronicznym prostowaniem w celu osiągnięcia sprawności sięgającej niemal maksimum teoretycznego

Zestaw napięć wejściowych: obsługuje standardowe systemy zasilania dwunasto- i dwudziestoczterowoltowe

Stałe napięcie wyjściowe: stałe 5 V optymalizowane pod kątem urządzeń cyfrowych i peryferiów USB

Miniaturowa konstrukcja: moduł o wymiarach porównywalnych z dużą monetą pozwala na instalację w ograniczonej przestrzeni

Niskie tętnienia i szumy: bezpieczny dla wrażliwych układów elektronicznych

Zabezpieczenie przed zwarciem: chroni moduł i obwód zasilany w przypadku przeciążenia

Sterowanie enable: umożliwia programowe włączanie i wyłączanie modułu

Zasada działania

Moduł realizuje funkcję step-down (obniżania napięcia) w topologii buck z synchronicznym prostowaniem. Układ sterujący przełącza tranzystory mocy z częstotliwością pół megaherca, przekształcając energię wejściową na niższe napięcie wyjściowe przy zachowaniu mocy. Synchroniczne prostowanie eliminuje straty na diodzie, osiągając sprawność przekraczającą dziewięćdziesiąt siedem procent w optymalnych warunkach pracy. Filtracja wyjściowa redukuje tętnienia do poziomu bezpiecznego dla układów cyfrowych.

Specyfikacja techniczna

Typ modułu: DC-DC step-down (buck)

Zakres napięcia wejściowego: 12–24 V DC

Rozszerzony zakres wejściowy: 4,5–24 V DC

Napięcie wyjściowe: 5 V DC (stałe)

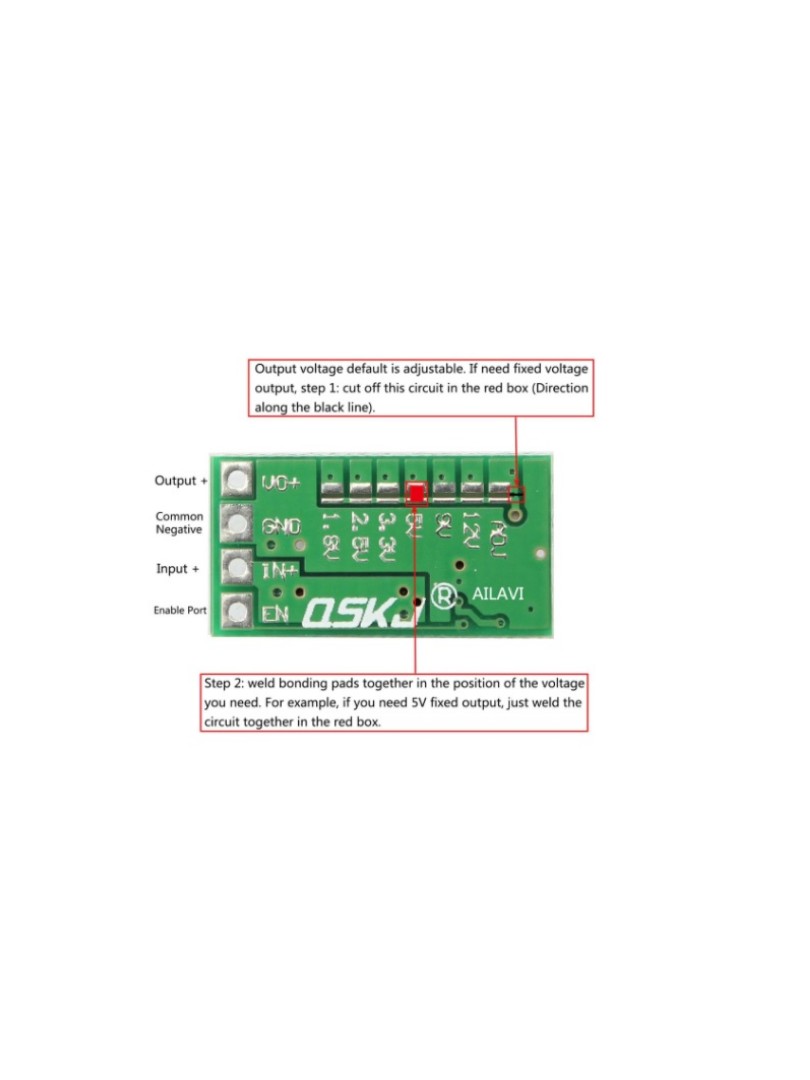

Opcjonalne wersje wyjściowe: 1,8 V / 2,5 V / 3,3 V / 5 V / 9 V / 12 V

Regulowany zakres wyjściowy: 0,8–17 V (wersja z możliwością regulacji)

Maksymalny prąd wyjściowy: 3 A

Prąd typowy testowany: 1,5 A przy konwersji 12 V → 5 V

Szczytowa sprawność: 97,5% (6,5 V → 5 V przy 0,7 A)

Częstotliwość przełączania: 500 kHz

Tętnienia wyjściowe: 20 mV (12 V → 5 V przy 3 A, pasmo 20 MHz)

Prąd spoczynkowy: 0,85 mA

Regulacja obciążenia: ±1%

Regulacja liniowa: ±0,5%

Odpowiedź dynamiczna: 5% / 200 µs

Zabezpieczenie przed zwarciem: tak

Zabezpieczenie przed przepięciem: nie

Zabezpieczenie przed odwrotną polaryzacją: nie

Sterowanie enable: obsługiwane

Temperatura pracy: −40°C do +85°C

Typ połączeń: pola lutownicze / wyprowadzenia pinowe

Rozstaw otworów lutowniczych: 2,54 mm

Wymiary modułu: 20 × 10 mm

Uwagi

Moduł typu step-down wymaga, aby napięcie wejściowe było wyższe od napięcia wyjściowego.

Brak zabezpieczenia przed odwrotną polaryzacją — należy zachować prawidłową biegunowość podłączenia.

Przy pracy ciągłej z wysokim obciążeniem prądowym zaleca się zapewnienie odpowiedniego odprowadzania ciepła.

Typowe zastosowania

Konwersja napięcia z systemów 12 V / 24 V na 5 V

Samodzielnie budowane przenośne zasilacze

Elektronika samochodowa i systemy zasilania automotive

Kamery i sprzęt monitoringu

Urządzenia komunikacyjne

Modele RC, drony i elektronika lotnicza

Zawartość zestawu

1 × moduł step-down ProRock MINI Super Size DC-DC

Moduł ProRock MINI Super Size łączy bardzo wysoką sprawność energetyczną, znaczny prąd wyjściowy oraz miniaturowe rozmiary, stanowiąc rozwiązanie dla wymagających aplikacji zasilania pięciowoltowego z źródeł dwunasto- i dwudziestoczterowoltowych.

ProRock DC Step-Down 12V/24V Do 5V 3A 97.5% Efektywność

ProRock MINI — moduł step-down DC-DC 12V/24V → 5V 3A, 97,5% sprawności, 20 × 10 mm

Wejście: 12–24 V DC | Wyjście: 5 V DC | Prąd maksymalny: 3 A | Sprawność: 97,5% | Wymiary: 20 × 10 mm | Częstotliwość przełączania: 500 kHz
