ProRock DC-DC Step-Down 97.5% Efficiency 6-24V 5V 3A USB Charger

ProRock DC-DC Step-Down – Przetwornica USB 5V 3A 97,5% Sprawności 6-24V

Przetwornica synchroniczna buck | Wejście 6–24V | Wyjście 5,1–5,2V 3A USB | Sprawność do 97,5% | Częstotliwość 500 kHz | Zakres temperatur -40°C do +85°C

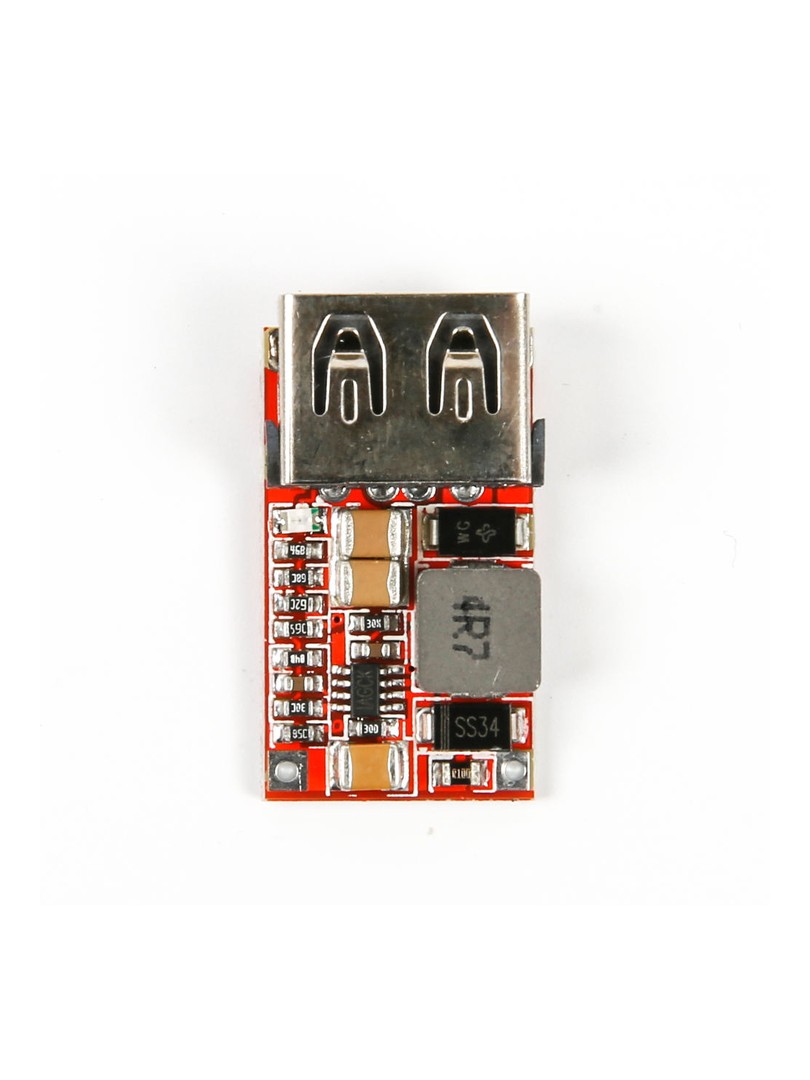

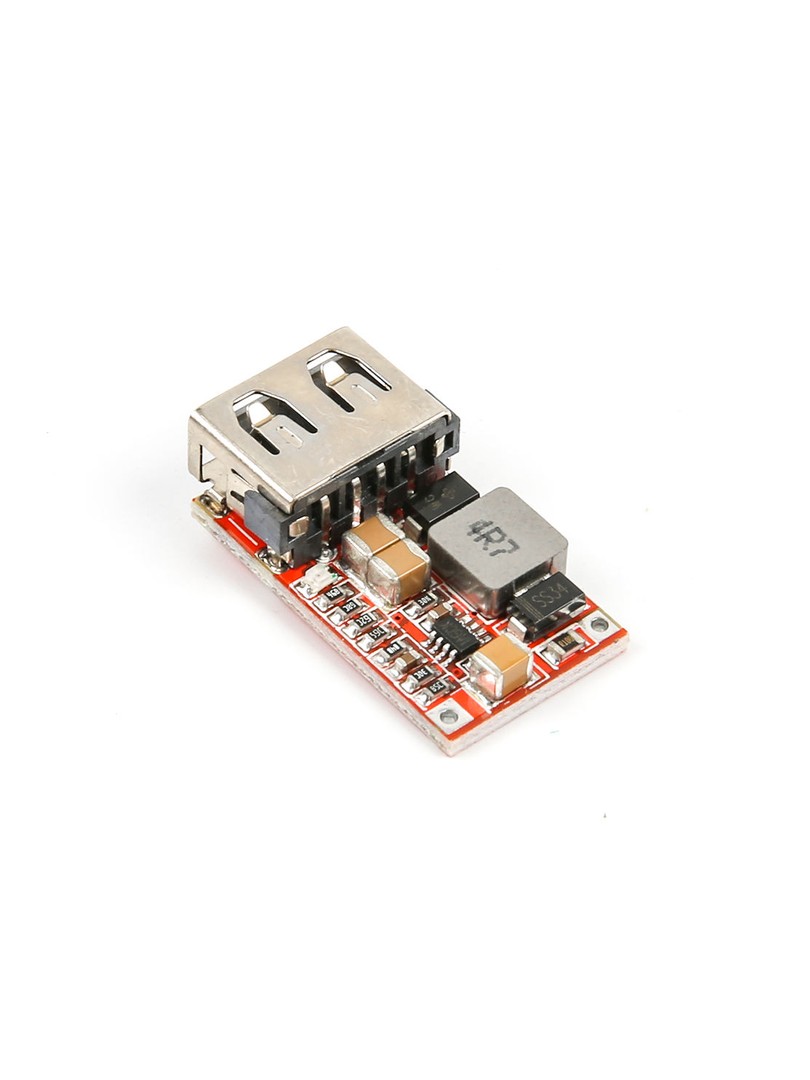

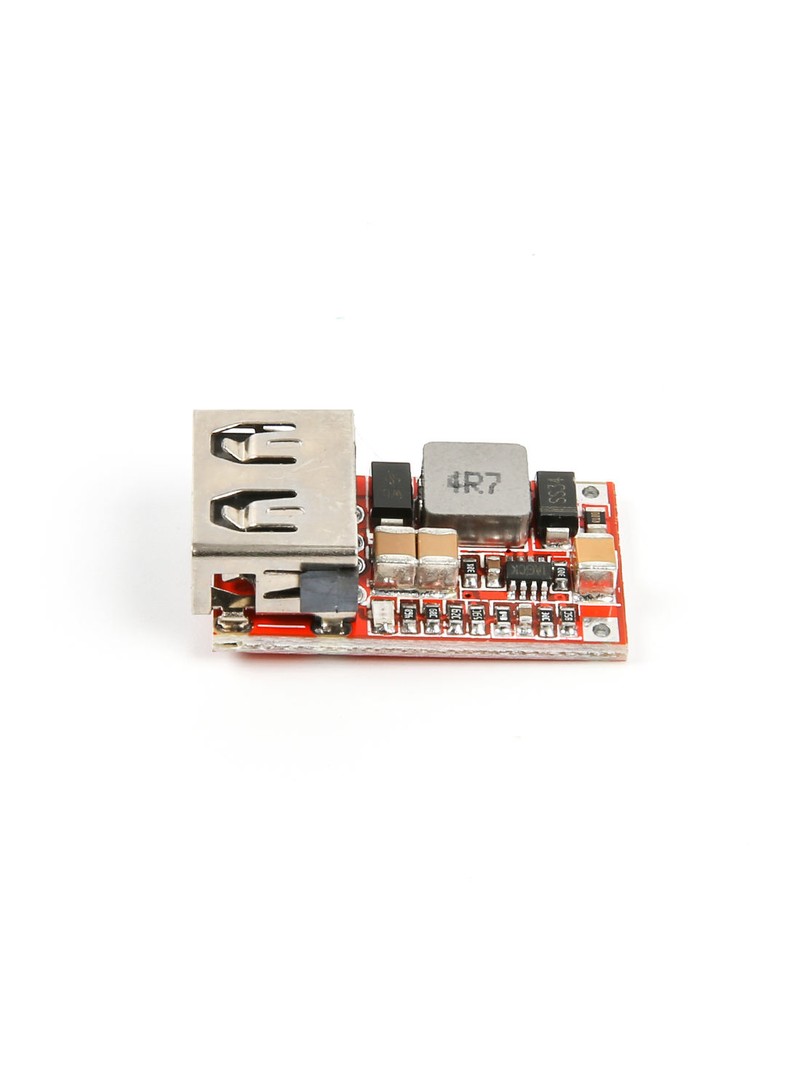

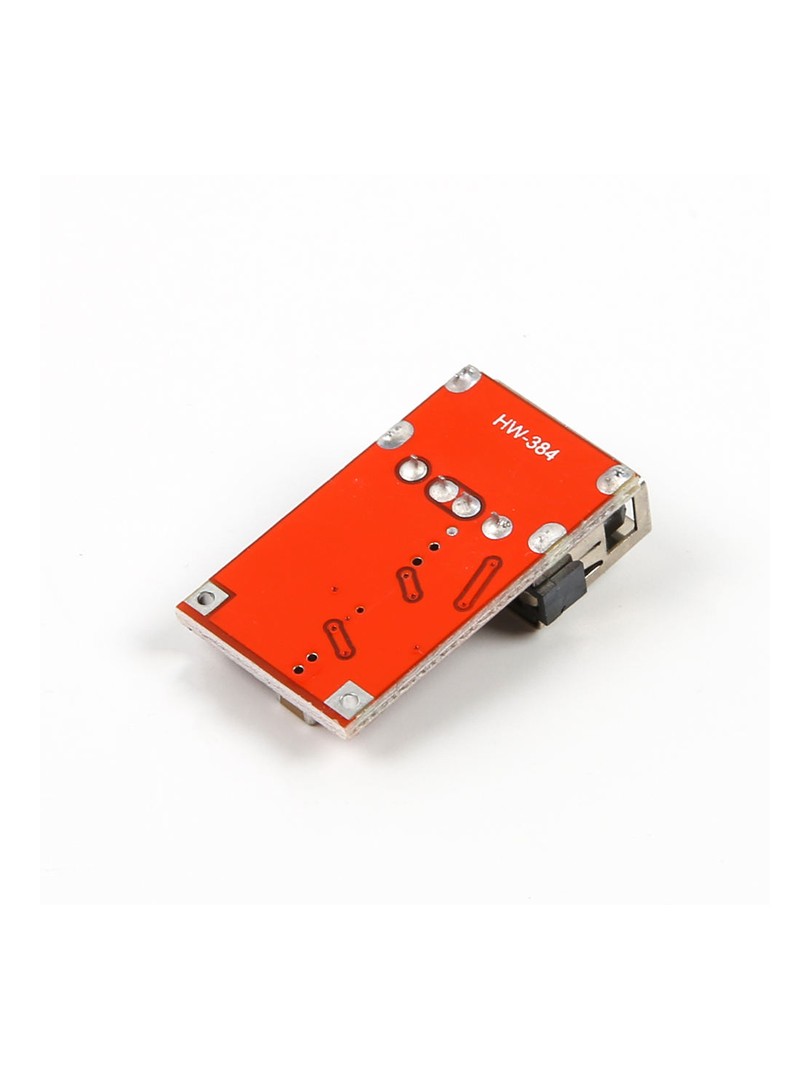

ProRock High Efficiency DC-DC Step-Down to USB Charger Module to jest nieizolowana przetwornica synchroniczna typu buck przeznaczona do zasilania urządzeń USB, w tym smartfonów i tabletów. Moduł przetwarza napięcie stałe z systemów samochodowych lub przemysłowych na stałe wyjście USB.

Urządzenie wykorzystuje zaawansowaną topologię rektyfikacji synchronicznej, płaski induktor miedziany oraz kondensatory ceramiczne MLCC wysokiej jakości. Konstrukcja zapewnia niski poziom tętnień wyjściowych i minimalne straty energii, co czyni moduł odpowiednim do ładowania elektroniki wrażliwej na zakłócenia.

Główne cechy

• Rektyfikacja synchroniczna: topologia buck z zaawansowanym układem przełączającym zwiększa sprawność konwersji energii
• Zestaw napięć wejściowych: kompatybilność z systemami zasilania samochodowego oraz przemysłowymi źródłami napięcia stałego
• Wyjście USB: sygnał zoptymalizowany pod kątem ładowania telefonów i tabletów
• Niski poziom tętnień: konstrukcja zapewnia czystość sygnału wyjściowego chroniącą wrażliwe układy cyfrowe
• Zabezpieczenia wielofunkcyjne: ochrona przed przepięciem, odwrotną polaryzacją oraz zwarciem wyjścia
• Automatyczne wykrywanie urządzenia: obwód identyfikacji USB rozpoznaje protokoły ładowania iPhone, Android i iPad
• Ultraniski prąd spoczynkowy: możliwość stałej instalacji w pojeździe bez ryzyka rozładowania akumulatora

Zasada działania

Moduł realizuje funkcję przetwornicy obniżającej napięcie w topologii synchronicznego buck convertera. Układ przełącza napięcie wejściowe z wysoką częstotliwością, a następnie filtruje je za pomocą induktora płaskiego i kondensatorów ceramicznych. Zastosowanie rektyfikacji synchronicznej eliminuje straty na diodzie prostowniczej, zastępując ją tranzystorem MOSFET o niskiej rezystancji przewodzenia. Obwód identyfikacji USB dostosowuje linie danych do profilu ładowania wykrytego urządzenia.

Specyfikacja techniczna

• Topologia: nieizolowana przetwornica synchroniczna buck
• Napięcie wejściowe: 6 – 24 V DC
• Napięcie wyjściowe: 5,1 – 5,2 V DC (wartość fabryczna)
• Maksymalny prąd wyjściowy: 3 A
• Zalecany prąd ciągły: ≤ 2,1 A
• Sprawność konwersji: do 97,5% (6,5V → 5V przy 0,7A)
• Sprawność przy 12V → 5V: ~94% przy 1A
• Częstotliwość przełączania: 500 kHz
• Tętnienia wyjściowe: ~10 mV (12V → 5V przy 3A, pasmo 20 MHz)
• Prąd spoczynkowy: ~0,85 mA
• Regulacja obciążeniowa: ±1%
• Regulacja liniowa: ±0,5%
• Odpowiedź dynamiczna: 5% / 200 µs
• Temperatura pracy: -40°C do +85°C
• Wzrost temperatury przy pełnym obciążeniu: ~30°C
• Wymiary modułu: 26,4 × 15 × 7,4 mm

Uwagi

• Moduł przeznaczony jest do bezpośredniego podłączenia do akumulatora samochodowego, linii ACC lub gniazda zapalniczki.
• Ze względu na ultraniski prąd spoczynkowy moduł nie wymaga zewnętrznego wyłącznika.
• Dla zachowania maksymalnej z tworzywa nie zaleca się ciągłej pracy przy prądzie powyżej dwóch amperów i stu miliamperów.
• Należy unikać przedłużającego się zwarcia wyjścia mimo obecności zabezpieczenia.

Funkcje zabezpieczeń

• Ochrona przed przepięciem wyjściowym: dioda TVS o mocy trzech setek watów
• Bezpiecznik wejściowy: zabezpieczenie bezpiecznikiem o wartości jeden i pół ampera
• Ochrona przed odwrotną polaryzacją wejścia: zabezpieczenie diodowe
• Ochrona przed zwarciem: obwód wykrywania i ograniczania prądu

Typowe zastosowania

• Ładowarki USB do telefonów w instalacjach dwunasto- i dwudziestoczterowoltowych pojazdów
• Zasilanie rejestratorów samochodowych, nawigacji GPS i systemów multimedialnych
• Przemysłowe i wbudowane źródła zasilania USB
• Elektronika samochodowa DIY
• Przenośne rozwiązania ładowania

Zawartość zestawu

• 1 × Moduł przetwornicy DC-DC ProRock High Efficiency Step-Down USB Charger

ProRock DC-DC Step-Down USB Charger Module łączy wysoką sprawność konwersji z zaawansowanymi zabezpieczeniami elektrycznymi. Konstrukcja modułu została zoptymalizowana pod kątem zastosowań samochodowych i przemysłowych wymagających stałe zasilania urządzeń USB.
