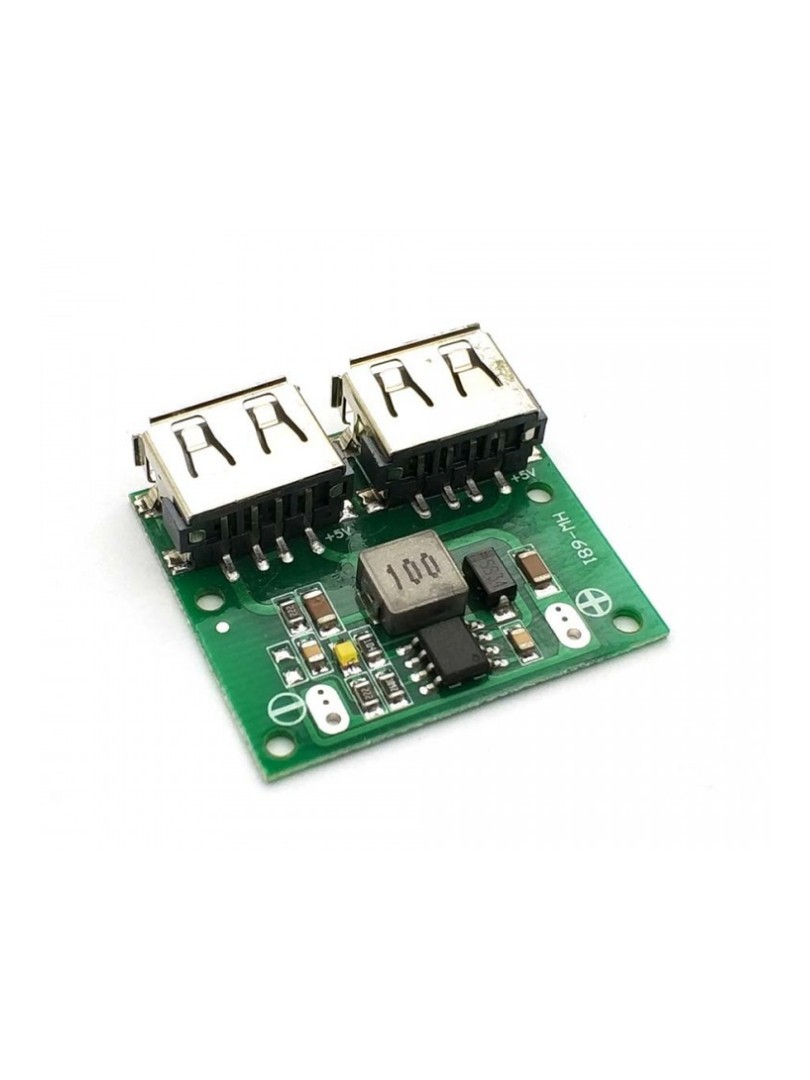

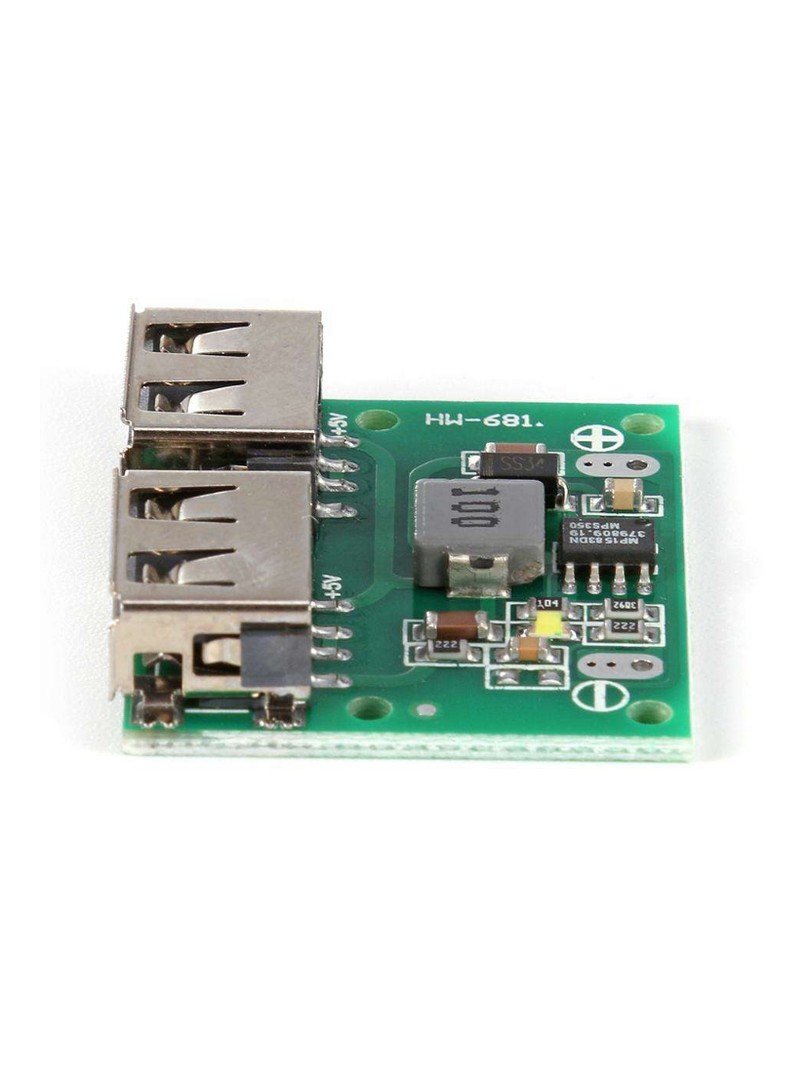

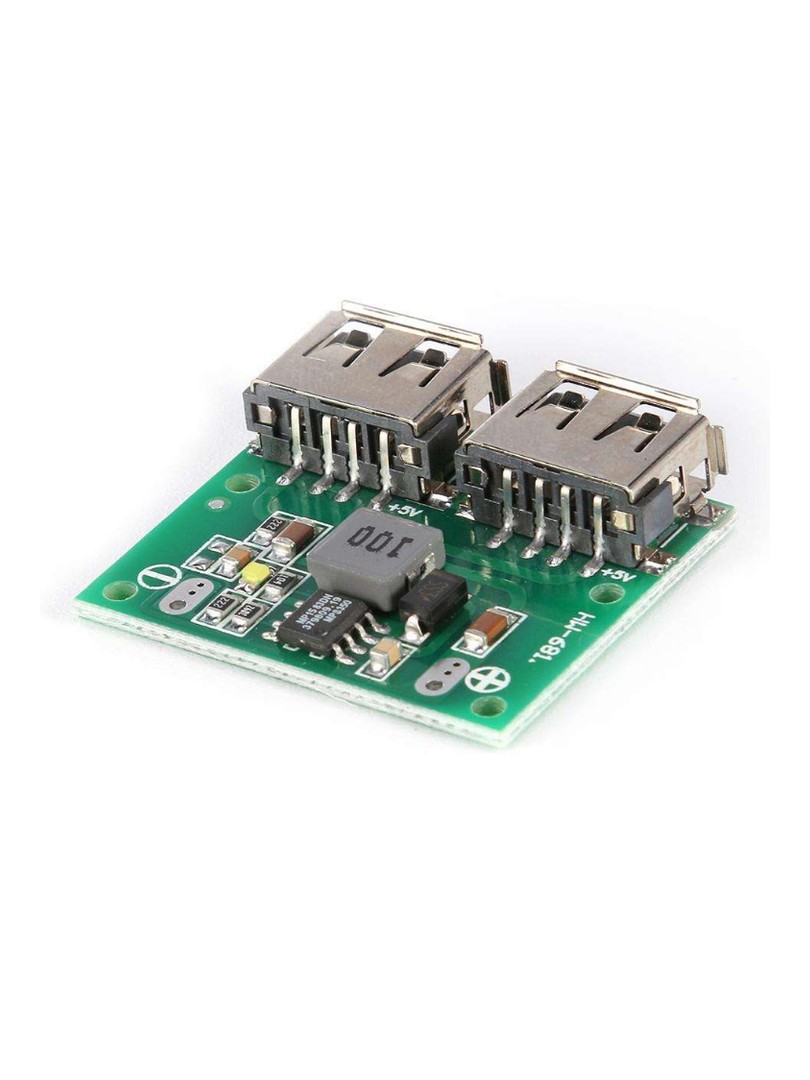

Moduł ProRock Dual USB to kompaktowy przetwornica obniżająca napięcie (buck converter) przeznaczona do zasilania urządzeń USB z instalacji elektrycznych pojazdów i systemów zasilanych bateryjnie. Przetwornica dostarcza stałe napięcie 5 V z układów 9 V, 12 V lub 24 V, umożliwiając bezpieczne ładowanie dwóch urządzeń jednocześnie.

Moduł wyposażono w synchroniczny układ prostowniczy, który zwiększa efektywność energetyczną i poprawia odprowadzanie ciepła w warunkach automotive. Wyjściowe napięcie ustawiono na 5,2 V w celu skompensowania spadków na przewodach zasilających.

Główne cechy

Dwa wyjścia USB: możliwość równoczesnego ładowania dwóch urządzeń mobilnych

Zestaw napięć wejściowych: kompatybilność z instalacjami samochodowymi, motocyklowymi i przemysłowymi

Stabilizacja napięcia wyjściowego: ochrona podłączonych urządzeń przed impulsami napięcia

Identyfikacja szybkiego ładowania: rozpoznawanie wymagań urządzeń Android i iPhone

Synchroniczna prostownica: wysoka sprawność energetyczna i zredukowane straty cieplne

Prosta instalacja: zaciski wejściowe DC i gotowe porty USB na płytce

Zasada działania

Moduł wykorzystuje topologię przetwornic typu buck (obniżającą), w której synchroniczny układ prostowniczy zmniejsza napięcie wejściowe do stałe poziomu 5,2 V. Wartość wyjściowa jest nieznacznie zwiększona w stosunku do standardowych 5 V w celu kompensacji spadków napięcia na kablach USB. Układ zapewnia ochronę przed przepięciami wejściowymi poprzez wbudowany mechanizm stabilizacji.

Specyfikacja techniczna

Typ produktu: moduł przetwornic DC-DC buck ze stabilizacją napięcia

Zakres napięcia wejściowego: 6–26 V DC

Zalecane maksymalne napięcie wejściowe: 24 V DC

Obsługiwane systemy pojazdu: 9 V / 12 V / 24 V

Napięcie wyjściowe: 5,2 V DC (≈ 5 V po spadku na przewodach)

Liczba portów USB: 2

Maksymalny prąd wyjściowy: 3 A całkowity

Stałe prąd wyjściowy: 2 A bez dodatkowego chłodzenia

Topologia: synchroniczny układ buck

Ochrona: stabilizacja przeciwprzepięciowa (brak ochrony przed odwrotną polaryzacją)

Wymiary modułu: 63 × 27 × 10 mm

Masa: ok. 22 g

Uwagi

Moduł działa wyłącznie jako przetwornica obniżająca – napięcie wejściowe musi być wyższe niż 5 V.

Nie należy przekraczać napięcia wejściowego 24 V w celu uniknięcia uszkodzenia układu scalonego.

Podczas podłączania zasilania należy zachować prawidłową polaryzację (moduł nie posiada zabezpieczenia przed odwrotnym podłączeniem).

Nie dotykać komponentów podczas pracy w celu uniknięcia uszkodzeń związanych z wyładowaniami elektrostatycznymi.

Typowe zastosowania

Ładowanie urządzeń USB w samochodach, ciężarówkach i motocyklach

Systemy zasilane bateriami 12 V lub 24 V

Zasilanie telefonów komórkowych, tabletów, nawigacji GPS i innych urządzeń USB

Mobilne i przemysłowe instalacje zasilające

Zawartość zestawu

1 × Moduł ProRock Dual USB Output DC-DC Car Charging Voltage-Stabilizer

Moduł ProRock Dual USB DC-DC Car Charging zapewnia stałe zasilanie 5 V z automotive źródeł napięcia, umożliwiając bezpieczne i efektywne ładowanie dwóch urządzeń w pojazdach i mobilnych systemach zasilania.
