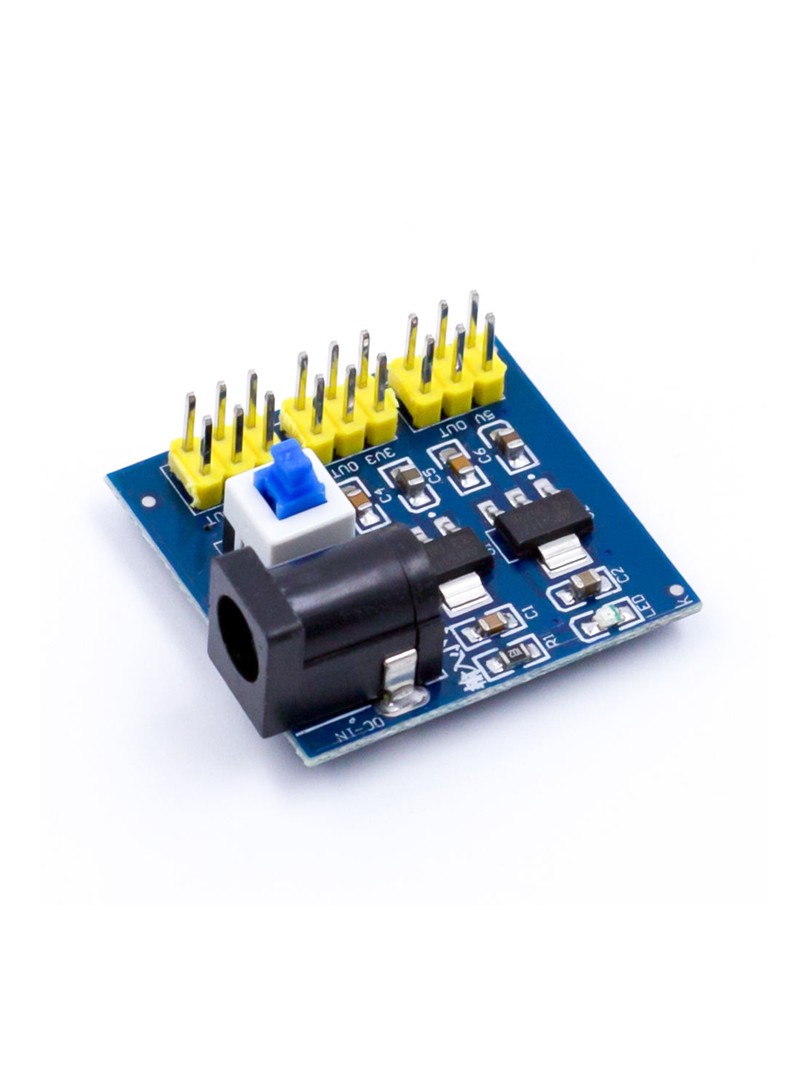

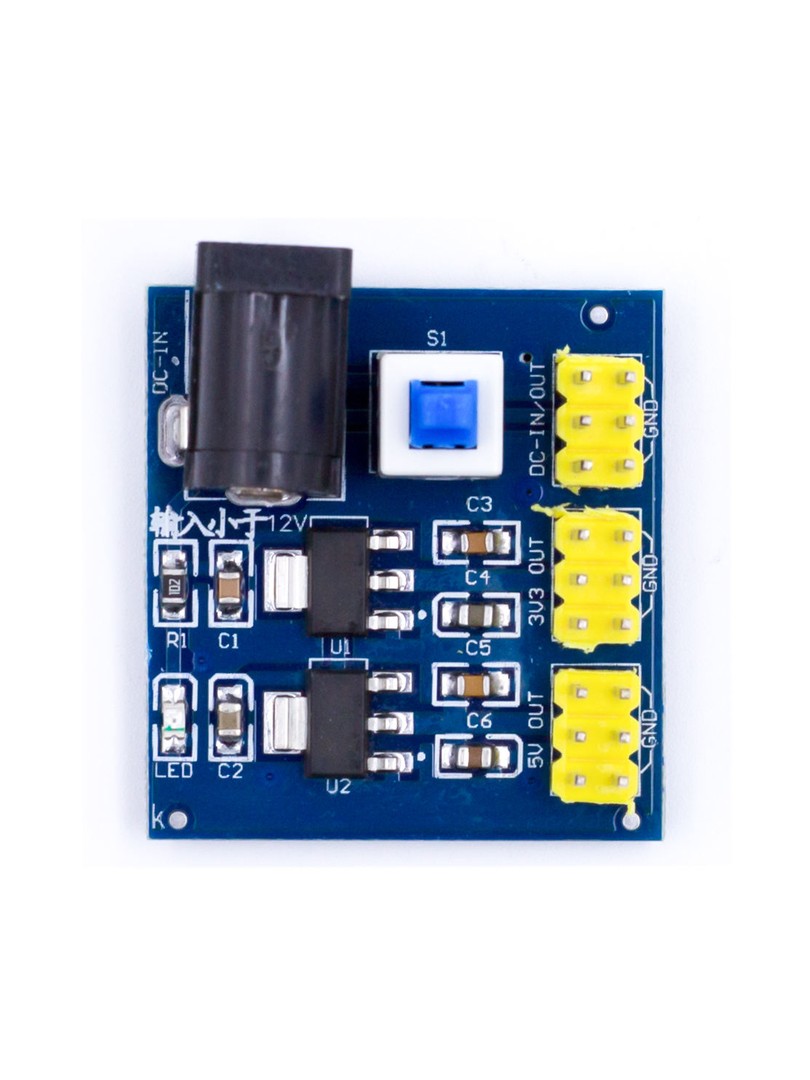

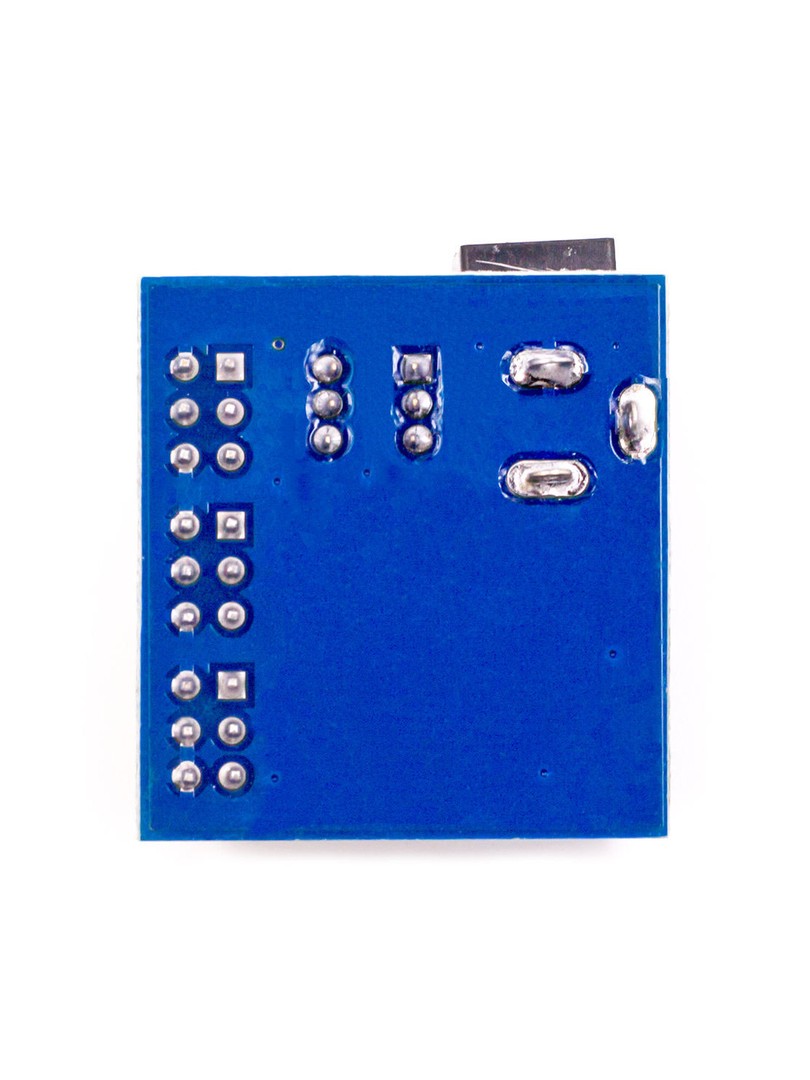

Moduł zasilania DC-DC ProRock to kompaktowy przetwornica napięcia przeznaczona do zasilania układów elektronicznych wymagających różnych napięć roboczych. Urządzenie dostarcza trzy stałe wyjścia napięciowe z jednego źródła wejściowego, eliminując konieczność stosowania osobnych zasilaczy dla każdej linii napięciowej.

Moduł wyposażono w wbudowany przełącznik zasilania oraz czerwoną diodę LED sygnalizującą stan pracy. Konstrukcja z otworami montażowymi umożliwia bezpieczne mocowanie na płytkach prototypowych, stacjach roboczych oraz w obudowach projektów elektronicznych.

Główne cechy

Trzy niezależne wyjścia: zasilanie układów wymagających różnych napięć z jednego modułu

Pojedyncze wejście: uproszczone okablowanie i redukcja liczby źródeł zasilania

Wbudowany przełącznik: wygodna kontrola zasilania bez odłączania źródła wejściowego

Dioda LED stanu: wizualna sygnalizacja aktywnego zasilania

Kompaktowa konstrukcja: możliwość montażu w ograniczonej przestrzeni

Wielokrotne złącza: elastyczne opcje podłączenia wejścia i wyjść

Otwory montażowe: stałe mocowanie modułu na płycie bazowej

Zasada działania

Moduł przetwarza napięcie wejściowe za pomocą wbudowanych regulatorów typu step-down dla wyjść niższych napięć. Wyjście trzy i trzy dziesiąte wolta oraz pięć woltów uzyskiwane jest poprzez stabilizację napięcia wejściowego, natomiast wyjście dwunastowoltowe stanowi bezpośrednie przepięcie z wejścia. Przełącznik zasilania kontroluje dostarczanie mocy do układów regulacyjnych, a dioda LED pobiera prąd bezpośrednio z wyjścia, sygnalizując obecność napięcia.

Specyfikacja techniczna

Typ produktu: moduł zasilania DC-DC z wieloma wyjściami

Napięcie wejściowe: DC 6–12V

Napięcia wyjściowe: 3.3V, 5.0V, 12V

Dokładność napięcia: ±0.05V (wyjścia 3.3V i 5V)

Maksymalny prąd wyjściowy: 800 mA (sumaryczne obciążenie wszystkich wyjść)

Sterowanie zasilaniem: przełącznik ON/OFF na płytce

Wskaźnik stanu: czerwona dioda LED

Montaż: 2 otwory mocujące

Wymiary płytki PCB: ok. 32 × 32 × 13 mm

Uwagi

Napięcie wejściowe musi być o co najmniej jeden wolt wyższe niż najwyższe wymagane napięcie wyjściowe.

Całkowity prąd obciążenia wszystkich wyjść nie może przekroczyć osiemset miliamperów.

Wyjście dwunastowoltowe jest bezpośrednio połączone z napięciem wejściowym i nie posiada stabilizacji.

Typowe zastosowania

Prototypowanie i płytki rozwojowe

Projekty DIY elektroniki

Systemy wbudowane wymagające wielu napięć zasilania

Zasilanie czujników i mikrokontrolerów

Stanowiska testowe i laboratoria elektroniczne

Zawartość zestawu

1 × Moduł zasilania DC-DC z trzema wyjściami napięcia

Moduł zasilania DC-DC ProRock stanowi kompaktowe rozwiązanie do jednoczesnego zasilania obwodów wymagających napięć trzy i trzy dziesiąte wolta, pięć woltów oraz dwanaście woltów. Konstrukcja modułu upraszcza zarządzanie zasilaniem w projektach elektronicznych i systemach prototypowych.
