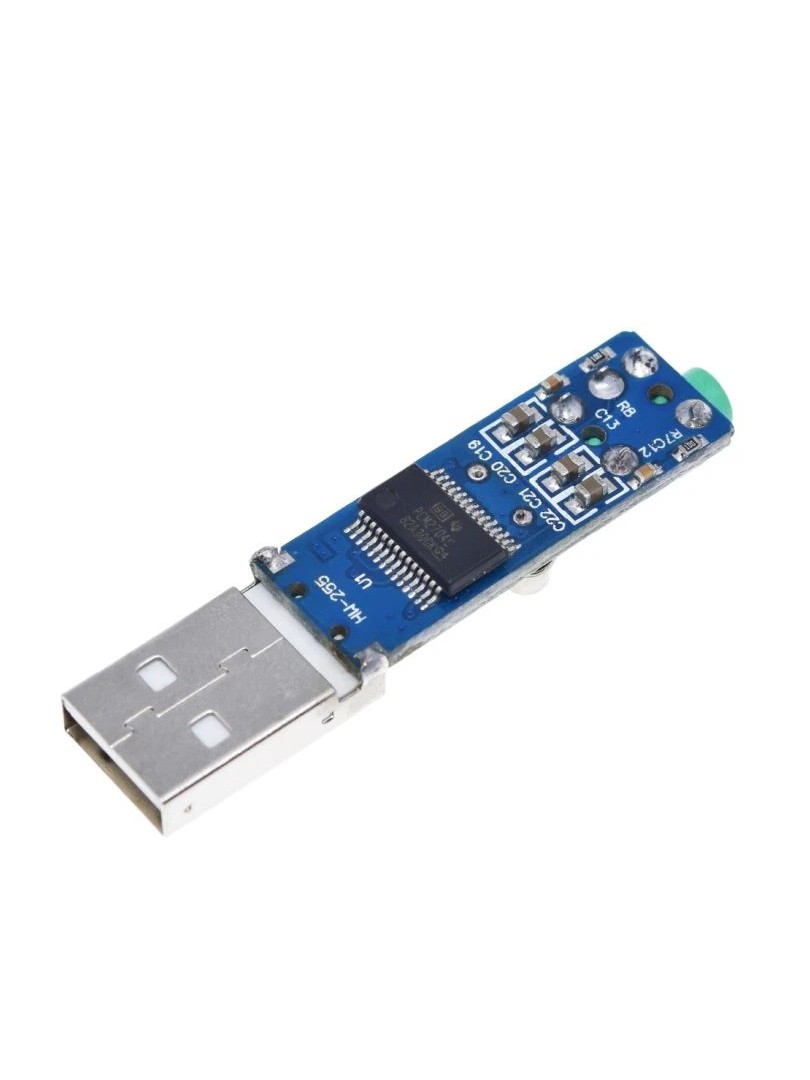

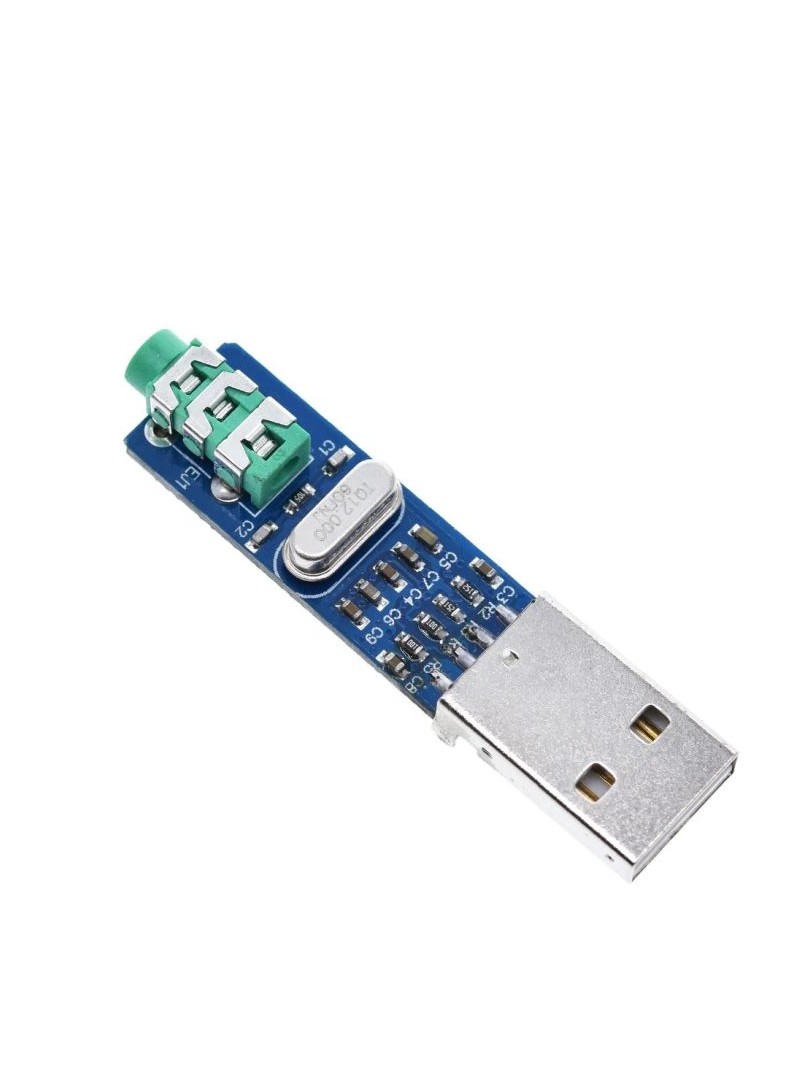

ProRock PCM2704 to kompaktowy moduł dekodera USB DAC wykorzystujący układ PCM2704, który konwertuje cyfrowy sygnał audio USB na analogowe wyjście dźwiękowe. Moduł działa jako zewnętrzna karta dźwiękowa USB zasilana bezpośrednio z portu USB, nie wymaga dodatkowego źródła napięcia ani instalacji sterowników w większości systemów operacyjnych.

Urządzenie przeznaczone jest do projektów DIY z zakresu audio Hi-Fi, systemów wbudowanych oraz aplikacji edukacyjnych opartych na Arduino i Raspberry Pi. Niska zniekształcenia i zestaw dynamiczny umożliwiają podłączenie wyjścia liniowego lub słuchawek.

Główne cechy

Dekoder audio USB DAC: konwertuje cyfrowy strumień audio z USB na analogowy sygnał wyjściowy

Układ PCM2704: zapewnia stałe reprodukcję dźwięku Hi-Fi z minimalnym poziomem szumów

Zasilanie z USB: moduł pobiera napięcie bezpośrednio z portu USB, eliminując potrzebę zewnętrznego zasilacza

Niskie zniekształcenia: czysty sygnał audio o niskim poziomie szumów i zakłóceń harmonicznych

Szeroka kompatybilność systemowa: działa z systemami Windows, macOS, Linux oraz Android z obsługą OTG

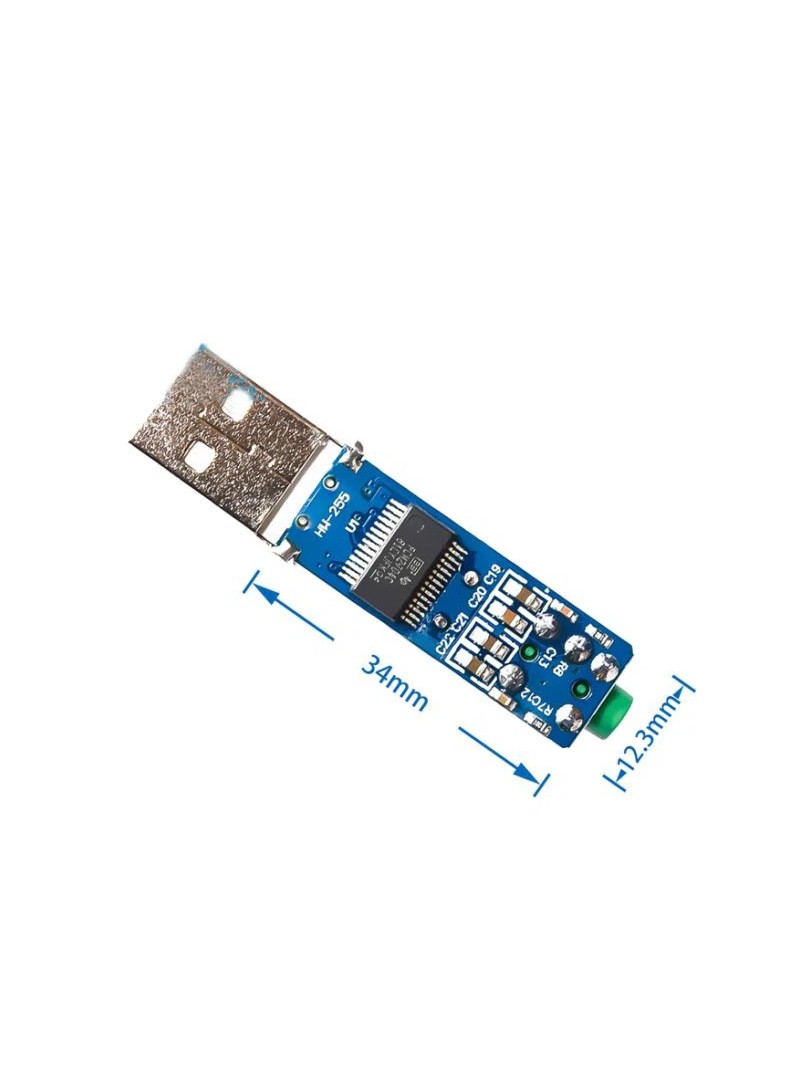

Kompaktowa konstrukcja: niewielkie wymiary ułatwiają integrację w obudowach projektów DIY

Obsługa słuchawek: wyjście umożliwia bezpośrednie podłączenie słuchawek o impedancji 32 Ω

Zasada działania

Moduł odbiera cyfrowy strumień audio poprzez interfejs USB zgodny z klasą USB Audio. Układ PCM2704 dekoduje dane przy użyciu 16-bitowego przetwornika cyfrowo-analogowego, generując analogowy sygnał stereo na wyjściu. Częstotliwość próbkowania jest automatycznie dostosowywana do źródła audio. Wbudowany wzmacniacz słuchawkowy pozwala na bezpośrednie podłączenie słuchawek bez dodatkowego stopnia wzmocnienia.

Specyfikacja techniczna

Typ produktu: moduł dekodera DAC USB / zewnętrzna karta dźwiękowa USB

Układ DAC: PCM2704

Rozdzielczość przetwornika: 16-bit

Częstotliwości próbkowania: 32 kHz / 44,1 kHz / 48 kHz

Stosunek sygnału do szumu (SNR): 98 dB

Zakres dynamiczny: 98 dB

THD+N (RL > 10 kΩ): 0,006%

THD+N (RL = 32 Ω): 0,025%

Moc wyjściowa słuchawek: 12 mW przy 32 Ω

Zasilanie: 5V DC z portu USB

Wyjście audio: analogowe stereo

Klasa USB Audio: Standard USB Audio (bez sterowników)

Kompatybilność systemowa: Windows XP/7/8/10, macOS 9/OS X i nowsze, Linux z obsługą USB Audio Class, Android 4.1 lub nowszy (wymaga OTG)

Uwagi

W większości systemów operacyjnych moduł działa bez instalacji dodatkowych sterowników.

Dla optymalnej jakości dźwięku zaleca się użycie stałe źródła zasilania USB.

Przy podłączaniu słuchawek należy upewnić się, że ich impedancja jest zgodna z parametrami wyjścia modułu.

Typowe zastosowania

Zewnętrzna karta dźwiękowa USB

Projekty DIY audio Hi-Fi

Wyjście audio dla Arduino i Raspberry Pi

Przenośne przetworniki DAC i testery audio

Systemy audio w aplikacjach wbudowanych i edukacyjnych

Zawartość zestawu

1 × Moduł dekodera DAC USB ProRock PCM2704 Mini

Moduł ProRock PCM2704 stanowi proste i działający rozwiązanie do dodania wysokiej jakości wyjścia audio USB w projektach wbudowanych i DIY, łącząc operację plug-and-play, czysty analogowy dźwięk oraz kompaktową budowę.
