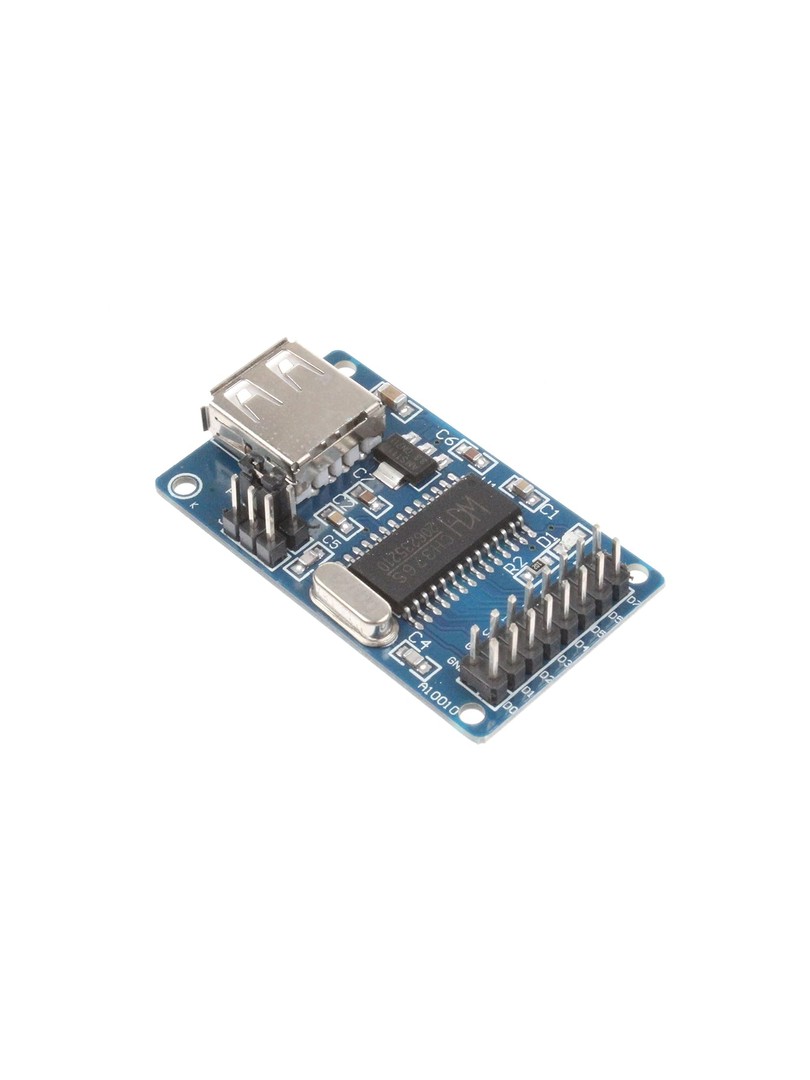

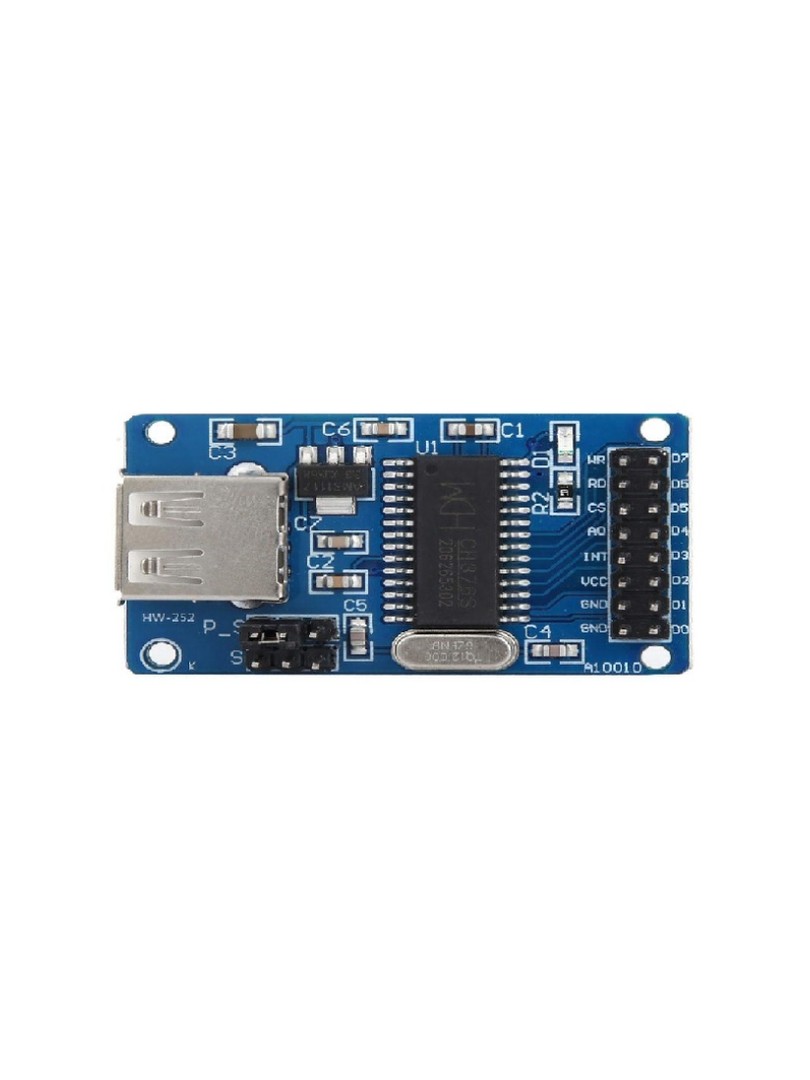

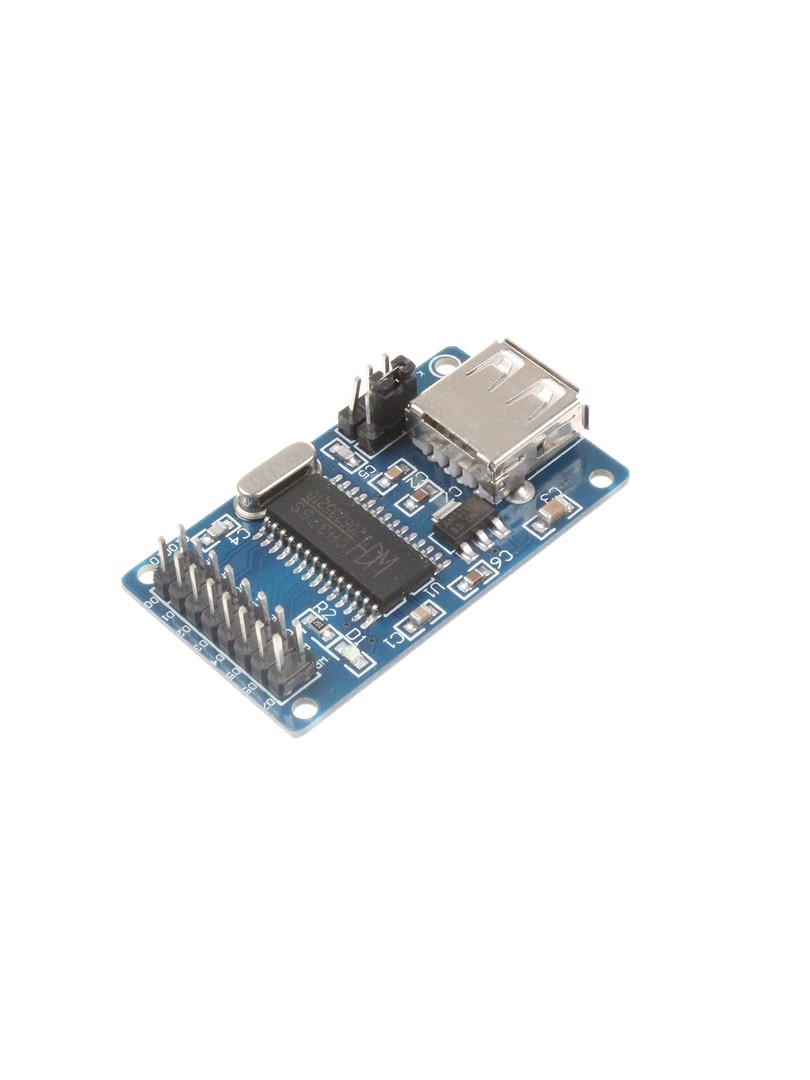

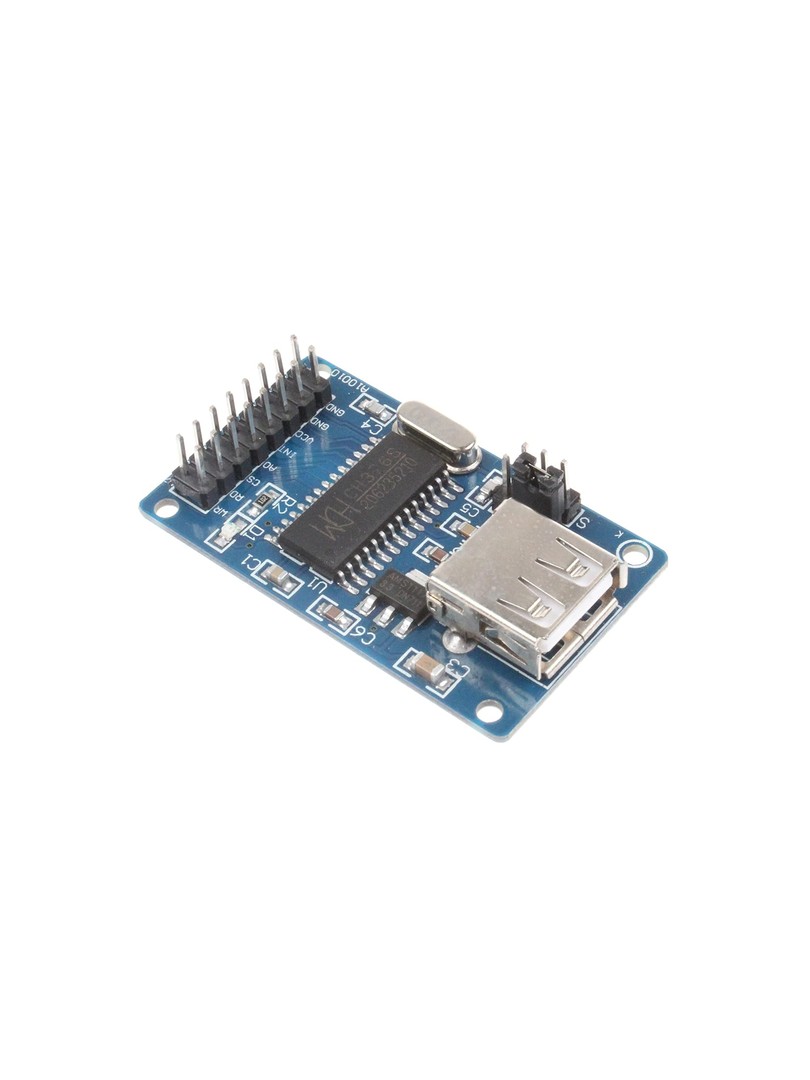

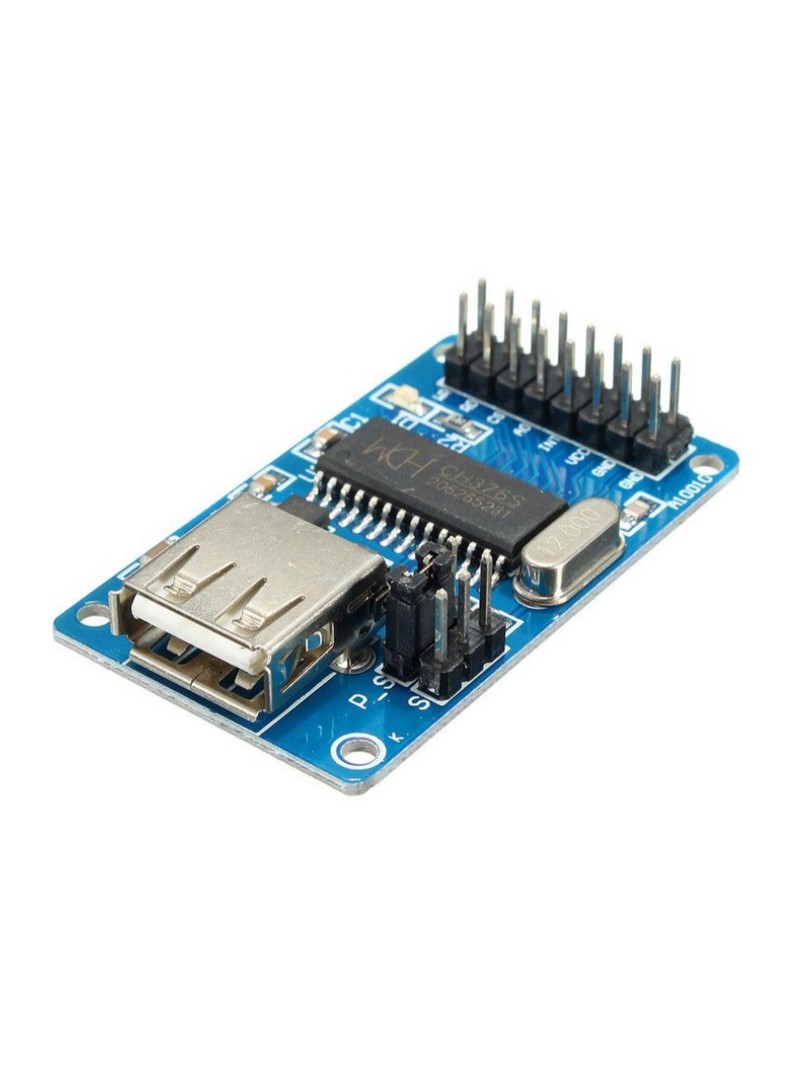

Moduł ProRock CH376S to rozbudowany kontroler do odczytu i zapisu danych na nośnikach USB oraz kartach SD, przeznaczony dla systemów opartych na mikrokontrolerach. Moduł wykorzystuje układ CH376S z wbudowanym sprzętowym systemem plików FAT, co eliminuje konieczność implementacji bibliotek obsługi systemu plików po stronie mikrokontrolera. Mikrokontroler komunikuje się z modułem za pomocą prostych komend wysokiego poziomu, dzięki czemu operacje na plikach stają się znacznie łatwiejsze i wymagają mniejszych zasobów sprzętowych.

Moduł oferuje trzy interfejsy komunikacyjne do wyboru: SPI, UART oraz ośmiobitową magistralę równoległą. Obsługuje pendrive USB, dyski twarde USB, czytniki kart USB oraz karty pamięci SD, SDHC, MMC i TF. Może pracować zarówno w trybie USB Host, jak i USB Device, co czyni go elastycznym rozwiązaniem dla różnorodnych zastosowań wbudowanych.

Główne cechy

Wbudowany system plików FAT: sprzętowa obsługa formatów FAT12, FAT16 i FAT32 bezpośrednio w układzie CH376S

Operacje na poziomie plików: mikrokontroler wykonuje operacje tworzenia, odczytu, zapisu i usuwania plików za pomocą prostych komend

Obsługa nośników USB: współpraca z pendrive USB, dyskami twardymi USB, czytnikami kart USB

Obsługa kart pamięci: odczyt i zapis danych na kartach SD, SDHC, MMC oraz TF

Trzy interfejsy komunikacyjne: możliwość wyboru między SPI, UART lub ośmiobitową magistralą równoległą za pomocą zworek

Tryby pracy USB: obsługa zarówno USB Host, jak i USB Device

Niskie wymagania sprzętowe: brak konieczności implementacji kodu systemu plików w mikrokontrolerze

Stabilizator napięcia: wbudowany regulator AMS1117 zapewniający napięcie wyjściowe trzy przecinek trzy volta

Dioda sygnalizacyjna: wizualna informacja o aktywności USB

Zasada działania

Układ CH376S zawiera wewnętrzną implementację sprzętową obsługi systemu plików FAT. Mikrokontroler łączy się z modułem przez wybrany interfejs komunikacyjny i wysyła komendy wysokiego poziomu dotyczące operacji na plikach. CH376S samodzielnie zarządza protokołem USB, komunikacją z kartami SD oraz strukturą katalogów i alokacją plików na poziomie sektora. Mikrokontroler nie musi znać struktury FAT ani zarządzać niskopoziomowymi operacjami zapisu i odczytu bloków danych. Tryb pracy USB Host umożliwia podłączenie nośnika pamięci masowej do modułu, który staje się kontrolerem magistrali USB. W trybie USB Device moduł może być wykrywany przez komputer jako urządzenie peryferyjne.

Specyfikacja techniczna

Typ produktu: moduł odczytu i zapisu pamięci USB/SD z kontrolerem CH376S

Główny układ: CH376S

Tryby USB: USB Host, USB Device

Obsługiwane systemy plików: FAT12, FAT16, FAT32

Obsługiwane nośniki: pendrive USB, dysk twardy USB, czytnik kart USB, karty SD/SDHC/MMC/TF

Interfejsy komunikacyjne: SPI, UART (asynchroniczny szeregowy), magistrala równoległa 8-bit

Napięcie zasilania: DC 5V

Stabilizator wbudowany: AMS1117 LDO 3,3V (max. 800 mA)

Źródło sygnału zegarowego: rezonator kwarcowy 12 MHz

Złącze: 2 × gniazdo goldpin 8-pin

Wymiary PCB: około 50 × 34 mm

Uwagi

Wybór interfejsu komunikacyjnego (SPI/UART/magistrala równoległa) odbywa się za pomocą zworek na płytce modułu.

W trybie USB Host układ CH376S obsługuje protokół USB i system plików wewnętrznie — mikrokontroler komunikuje się wyłącznie za pomocą komend wysokiego poziomu.

Podczas pracy z urządzeniami USB zasilanymi z modułu należy zapewnić odpowiedni prąd na linii zasilania pięć voltów.

Moduł jest kompatybilny z CH375 w trybie Host oraz z CH372 w trybie Device.

Typowe zastosowania

Systemy rejestracji danych z zapisem na pendrive USB

Wbudowane urządzenia z wymienną pamięcią masową

Kontrolery przemysłowe z funkcją archiwizacji na karty SD

Projekty mikrokontrolerowe wymagające odczytu lub zapisu plików na USB lub kartach pamięci

Edukacyjne projekty dotyczące obsługi systemów plików i komunikacji USB

Zawartość zestawu

1 × Moduł USB CH376S ProRock do odczytu i zapisu pendrive

Moduł ProRock CH376S to efektywne i przyjazne dla programistów rozwiązanie do dodania obsługi systemów plików USB i kart SD w projektach mikrokontrolerowych, oferujące wbudowane zarządzanie systemem FAT, elastyczne interfejsy komunikacyjne oraz minimalne obciążenie zasobów mikrokontrolera.
