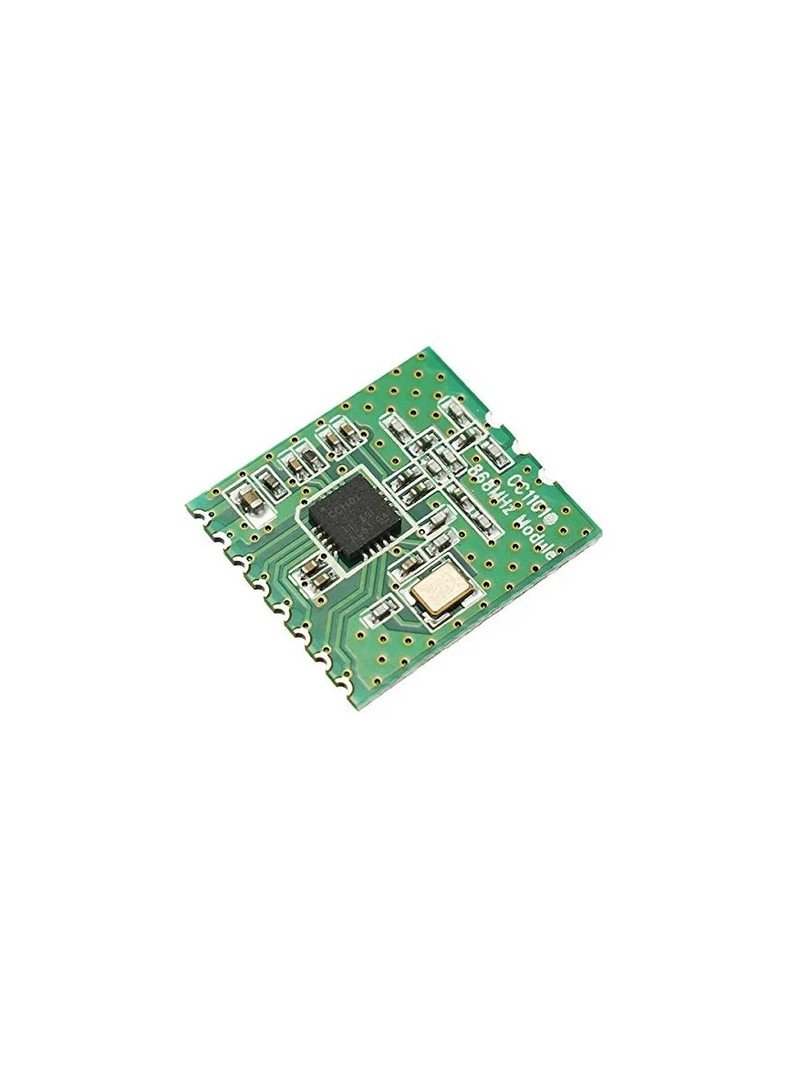

Moduł nadawczo-odbiorczy ProRock CC1101 stanowi rozwiązanie do bezprzewodowej transmisji danych w paśmie ISM 868 MHz. Oparty na układzie scalonym Texas Instruments CC1101, moduł umożliwia realizację komunikacji radiowej na odległość do trzystu metrów w warunkach bezpośredniej widoczności. Płytka wykonana w technologii half-hole ułatwia lutowanie i integrację z projektami elektronicznymi.

Produkt przeznaczony jest dla aplikacji IoT, automatyki budynkowej, telemetrii oraz systemów monitorowania przemysłowego. Niski pobór prądu w trybie uśpienia umożliwia zasilanie bateryjne. W zestawie znajduje się antena zewnętrzna zwiększająca skuteczność odbioru i zasięg komunikacji.

Główne cechy

Układ nadawczo-odbiorczy CC1101: sprawdzony chipset Texas Instruments do komunikacji w paśmie sub-GHz

Pasmo ISM 868 MHz: częstotliwość przeznaczona dla zastosowań europejskich i międzynarodowych

Wielokrotne tryby modulacji: obsługa FSK, GFSK, ASK, OOK oraz MSK

Konfigurowalna przepływność: możliwość dostosowania szybkości transmisji do wymagań aplikacji

Konstrukcja half-hole: otwory przelotowe połówkowe umożliwiają bezpośrednie lutowanie modułu do płytki głównej

Antena zewnętrzna: zwiększa zasięg i stałe komunikacji radiowej

Niski pobór energii: pozwala na długotrwałą pracę z zasilaniem bateryjnym

Bufory FIFO: niezależne bufory nadawczo-odbiorcze przyspieszają wymianę danych

Zasada działania

Moduł komunikuje się z mikrokontrolerem za pośrednictwem interfejsu SPI. Układ CC1101 obsługuje różne schematy modulacji radiowej, co pozwala na dostosowanie parametrów transmisji do warunków propagacyjnych i wymagań zasięgu. Niezależne bufory nadawcze i odbiorcze o pojemności sześćdziesięciu czterech bajtów każdy umożliwiają efektywną wymianę pakietów danych bez konieczności ciągłego nadzoru ze strony mikrokontrolera.

Specyfikacja techniczna

Układ RF: CC1101

Częstotliwość pracy: 868 MHz

Napięcie zasilania: 1,8–3,6 V

Poziom logiczny: 3,3 V

Interfejs: SPI

Modulacja: FSK / GFSK / ASK / OOK / MSK

Przepływność danych: 1,2–500 kbps

Czułość odbiornika: ok. −112 dBm

Prąd TX/RX: do 25 mA (tryb aktywny)

Prąd w trybie uśpienia: ok. 200 nA

Zasięg komunikacji: do 300 m (w linii prostej)

Bufory FIFO: niezależne bufory 64-bajtowe TX i RX

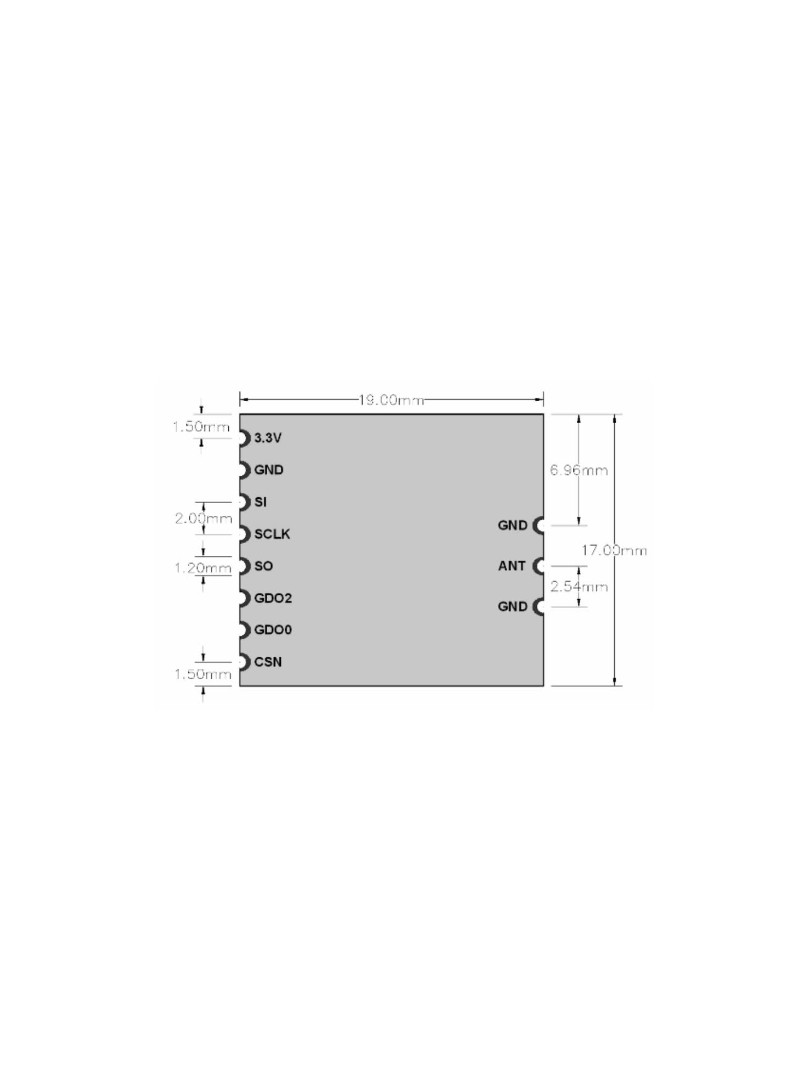

Wymiary: ok. 19 × 11 mm

Uwagi

Moduł przeznaczony jest do pracy z systemami logicznymi 3,3 V.

Rzeczywisty zasięg komunikacji zależy od umiejscowienia anteny, warunków środowiskowych oraz konfiguracji nadajnika.

Typowe zastosowania

Sieci czujników bezprzewodowych IoT i WSN

Automatyka domowa i budynkowa

Telemetria i zdalna transmisja danych

Systemy monitorowania i kontroli przemysłowej

Projekty elektroniczne z komunikacją radiową niskiego poboru mocy

Zawartość zestawu

1 × moduł nadawczo-odbiorczy ProRock CC1101 868 MHz

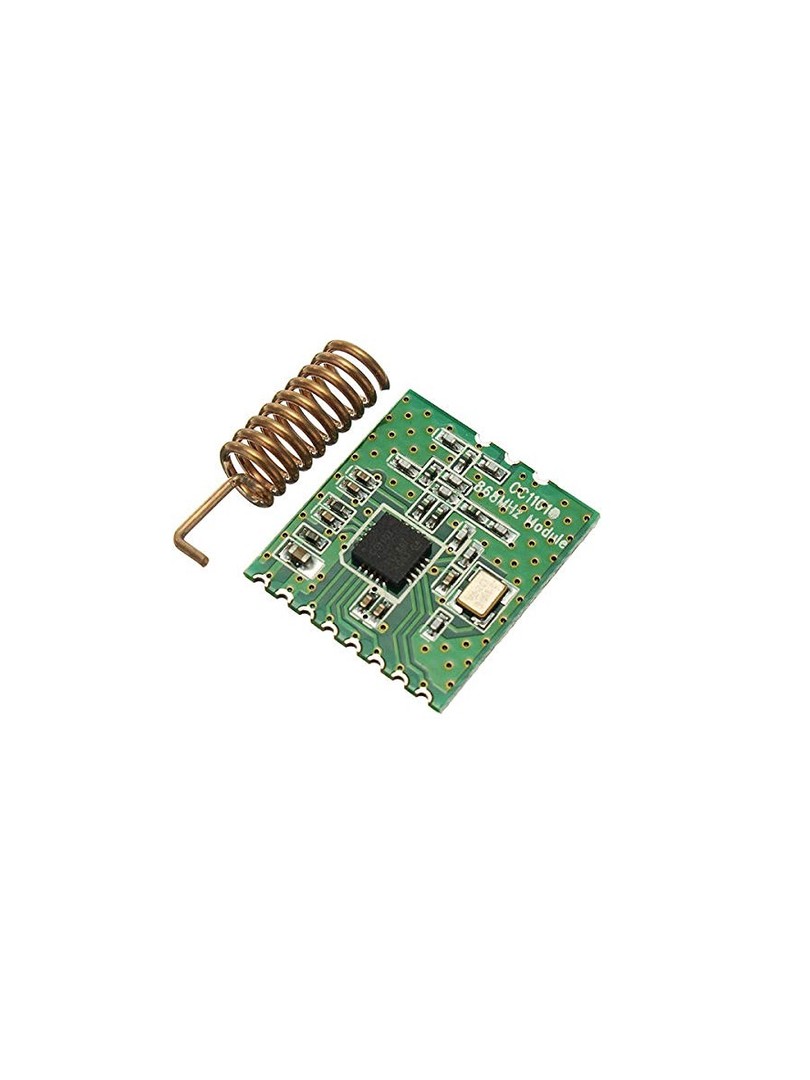

1 × antena zewnętrzna

Moduł ProRock CC1101 868 MHz łączy w sobie zasięg, efektywność energetyczną i elastyczność konfiguracji, stanowiąc działający rozwiązanie do projektów komunikacji bezprzewodowej w paśmie sub-GHz.
