ProRock Audio Amplifier TDA2030 18W Mono 6-12V

Moduł wzmacniacza audio TDA2030 18W mono 6–12V z regulacją głośności

TDA2030A | Mono | 18W | 6–12V DC | Regulacja głośności | Blok zaciskowy głośnika

Moduł wzmacniacza audio ProRock TDA2030 to kompaktowy układ monofonicznego wzmocnienia sygnału dźwiękowego przeznaczony dla projektów DIY, systemów automotive oraz zastosowań embedded. Moduł oparty jest na sprawdzonym układzie scalonym TDA2030A, zapewniającym niskie zniekształcenia harmoniczne i stałe pracę w długoterminowej eksploatacji.

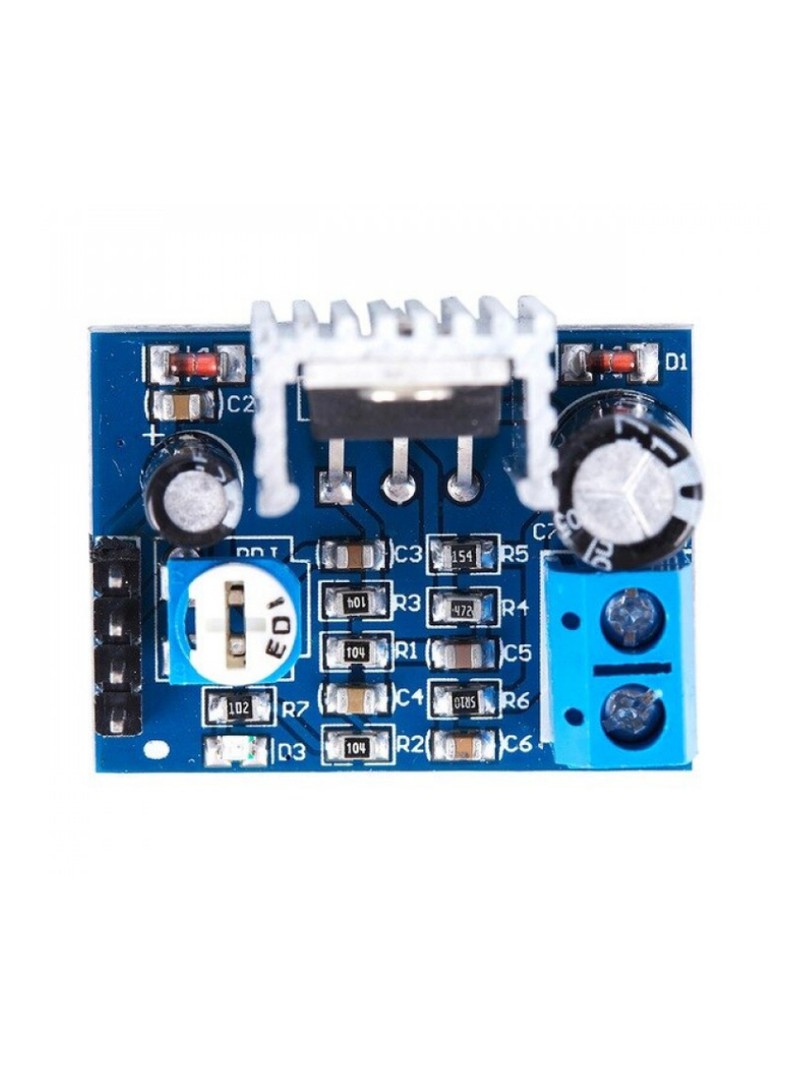

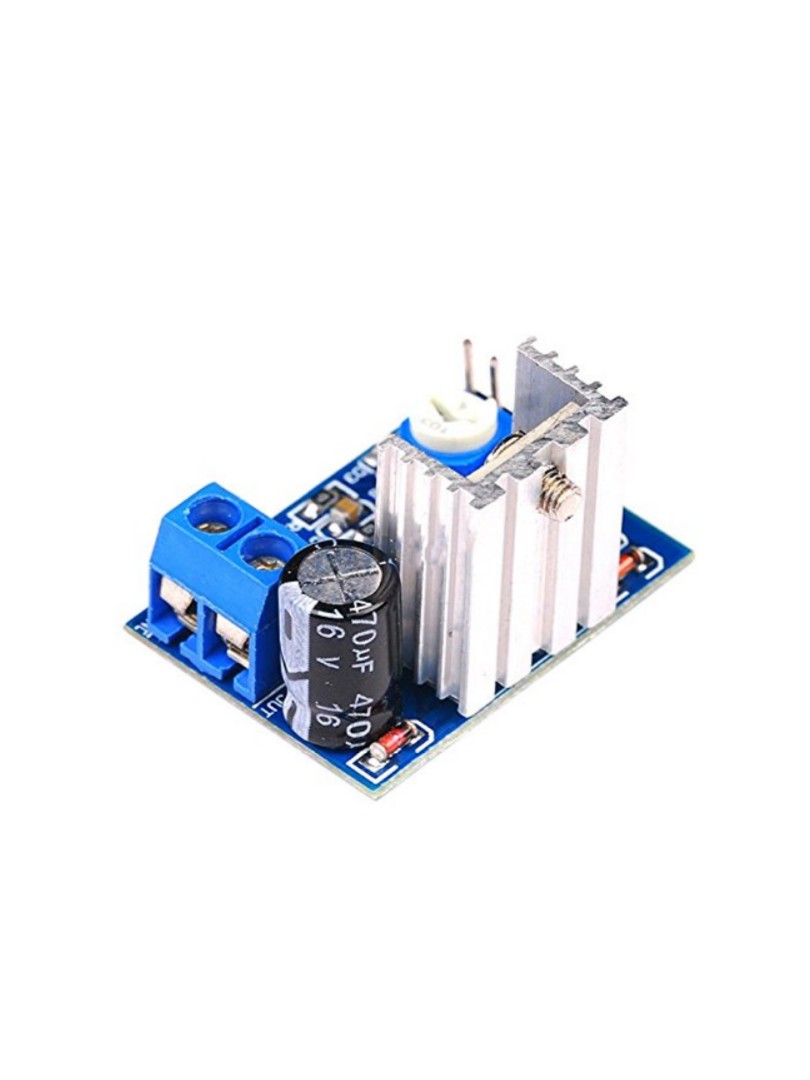

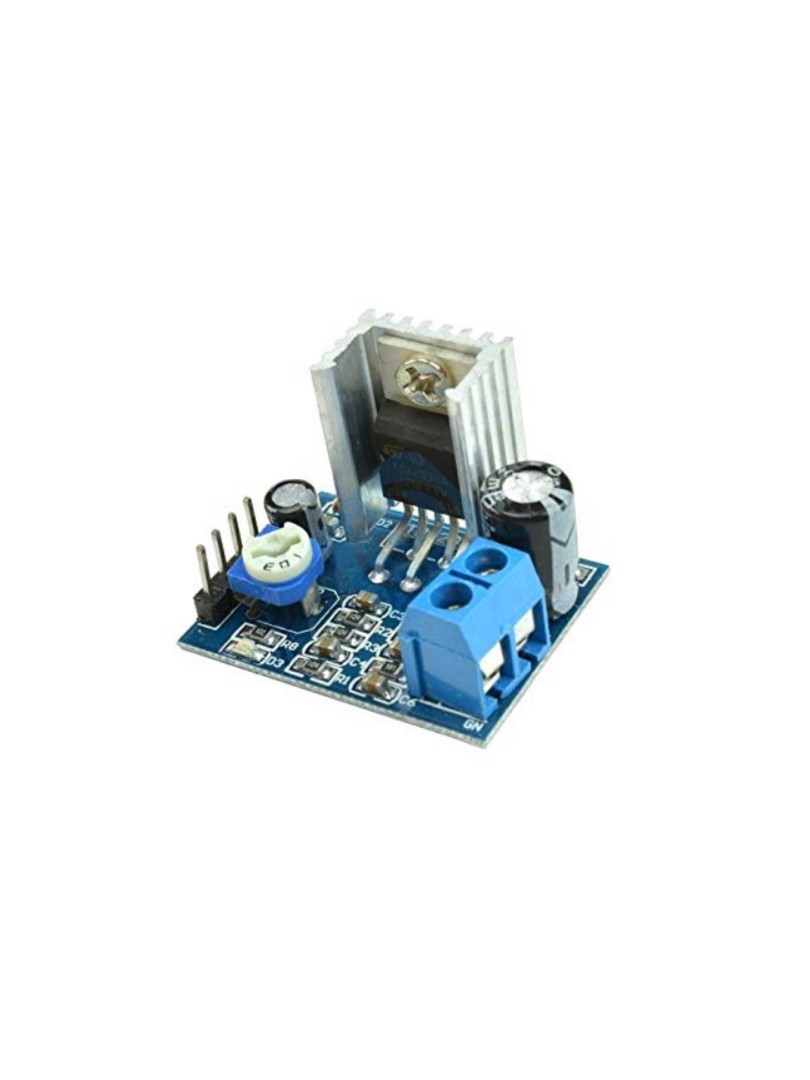

Płytka wyposażona jest w potencjometr regulacji głośności, blok zaciskowy do podłączenia głośnika oraz diodę LED sygnalizującą zasilanie. Prosta konstrukcja umożliwia bezpośrednie podanie sygnału audio i łatwą integrację z systemami dźwiękowymi bez konieczności stosowania dodatkowych obwodów.

Główne cechy

• Wzmocnienie monofoniczne: moduł dostarcza sygnał audio dla pojedynczego kanału
• Niska zawartość zniekształceń harmonicznych: układ zapewnia czystość odtwarzanego dźwięku
• Zintegrowana regulacja głośności: potencjometr zamontowany na płytce umożliwia płynną zmianę poziomu sygnału wyjściowego
• Blok zaciskowy głośnika: wygodne podłączenie głośnika bez konieczności lutowania
• Zestaw napięć zasilania: moduł współpracuje z systemami niskonapięciowymi
• Wbudowane zabezpieczenia: układ zapewnia działający pracę w warunkach obciążenia
• Wskaźnik zasilania: dioda LED informuje o stanie pracy modułu

Specyfikacja techniczna

• Typ produktu: Moduł wzmacniacza mocy audio
• Układ scalony: TDA2030 / TDA2030A
• Konfiguracja kanałów: Mono
• Maksymalna moc wyjściowa: 18W
• Napięcie zasilania: DC 6V – 12V
• Szczytowy prąd wyjściowy: 3A
• Regulacja głośności: Potencjometr 10kΩ zamontowany na płytce

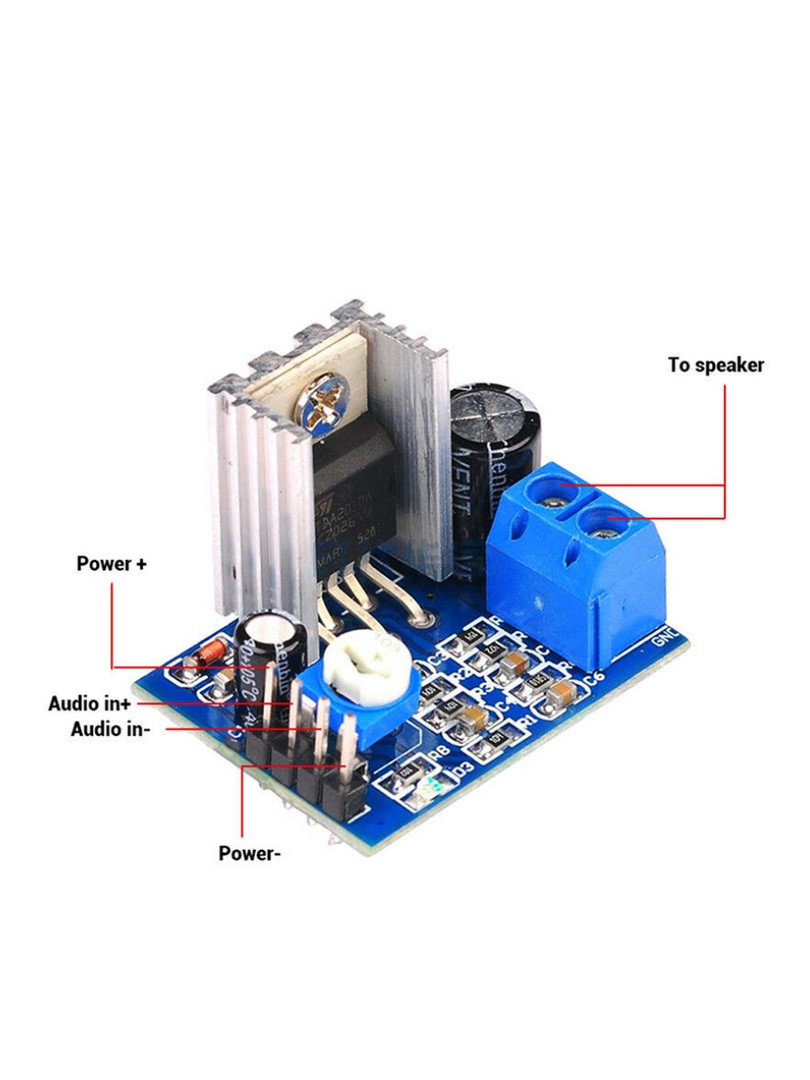

• Podłączenie głośnika: Blok zaciskowy
• Wejście audio: Bezpośrednie wejście sygnału przez wyprowadzenia układu
• Wskaźnik: Dioda LED stanu zasilania
• Obudowa układu: V-5 pin single in-line plastic package

Uwagi

• Do osiągnięcia pełnej mocy wyjściowej wymagane jest odpowiednie zasilanie.
• Moduł przeznaczony jest do konfiguracji z pojedynczym głośnikiem mono.
• Podczas pracy z dużą mocą wyjściową należy zapewnić odpowiednie odprowadzanie ciepła.

Typowe zastosowania

• Projekty DIY systemów audio
• Systemy car audio i automotive
• Moduły multimedialne i głośnikowe
• Wbudowane systemy wyjścia audio
• Projekty edukacyjne i prototypowanie

Zawartość zestawu

• 1 × Moduł wzmacniacza audio TDA2030 6–12V 18W

Moduł wzmacniacza audio ProRock TDA2030 stanowi działający rozwiązanie do budowy monofonicznych systemów wzmocnienia dźwięku w projektach automotive, embedded oraz DIY. Prosta konstrukcja i niskie wymagania zasilania umożliwiają szybką integrację z zestawem aplikacji audio.
