ProRock Arduino SD Card Logger RTC Socket 3.3V Regulator

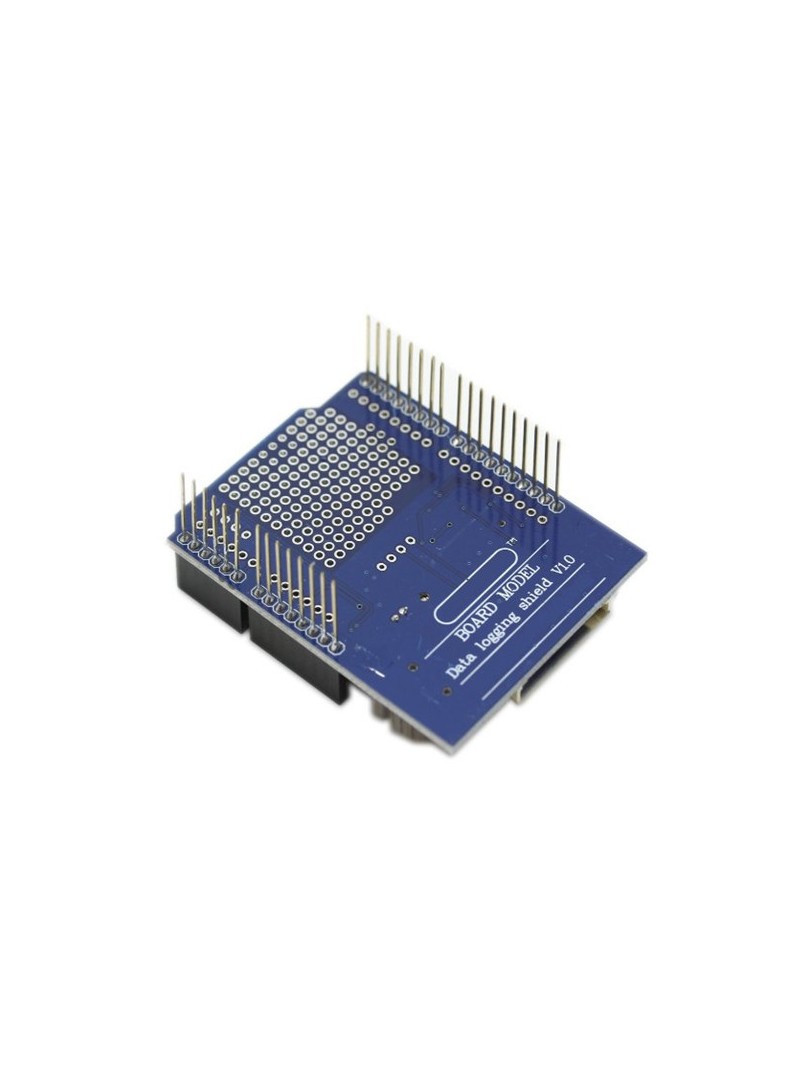

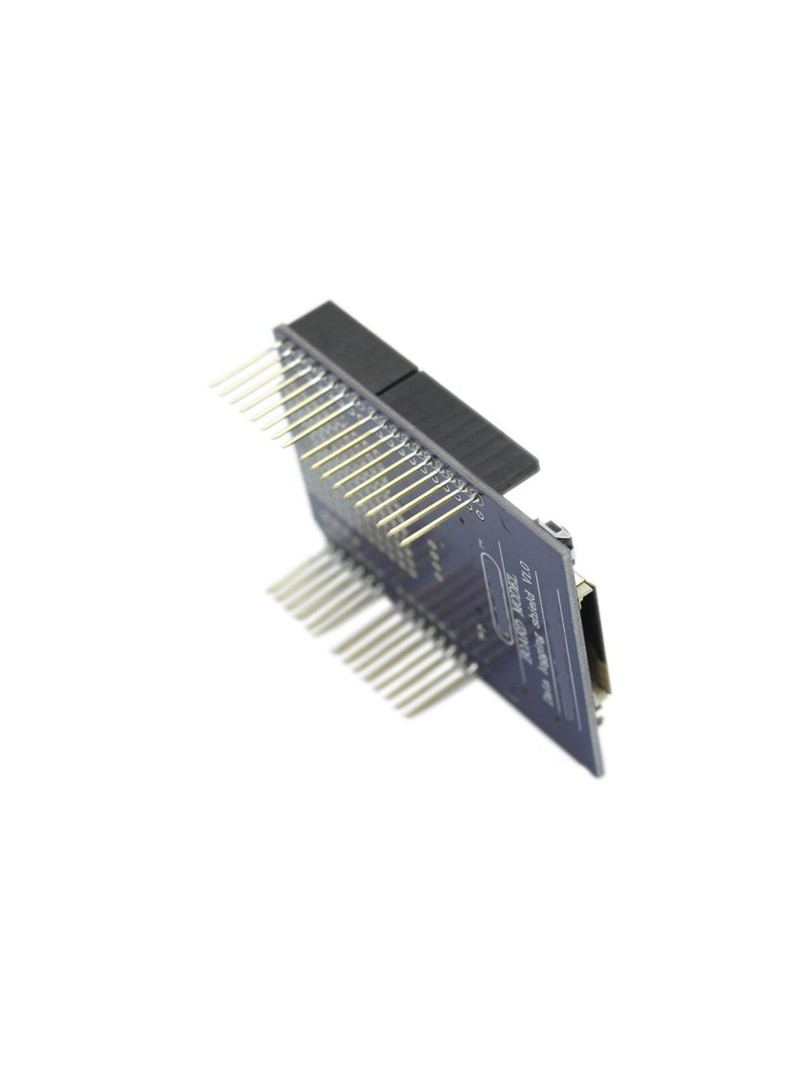

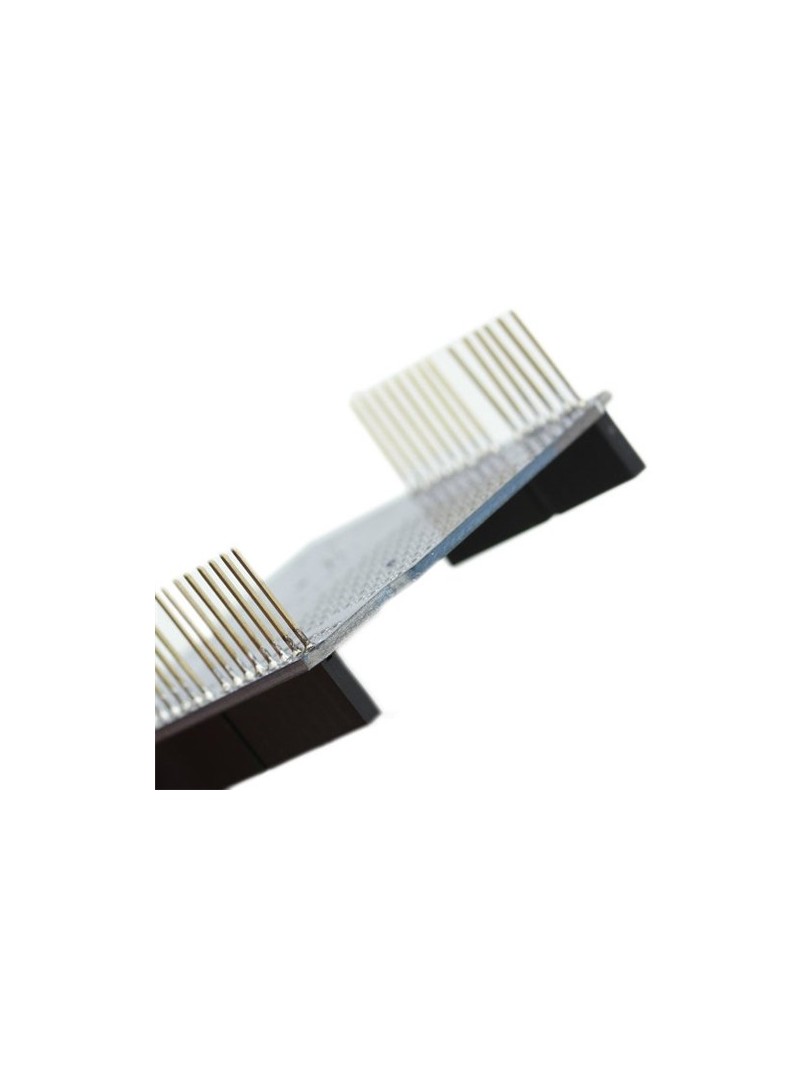

ProRock Arduino SD Card Logger Shield V1.0 z RTC i regulatorem 3.3V

Shield rejestrujący dane | Gniazdo karty SD | Zegar czasu rzeczywistego RTC | Regulator 3.3V | Przesuw poziomów logicznych | Kompatybilny z Arduino UNO

ProRock Logging Recorder Data Logger Module Shield V1.0 to shield rejestrujący dane, przeznaczony do zapisywania pomiarów z czujników i danych systemowych na karcie SD. Płytka zawiera obwód zegara czasu rzeczywistego RTC z podstawką na baterię podtrzymującą, regulator napięcia 3.3V zapewniający stałe zasilanie karty SD oraz układ przesuwu poziomów logicznych chroniący interfejs karty przy pracy z płytkami Arduino zasilanymi napięciem 5V.

Shield przeznaczony jest dla projektów wymagających lokalnego przechowywania danych — monitoringu środowiskowego, rejestracji parametrów systemowych, eksperymentów naukowych oraz prototypowania z wykorzystaniem platform Arduino w formacie UNO.

Główne cechy

• Rejestracja danych na karcie SD: umożliwia lokalne przechowywanie długoterminowych zapisów pomiarowych
• Zegar czasu rzeczywistego RTC: obwód RTC z podstawką na baterię pozwala na znaczniki czasowe w zapisywanych danych
• Regulator napięcia 3.3V: zapewnia stałe zasilanie dla interfejsu karty SD niezależnie od napięcia płytki bazowej
• Przesuw poziomów logicznych: chroni kartę SD przed sygnałami logicznymi 5V stosowanymi w większości płytek Arduino
• Format shield Arduino: montaż bezpośrednio na płytce bazowej bez dodatkowych przewodów
• Pole prototypowe: obszar do lutowania dodatkowych elementów i czujników

Zasada działania

Shield komunikuje się z Arduino poprzez interfejs SPI wykorzystywany do obsługi karty SD. Regulator napięcia 3.3V wytwarza stałe szynę zasilającą dla karty pamięci, a układ przesuwu poziomów przekształca sygnały logiczne 5V z Arduino na bezpieczne dla karty napięcie 3.3V. Obwód RTC podtrzymywany jest baterią umieszczoną w podstawce, co umożliwia zachowanie czasu podczas zaniku zasilania głównego. Dane zapisywane są w systemie plików FAT16 lub FAT32, co pozwala na łatwy odczyt na komputerze.

Specyfikacja techniczna

• Typ produktu: shield rejestrujący dane
• Wersja shield: V1.0
• Gniazdo karty pamięci: SD
• Obsługiwane systemy plików: FAT16 / FAT32
• Interfejs karty SD: SPI
• Zegar czasu rzeczywistego: RTC z podstawką na baterię
• Regulator napięcia: 3.3V
• Przesuw poziomów: 5V → 3.3V dla sygnałów SD
• Kompatybilne płytki: Arduino UNO, Duemilanove, Diecimila, Leonardo, ADK/Mega R3 i nowsze
• Nieobsługiwane płytki: ADK/Mega R2 i starsze
• Wymiary modułu (dł. × szer. × wys.): ok. 68 × 53 × 23 mm

Uwagi

• Zestaw nie zawiera baterii ani akumulatorów.
• Zalecane jest formatowanie kart SD w systemie FAT16 lub FAT32 w celu zapewnienia pełnej kompatybilności.
• Bez zainstalowanej baterii podtrzymującej zegar RTC nie zachowuje czasu po odłączeniu zasilania głównego.
• W razie potrzeby zachowania znaczników czasowych podczas wyłączenia zasilania należy zainstalować kompatybilną baterię RTC typu CR1220 lub CR2032 zgodnie z typem podstawki.
• Przy zastosowaniu płytek Arduino w formatach innych niż UNO należy sprawdzić mapowanie pinów interfejsu SPI.

Typowe zastosowania

• Rejestracja danych z czujników w projektach Arduino
• Monitoring środowiskowy i eksperymenty badawcze
• Logowanie parametrów zasilania i statusu systemu
• Telemetria i diagnostyka w robotyce
• Edukacja i szybkie prototypowanie

Zawartość zestawu

• 1 × Logging Recorder Data Logger Module Shield V1.0

ProRock Logging Recorder Data Logger Shield V1.0 stanowi praktyczne rozszerzenie platform Arduino, łącząc rejestrację danych na karcie SD z możliwością znaczników czasowych RTC. Shield zapewnia stałe zasilanie interfejsu karty oraz ochronę przed przeciążeniem napięciowym, a podstawka na baterię pozwala na opcjonalne dodanie podtrzymania czasu w projektach wymagających pracy w trybie offline.
