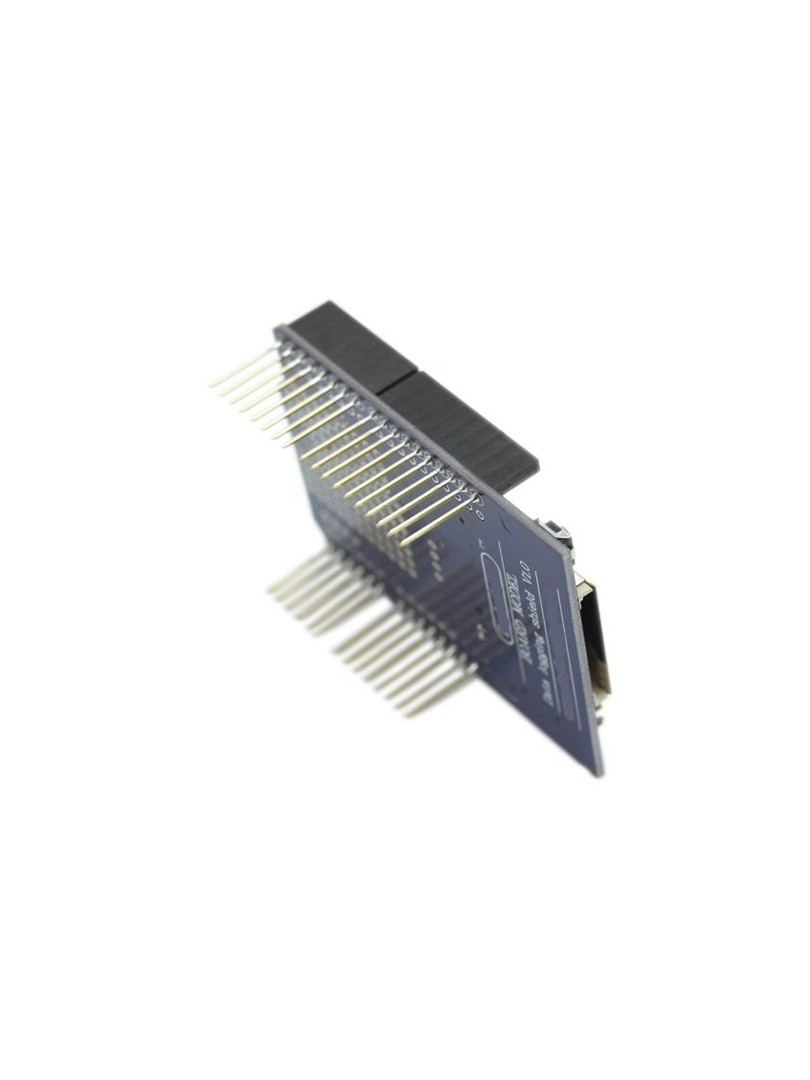

ProRock Arduino Data Logger Shield SD Card RTC Battery Backup

ProRock Data Logger Shield V1.0 – moduł rejestracji danych z RTC i baterią zapasową dla Arduino

Shield rejestracji danych z RTC | Karta SD FAT16/FAT32 | Bateria CR1220 3V | Regulator 3.3V | Przesunięcie poziomu logicznego 5V→3.3V | Kompatybilny z Arduino UNO, Leonardo, Mega R3

ProRock Data Logger Shield V1.0 to shield rozszerzeń do płytek Arduino, umożliwiający rejestrację danych na kartach SD z dokładnym oznaczeniem czasu dzięki zintegrowanemu zegaru czasu rzeczywistego (RTC) z zasilaniem bateryjnym. Moduł przeznaczony jest do długoterminowego monitorowania i zapisywania danych z czujników, diagnostyki systemów oraz zastosowań edukacyjnych.

Shield wyposażony jest w regulator napięcia 3.3V oraz układ przesunięcia poziomu logicznego, zapewniając bezpieczną pracę kart SD przy interfejsie 5V. Zintegrowany zegar RTC zachowuje dokładny czas nawet po odłączeniu zasilania głównego, co pozwala na prowadzenie zapisów z prawidłowymi znacznikami czasowymi niezależnie od przerw w zasilaniu.

Główne cechy

• Rejestracja danych na karcie SD: obsługa kart pamięci formatowanych w systemach FAT16 i FAT32 z wykorzystaniem interfejsu SPI
• Zegar czasu rzeczywistego z podtrzymaniem bateryjnym: dokładne odmierzanie czasu nawet przy wyłączonym zasilaniu zewnętrznym
• Przesunięcie poziomu logicznego: zabezpieczenie karty SD przed uszkodzeniem przez sygnały 5V poprzez konwersję do 3.3V
• Stabilizator napięcia 3.3V: dostarcza stałe napięcie referencyjne i zasilanie dla karty SD

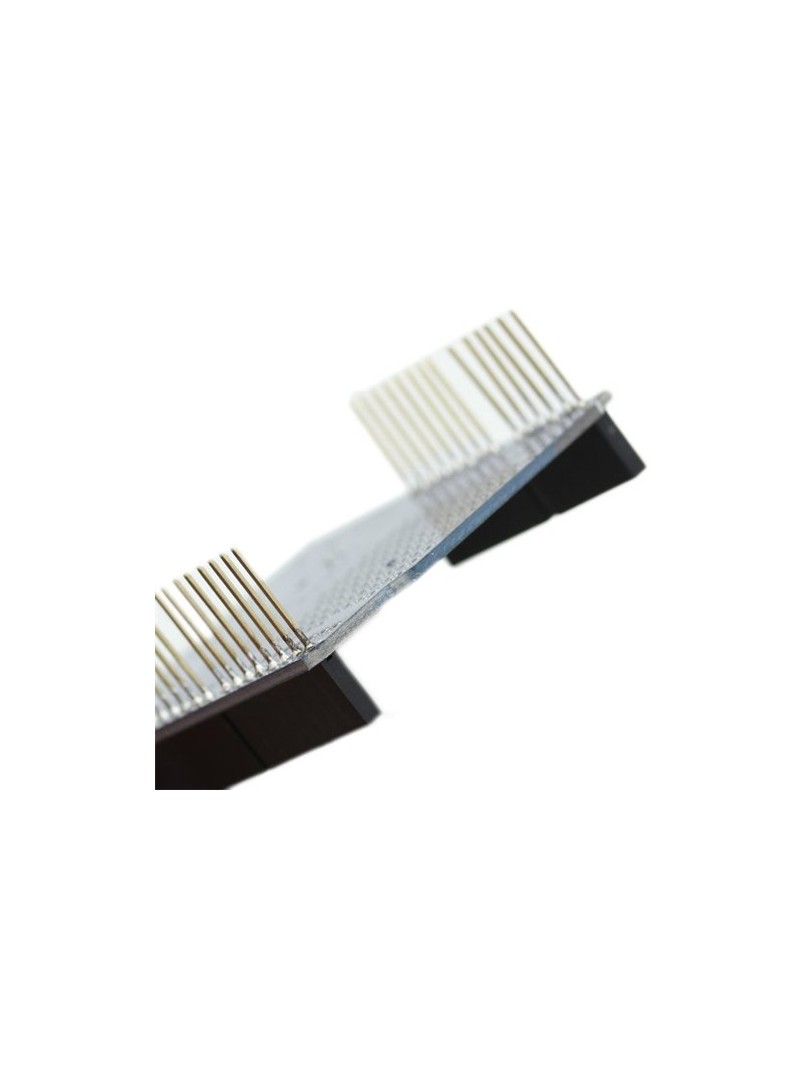

• Pole prototypowe: obszar umożliwiający lutowanie dodatkowych czujników i własnych układów rozszerzeń
• Gotowe biblioteki programowe: dostępne przykładowe kody dla obsługi karty SD oraz zegara RTC

Specyfikacja techniczna

• Typ produktu: shield rejestracji danych dla Arduino
• Wersja modułu: V1.0
• Obsługiwany format kart SD: FAT16 / FAT32
• Zegar RTC: wbudowany z podtrzymaniem bateryjnym

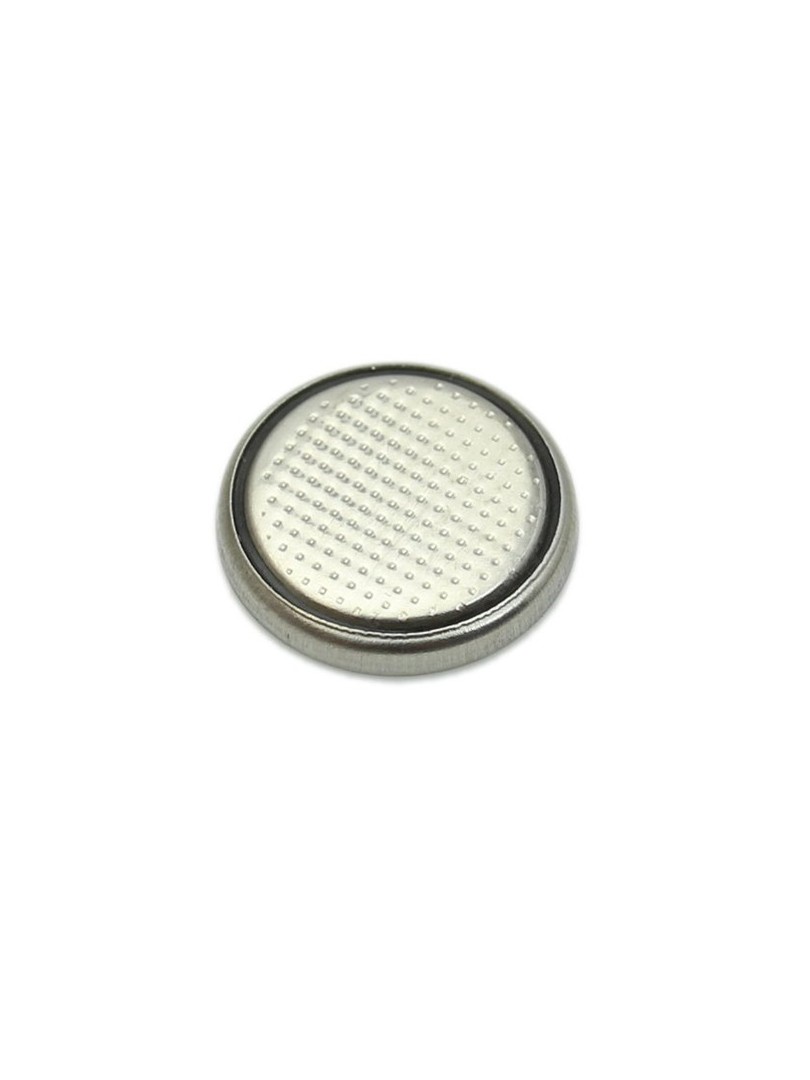

• Bateria RTC: CR1220, 3V (dołączona)
• Napięcie wyjściowe regulatora: 3.3 V
• Przesunięcie poziomu logicznego: 5V → 3.3V dla interfejsu SD
• Płytki kompatybilne: Arduino UNO, Duemilanove, Diecimila, Leonardo, ADK/Mega R3 lub nowsze
• Płytki nieobsługiwane: ADK/Mega R2 lub starsze
• Wymiary modułu (dł. × szer. × wys.): ok. 68 × 53 × 23 mm

Uwagi

• Należy używać wyłącznie kart SD sformatowanych w systemie FAT16 lub FAT32.
• Bateria RTC może podtrzymywać zegar przez kilka lat bez zasilania zewnętrznego.
• Przy zastosowaniu z płytkami innymi niż Arduino UNO należy upewnić się o prawidłowym mapowaniu pinów interfejsu SPI.

Typowe zastosowania

• Rejestracja danych środowiskowych i meteorologicznych z czujników temperatury, wilgotności i ciśnienia
• Monitoring zużycia energii i rejestracja parametrów zasilania
• Zapisywanie danych z czujników z dokładnymi znacznikami czasowymi
• Diagnostyka systemów wbudowanych i analiza długoterminowa
• Projekty edukacyjne i prototypowanie rozwiązań IoT

Zawartość zestawu

• 1 × ProRock Data Logger Module Logging Recorder Shield V1.0

ProRock Data Logger Shield V1.0 stanowi przeznaczony rozwiązanie do czasowej rejestracji danych na platformie Arduino, łącząc w jednym module możliwość zapisu na kartę SD, funkcję zegara czasu rzeczywistego oraz zasilanie bateryjne z automatycznym przesunięciem poziomu logicznego.
