ProRock YL-99 Impact Switch Module Arduino 3.3-5V Lever-Type Microswitch

Moduł Czujnika Uderzenia ProRock YL-99 z Przełącznikiem Dźwigniowym do Arduino 3.3–5V

Model YL-99 | Przełącznik dźwigniowy | Wyjście cyfrowe | Zasilanie 3.3–5 V | Rezystor pull-up 10 kΩ | Wymiary 32 × 15 × 6 mm

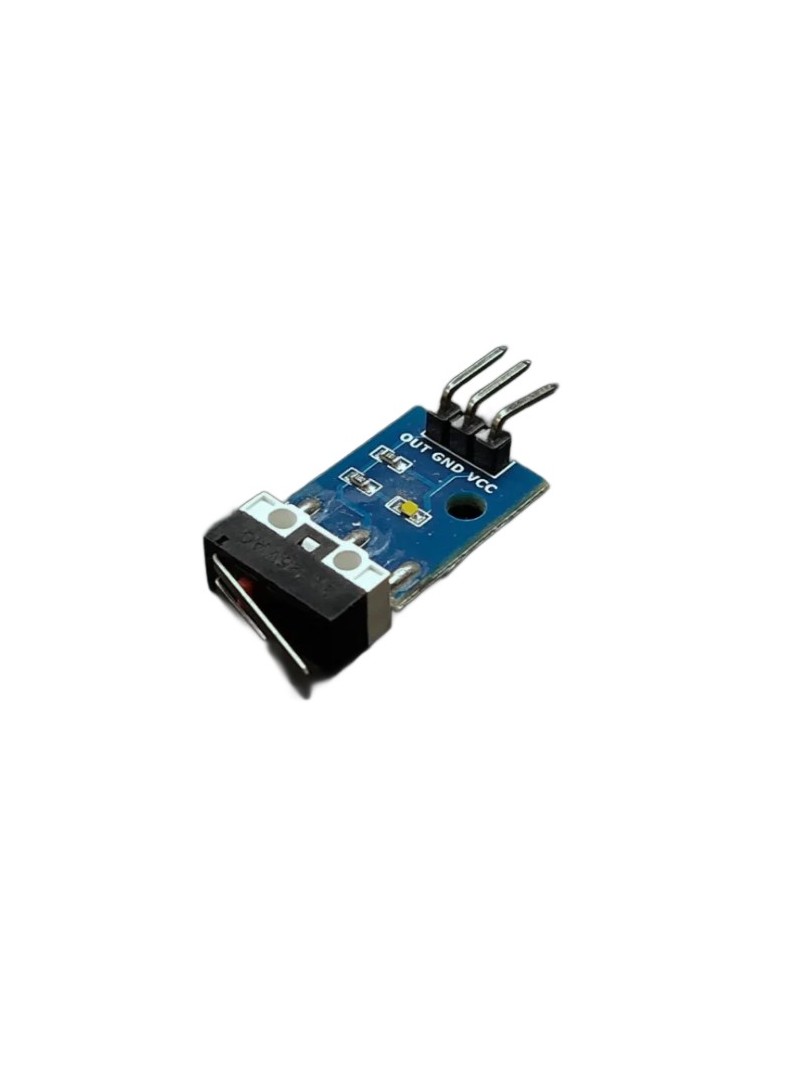

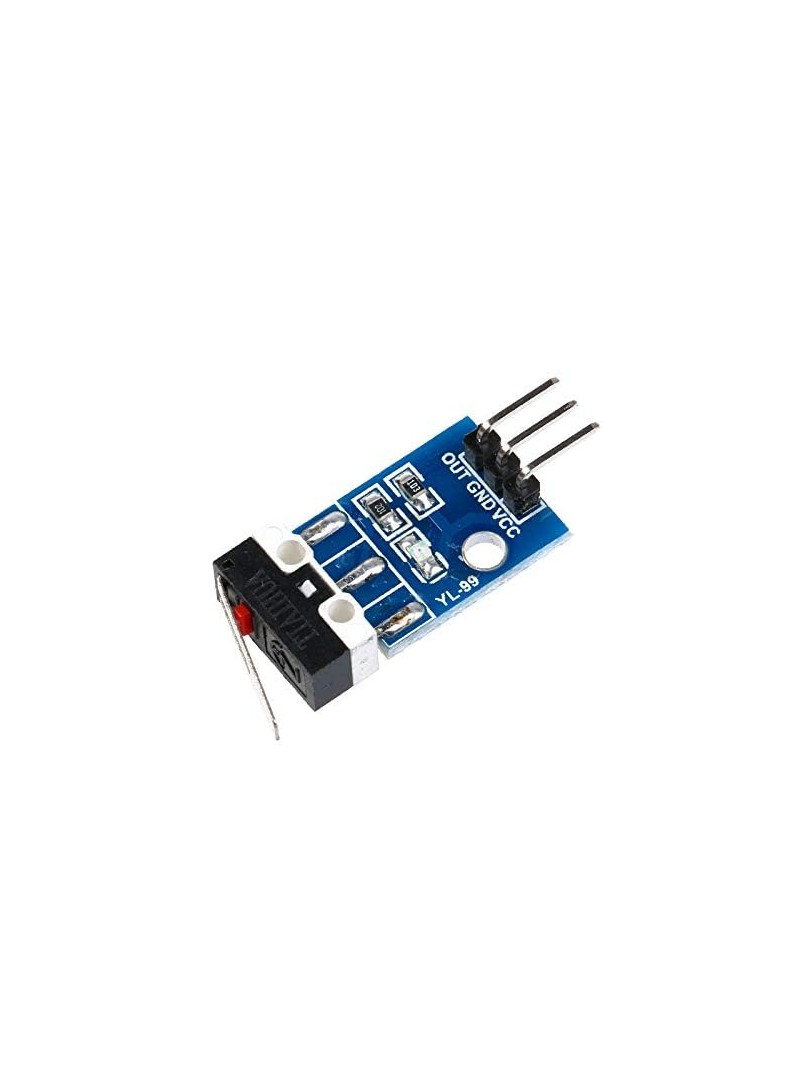

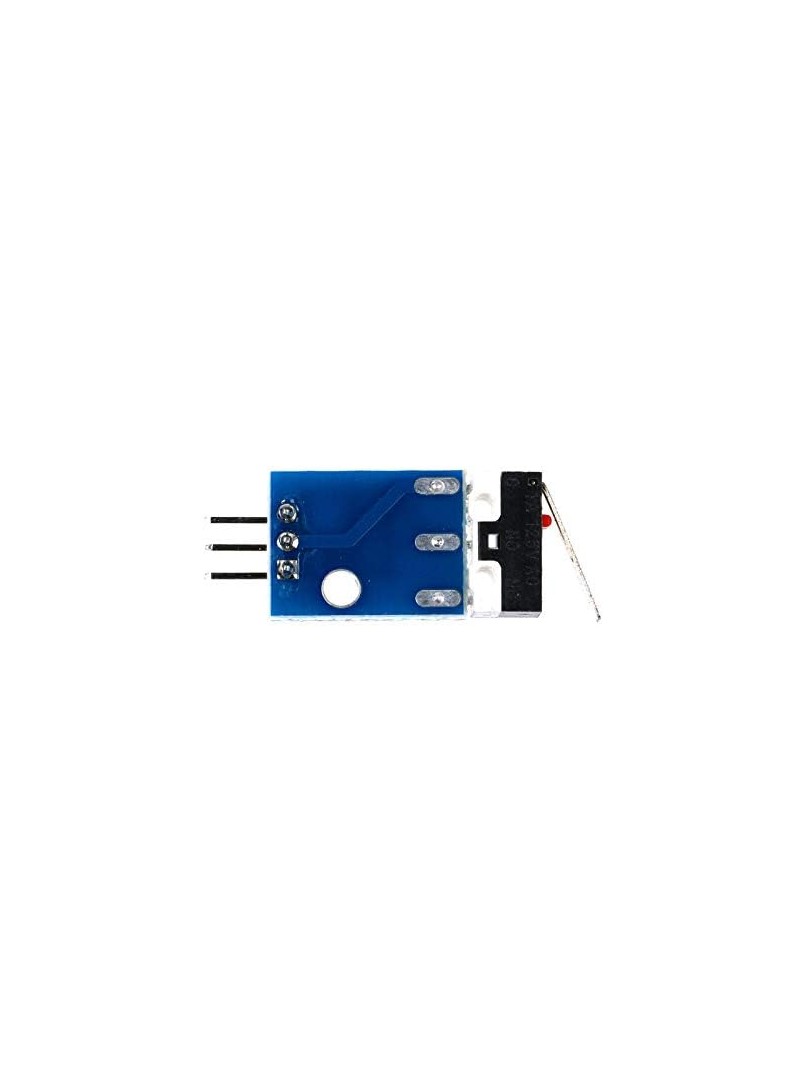

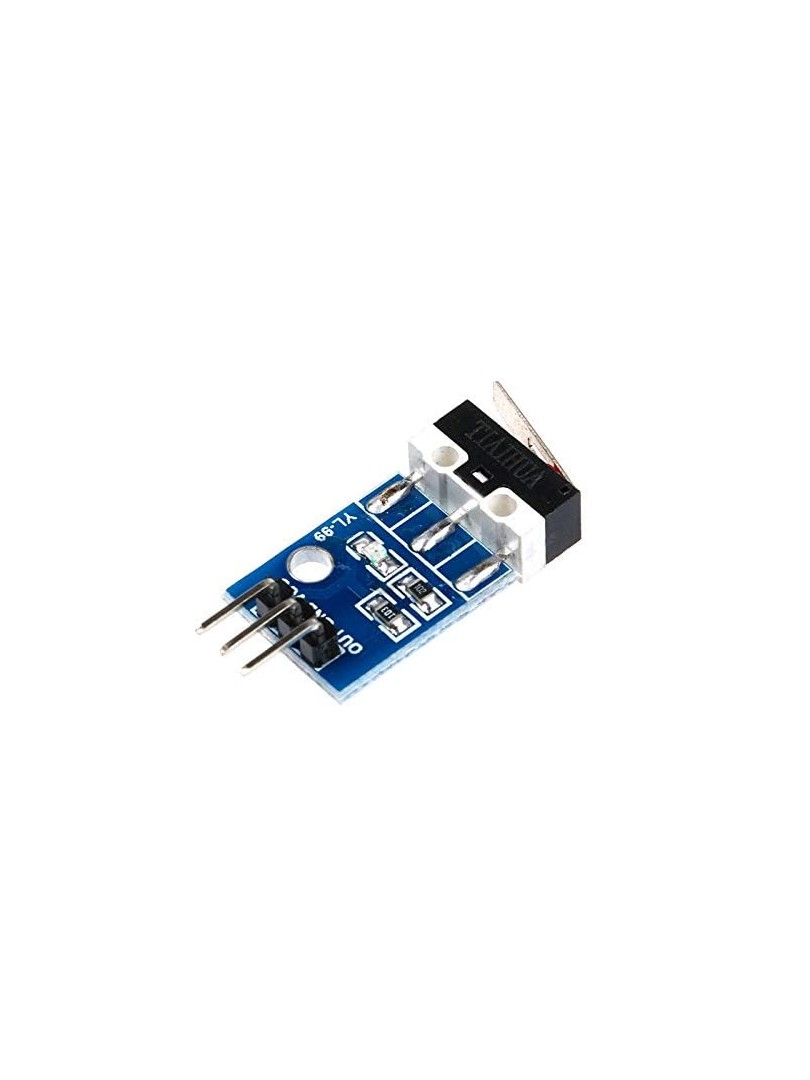

Moduł czujnika uderzenia ProRock YL-99 to kompaktowy mechaniczny czujnik wykrywający uderzenia i kontakt fizyczny, zaprojektowany do współpracy z platformami Arduino oraz innymi mikrokontrolerami. Wykorzystuje przełącznik mechaniczny typu dźwigniowego, który zmienia stan logiczny wyjścia po naciśnięciu przez siłę zewnętrzną lub uderzenie.

W stanie spoczynku moduł utrzymuje wyjście w stanie wysokim dzięki wbudowanemu rezystorowi podciągającemu. Po aktywacji przełącznika wyjście przechodzi w stan niski, a dioda LED zamontowana na płytce sygnalizuje zmianę stanu, zapewniając wizualne potwierdzenie podczas testów i pracy.

Główne cechy

• Detekcja uderzeń i kolizji: reaguje na kontakt fizyczny oraz wstrząsy mechaniczne
• Przełącznik typu dźwigniowego: zapewnia działający przełączanie mechaniczne
• Wyjście cyfrowe: domyślnie w stanie wysokim, przechodzi w stan niski po aktywacji
• Wbudowany rezystor podciągający: stabilizuje domyślny poziom logiczny
• Dioda sygnalizacyjna: świeci się podczas aktywacji przełącznika
• Łatwy montaż: pojedynczy otwór montażowy M3 umożliwia stałe mocowanie

Zasada działania

Moduł opiera się na mechanicznym przełączniku dźwigniowym połączonym z układem wyjściowym wyposażonym w rezystor pull-up. W stanie spoczynku wyjście OUT pozostaje w stanie wysokim dzięki rezystorowi podciągającemu o wartości dziesięciu kiloomów. Po naciśnięciu dźwigni w wyniku uderzenia lub kontaktu fizycznego przełącznik zamyka obwód, powodując przejście wyjścia w stan niski. Jednocześnie zapala się dioda LED sygnalizująca aktywację. Po ustąpieniu siły mechanicznej przełącznik wraca do pozycji spoczynkowej, a wyjście powraca do stanu wysokiego.

Specyfikacja techniczna

• Model: YL-99
• Typ czujnika: mechaniczny przełącznik uderzeniowy
• Typ przełącznika: mikroprzełącznik dźwigniowy
• Napięcie zasilania: DC 3.3–5 V
• Logika wyjścia: wysoki (spoczynek), niski (aktywacja)
• Rezystor pull-up: 10 kΩ (wbudowany)
• Wskaźnik: dioda LED (włącza się podczas aktywacji)
• Parametry przełącznika: do 2 A przy 125 VAC (tylko specyfikacja przełącznika)
• Złącze: 3-pinowe (OUT / VCC / GND)
• Montaż: 1 × otwór montażowy M3
• Wymiary modułu: około 32 × 15 × 6 mm
• Waga: około 3 g

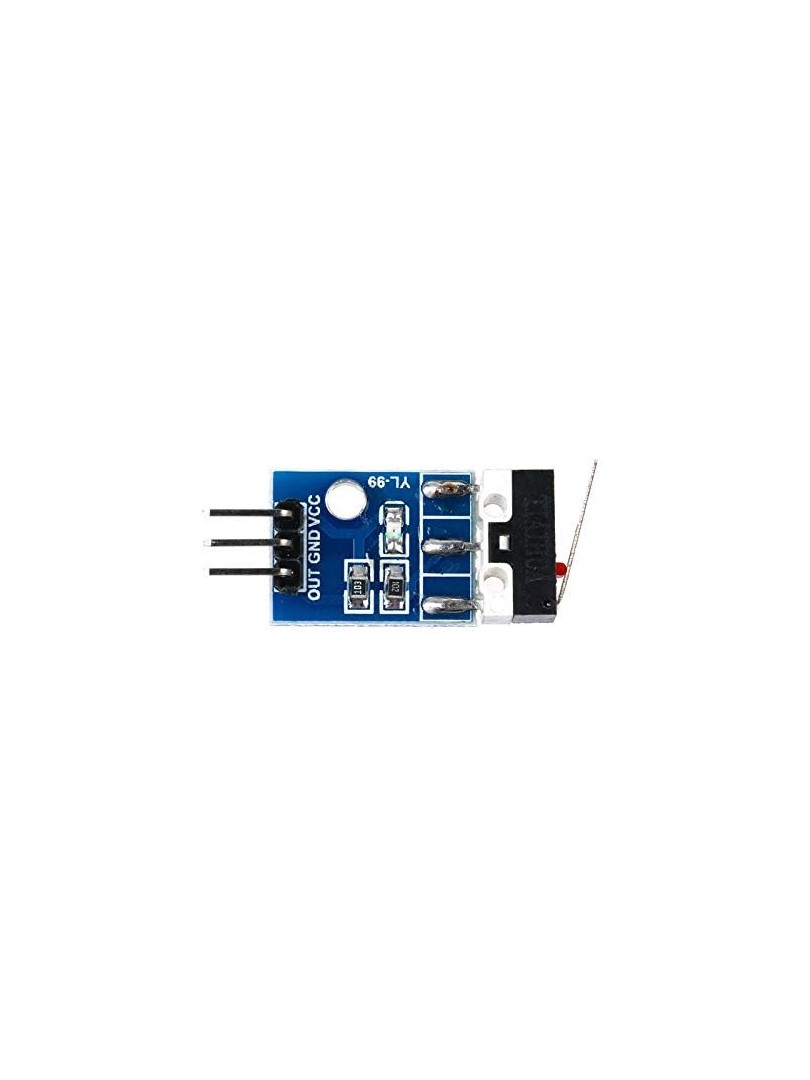

Wyprowadzenia (Pinout)

• OUT: wyjście cyfrowe sygnału
• VCC: zasilanie 3.3–5 V
• GND: masa

Uwagi

• Wyjście modułu przeznaczone jest wyłącznie do przesyłania sygnałów logicznych – nie należy przełączać przez płytkę obciążeń dużej mocy.
• W przypadku wielokrotnych uderzeń mogących powodować wielokrotne wyzwolenia zaleca się zastosowanie programowego usuwania drgań styków.
• Dla najlepszej czułości należy zamontować moduł w miejscu spodziewanego kontaktu lub uderzenia.

Typowe zastosowania

• Detekcja uderzeń i kolizji w systemach automatyki
• Zastąpienie krańcówek w małych mechanizmach
• Testowanie wejść cyfrowych w projektach Arduino i mikrokontrolerów
• Roboty DIY oraz systemy automatyki
• Edukacyjne eksperymenty z sygnałami logicznymi

Zawartość zestawu

• 1 × Moduł czujnika uderzenia ProRock YL-99

Moduł ProRock YL-99 stanowi proste i działający rozwiązanie do wykrywania uderzeń fizycznych oraz kontaktu mechanicznego, łącząc czytelną logikę cyfrową, wizualne potwierdzenie działania oraz łatwy montaż – sprawdzi się zarówno w projektach automatyki, jak i w zastosowaniach edukacyjnych.
