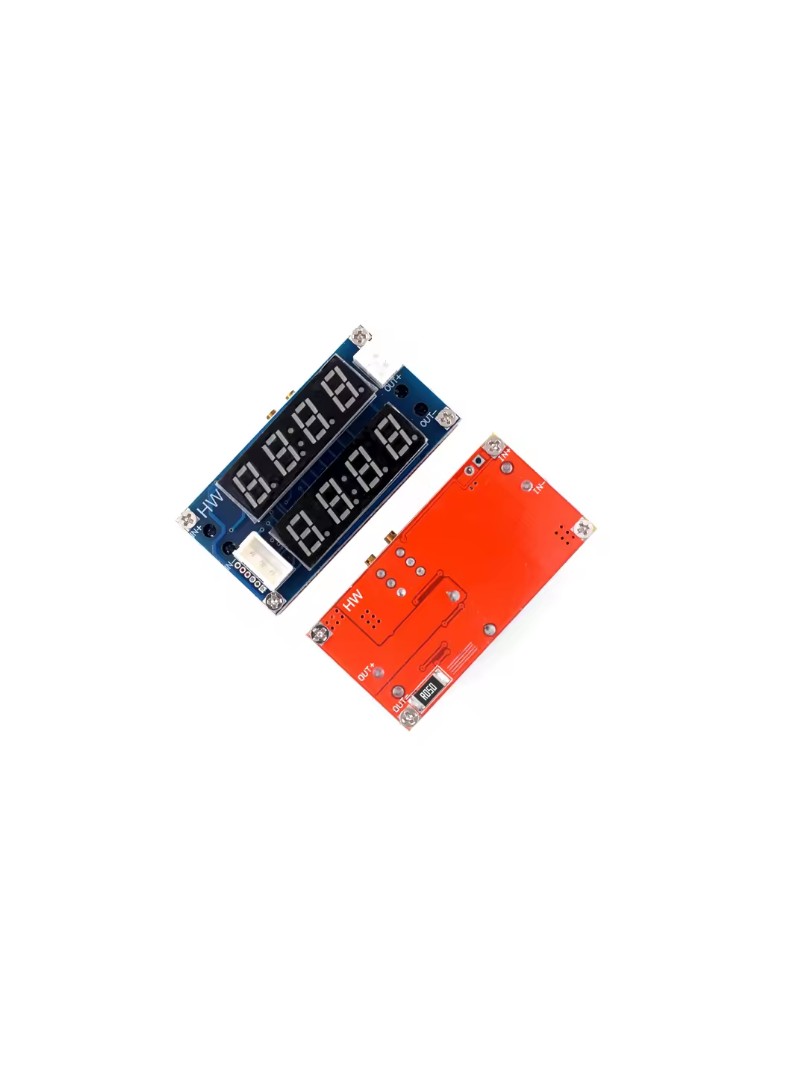

Moduł ProRock XL4015 to uniwersalny przetwornica obniżająca napięcie typu buck z funkcją stabilizacji napięcia i prądu. Wyposażony w cyfrowy woltomierz oraz amperomierz umożliwia bieżące monitorowanie parametrów wyjściowych. Automatyczne przełączanie między trybem stałego napięcia i stałego prądu sprawia, że moduł nadaje się do zasilania diod LED dużej mocy, ładowania akumulatorów litowo-jonowych oraz budowy regulowanych zasilaczy laboratoryjnych.

Układ bazuje na kontrolerze XL4015 i oferuje regulację napięcia wyjściowego oraz ograniczenie prądu za pomocą dokładny potencjometrów wieloobrotowych. Diody LED sygnalizują aktywny tryb pracy, a opcjonalny interfejs szeregowy TTL umożliwia zdalne odczytywanie parametrów po podłączeniu konwertera USB-TTL.

Główne cechy

Podwójny tryb pracy CC/CV: automatyczne przełączanie między stabilizacją prądu i napięcia w zależności od warunków obciążenia

Zintegrowany wyświetlacz cyfrowy: jednoczesne monitorowanie napięcia i prądu wyjściowego w czasie rzeczywistym

Zabezpieczenie prądowe: ograniczenie prądu chroni moduł przed przeciążeniem i zwarciem

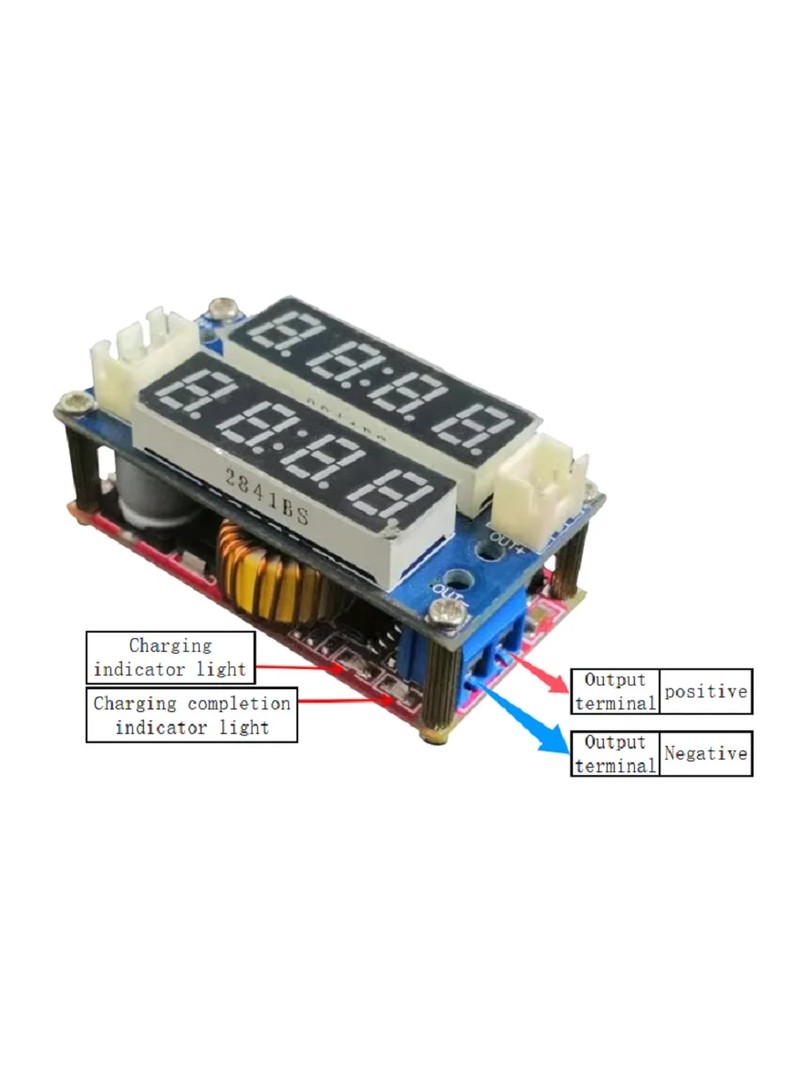

Sygnalizacja LED trybu pracy: oddzielne diody informują o aktywnym trybie stałego prądu lub stałego napięcia

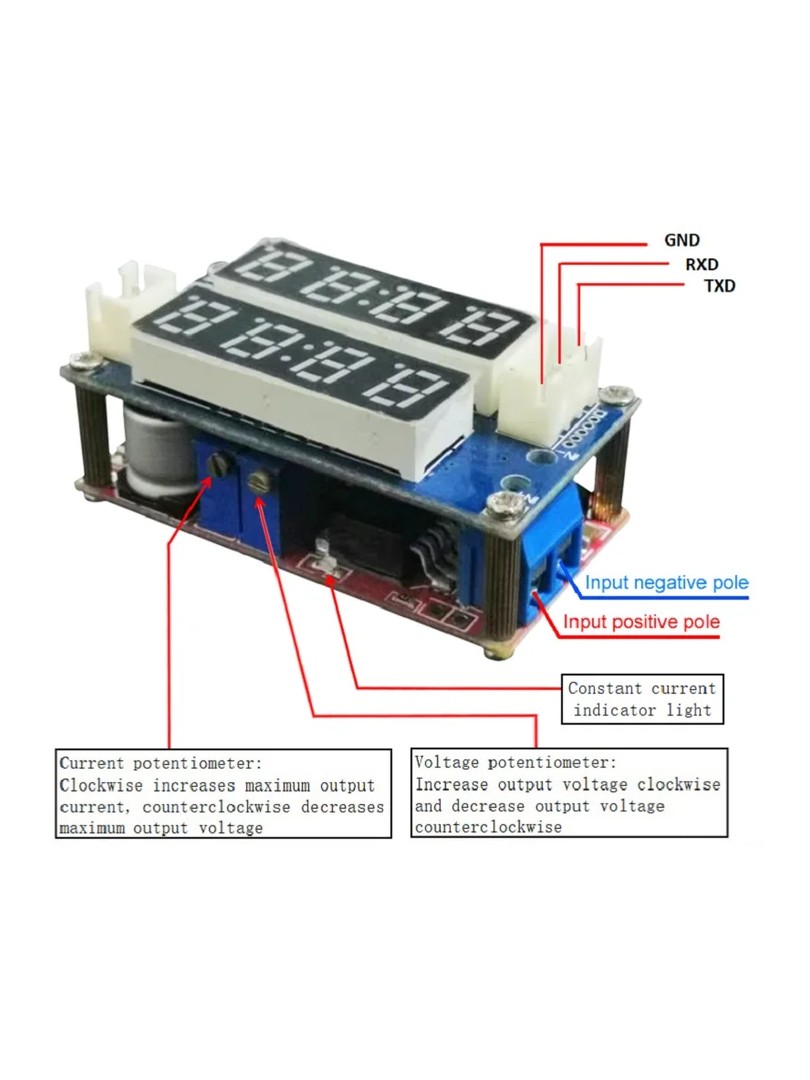

Dokładny regulacja parametrów: potencjometry wieloobrotowe zapewniają dokładne ustawienie napięcia i prądu wyjściowego

Komunikacja szeregowa TTL: interfejs umożliwia zdalne monitorowanie parametrów po podłączeniu adaptera USB-TTL

Zasada działania

Moduł działa jako przetwornica obniżająca napięcie oparta na kontrolerze XL4015 pracującym z częstotliwością przełączeń 180 kHz. W trybie stałego napięcia utrzymuje zadaną wartość napięcia wyjściowego niezależnie od zmian obciążenia, aż do osiągnięcia ustawionego limitu prądowego. Po przekroczeniu tego limitu następuje automatyczne przełączenie w tryb stałego prądu, w którym moduł ogranicza prąd do zadanej wartości, pozwalając na spadek napięcia wyjściowego. Aktywny tryb sygnalizowany jest odpowiednią diodą LED na płytce.

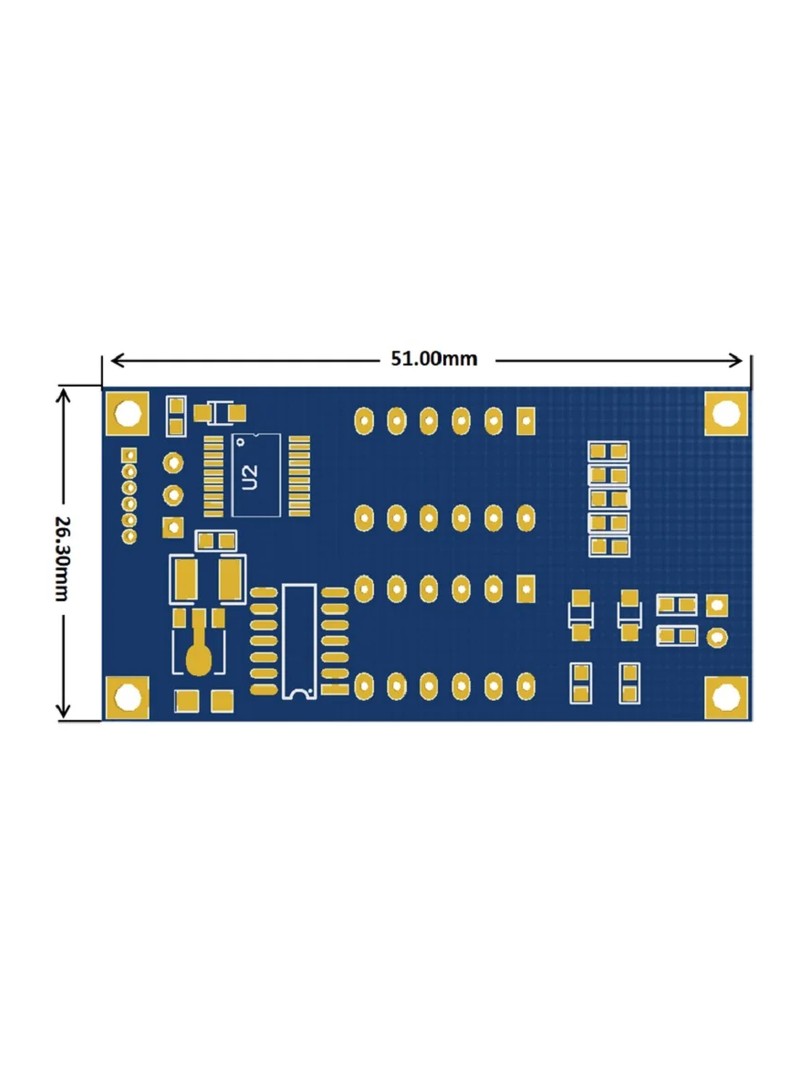

Specyfikacja techniczna

Kontroler: XL4015

Napięcie wejściowe: 5–32V DC

Napięcie wyjściowe: 0,8–30V DC (regulowane)

Prąd wyjściowy maksymalny: 5A (regulowany)

Moc wyjściowa maksymalna: 75W

Sprawność konwersji: do 96%

Minimalna różnica napięć wejście-wyjście: 1V

Częstotliwość przełączeń: 180 kHz

Temperatura pracy: −40°C do +85°C

Interfejs komunikacyjny: TTL serial

Prędkość transmisji: 9600 bps

Uwagi

Moduł działa wyłącznie jako przetwornica obniżająca — napięcie wejściowe musi być wyższe od napięcia wyjściowego o minimum 1V.

Odwrotne podłączenie polaryzacji zasilania spowoduje nieodwracalne uszkodzenie modułu.

Przy prądzie wyjściowym powyżej 3A lub mocy powyżej 35W wymagane jest dodatkowe chłodzenie radiatorem lub wentylatorem.

Nie należy długotrwale eksploatować modułu jednocześnie przy wysokim napięciu i wysokim prądzie wyjściowym.

Podczas ładowania akumulatorów litowych należy najpierw ustawić napięcie końcowe ładowania, a następnie prąd ładowania.

Funkcja zdalnego monitorowania przez interfejs szeregowy wymaga podłączenia zewnętrznego konwertera USB-TTL (nie dołączonego do zestawu).

Typowe zastosowania

Zasilanie diod LED dużej mocy w trybie stałego prądu

Ładowanie akumulatorów litowo-jonowych metodą CC/CV

Budowa regulowanych zasilaczy laboratoryjnych

Systemy zasilania z paneli fotowoltaicznych i akumulatorów

Sterowanie mocą w projektach elektronicznych DIY i aplikacjach przemysłowych

Zawartość zestawu

1 × Moduł step-down ProRock XL4015 5A CC/CV z woltomierzem i amperomierzem

Moduł XL4015 stanowi zestaw komponentów do dokładny sterowania napięciem i prądem w szerokim zakresie zastosowań, od hobbystycznych projektów elektronicznych po techniczny systemy zasilania. Cyfrowy wyświetlacz i intuicyjna regulacja ułatwiają konfigurację i monitorowanie pracy urządzenia.
