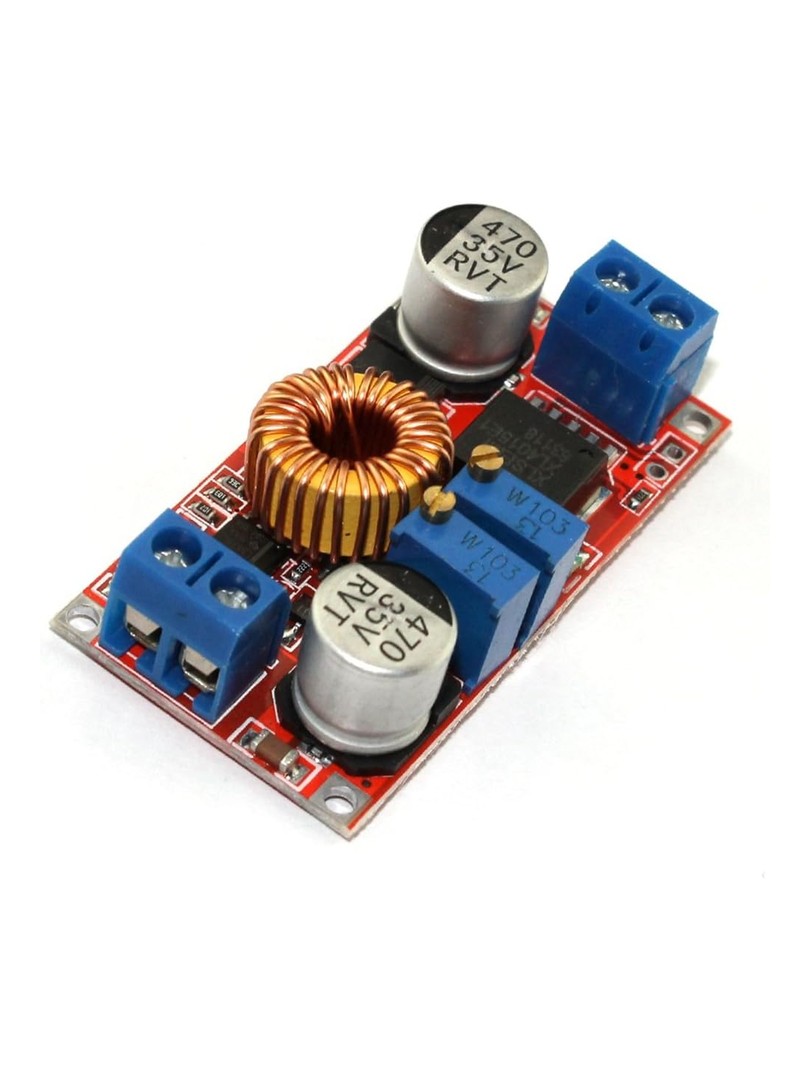

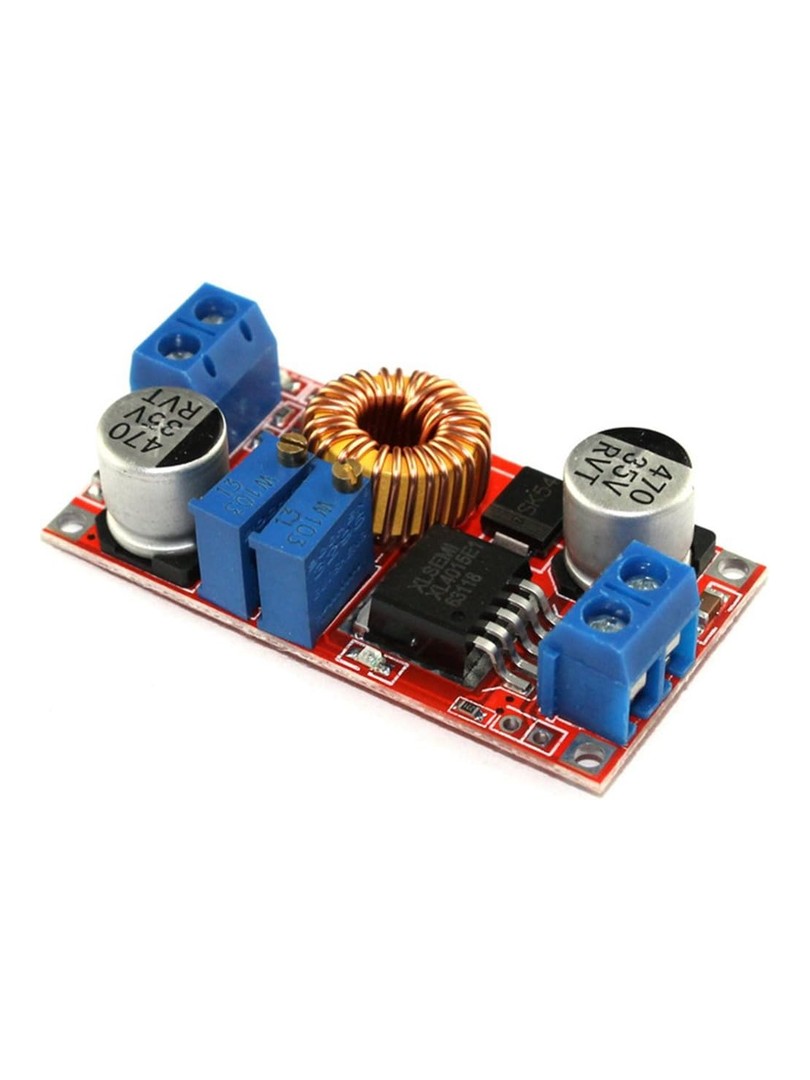

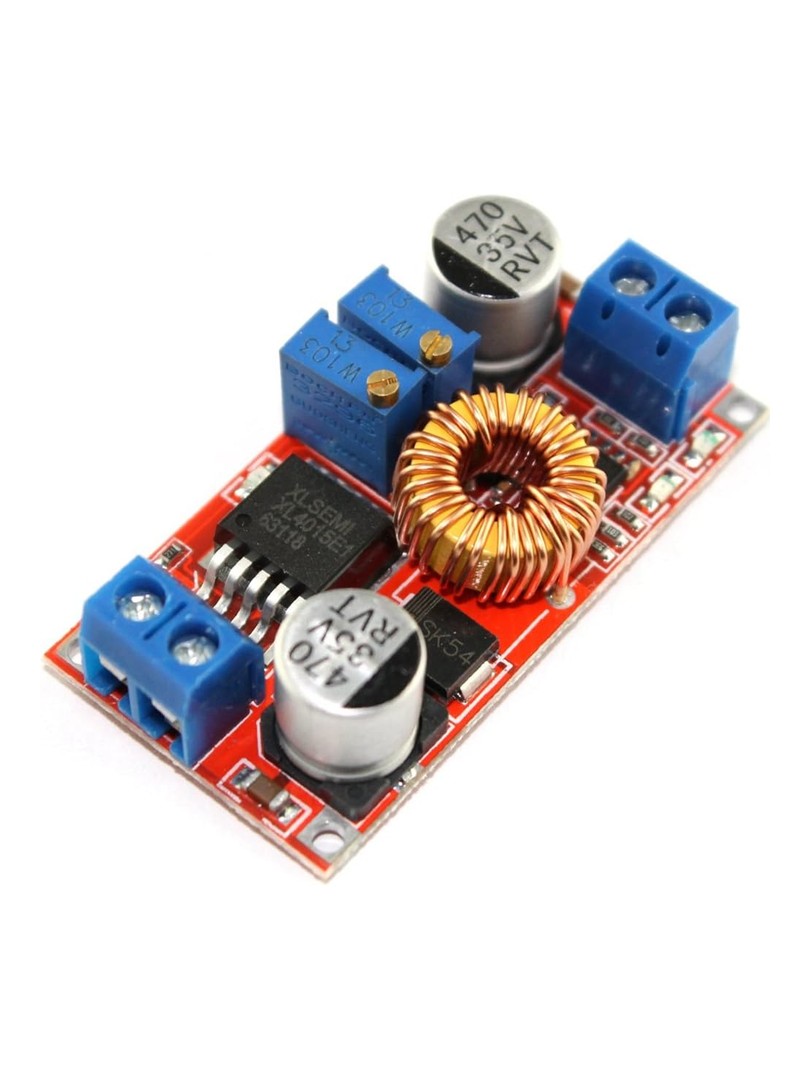

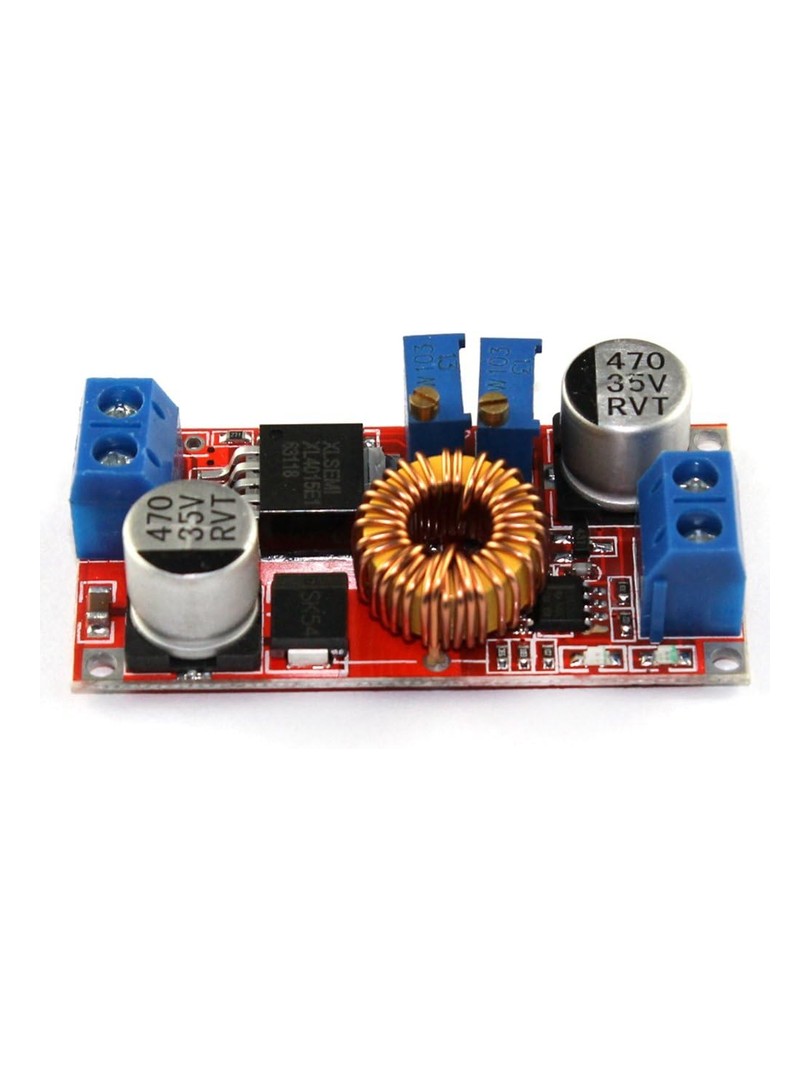

Moduł ProRock XL4015 to przetwornica obniżająca napięcie (step-down buck) przeznaczona do zastosowań wymagających stałe regulacji napięcia z możliwością ograniczenia prądu wyjściowego. Układ automatycznie przełącza się między trybem stałego napięcia (CV) a trybem stałego prądu (CC), sygnalizując aktualny stan pracy za pomocą diod LED na płytce. Wbudowane zabezpieczenia chronią moduł przed uszkodzeniem w trudnych warunkach eksploatacji.

Moduł znajduje zastosowanie w sterowaniu mocnymi diodami LED, ładowaniu akumulatorów litowo-jonowych metodą CC/CV oraz jako regulowany zasilacz laboratoryjny. Solidna konstrukcja z grubą płytką drukowaną, wysokoprądową cewką oraz zaciskami śrubowymi zapewnia działający w aplikacjach przemysłowych i hobbystycznych.

Główne cechy

Automatyczne przełączanie trybów CC/CV: moduł samodzielnie dostosowuje tryb pracy w zależności od obciążenia i wskazuje aktualny stan diodami LED na płytce

Wysoka zdolność prądowa: układ obsługuje obciążenia pobierające do pięciu amperów z możliwością regulacji limitu prądu wyjściowego

Zabezpieczenie przed zwarciem: wyjście ograniczone prądowo chroni moduł i podłączone urządzenia przed uszkodzeniem w przypadku zwarcia

Zabezpieczenie termiczne: automatyczne wyłączenie następuje po przekroczeniu dopuszczalnej temperatury pracy

Uniwersalność zastosowań: jeden moduł może pełnić funkcję sterownika LED, ładowarki akumulatorów lub regulowanej przetwornicy obniżającej

Solidna konstrukcja: gruba płytka drukowana, wysokoprądowa cewka indukcyjna oraz śrubowe zaciski montażowe zapewniają z tworzywa połączeń

Zasada działania

Moduł pracuje jako przetwornica obniżająca napięcie typu buck, wykorzystując układ scalony XL4015 sterujący tranzystorem mocy w konfiguracji step-down. Potencjometr CV służy do regulacji napięcia wyjściowego, natomiast potencjometr CC ustala limit prądu. Po włączeniu zasilania moduł dostarcza napięcie ustawione potencjometrem CV do momentu osiągnięcia limitu prądu ustalonego potencjometrem CC. Po przekroczeniu limitu prądu następuje automatyczne przełączenie do trybu stałoprądowego, co sygnalizuje zapalenie się diody LED oznaczonej CC. Po spadku poboru prądu poniżej ustawionego limitu moduł powraca do trybu stałonapięciowego i zapala się dioda CV. Ten mechanizm jest wykorzystywany w ładowaniu akumulatorów litowych, gdzie w pierwszej fazie akumulator jest ładowany stałym prądem, a po osiągnięciu napięcia końcowego następuje przejście do fazy podtrzymania napięcia.

Specyfikacja techniczna

Typ produktu: przetwornica DC-DC step-down CC/CV

Układ scalony: XL4015 lub kompatybilny

Zakres napięcia wejściowego: 4–38V DC

Zakres napięcia wyjściowego: 1,25–36V DC (regulowane)

Maksymalny prąd wyjściowy: 5A (regulowany)

Maksymalna moc wyjściowa: 75W

Limit prądu zwarciowego: 8A

Sprawność konwersji: do 96%

Częstotliwość przełączania: 180 kHz

Temperatura pracy: −40°C do +85°C

Zabezpieczenia: zwarcie, nadprąd, przegrzanie

Zabezpieczenie przed odwrotną polaryzacją: nie (zalecana zewnętrzna dioda)

Montaż: 4 otwory montażowe M3

Wymiary (dł. × szer. × wys.): 51,2 × 26,2 × 15,0 mm

Masa: 23 g

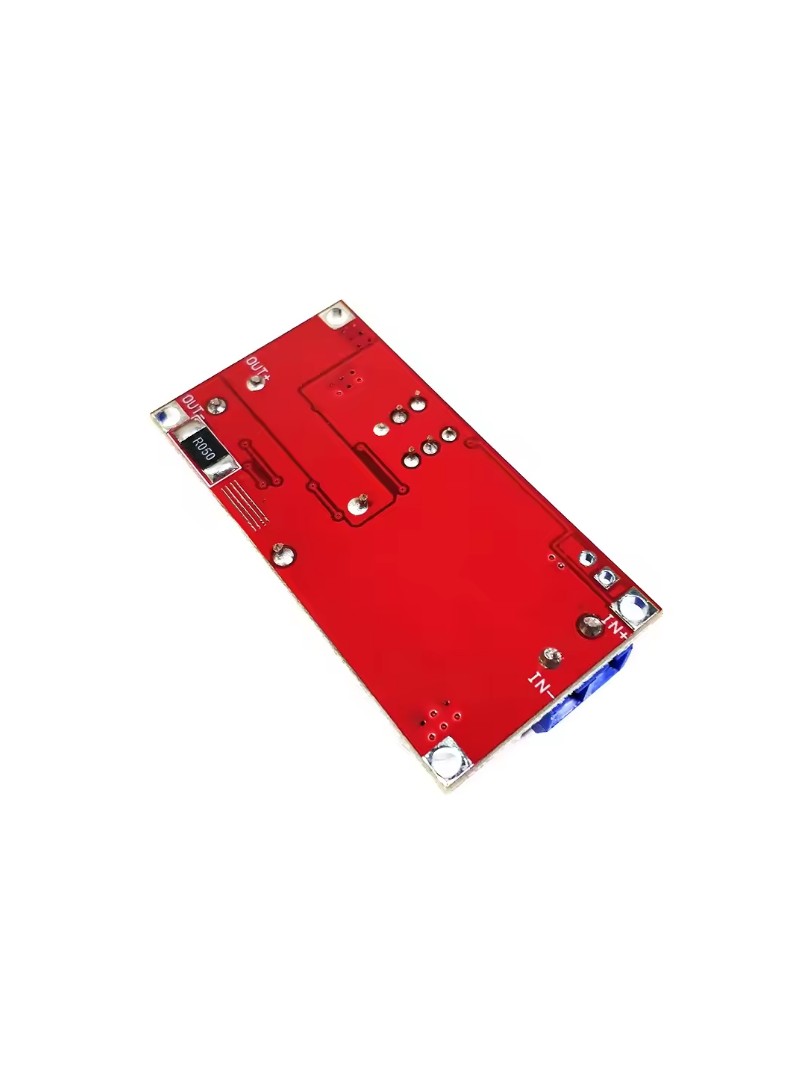

Wyprowadzenia

IN+ / IN−: wejście zasilania (napięcie źródłowe)

OUT+ / OUT−: wyjście zasilania (napięcie regulowane)

CV (potencjometr): regulacja napięcia wyjściowego

CC (potencjometr): regulacja limitu prądu wyjściowego

LED CV: wskaźnik trybu stałego napięcia

LED CC: wskaźnik trybu stałego prądu

Uwagi

Moduł działa jako przetwornica obniżająca — napięcie wyjściowe musi być niższe niż napięcie wejściowe.

Przy wykorzystaniu jako ładowarki akumulatorów należy najpierw ustawić napięcie końcowe (potencjometrem CV), a następnie prąd ładowania (potencjometrem CC).

Niewielki spadek napięcia na wyjściu może występować z powodu rezystora pomiarowego prądu — jest to normalne zjawisko.

Przy pracy z wysokim prądem lub mocą wyjściową zalecane jest zapewnienie dodatkowego chłodzenia modułu.

Moduł nie posiada wbudowanego zabezpieczenia przed odwrotną polaryzacją — zaleca się zastosowanie zewnętrznej diody ochronnej na wejściu zasilania.

Typowe zastosowania

Sterownik stałoprądowy do mocy LED

Ładowanie akumulatorów litowo-jonowych metodą CC/CV

Regulacja napięcia w systemach fotowoltaicznych i wiatrowych

Regulowane zasilacze laboratoryjne i warsztatowe

Elektronika hobbystyczna i sterowanie przemysłowe

Zawartość zestawu

1 × Moduł przetwornicy DC-DC ProRock XL4015 5A CC/CV step-down

Moduł ProRock XL4015 CC/CV łączy wysoką sprawny prądową z przeznaczony zabezpieczeniami, co czyni go uniwersalnym rozwiązaniem do sterowania diodami LED, ładowania akumulatorów oraz zasilania urządzeń wymagających stałe regulacji napięcia i prądu.
