ProRock XH-M131 – Moduł Przekaźnikowy Sterowany Fotorezystorem DC 5V
Moduł: XH-M131 | Zasilanie: DC 5V | Przekaźnik: 10A | Napięcie obciążenia: AC 250V / DC 30V | Wymiary: 53 × 31 × 19 mm
Moduł ProRock XH-M131 to kompaktowy system sterowania oparty na fotorezystorze, który umożliwia automatyczne załączanie i wyłączanie urządzeń w zależności od poziomu światła otoczenia. Dzięki wbudowanemu przekaźnikowi elektromechanicznemu moduł może sterować obciążeniami prądu stałego i przemiennego, co czyni go uniwersalnym rozwiązaniem dla systemów oświetleniowych i projektów automatyki.

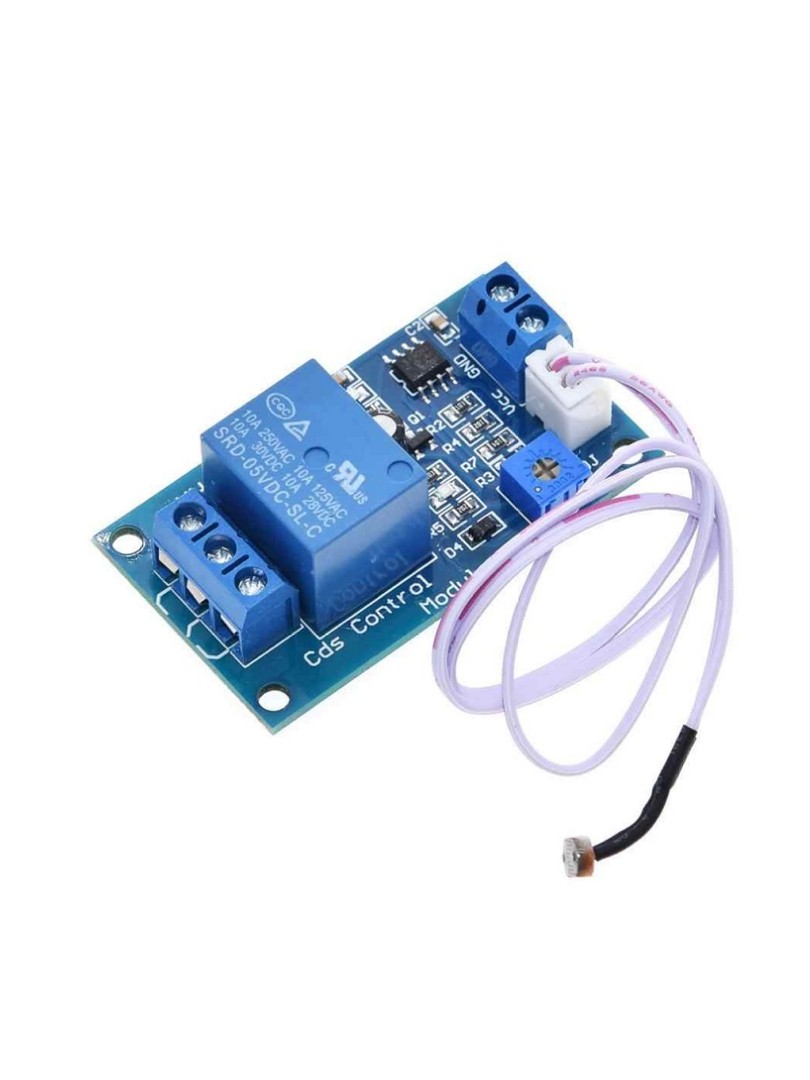

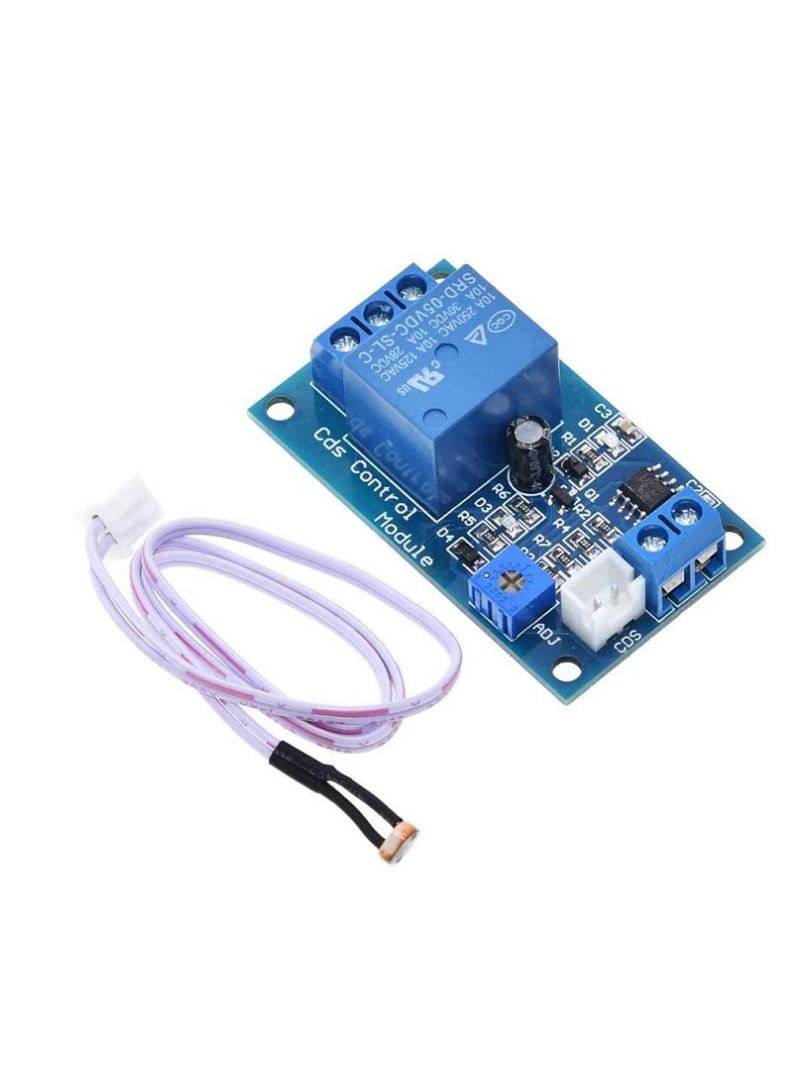

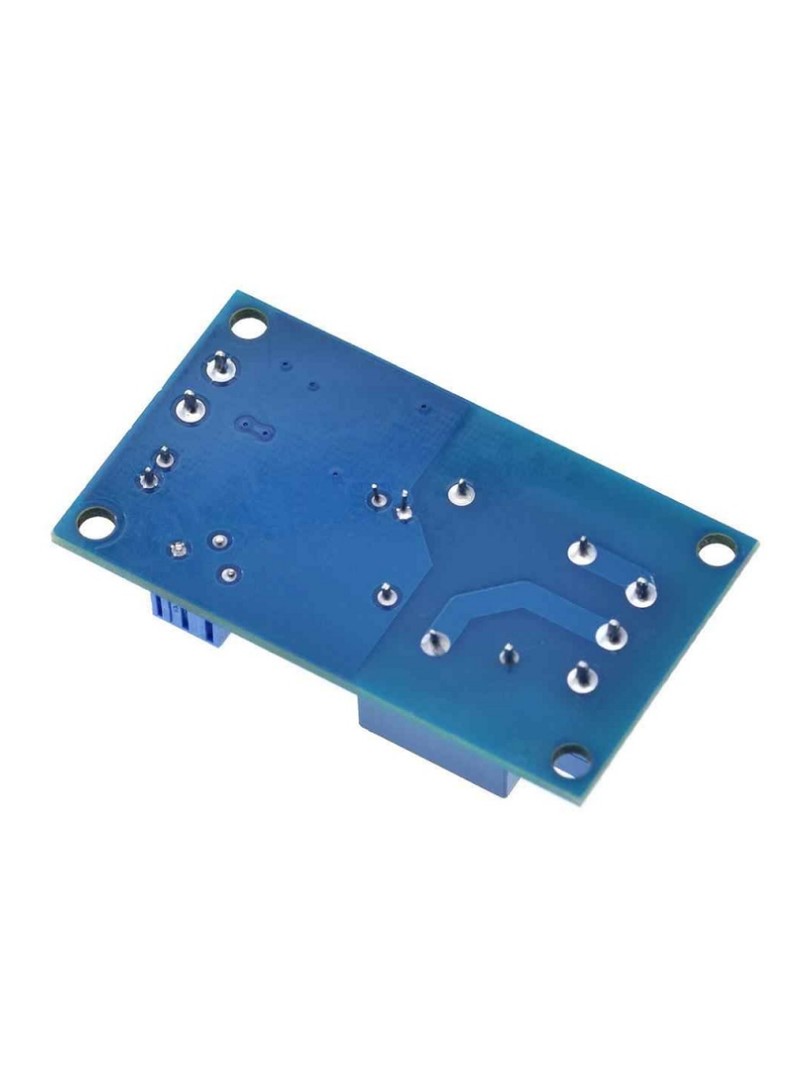

Konstrukcja oparta na jednej płytce drukowanej integruje czujnik światła, potencjometr regulacyjny oraz przekaźnik dużej mocy. Moduł wyposażono w diody LED sygnalizujące stan zasilania i pracy przekaźnika, otwory montażowe oraz złącza śrubowe ułatwiające instalację w różnych konfiguracjach automatyki domowej i przemysłowej.
Główne cechy
- Automatyczne sterowanie: moduł załącza lub wyłącza obciążenie na podstawie natężenia światła otoczenia wykrywanego przez fotorezystor
- Regulacja czułości: wbudowany potencjometr umożliwia dokładny ustawienie progu jasności powodującego przełączenie przekaźnika
- Wyjście przekaźnikowe: mechaniczny przekaźnik z zestykami COM, NO i NC pozwala na elastyczne konfigurowanie logiki sterowania
- Stałe praca: przełączanie bez zakłóceń sygnału zapewnia działający działania w systemach automatyki
- Zabezpieczenie polaryzacji: ochrona przed odwrotną polaryzacją zasilania chroni moduł przed uszkodzeniem przy nieprawidłowym podłączeniu
- Wskaźniki stanu: czerwona dioda LED sygnalizuje obecność zasilania, niebieska dioda informuje o aktywacji przekaźnika
- Prosta instalacja: cztery otwory montażowe M3 oraz złącza śrubowe umożliwiają szybki montaż i podłączenie przewodów
Zasada działania
Fotorezystor zainstalowany na module zmienia swoją rezystancję w zależności od natężenia padającego światła. Przy niskim poziomie oświetlenia rezystancja rośnie, co powoduje zmianę napięcia na wejściu komparatora. Gdy napięcie przekroczy próg ustawiony potencjometrem, układ sterujący aktywuje przekaźnik, przełączając jego styki. Czerwona dioda LED sygnalizuje zasilanie modułu, natomiast niebieska dioda zapala się podczas aktywacji przekaźnika, ułatwiając wizualną kontrolę stanu systemu.
Specyfikacja techniczna
- Model: XH-M131
- Typ produktu: moduł przekaźnikowy z czujnikiem światła
- Napięcie zasilania: DC 5V
- Metoda sterowania: fotorezystor (detekcja poziomu światła)
- Typ przekaźnika: przekaźnik elektromechaniczny
- Maksymalny prąd obciążenia: 10A
- Napięcie obciążenia: AC do 250V lub DC do 30V
- Wyprowadzenia wyjściowe: COM, NO (normalnie rozwarte), NC (normalnie zwarte)
- Regulacja progu: potencjometr
- Wskaźniki LED: czerwony (zasilanie), niebieski (aktywacja przekaźnika)
- Zabezpieczenie: ochrona przed odwrotną polaryzacją zasilania
- Wymiary modułu: około 53 × 31 × 19 mm
- Typ montażu: cztery otwory M3
Wyprowadzenia przekaźnika
- COM: wspólny zacisk przekaźnika
- NO (Normally Open): zestyk normalnie otwarty – połączony z COM po aktywacji przekaźnika
- NC (Normally Closed): zestyk normalnie zamknięty – połączony z COM w stanie spoczynku przekaźnika
Uwagi
- Wybór połączenia COM–NO lub COM–NC zależy od wymaganej logiki sterowania – NO załącza obciążenie po zaciemnieniu, NC załącza obciążenie przy świetle.
- Próg aktywacji przekaźnika należy ustawić potencjometrem zgodnie z warunkami oświetleniowymi miejsca instalacji.
- Podczas sterowania obciążeniami wysokonapięciowymi należy zapewnić odpowiednią izolację elektryczną i przestrzegać norm bezpieczeństwa.
Typowe zastosowania
- Automatyczne sterowanie oświetleniem ulicznym i zewnętrznym
- Systemy przełączania dzień/noc
- Oświetlenie ogrodowe i dekoracyjne
- Projekty automatyki domowej inteligentnego domu
- Urządzenia sterowane poziomem jasności otoczenia
Zawartość zestawu
- 1 × Moduł przekaźnikowy ProRock XH-M131 DC 5V z fotorezystorem
Moduł ProRock XH-M131 stanowi proste i działający rozwiązanie do automatycznego sterowania urządzeniami na podstawie natężenia światła. Regulowana czułość, wyjście przekaźnikowe o dużej mocy oraz łatwa instalacja czynią go użytecznym narzędziem w projektach oświetleniowych i systemach automatyki.
