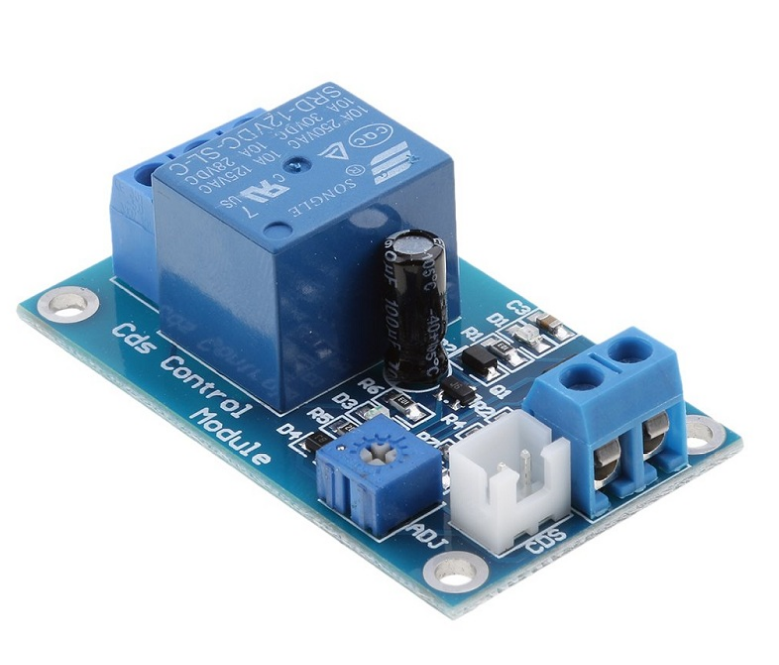

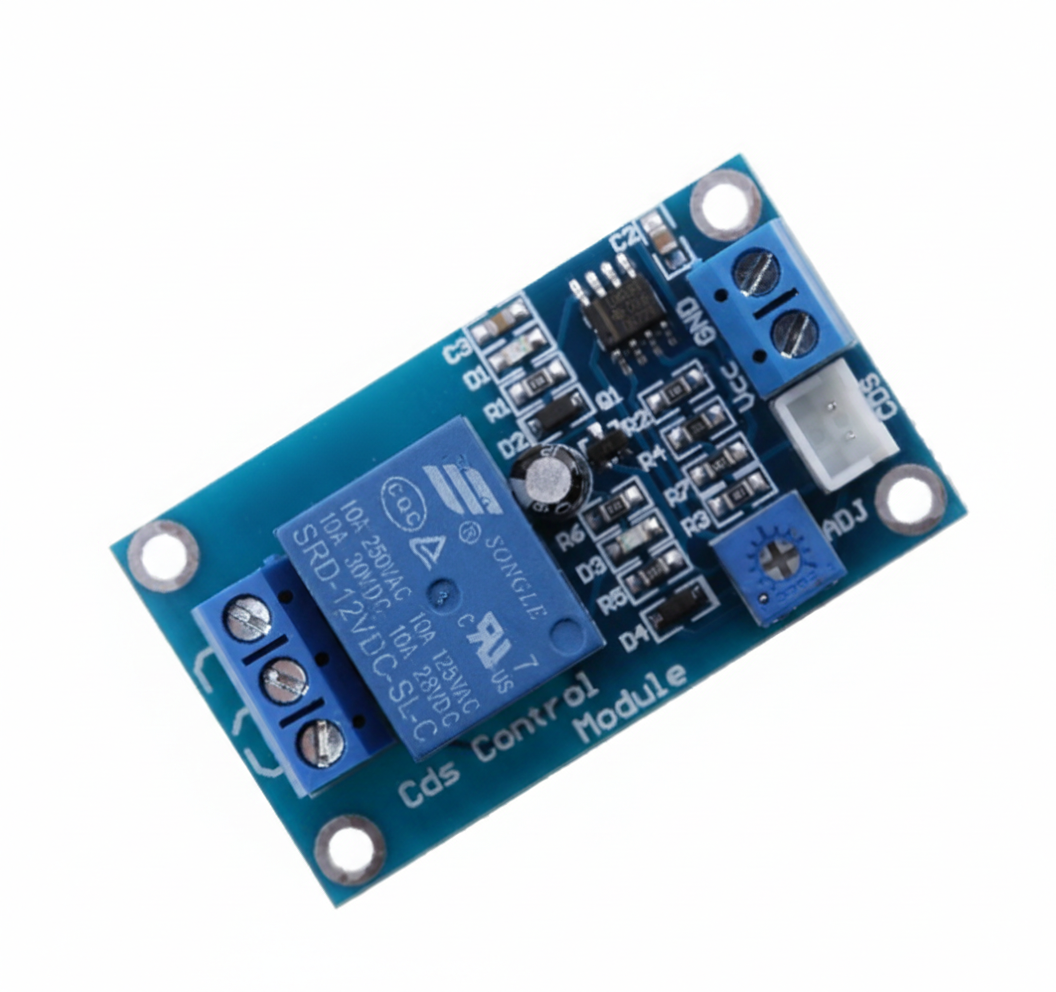

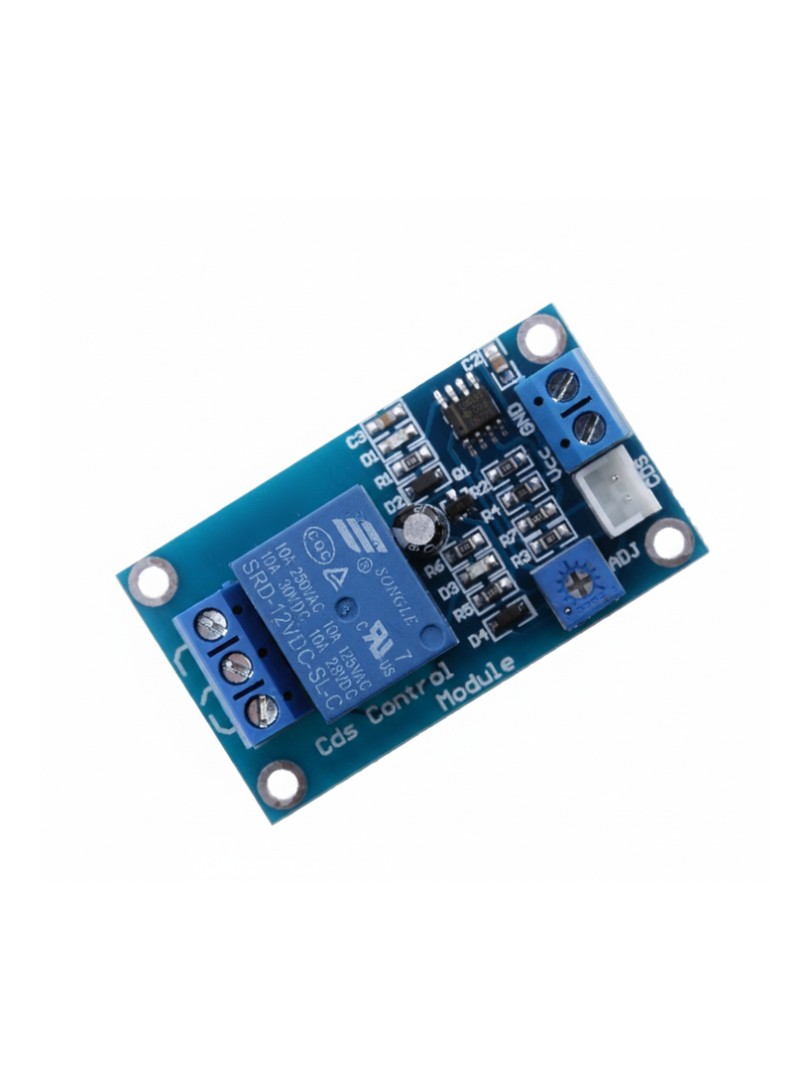

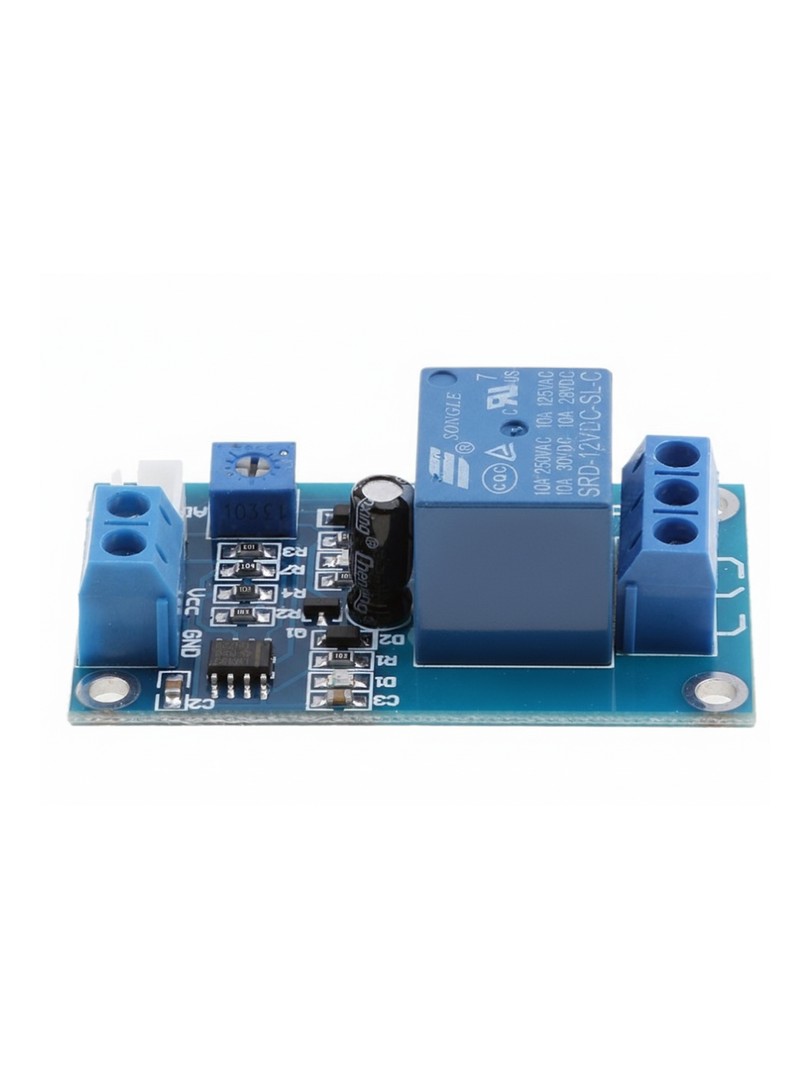

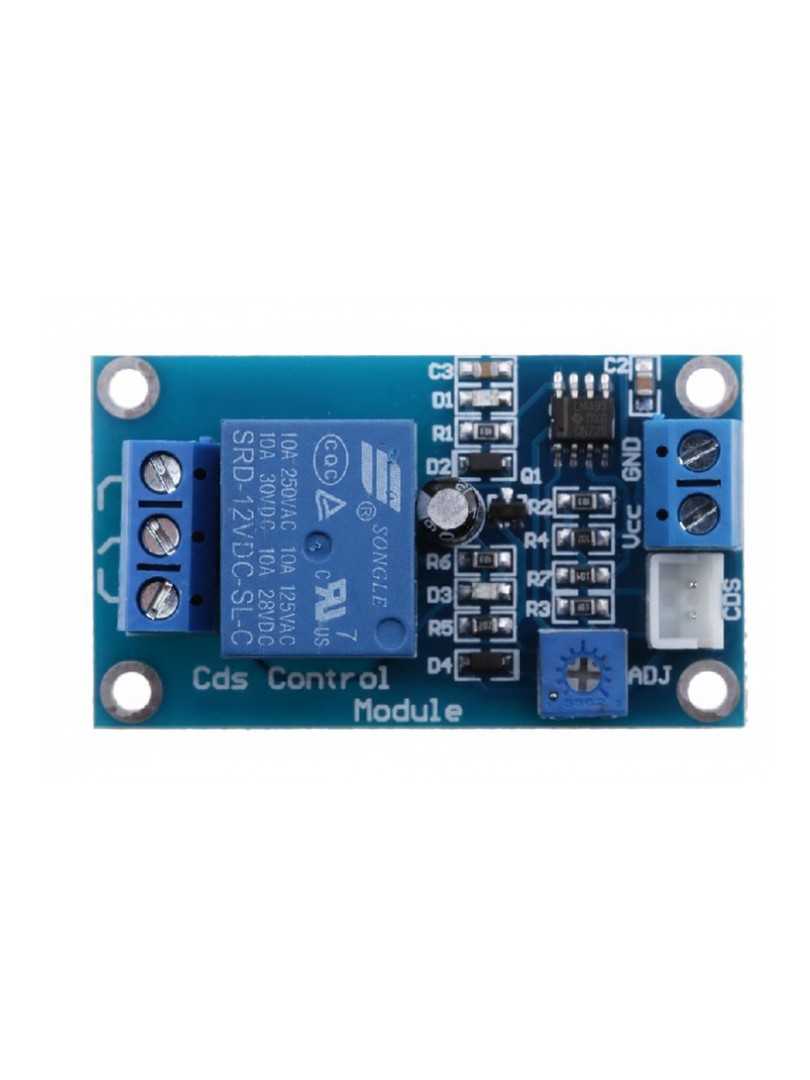

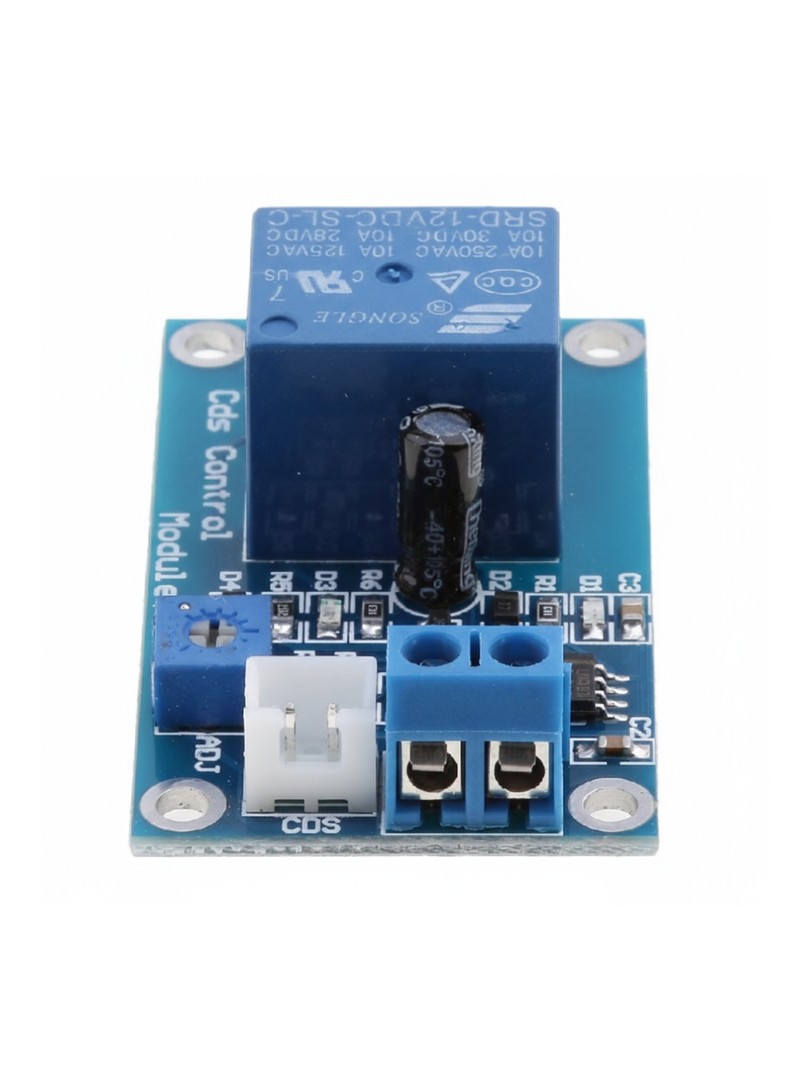

Moduł ProRock XH-M131 to układ automatycznego sterowania oświetleniem wykorzystujący fotorezystor LDR do detekcji natężenia światła otoczenia. Urządzenie przeznaczone jest do przełączania obciążeń w zależności od poziomu oświetlenia, umożliwiając automatyczne włączanie lamp po zmroku i wyłączanie po świcie.

Moduł wyposażony w przekaźnik elektromagnetyczny pozwala na bezpośrednie sterowanie obciążeniami prądu stałego i przemiennego. Znajduje zastosowanie w systemach oświetlenia ulicznego, kontroli zasilania w pojazdach oraz ogólnych projektach automatyki domowej i ogrodowej.

Główne cechy

Automatyczne przełączanie dzień/noc: kontrola obciążenia na podstawie natężenia światła otoczenia

Regulowany próg zadziałania: czułość czujnika ustawiana potencjometrem na płytce

Wyjście przekaźnikowe: bezpośrednie sterowanie obciążeniami wysokonapięciowymi i prądochłonnymi

Wskaźniki statusu: diody LED sygnalizujące zasilanie i stan przekaźnika

Zewnętrzna sonda LDR: fotorezystor na przewodzie umożliwiający elastyczne rozmieszczenie czujnika

Otwory montażowe: cztery punkty mocowania ułatwiające instalację w obudowach

Zasada działania

Fotorezystor LDR zmienia swoją rezystancję w zależności od natężenia padającego światła. Obwód komparatora porównuje napięcie z dzielnika z fotorezystorem z wartością referencyjną ustawioną potencjometrem. Po przekroczeniu progu zadziałania układ sterujący przełącza przekaźnik, zmieniając stan styków NO i NC. Dioda LED sygnalizuje moment załączenia przekaźnika, umożliwiając wizualną kontrolę pracy modułu.

Specyfikacja techniczna

Model: XH-M131

Napięcie zasilania: DC 12V

Pobór prądu w stanie spoczynku: < 5 mA

Pobór prądu po załączeniu przekaźnika: < 50 mA

Metoda detekcji: fotorezystor LDR

Regulacja progu: potencjometr montażowy

Typ wyjścia: przekaźnik COM / NO / NC

Obciążalność przekaźnika AC: 0–250V @ 10A

Obciążalność przekaźnika DC: 0–30V @ 10A

Wskaźniki LED: czerwona (zasilanie), niebieska (aktywny przekaźnik)

Materiał obudowy: stal, tworzywo sztuczne, PVC

Wymiary modułu: ok. 53 × 31 × 18 mm

Długość przewodu sondy LDR: ok. 30 cm

Masa: ok. 20 g

Uwagi

Próg zadziałania przekaźnika ustawia się obracając potencjometr montażowy na płytce modułu.

Wybór styku NO lub NC zależy od wymaganego zachowania obciążenia po zadziałaniu przekaźnika.

Podczas sterowania obciążeniami wysokonapięciowymi należy zachować odpowiednią izolację połączeń.

Typowe zastosowania

Sterowanie oświetleniem ulicznym i zewnętrznym

Automatyczne systemy przełączania dzień/noc

Oświetlenie ogrodowe i krajobrazowe

Kontrola zasilania akcesoriów samochodowych

Projekty automatyki domowej i inteligentnego oświetlenia

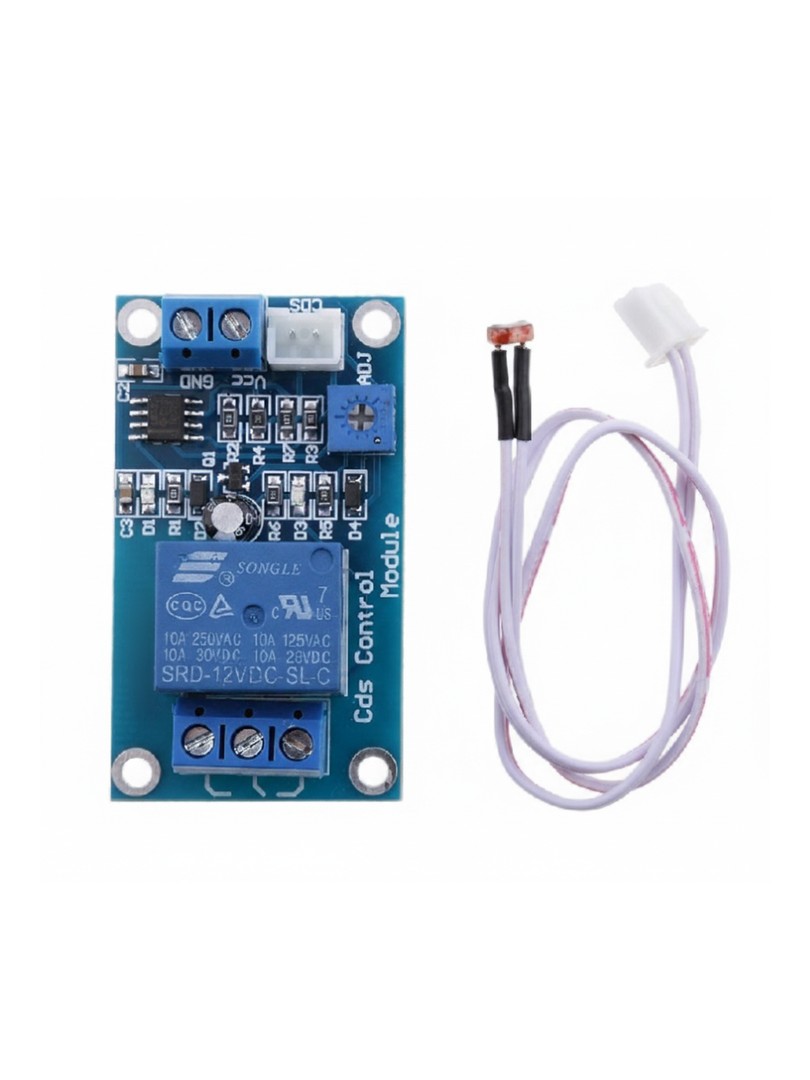

Zawartość zestawu

1 × moduł sterowania oświetleniem ProRock XH-M131 DC 12V z przekaźnikiem

1 × przewód z sondą fotorezystora LDR (ok. 30 cm)

Moduł ProRock XH-M131 stanowi praktyczne rozwiązanie do automatyzacji oświetlenia bazującej na natężeniu światła otoczenia. Połączenie czujnika fotorezystorowego, wyjścia przekaźnikowego i stałe zasilania umożliwia realizację projektów sterowania oświetleniem w szerokim zakresie zastosowań.

ProRock XH-M131 DC 12V Light Control Switch Photoresistor Relay Module

ProRock XH-M131 – moduł sterowania oświetleniem z fotorezystorem i przekaźnikiem DC 12V

DC 12V | Wyjście przekaźnikowe 10A | Detekcja natężenia światła | Regulowany próg zadziałania | Przekaźnik NO/NC | Wymiary 53 × 31 × 18 mm
