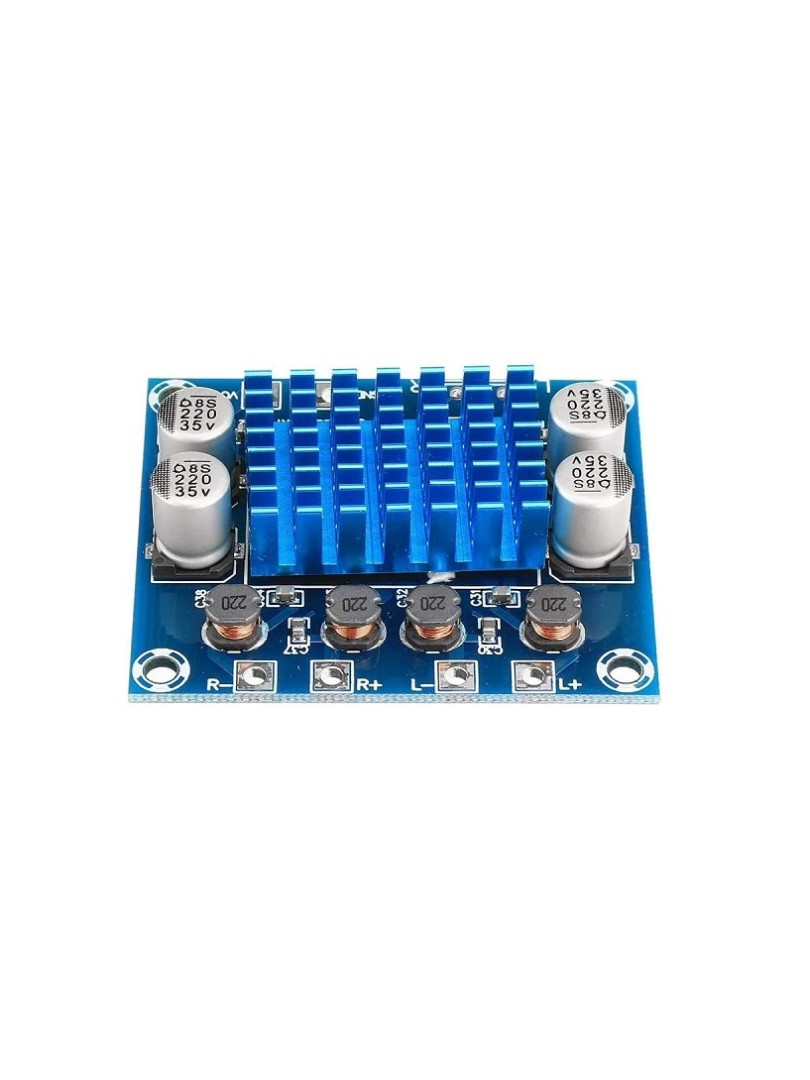

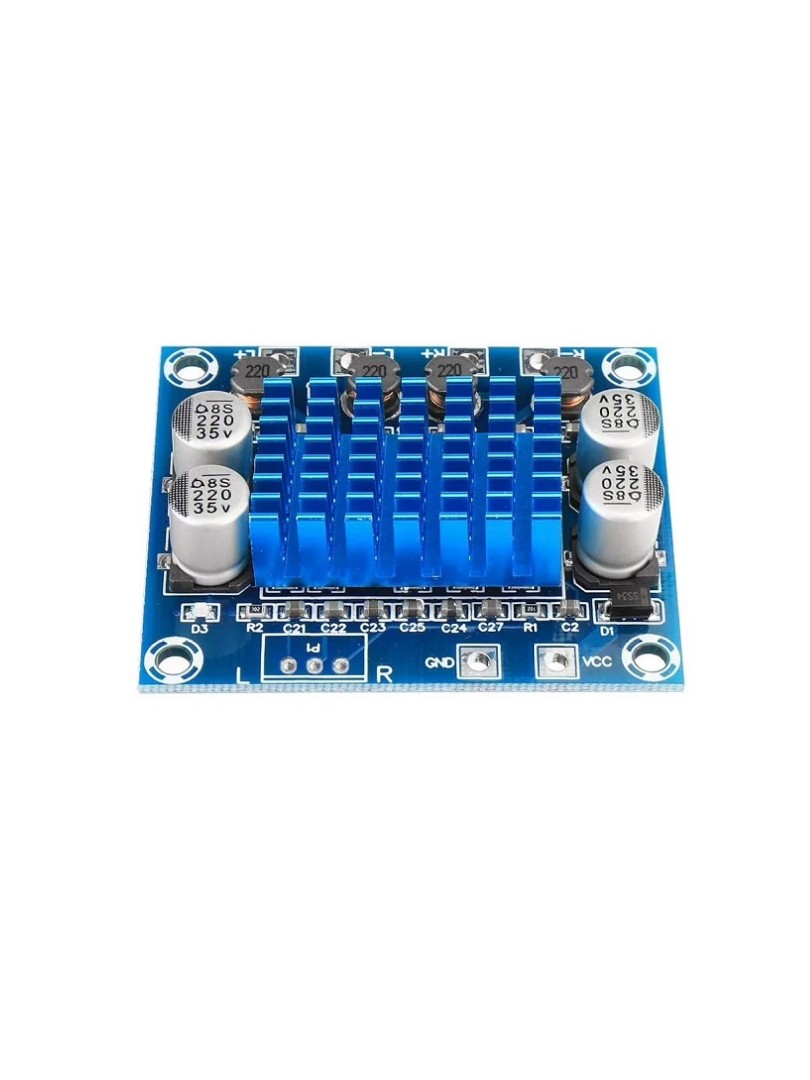

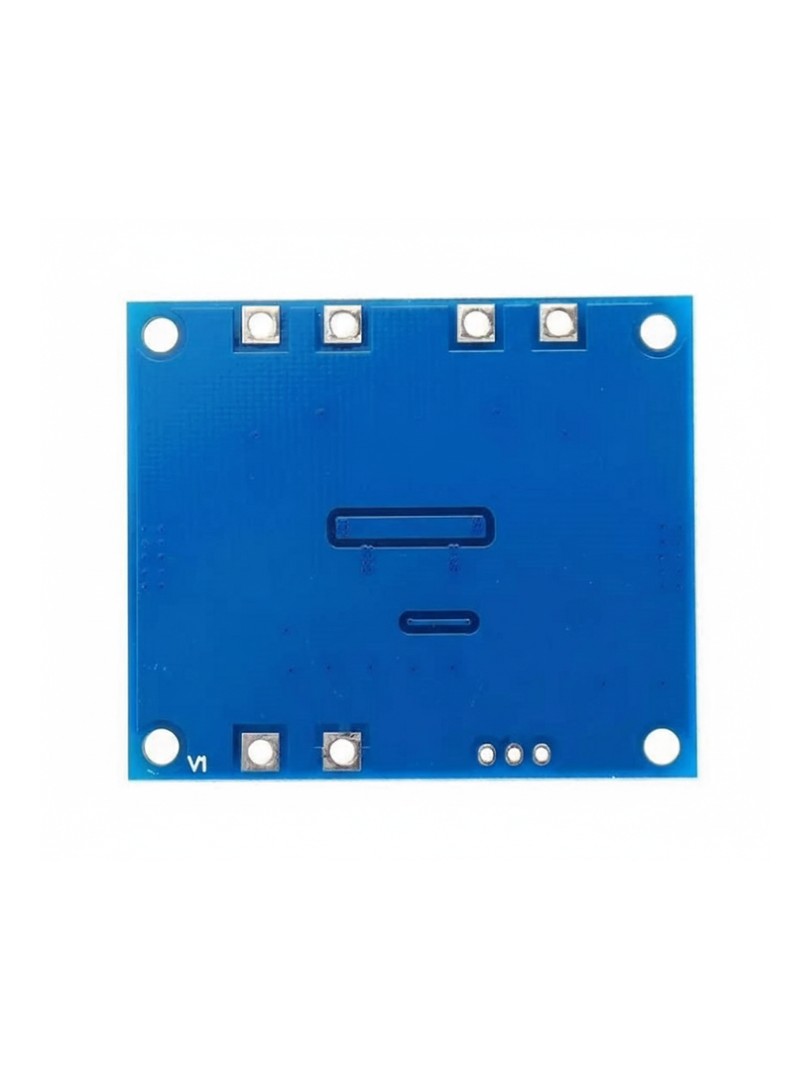

Moduł wzmacniacza audio cyfrowego XH-A232 stanowi kompaktowe rozwiązanie do budowy systemów dźwiękowych wymagających sprawny wzmocnienia stereo. Moduł wykorzystuje oryginalny układ TPA3110 w konfiguracji mostka BTL, zapewniając wysoki stosunek sygnału do szumu oraz efektywność energetyczną charakterystyczną dla wzmacniaczy klasy D.

Produkt przeznaczony jest dla majsterkowiczów realizujących projekty audio DIY, systemów muzycznych w pojazdach oraz zastosowań multimedialnych wymagających stałe wzmocnienia dwukanałowego. Konstrukcja płytki PCB zapewnia bezpieczeństwo pracy poprzez zintegrowane zabezpieczenia przed przeciążeniem i nadprądem wyjściowym.

Główne cechy

Topologia klasy D: architektura przełączająca minimalizująca straty mocy w stanie spoczynku

Oryginalny układ TPA3110: stałe praca z zestawem napięć zasilających

Konfiguracja BTL: architektura mostka zwiększająca sprawność konwersji mocy

Zabezpieczenia wbudowane: ochrona przed przepięciem oraz ograniczenie prądu wyjściowego

Konstrukcja PCB: układ ścieżek zaprojektowany z uwzględnieniem minimalizacji ryzyka zwarć

Szerokie zastosowanie: kompatybilność z systemami samochodowymi, domowymi i komputerowymi

Zasada działania

Wzmacniacz oparty na układzie TPA3110 pracuje w klasie D, wykorzystując modulację szerokości impulsu (PWM) do sterowania tranzystorami wyjściowymi. Sygnał audio jest konwertowany na ciąg impulsów o zmiennym wypełnieniu, a następnie wzmacniany przez mostek tranzystorów MOSFET. Na wyjściu filtr dolnoprzepustowy odtwarza oryginalny sygnał audio, eliminując składowe wysokoczęstotliwościowe modulacji. Topologia BTL podwaja napięcie wyjściowe przy użyciu dwóch połączonych przeciwsobnie wzmacniaczy, co zwiększa moc wyjściową bez konieczności podwyższania napięcia zasilania.

Specyfikacja techniczna

Typ produktu: płytka modułu wzmacniacza audio cyfrowego

Model: XH-A232

Układ scalony: TPA3110

Klasa wzmacniacza: D

Konfiguracja kanałów: 2.0 stereo

Moc wyjściowa (szczytowa): 30W + 30W

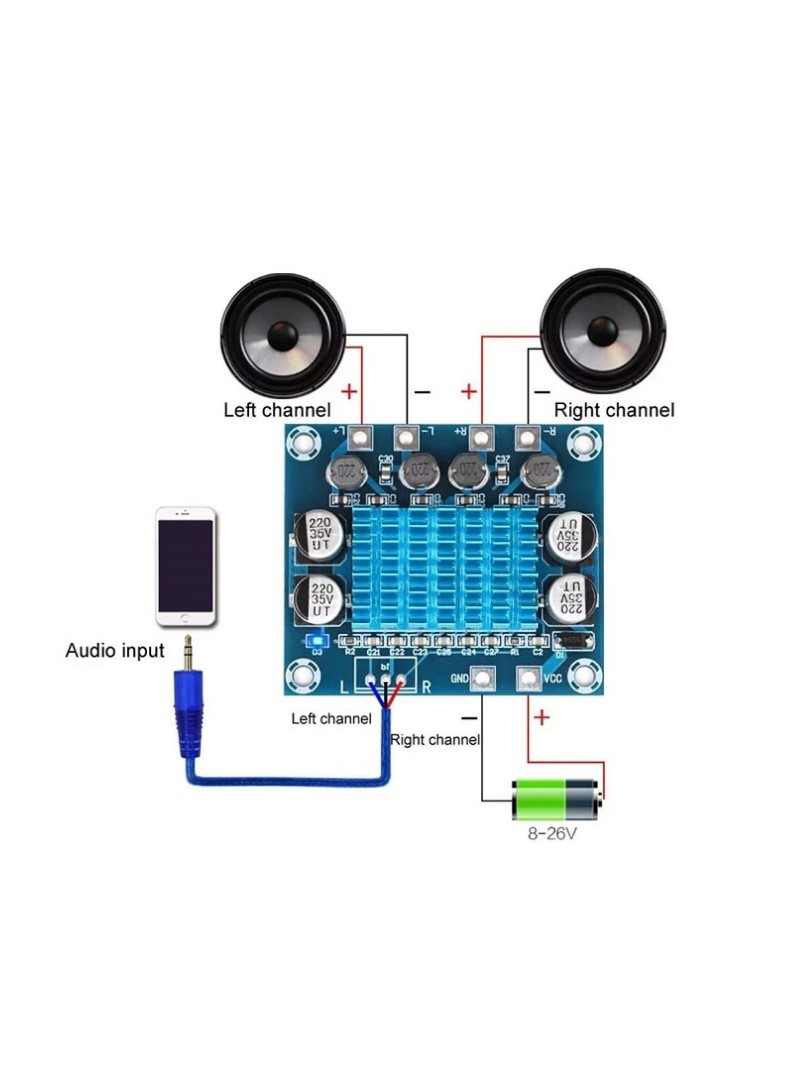

Napięcie zasilania: DC 8–26V

Zalecane napięcie robocze: DC 12–24V

Prąd wejściowy: ≥ 3A

Obsługiwana impedancja głośników: 4–8Ω

Stosunek sygnału do szumu: 100 dB

Topologia wzmacniacza: BTL (bridge-tied load)

Zabezpieczenia: przeciwprzepięciowe, ograniczenie prądu wyjściowego

Uwagi

Do osiągnięcia pełnej mocy wyjściowej wymagane jest odpowiednie zasilanie o odpowiedniej sprawny prądowej.

Podczas pracy przy dużych mocach należy zapewnić odpowiednią wentylację modułu.

Moduł przeznaczony jest wyłącznie do podłączenia pasywnych głośników.

Typowe zastosowania

Budowa systemów głośnikowych stereo DIY

Instalacje audio w pojazdach i samochodach

Domowe systemy audio i multimedialne

Głośniki komputerowe i biurkowe

Niestandardowe projekty wzmacniaczy audio

Zawartość zestawu

1 × moduł wzmacniacza audio cyfrowego XH-A232 TPA3110 30W+30W stereo

Moduł wzmacniacza XH-A232 łączy wysoką sprawność wzmacniania klasy D z solidną konstrukcją i wbudowanymi zabezpieczeniami, stanowiąc kompaktowe rozwiązanie dla współczesnych projektów audio opartych na technologii cyfrowej.
