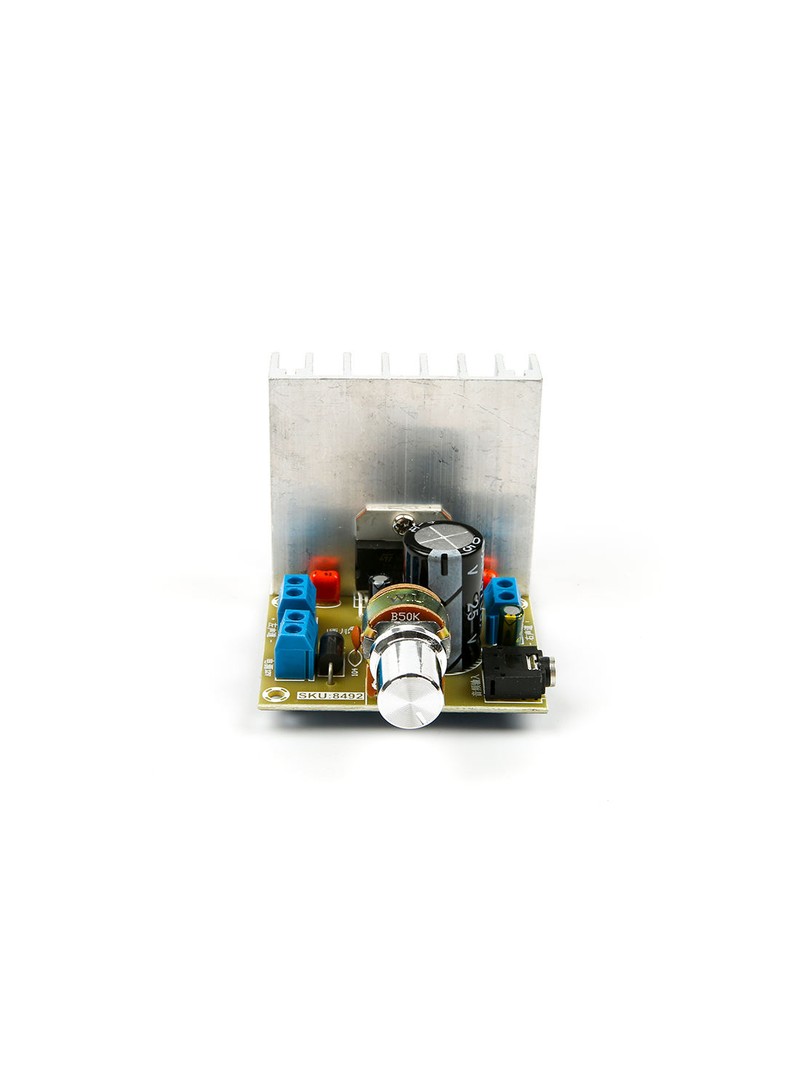

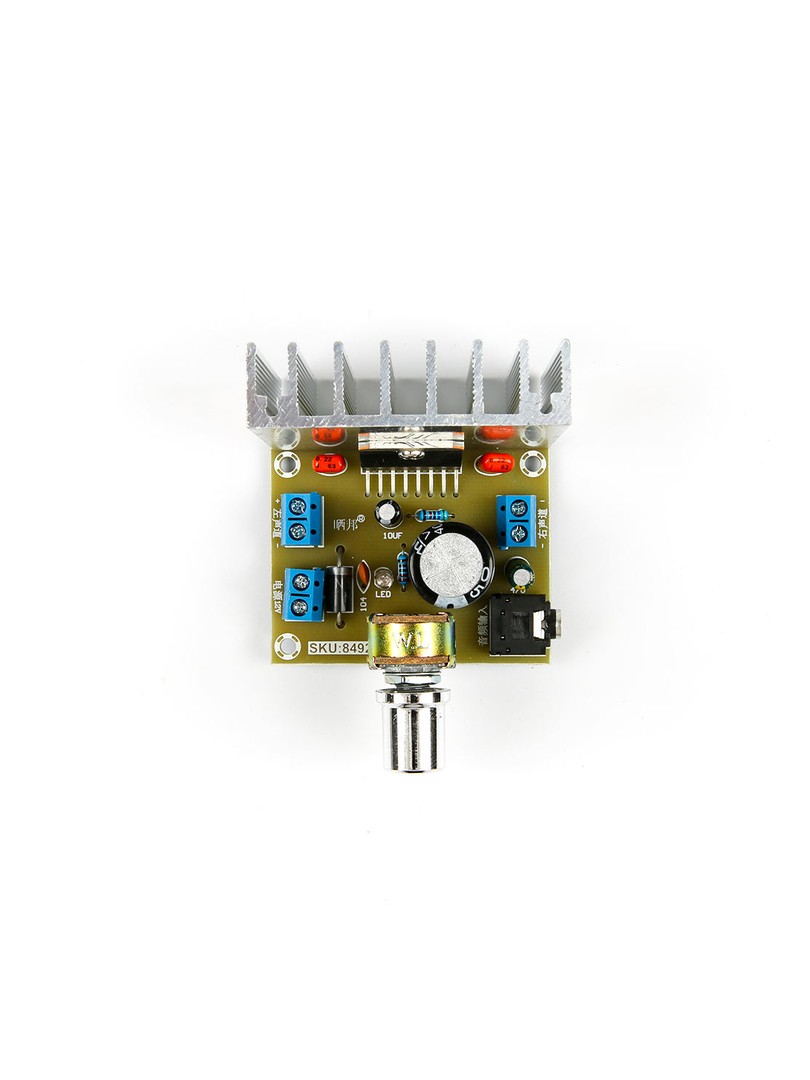

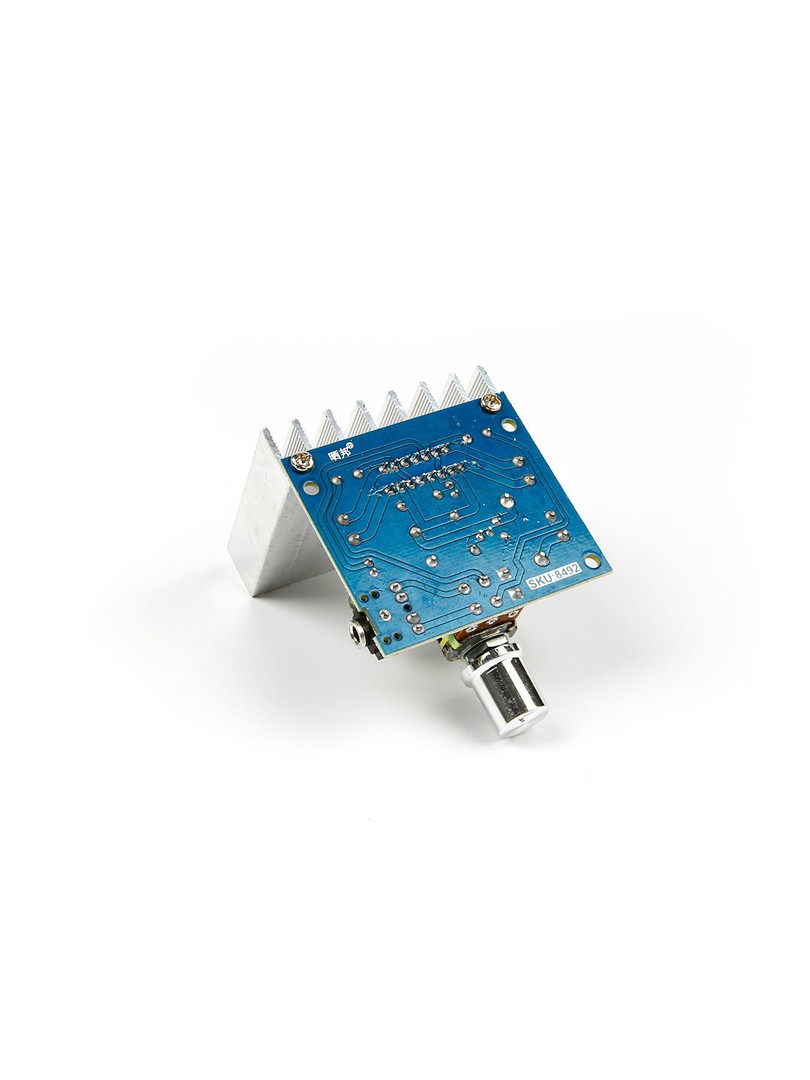

Moduł wzmacniacza mocy audio ProRock TDA7377 to dwukanałowy wzmacniacz stereofoniczny przeznaczony do zasilania głośników półkowych, systemów samochodowych oraz kompaktowych projektów audio. Płytka wykorzystuje układ scalony TDA7377 pracujący w klasie AB z komplementarnym stopniem wyjściowym i wewnętrznie ustabilizowanym wzmocnieniem.

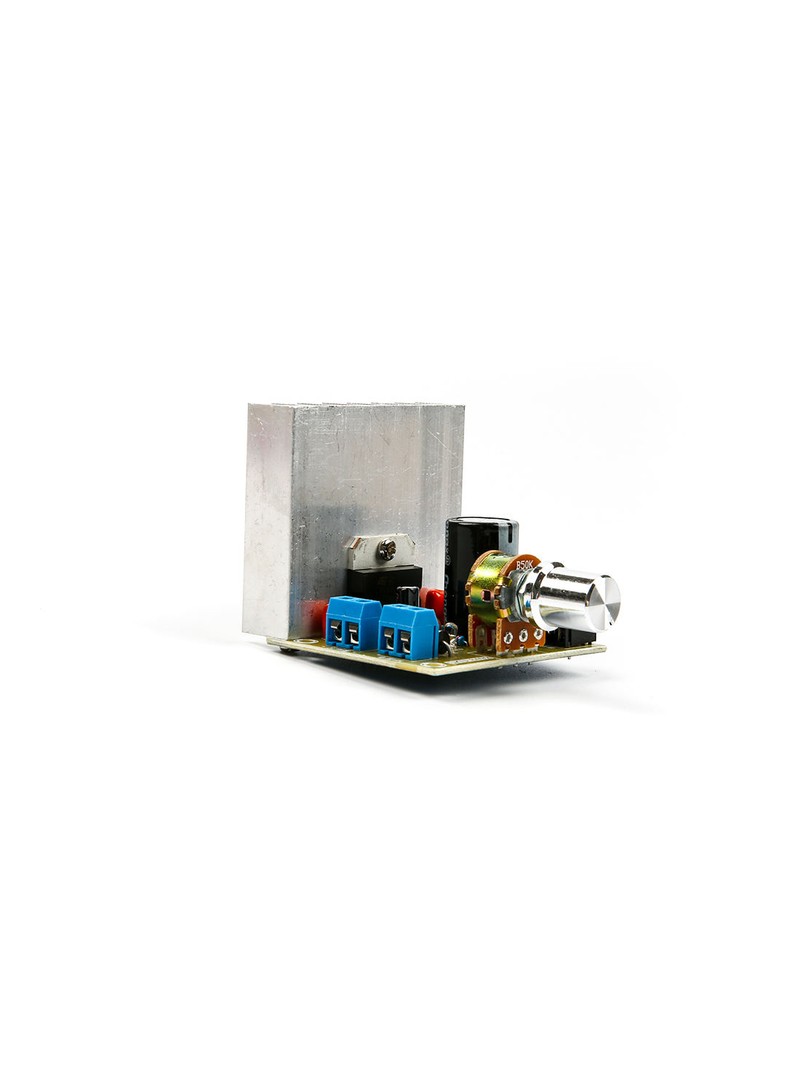

Moduł wyposażono w zmodernizowany radiator aluminiowy zapewniający efektywne odprowadzanie ciepła podczas pracy z wysoką mocą wyjściową. Wbudowane układy diagnostyczne i zabezpieczenia zwiększają działający i stałe działania w długotrwałej eksploatacji.

Główne cechy

Dwukanałowe wzmacnianie stereo: zapewnia pełne odwzorowanie dźwięku z rozdzielnością lewego i prawego kanału

Niska szumowość: wysoki stosunek sygnału do szumu gwarantuje czystość dźwięku

Klasa AB: technologia zapewniająca naturalny i stałe charakter brzmienia

Kompaktowa konstrukcja: niewielkie wymiary przy zachowaniu wysokiej mocy wyjściowej

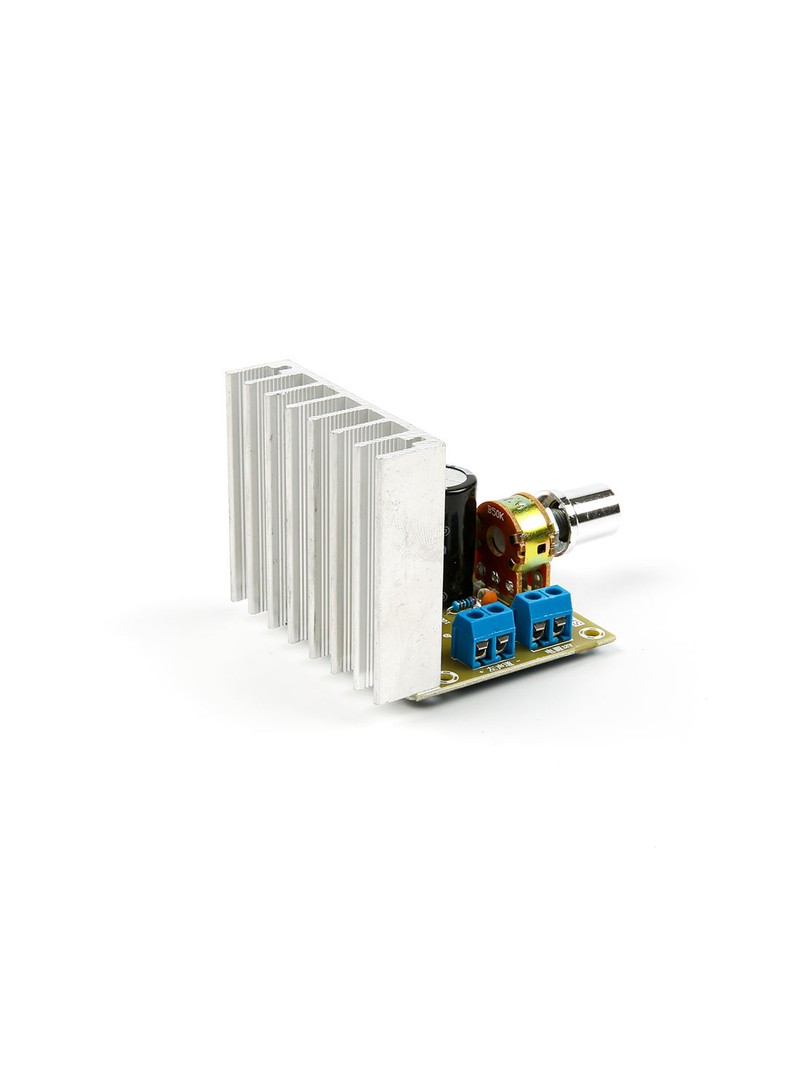

Ulepszone chłodzenie: grubszy radiator aluminiowy zwiększa efektywność rozpraszania ciepła

Wbudowane zabezpieczenia: układy diagnostyczne i protekcyjne chronią wzmacniacz przed uszkodzeniem

Szeroka kompatybilność: współpracuje z różnymi źródłami audio i głośnikami pasywnymi

Wskaźnik zasilania: niebieska dioda LED sygnalizująca pracę modułu

Zasada działania

Moduł wykorzystuje układ scalony TDA7377 pracujący w klasie AB z w pełni komplementarnym stopniem wyjściowym. Wzmocnienie jest ustalone wewnętrznie w układzie, co minimalizuje liczbę wymaganych komponentów zewnętrznych. Komplementarna struktura stopnia wyjściowego zapewnia niskie zniekształcenia i wysoką sprawność przetwarzania sygnału audio na obu kanałach niezależnie.

Specyfikacja techniczna

Typ produktu: moduł wzmacniacza mocy audio

Układ scalony: TDA7377

Klasa wzmacniacza: AB

Konfiguracja kanałów: 2.0 stereo

Moc wyjściowa na kanał: 35W

Moc całkowita: 70W

Impedancja głośników: 4Ω – 8Ω

Zalecana moc głośników: 10W – 50W na kanał

Napięcie zasilania: DC 9V – 15V

Typowe napięcie pracy: DC 12V

Zalecana moc zasilacza: 50W – 100W

Pasmo przenoszenia: 20 Hz – 20 kHz

Sterowanie wzmocnieniem: wewnętrzne wzmocnienie stałe

Chłodzenie: zmodernizowany radiator aluminiowy

Wskaźnik: niebieska dioda LED zasilania

Uwagi

Aby uzyskać znamionową moc wyjściową, należy użyć odpowiedniego zasilacza o mocy zgodnej ze specyfikacją.

Podczas pracy z wysoką mocą należy zapewnić odpowiednią wentylację modułu.

Moduł przeznaczony jest wyłącznie do podłączania głośników pasywnych.

Typowe zastosowania

Wzmacniacze dla głośników półkowych

Systemy audio samochodowe i pojazdowe

Telewizory kineskopowe i odbiorniki radiowe

Projekty DIY wysokiej mocy audio

Kompaktowe wzmacniacze domowe

Zawartość zestawu

1 × moduł wzmacniacza TDA7377 DC 12V 35W dwukanałowy

Moduł wzmacniacza ProRock TDA7377 stanowi rozwiązanie do budowy systemów stereofonicznych wymagających dwukanałowego wzmocnienia mocy z niskim poziomem szumów i efektywnym systemem chłodzenia. Konstrukcja oparta na klasie AB i komplementarnym stopniu wyjściowym zapewnia stałe pracę przy różnych impedancjach obciążenia.
