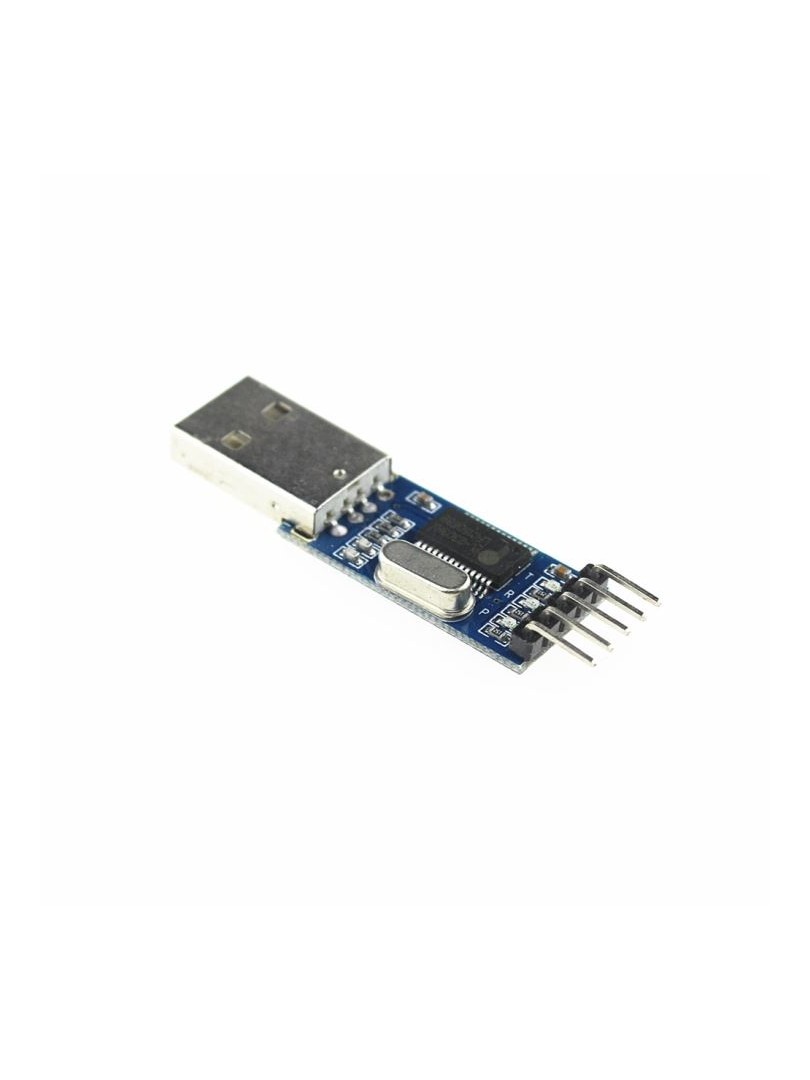

Moduł ProRock PL2303HX to kompaktowy konwerter USB na UART (TTL) przeznaczony do programowania mikrokontrolerów STC, Arduino Pro Mini oraz komunikacji szeregowej z modułami GPS, GSM i innymi urządzeniami wbudowanymi. Układ wykorzystuje sprawdzony chip PL2303HX zapewniający stałe transfer danych przy szerokiej kompatybilności systemowej.

Moduł wyposażono w podwójne wyjście zasilania, diody LED sygnalizujące transmisję danych oraz bezpiecznik samoczynny chroniący port USB przed zwarciem. Płytka pokryta jest przezroczystą rurką termokurczliwą dla izolacji elektrycznej i ochrony mechanicznej.

Główne cechy

Chip PL2303HX: popularny kontroler do konwersji USB na interfejs szeregowy TTL

Podwójne zasilanie: dostępne wyprowadzenia z napięciem zarówno dla układów niskonapięciowych jak i standardowych

Diody LED RX/TX: wizualizacja przesyłania i odbierania danych w czasie rzeczywistym

Bezpiecznik samoczynny: automatyczna ochrona przed przeciążeniem prądowym i zwarciem

Izolacja termokurczliwa: przezroczysta osłona zabezpieczająca przed przypadkowym zamknięciem obwodu

Kompatybilność systemowa: obsługa szerokiego zakresu systemów operacyjnych Windows oraz nowszych platform

Zasada działania

Moduł realizuje konwersję sygnałów USB na szeregowy interfejs UART z poziomami logicznymi TTL. Chip PL2303HX dekoduje pakiety USB i generuje sygnały RX (odbieranie) oraz TX (nadawanie) kompatybilne z logiką mikrokontrolerów. Diody LED sygnalizują aktywność na liniach transmisji. Bezpiecznik samonaprawialny ogranicza prąd wyjściowy, automatycznie resetując się po ustąpieniu przeciążenia.

Specyfikacja techniczna

Typ konwertera: USB na TTL (UART)

Chip główny: PL2303HX

Obsługa USB: USB 1.1 / USB 2.0 / USB 3.0

Napięcie logiczne: 3.3V / 5V

Wskaźniki: diody LED RX i TX

Ochrona: bezpiecznik samoczynny 500mA

Wymiary: około 50 × 15 × 7 mm

Masa netto: około 5 g

Kolor PCB: niebieski

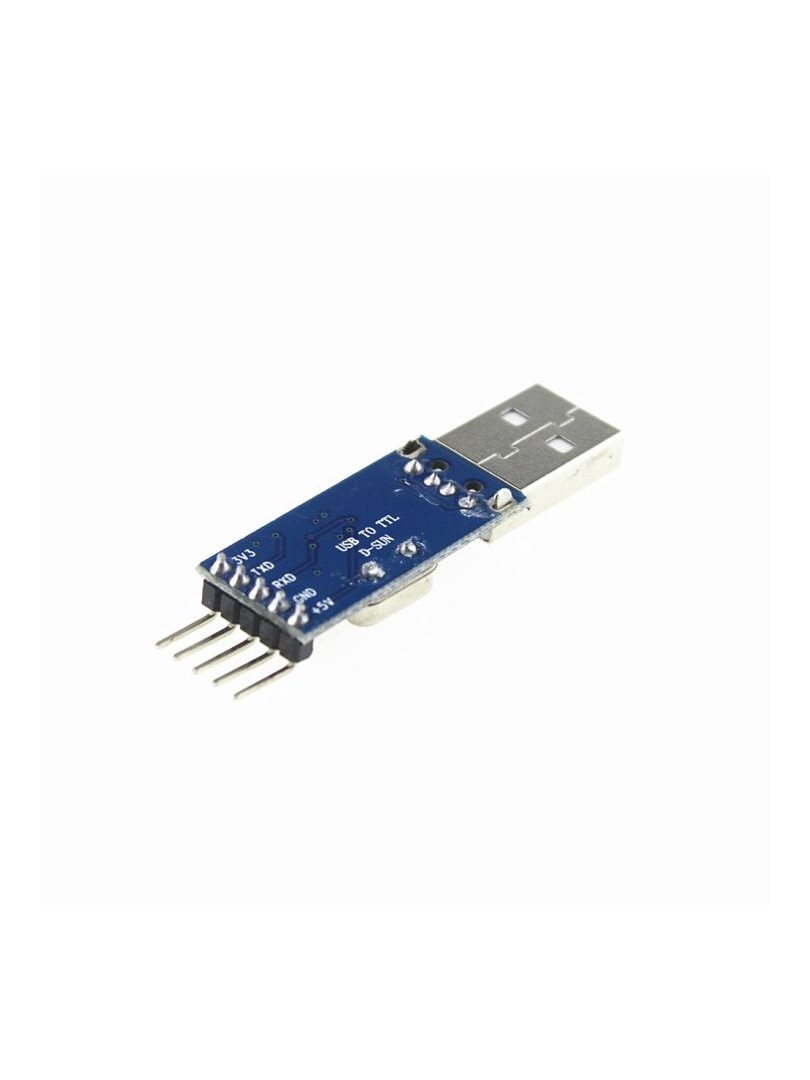

Wyprowadzenia (Pinout)

VCC (3.3V): wyjście zasilania 3.3V

VCC (5V): wyjście zasilania 5V

GND: masa wspólna

TXD: transmisja danych (wyjście z modułu)

RXD: odbieranie danych (wejście do modułu)

Uwagi

Podczas podłączania do urządzeń docelowych należy prawidłowo skrzyżować linie TX ↔ RX.

Należy wybrać odpowiednie wyprowadzenie zasilania zgodnie z wymaganiami napięciowymi układu docelowego.

Moduł generuje sygnały UART na poziomach TTL, a nie poziomach napięciowych RS-232.

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika PL2303HX.

Typowe zastosowania

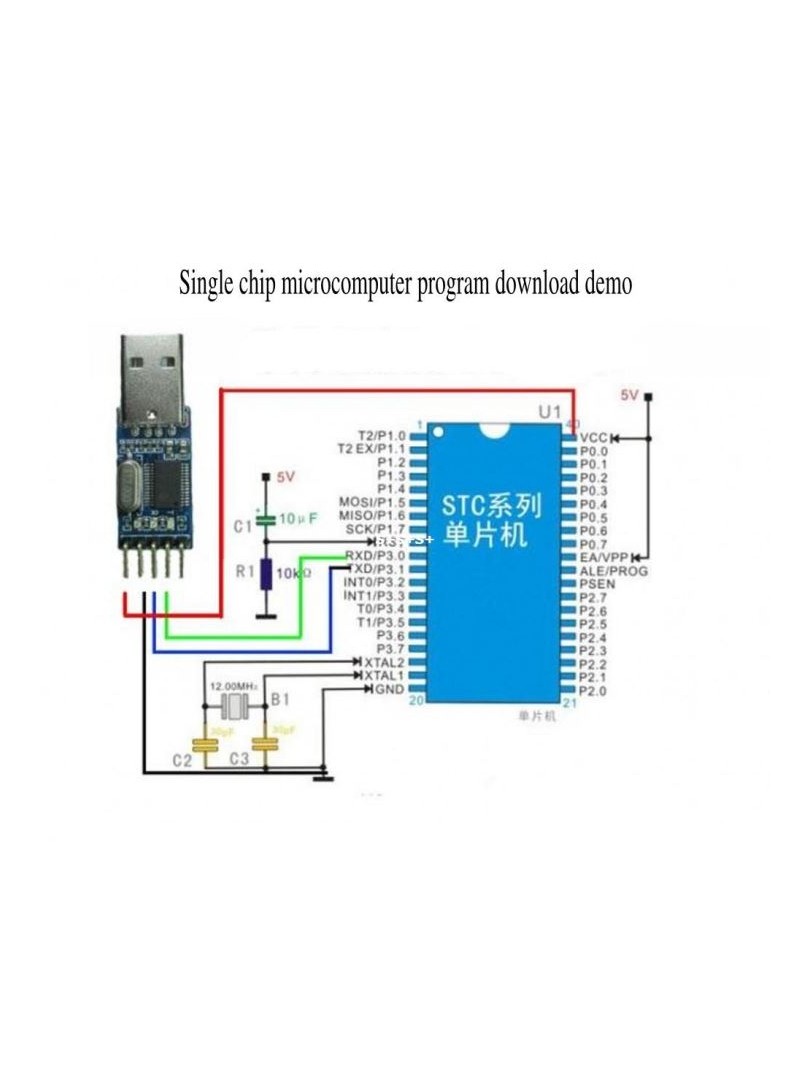

Programowanie mikrokontrolerów STC

Wgrywanie oprogramowania do Arduino Pro Mini

Komunikacja szeregowa USB do TTL

Konfiguracja modułów GPS, GSM i innych urządzeń peryferyjnych

Debugowanie i testowanie systemów wbudowanych

Zawartość zestawu

1 × Moduł konwertera USB na TTL ProRock PL2303HX

Moduł ProRock PL2303HX stanowi ekonomiczne i praktyczne rozwiązanie do komunikacji szeregowej oraz programowania mikrokontrolerów, łącząc funkcje ochronne, wizualizację transmisji danych i szeroką kompatybilność w kompaktowej formie.
