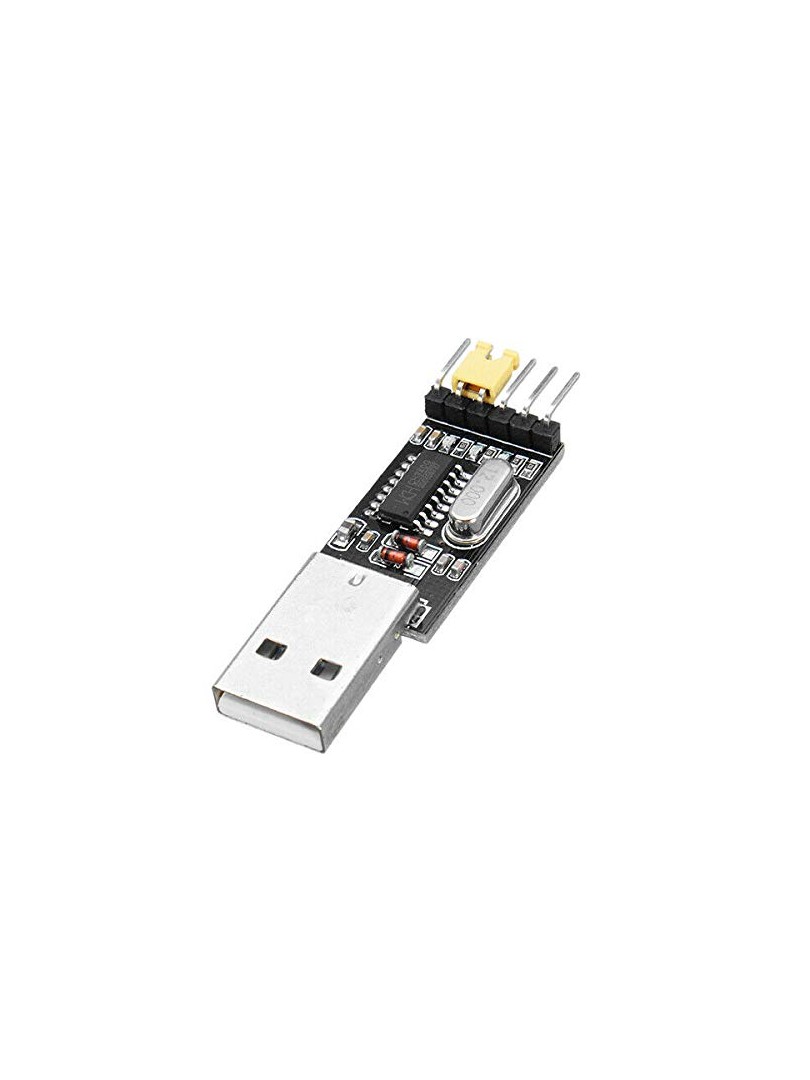

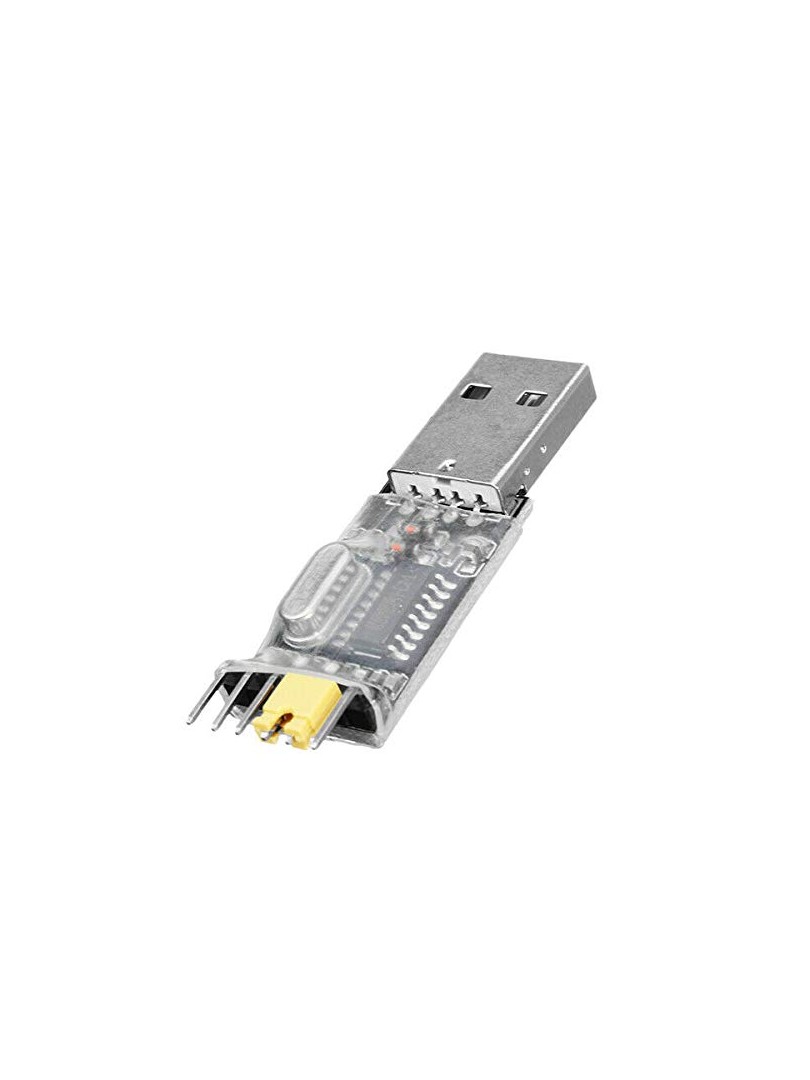

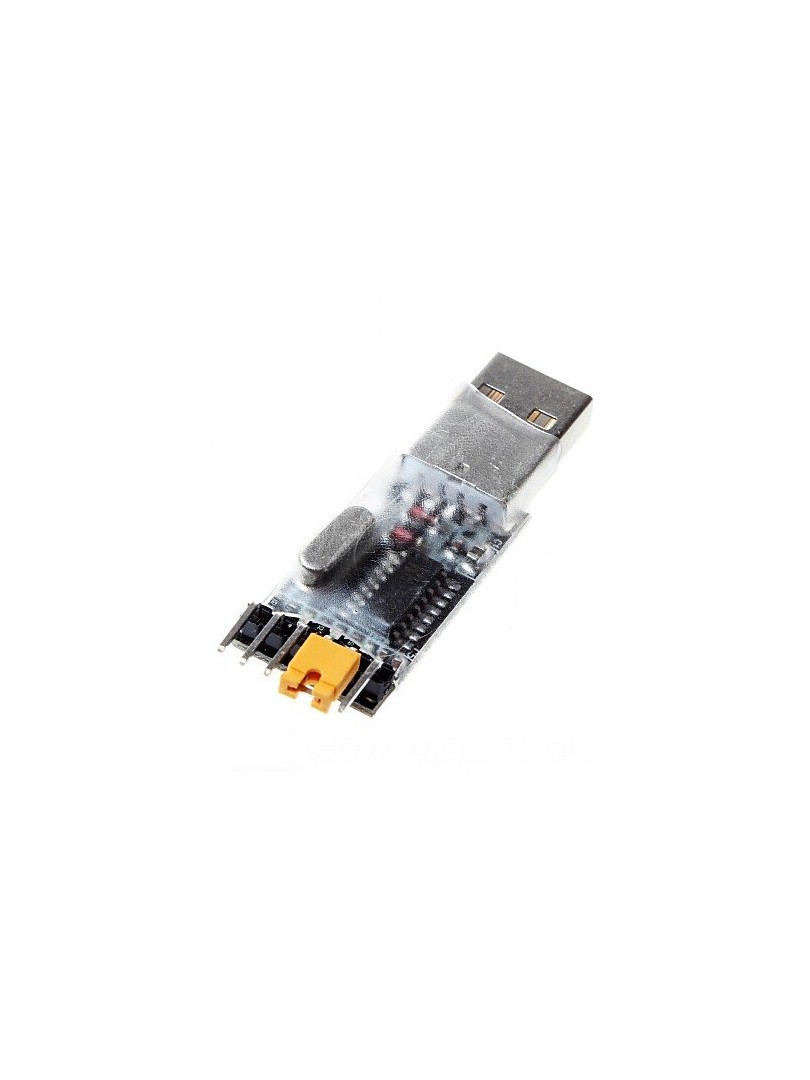

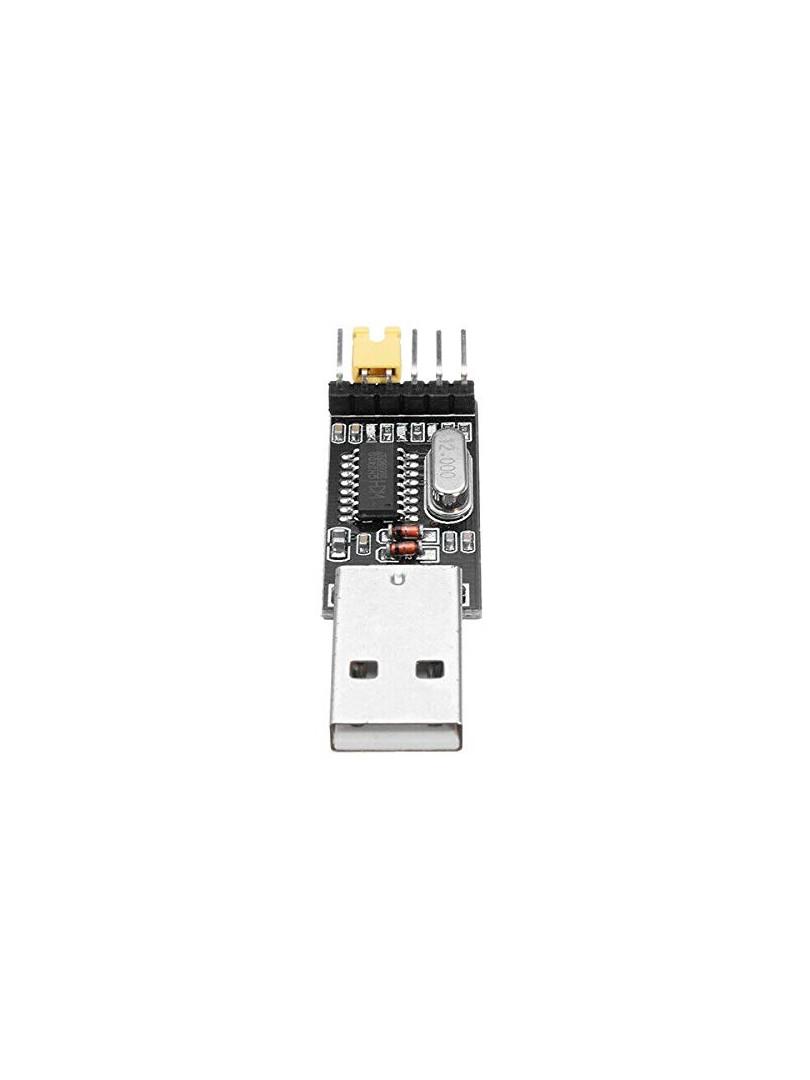

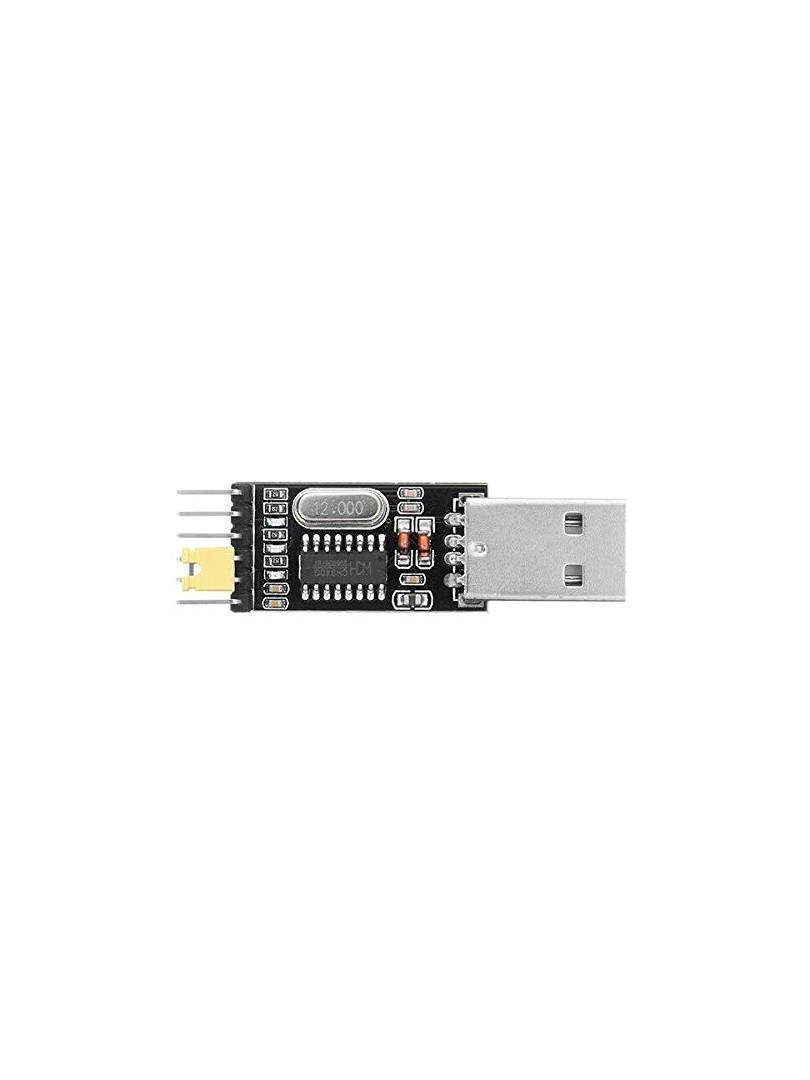

Konwerter USB TTL UART oparty na układzie CH340G to kompaktowy adapter umożliwiający komunikację szeregową między komputerem a mikrokontrolerami, płytkami Arduino oraz urządzeniami wbudowanymi. Moduł wyposażono w przełącznik poziomu napięcia logicznego, co pozwala na bezpieczne połączenie zarówno z systemami niskonapięciowymi, jak i standardowymi pięciowoltowymi.

Urządzenie przeznaczone jest dla twórców projektów elektronicznych, inżynierów oraz osób uczących się programowania mikrokontrolerów. Moduł stanowi funkcjonalną alternatywę dla adapterów bazujących na układach FT232 i CP2102.

Główne cechy

Układ CH340G: zapewnia stałe konwersję sygnałów USB na interfejs szeregowy UART

Przełączalny poziom logiczny: możliwość wyboru między trybem niskonapięciowym a standardowym poprzez przełącznik montażowy

Szerokie wsparcie systemów operacyjnych: kompatybilność z najpopularniejszymi platformami programistycznymi

Uniwersalny interfejs USB: współpraca z portami różnych generacji zapewnia elastyczność podłączenia

Kompaktowa konstrukcja: niewielkie wymiary ułatwiają integrację w projektach o ograniczonej przestrzeni

Zasada działania

Moduł realizuje konwersję sygnałów USB na interfejs szeregowy UART poprzez układ CH340G. Komputer rozpoznaje adapter jako wirtualny port szeregowy, umożliwiając dwukierunkową transmisję danych przez linie RX i TX. Przełącznik poziomu napięcia modyfikuje amplitudę sygnałów logicznych, dopasowując je do wymagań podłączonego urządzenia.

Specyfikacja techniczna

Typ modułu: konwerter USB na TTL UART

Układ główny: CH340 / CH340G

Interfejs USB: USB 1.1 / USB 2.0 / USB 3.0 kompatybilny

Napięcie logiczne: 3.3V / 5V (wybieralne przełącznikiem)

Obsługiwane systemy: Windows XP / 7 / 8 / 10, macOS, Linux, Android

Wymiary: około 7 × 5.2 × 0.8 cm

Masa netto: około 11 g

Wyprowadzenia

RX: linia odbioru danych szeregowych

TX: linia nadawania danych szeregowych

GND: masa układu

Uwagi

Przed podłączeniem należy ustawić przełącznik na odpowiedni poziom napięcia logicznego odpowiadający docelowemu urządzeniu.

Moduł realizuje konwersję na poziomy TTL UART, nie obsługuje standardu RS232.

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.

Typowe zastosowania

Programowanie płytek Arduino oraz monitorowanie portu szeregowego

Wgrywanie oprogramowania do modułów ESP8266 i ESP32

Komunikacja szeregowa z mikrokontrolerami i systemami wbudowanymi

Realizacja adapterów szeregowych w projektach elektroniki użytkowej

Zastosowania edukacyjne i prototypowanie

Zawartość zestawu

1 × moduł konwertera USB TTL UART CH340G ProRock

Konwerter USB TTL UART ProRock CH340G stanowi praktyczne narzędzie do komunikacji szeregowej i programowania mikrokontrolerów, łączące funkcjonalność, kompatybilność oraz prostotę obsługi w codziennej pracy twórców i inżynierów elektroniki.
