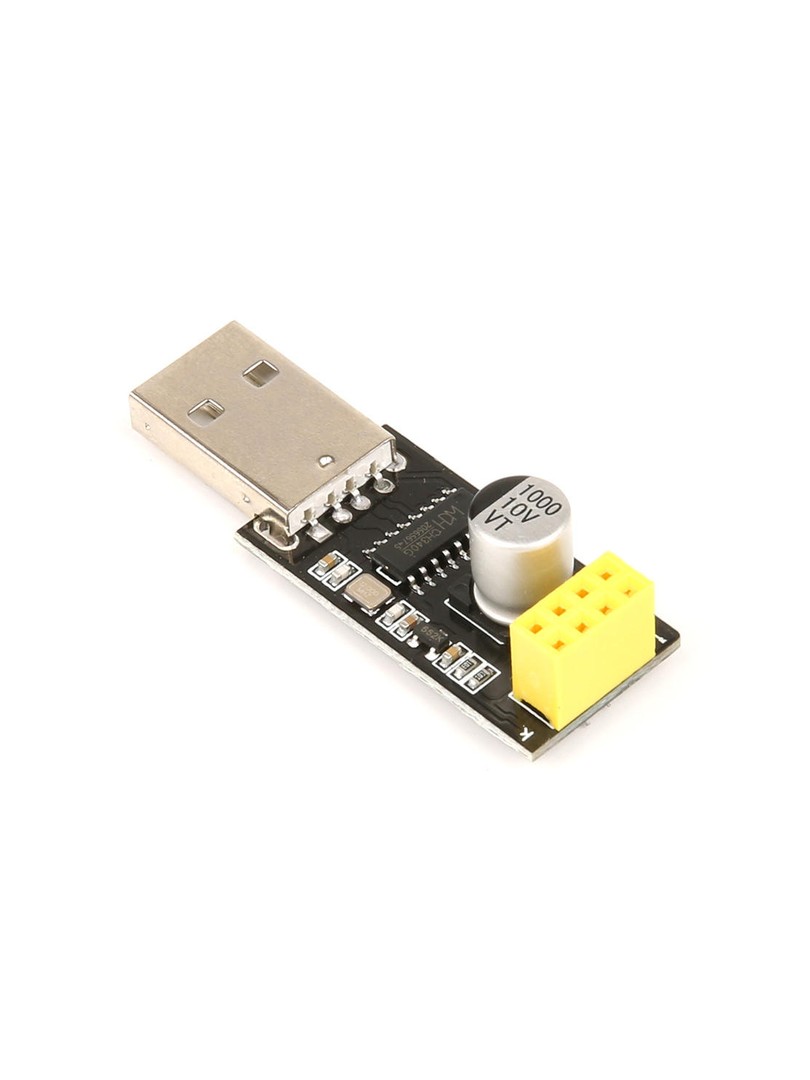

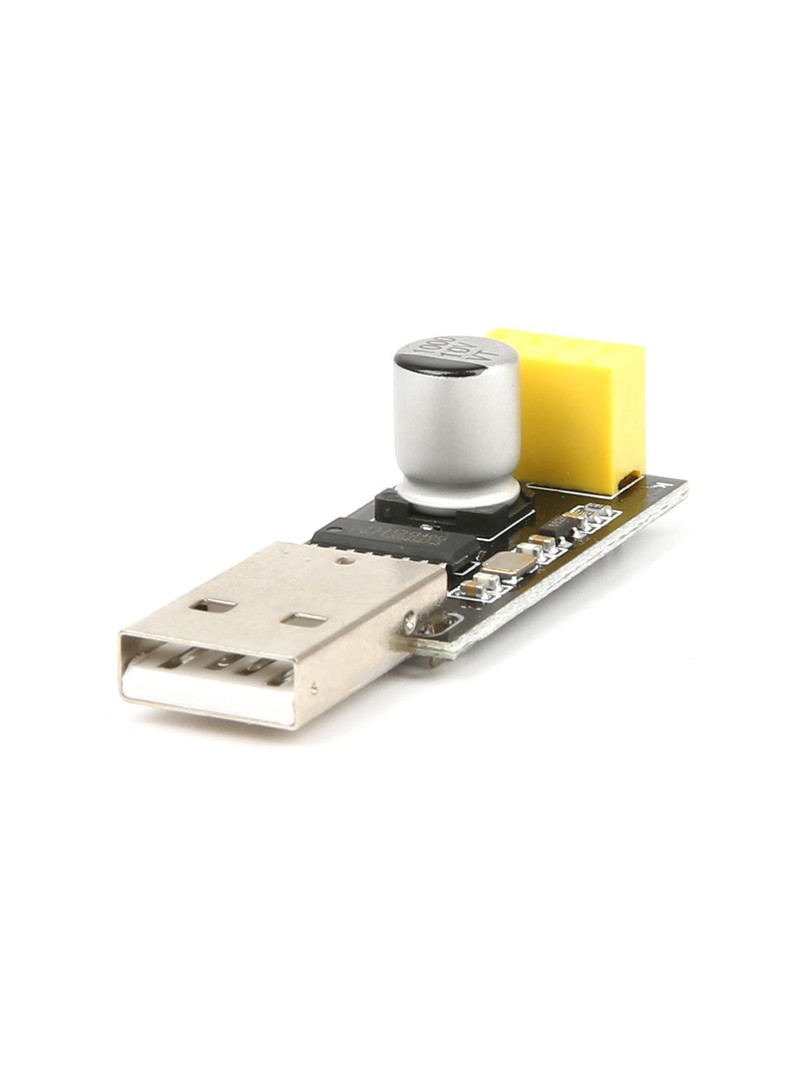

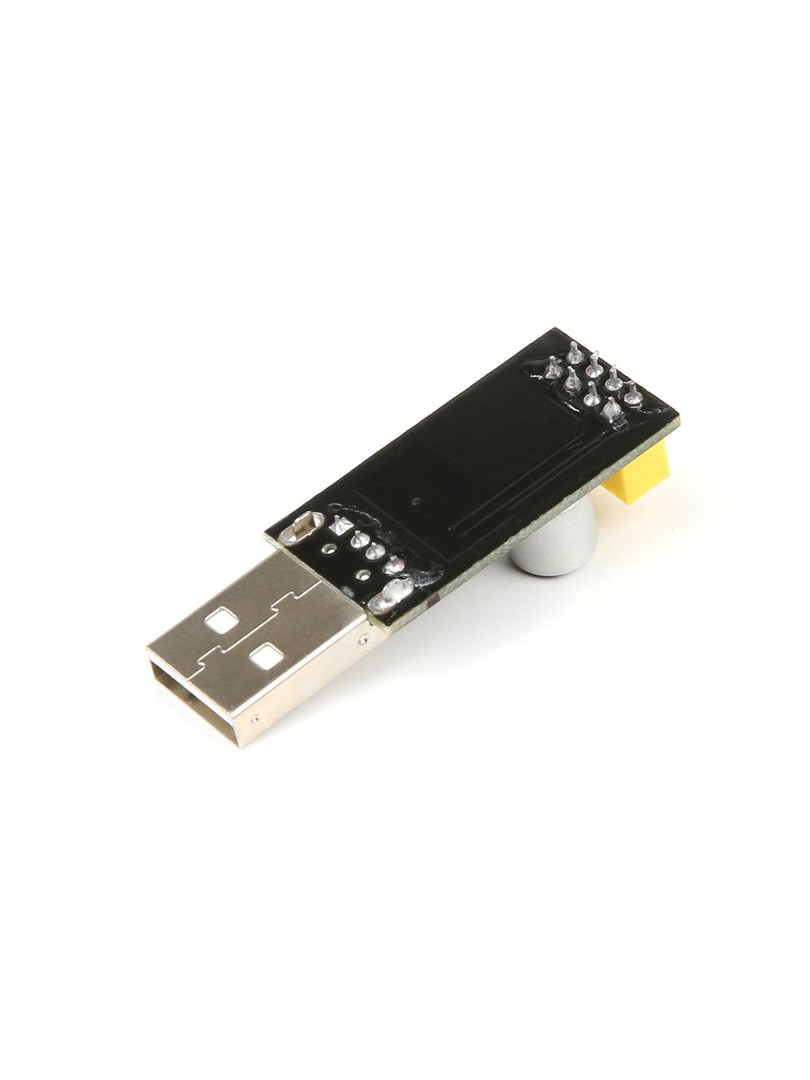

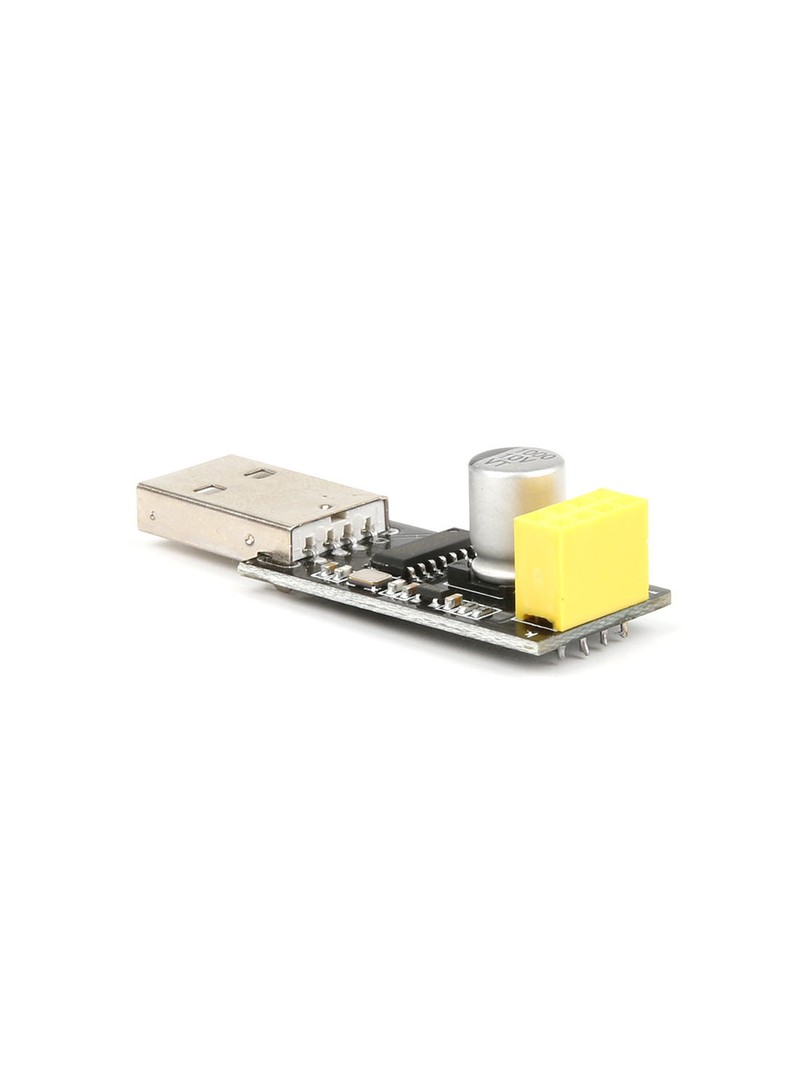

Programator USB ESP8266 ProRock to kompaktowy adapter USB przeznaczony do wgrywania firmware'u oraz komunikacji szeregowej z modułami WiFi opartymi na ESP8266. Urządzenie umożliwia wygodne połączenie modułu docelowego z komputerem w celu programowania, debugowania oraz monitorowania logów. Płytka zawiera interfejs USB-UART oraz elementy stabilizujące zasilanie, które pomagają ograniczyć resetowania spowodowane skokami prądu podczas aktywności WiFi.

Linie kontrolne boot i reset ułatwiają przejście w tryb flashowania w zależności od konfiguracji modułu docelowego i okablowania. Produkt jest przeznaczony dla hobbystów, inżynierów oraz osób uczących się programowania mikrokontrolerów WiFi.

Główne cechy

Programowanie USB-UART: umożliwia wgrywanie oprogramowania i debugowanie szeregowe modułów ESP8266

Interfejs CH340: układ konwersji USB-UART wspierany przez większość systemów operacyjnych

Kontrola Boot i Reset: zapewnia sygnały BOOT i RST ułatwiające proces flashowania

Stabilizacja zasilania: wbudowany kondensator buforuje skoki napięcia podczas transmisji WiFi

Przystosowanie dla deweloperów: odpowiedni do szybkiego prototypowania, testowania i projektów edukacyjnych

Zasada działania

Konwersja USB-szeregowa realizowana przez układ CH340 przekształca dane USB na sygnały szeregowe UART. Wbudowany kondensator elektrolityczny wygładza skoki prądowe występujące podczas aktywności bezprzewodowej modułu. Sygnały boot i reset pozwalają na wprowadzenie modułu docelowego w tryb flashowania bez konieczności fizycznego manipulowania przyciskami.

Specyfikacja techniczna

Typ produktu: adapter USB do programowania modułów WiFi

Platforma docelowa: moduły ESP8266

Układ USB-UART: CH340

Kondensator stabilizujący: 1000 µF kondensator elektrolityczny

Obudowa kryształu: SMD 3225

Kolor: czarny

Wyprowadzenia (Pinout)

VCC: wyjście zasilania do modułu docelowego

GND: masa

TXD: nadawanie UART

RXD: odbieranie UART

EN: kontrola enable

BOOT: kontrola trybu boot

RST: kontrola reset

Uwagi

W przypadku niektórych systemów operacyjnych wymagana jest instalacja sterownika CH340G.

Przed podłączeniem należy sprawdzić poziom napięcia na wyjściu VCC oraz orientację modułu docelowego.

Zaleca się stosowanie wysokiej jakości kabla USB oraz stałe źródła zasilania USB.

Typowe zastosowania

Wgrywanie firmware'u do modułów WiFi ESP8266

Debugowanie szeregowe i monitorowanie logów

Szybkie prototypowanie projektów IoT

Edukacja i eksperymenty z komunikacją bezprzewodową

Zawartość zestawu

1 × Programator USB ESP8266 ProRock z kontrolą Boot i Reset

Praktyczne narzędzie do wygodnego flashowania modułów ESP8266, debugowania szeregowego oraz prowadzenia prac programistycznych w zakresie komunikacji WiFi.
