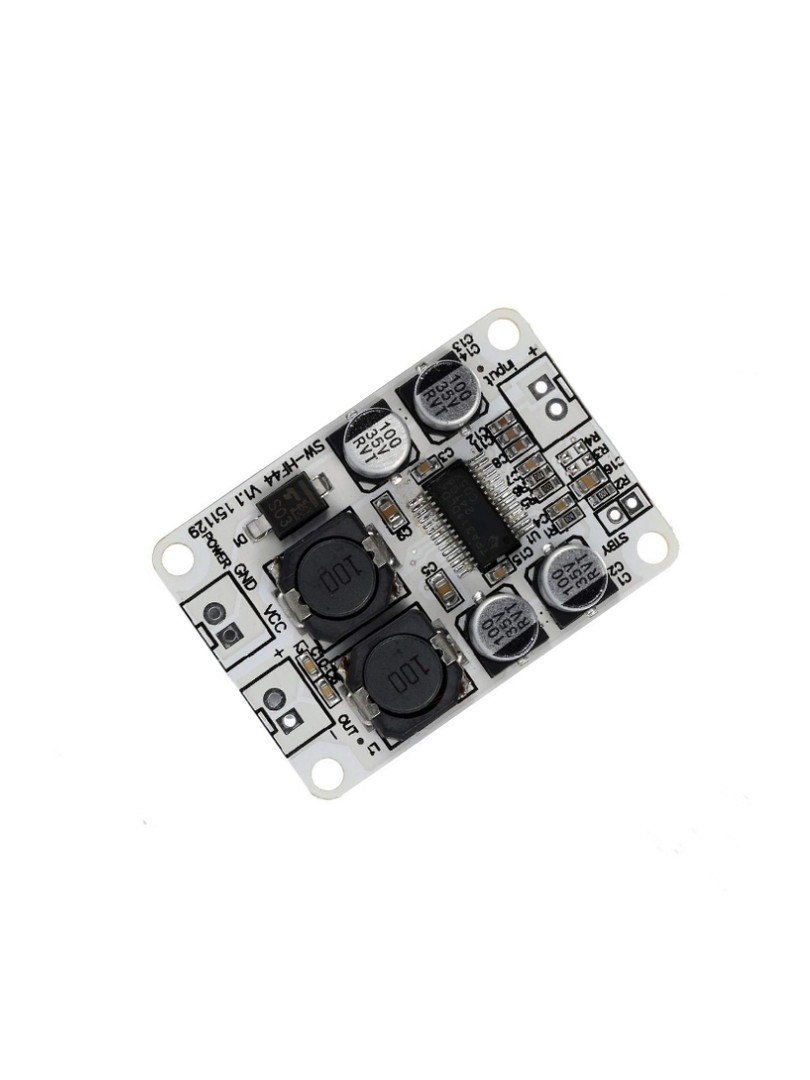

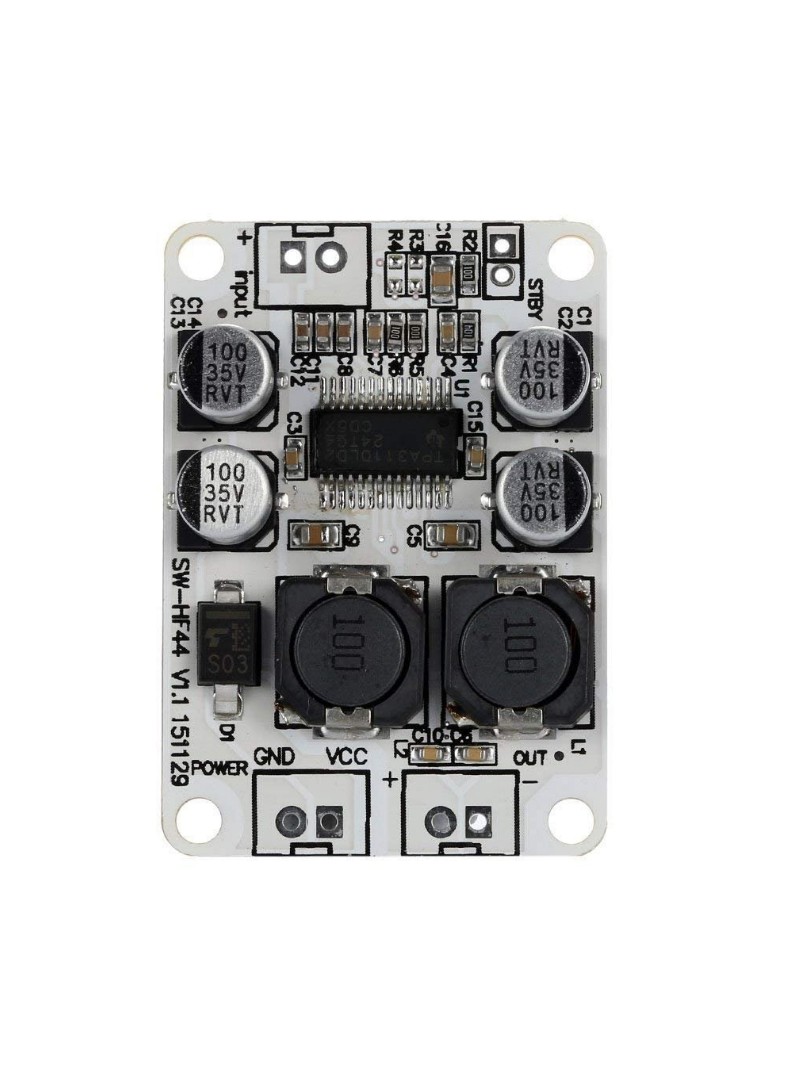

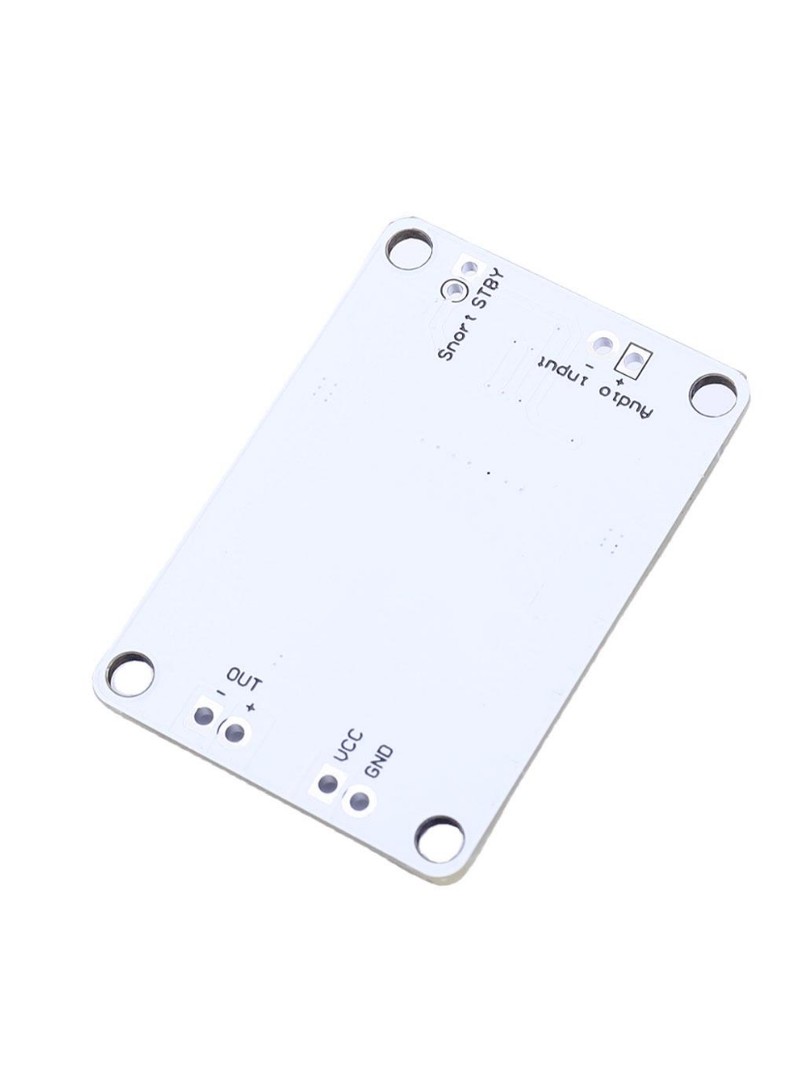

Moduł wzmacniacza cyfrowego TPA3110 PBTL to kompaktowa płytka monofoniczna klasy D przeznaczona do zasilania pojedynczego głośnika pasywnego w systemach audio wymagających oszczędności miejsca i energii. Układ pracuje w konfiguracji PBTL (Parallel Bridge-Tied Load), która optymalizuje parametry wyjściowe dla zastosowań monofonicznych.

Moduł znajduje zastosowanie w budowie przenośnych głośników Bluetooth, modyfikacji systemów samochodowych oraz domowych instalacjach audio. Niska emisja ciepła i wysoka sprawność energetyczna umożliwiają długotrwałą pracę bez konieczności aktywnego chłodzenia.

Główne cechy

Wzmacniacz cyfrowy klasy D: zapewnia wysoką sprawność energetyczną przy minimalnym wydzielaniu ciepła

Konfiguracja PBTL: zoptymalizowana topologia dla pojedynczego głośnika pasywnego

Kompaktowa konstrukcja: małe wymiary płytki umożliwiają montaż w ograniczonej przestrzeni

Zestaw impedancji: kompatybilność z głośnikami o różnych oporach wejściowych

Niskie zużycie energii: odpowiedni do ciągłej pracy w systemach zasilanych bateryjnie

Zasada działania

Wzmacniacz wykorzystuje układ TPA3110 pracujący w konfiguracji PBTL, w której dwa wewnętrzne kanały są połączone równolegle i sterują głośnikiem w trybie mostkowym. Sygnał audio podawany na wejście jest modulowany metodą PWM (modulacja szerokości impulsu), wzmacniany przez stopień mocy klasy D, a następnie filtrowany przez układ LC na wyjściu. Taka architektura minimalizuje straty energii i umożliwia osiągnięcie sprawności przekraczającej dziewięćdziesiąt procent.

Specyfikacja techniczna

Typ produktu: moduł wzmacniacza audio cyfrowego

Układ wzmacniacza: TPA3110

Klasa wzmacniacza: D

Konfiguracja kanałów: mono (PBTL)

Moc wyjściowa: 1 × 30W

Napięcie zasilania: DC 8–26V

Impedancja głośnika: 4Ω / 6Ω / 8Ω (zalecane 8Ω)

Wymiary płytki: ok. 44 × 30 × 10 mm

Masa modułu: ok. 10 g

Uwagi

Do osiągnięcia pełnej mocy wyjściowej wymagane jest zasilanie o odpowiednich parametrach napięciowych i prądowych.

Moduł przeznaczony wyłącznie do pracy z głośnikami pasywnymi o impedancji z zakresu specyfikacji.

Podczas pracy z dużą mocą należy zapewnić odpowiednią wentylację modułu.

Typowe zastosowania

Budowa przenośnych głośników Bluetooth

Modernizacja domowych systemów audio

Modyfikacje instalacji samochodowych

Wbudowane systemy audio w urządzeniach przenośnych

Kompaktowe wzmacniacze monofoniczne

Zawartość zestawu

1 × Moduł wzmacniacza cyfrowego TPA3110 PBTL Mono 30W

Moduł wzmacniacza TPA3110 PBTL łączy wysoką jakość dźwięku z efektywnością energetyczną i kompaktowymi wymiarami, stanowiąc praktyczne rozwiązanie dla monofonicznych zastosowań audio w projektach DIY i systemach wbudowanych.
