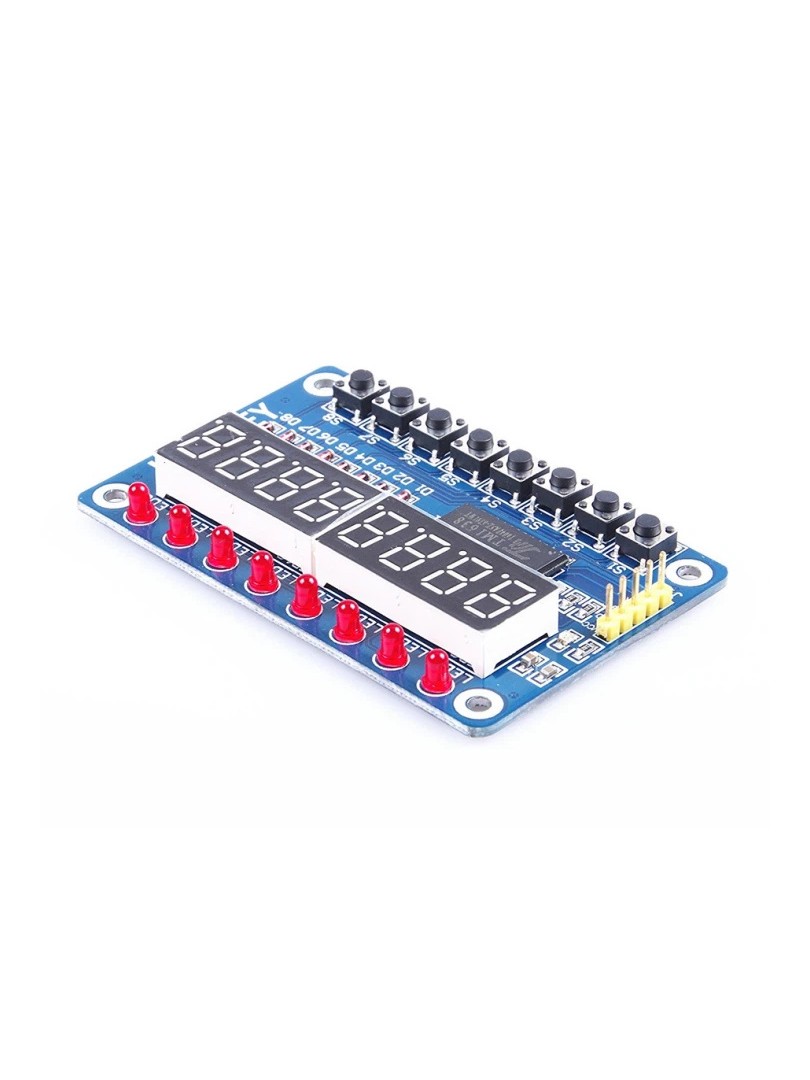

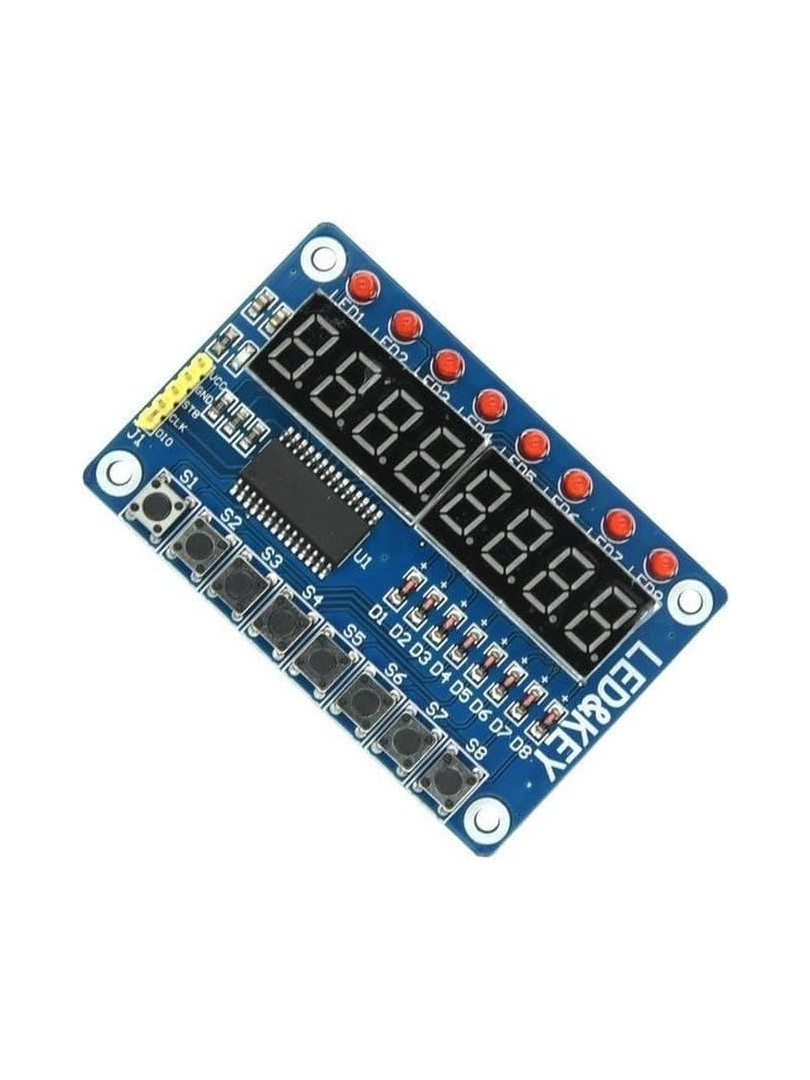

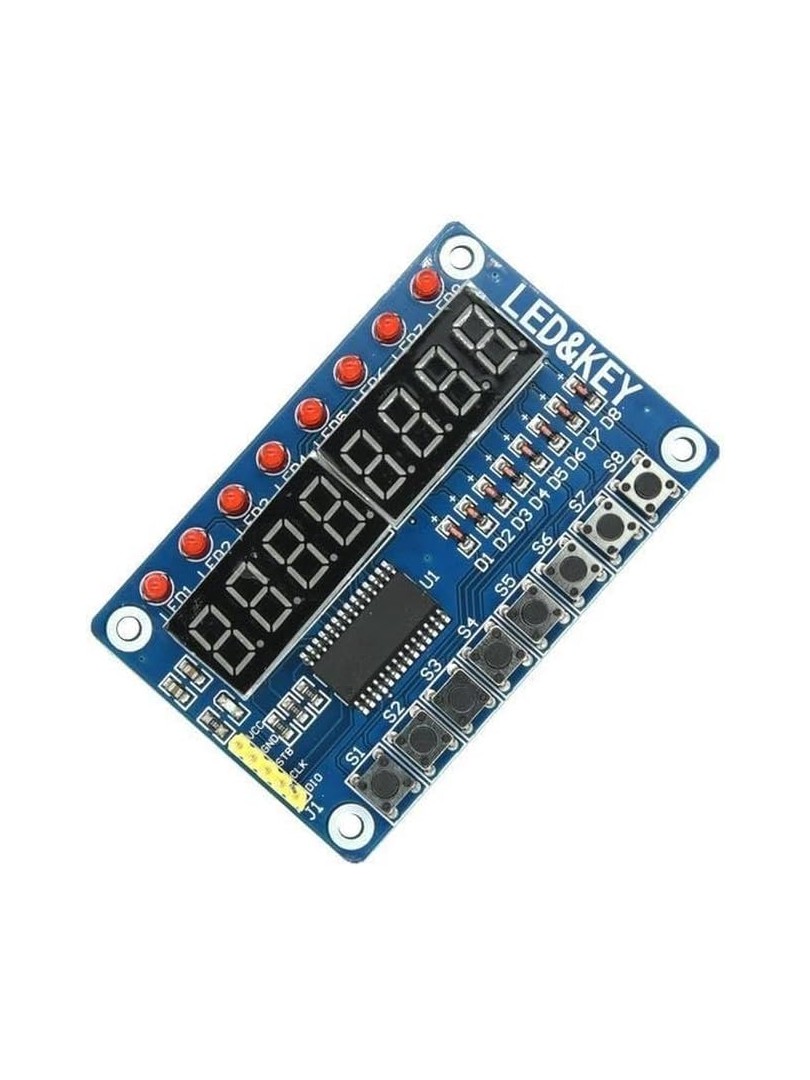

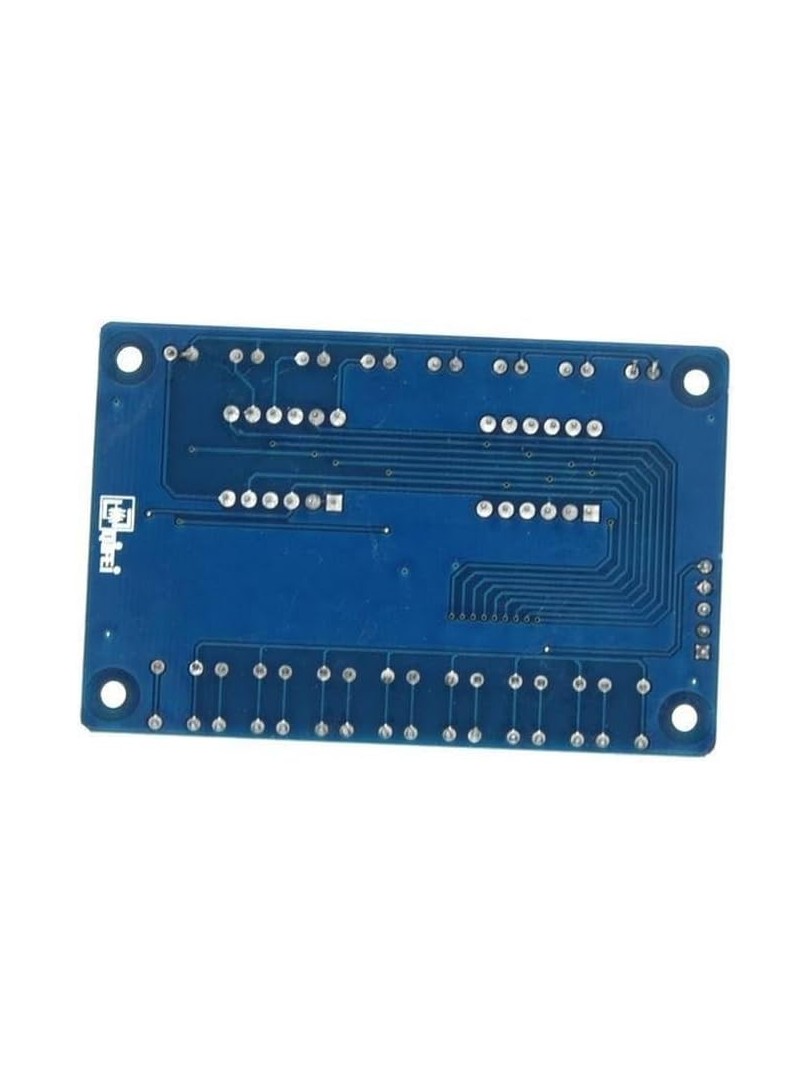

Moduł ProRock TM1638 to zintegrowane rozwiązanie łączące wyświetlacz LED, panel przycisków i diody sygnalizacyjne w jednej płytce. Układ sterujący TM1638 umożliwia obsługę ośmiu cyfr wyświetlacza siedmiosegmentowego, ośmiu przycisków i ośmiu diod LED przy użyciu jedynie trzech linii GPIO mikrokontrolera. Moduł eliminuje potrzebę ręcznego skanowania wyświetlacza i obsługi każdego przycisku osobno – wszystkie operacje odbywają się poprzez zapis i odczyt rejestrów układu TM1638.

Moduł przeznaczony jest dla projektów wymagających kompaktowego interfejsu z wyświetlaczem numerycznym i panelem sterującym. Znajduje zastosowanie w zegarach, timerach, licznikach, panelach nawigacyjnych oraz urządzeniach testowych i edukacyjnych opartych na Arduino, STC i innych mikrokontrolerach.

Główne cechy

Zintegrowany interfejs: wyświetlacz ośmiocyfrowy, panel ośmiu przycisków i ośmiu diod LED na jednej płytce

Układ TM1638: wbudowany sterownik obsługujący wyświetlacz i skanowanie przycisków bez obciążania mikrokontrolera

Trójprzewodowa magistrala: wymaga tylko trzech linii GPIO mikrokontrolera (STB, CLK, DIO)

Brak skanowania po stronie MCU: odczyt stanu przycisków i aktualizacja wyświetlacza poprzez rejestry TM1638

Responsywne przyciski: nadają się do budowy paneli sterujących i urządzeń interaktywnych

Szeroka kompatybilność: współpracuje z mikrokontrolerami Arduino, STC i innymi platformami

Zasada działania

Moduł wykorzystuje układ TM1638, który wewnętrznie obsługuje multipleksowanie wyświetlacza oraz skanowanie przycisków. Mikrokontroler komunikuje się z modułem przez interfejs szeregowy składający się z trzech linii: STB (strobe/chip select), CLK (zegar) i DIO (dwukierunkowa linia danych). Wyświetlacz siedmiosegmentowy jest wspólnokatodowy. Układ TM1638 automatycznie zarządza wyświetlaniem cyfr i odczytem stanów przycisków, co odciąża mikrokontroler i upraszcza kod. Diody LED są sterowane niezależnie, umożliwiając sygnalizację stanu urządzenia lub innych funkcji.

Specyfikacja techniczna

Typ modułu: wyświetlacz LED TM1638 + panel przycisków + diody LED

Układ sterujący: TM1638

Napięcie zasilania: 5V DC

Wyświetlacz: 8-cyfrowy wyświetlacz 7-segmentowy

Typ wyświetlacza: wspólna katoda

Liczba przycisków: 8

Liczba diod LED: 8

Interfejs komunikacyjny: STB, CLK, DIO (3-przewodowy)

Wymiary modułu: 76 × 50 × 10 mm

Waga: 28 g

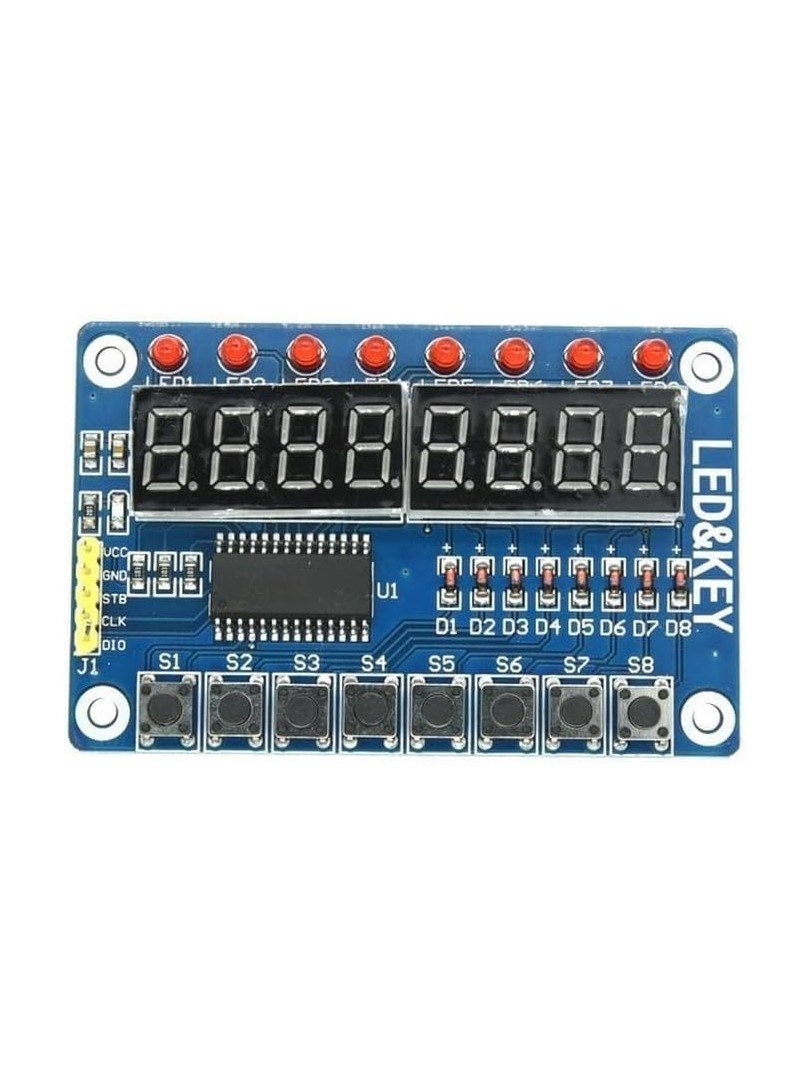

Wyprowadzenia (Pinout)

VCC: zasilanie 5V

GND: masa (uziemienie)

STB: strobe / chip select – podłączyć do GPIO mikrokontrolera

CLK: zegar – podłączyć do GPIO mikrokontrolera

DIO: dwukierunkowa linia danych – podłączyć do GPIO mikrokontrolera

Uwagi

Moduł jest zaprojektowany do pracy w systemach zasilanych napięciem pięciu woltów. W przypadku mikrokontrolerów pracujących na niższym napięciu logicznym wymagane może być zastosowanie przełączników poziomów napięcia.

Aktualizacja wyświetlacza i odczyt stanów przycisków odbywa się poprzez operacje na rejestrach układu TM1638, co zmniejsza obciążenie mikrokontrolera.

Typowe zastosowania

Zegary, timery, liczniki DIY z wyświetlaczem numerycznym

Panele nawigacyjne z odczytem wartości liczbowych

Wyświetlacze stanu urządzenia z diodami sygnalizacyjnymi

Projekty deweloperskie z Arduino, STC i innymi mikrokontrolerami

Edukacyjne projekty elektroniczne

Zawartość zestawu

1 × Moduł wyświetlacza ProRock TM1638 (8-cyfrowy wyświetlacz LED + 8 przycisków + 8 diod LED)

5 × Przewody Dupont

Moduł ProRock TM1638 stanowi kompaktowe rozwiązanie do projektów wymagających wyświetlacza numerycznego, panelu przycisków i diod sygnalizacyjnych z minimalnym zużyciem zasobów mikrokontrolera. Dzięki interfejsowi trójprzewodowemu i wbudowanym funkcjom skanowania i sterowania wyświetlaczem nadaje się do budowy rozbudowanych interfejsów użytkownika w systemach opartych na mikrokontrolerach.
