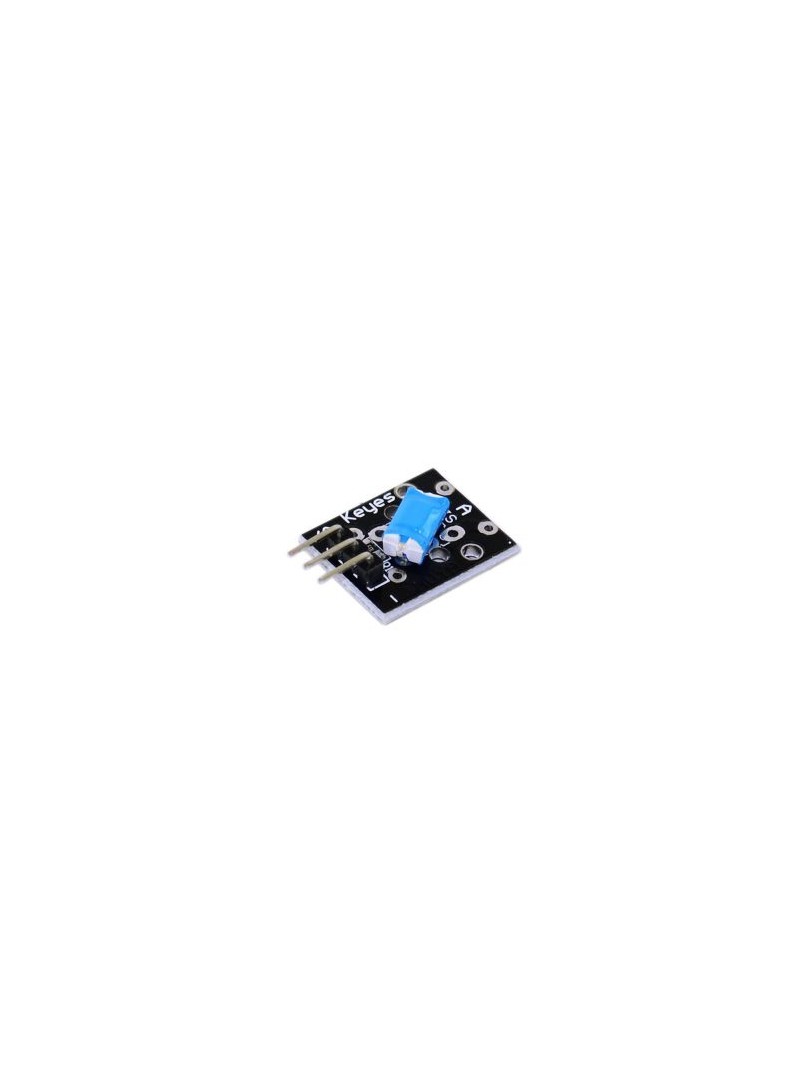

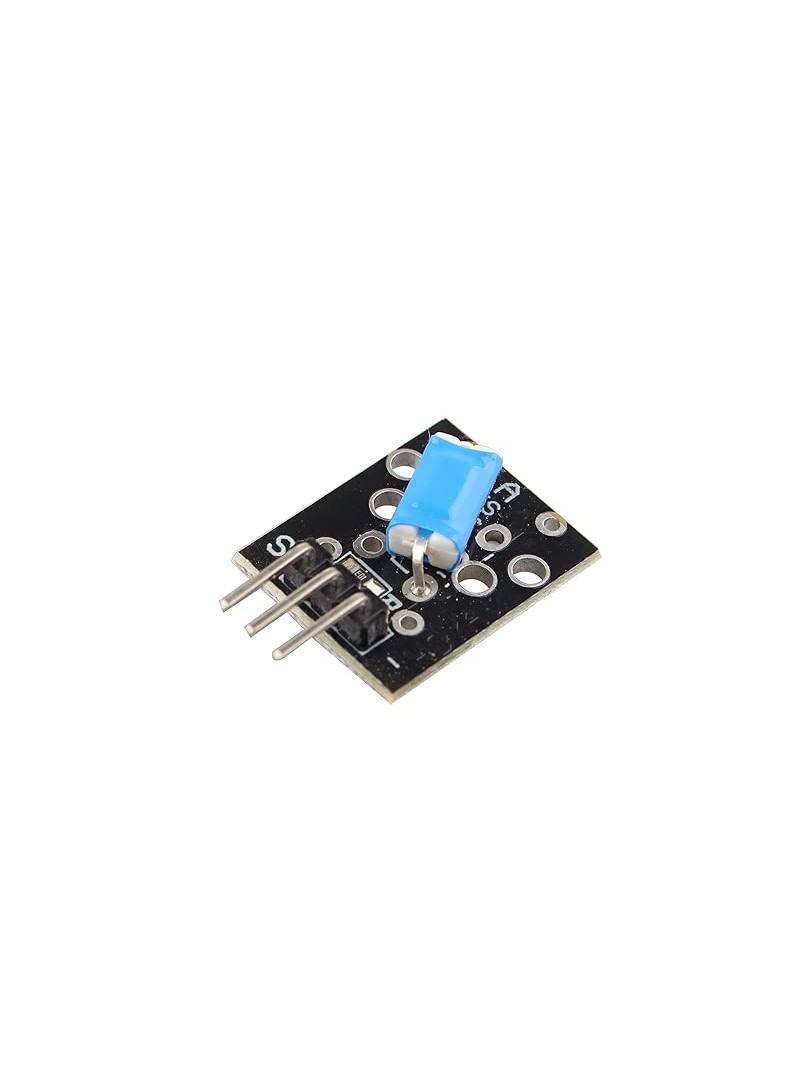

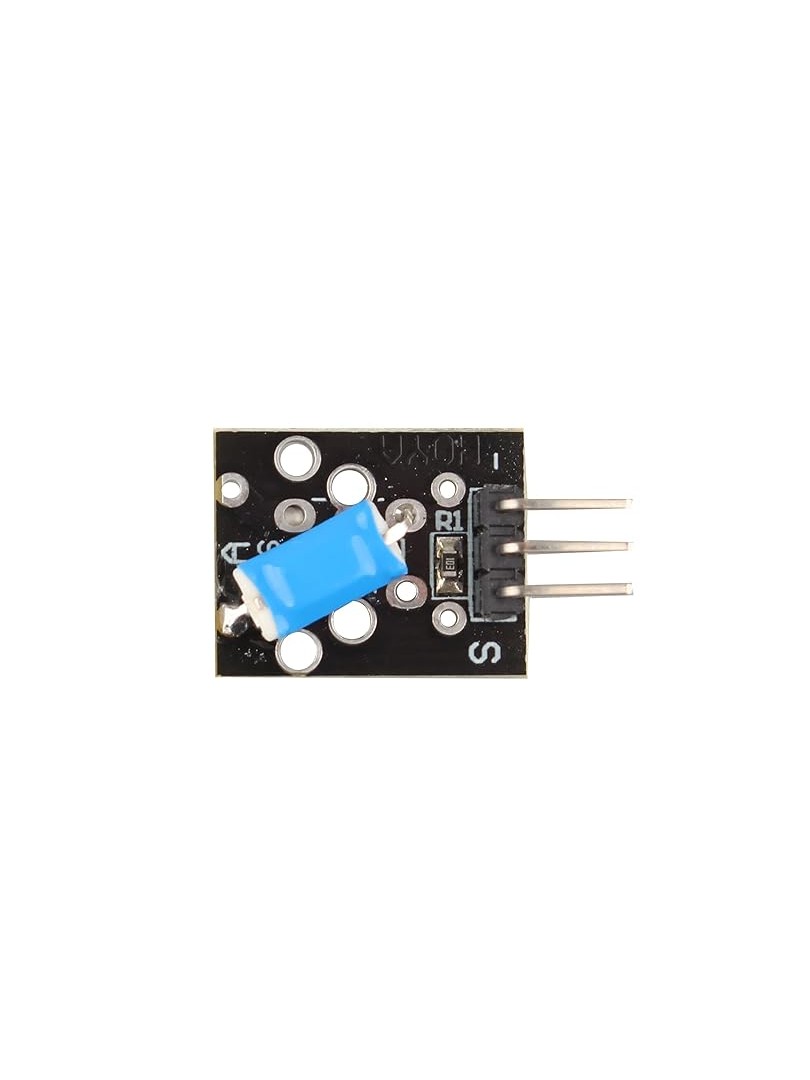

Moduł czujnika przechyłu ProRock KY-020 to prosty sensor wykrywający zmianę orientacji i ruch, przeznaczony do współpracy z platformami Arduino, Raspberry Pi, ESP32 oraz innymi mikrokontrolerami. Wykorzystuje bezrtęciowy przełącznik kulkowy, który zmienia stan styków po przekroczeniu określonego kąta nachylenia, dostarczając cyfrowy sygnał wyzwalający.

Moduł generuje prosty sygnał HIGH/LOW i wyposażony jest w diodę LED sygnalizującą aktualny stan przełącznika. Zastosowanie znajduje w prototypowaniu alarmów antywłamaniowych, systemów wykrywania upadku, logiki wybudzania po ruchu oraz innych projektach opartych na detekcji orientacji bez potrzeby skomplikowanych czujników czy kalibracji.

Główne cechy

Detekcja przechyłu bez rtęci: przełącznik kulkowy reaguje na zmianę orientacji i ruch

Wyjście cyfrowe: prosty sygnał HIGH/LOW dla wejść cyfrowych mikrokontrolera

Dioda LED statusu: wizualna sygnalizacja stanu przechyłu

Niskie zużycie energii: prosta konstrukcja bez konieczności stosowania przetwornika ADC i złożonego przetwarzania

Szeroka kompatybilność: współpracuje z Arduino, Raspberry Pi, ESP32, STM32 oraz innymi platformami

Zasada działania

Moduł wykorzystuje bezrtęciowy przełącznik kulkowy typu normalnie otwartego. W spoczynku kulka metalowa nie łączy styków wewnętrznych. Po przekroczeniu określonego kąta nachylenia kulka przesuwa się pod wpływem grawitacji, zamykając obwód elektryczny i zmieniając stan wyjścia cyfrowego. Dioda LED na płytce sygnalizuje aktualny stan przełącznika, ułatwiając szybką diagnozę działania modułu.

Specyfikacja techniczna

Model: KY-020

Typ sensora: przełącznik przechyłu kulkowy bez rtęci

Typ przełącznika: normalnie otwarty, zamyka się po przechyleniu

Napięcie zasilania: DC 3.3 – 5 V

Typ wyjścia: cyfrowe (0 / 1)

Interfejs: 3-piny (VCC / GND / DO)

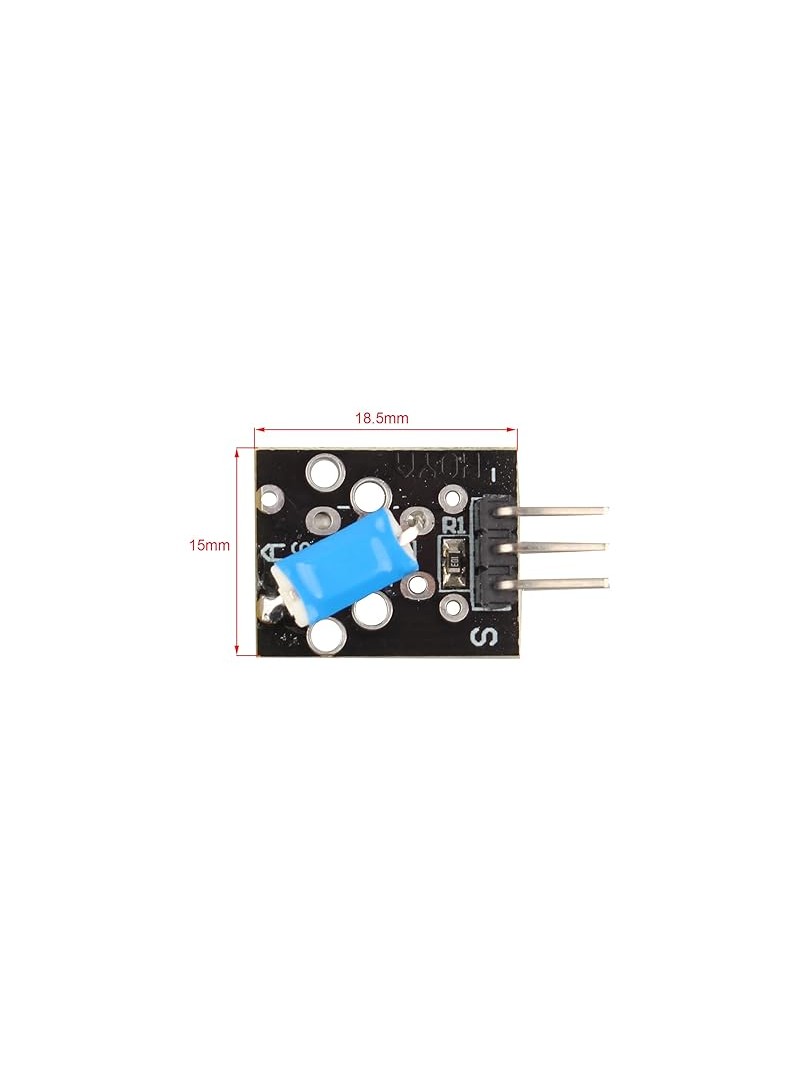

Wymiary płytki: 24 × 15 × 7 mm

Masa: 1.3 g

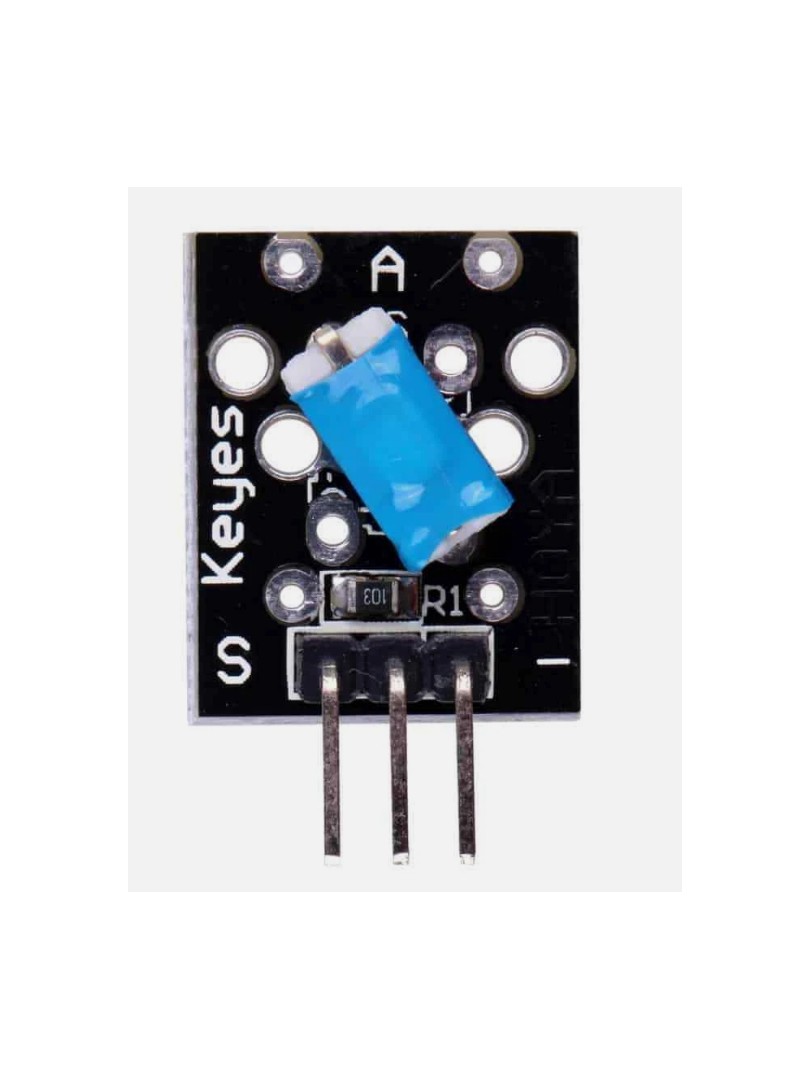

Wyprowadzenia (Pinout)

VCC: zasilanie 3.3–5 V

GND: masa

DO: wyjście cyfrowe

Uwagi

Podczas ruchu może wystąpić drganie styków; w przypadku potrzeby czystego sygnału wyzwalającego należy zastosować programowe eliminowanie drgań kontaktów.

Moduł należy montować stałe do urządzenia w celu zapewnienia powtarzalnego zachowania detekcji.

W przypadku potrzeby bardziej czułej detekcji przechyłu zaleca się rozważenie zastosowania modułu z przełącznikiem rtęciowym (np. KY-017).

Typowe zastosowania

Wykrywanie przechyłu i orientacji

Alarmy antywłamaniowe i wyzwalacze ruchu

Wykrywanie przewrócenia się robotów

Inteligentne zabawki, urządzenia noszone i projekty edukacyjne STEM

Logika wybudzania po ruchu lub przechyleniu

Zawartość zestawu

1 × Moduł czujnika przechyłu ProRock KY-020

Moduł ProRock KY-020 stanowi proste i efektywne rozwiązanie do dodawania funkcji wyzwalania opartego na przechyle w projektach elektronicznych, oferując prosty interfejs cyfrowy, diodę LED statusu oraz działający działanie bezrtęciowego przełącznika kulkowego.
