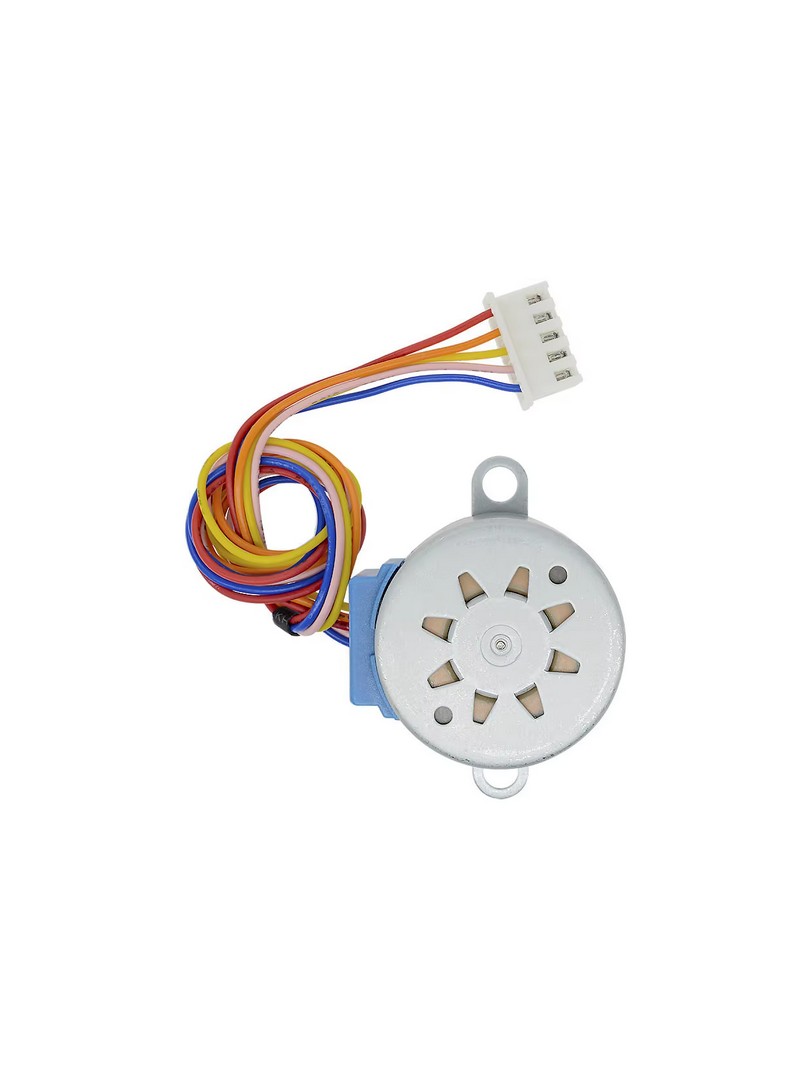

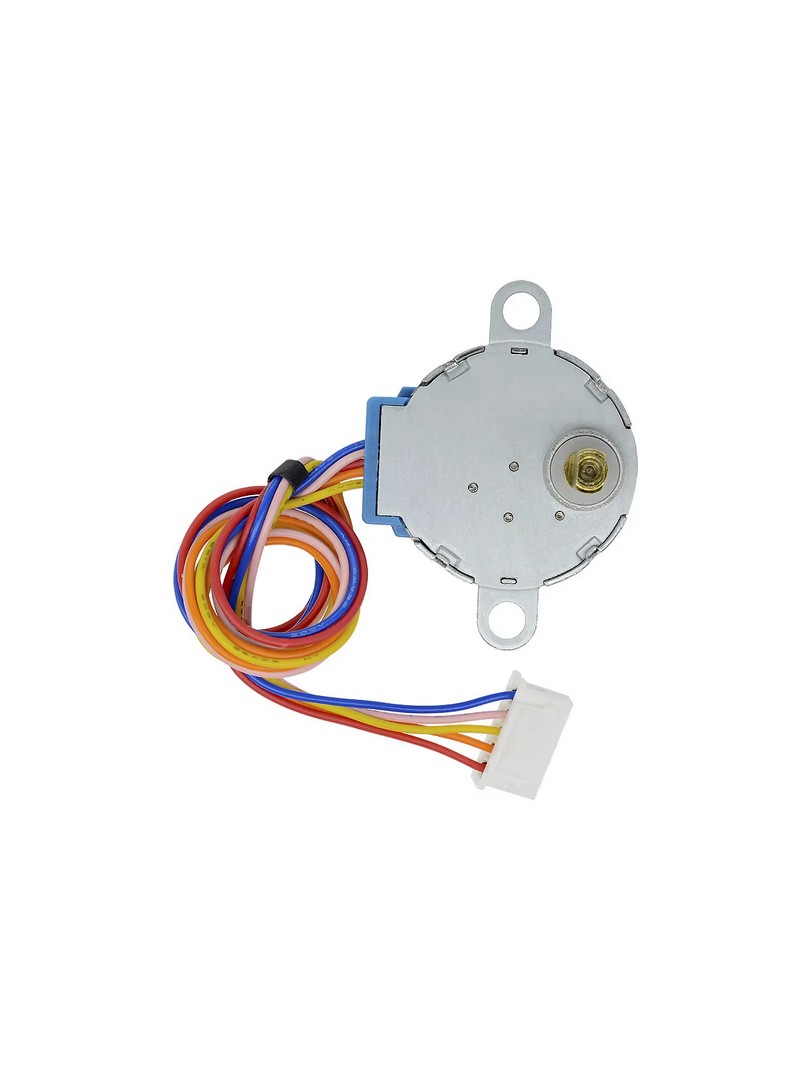

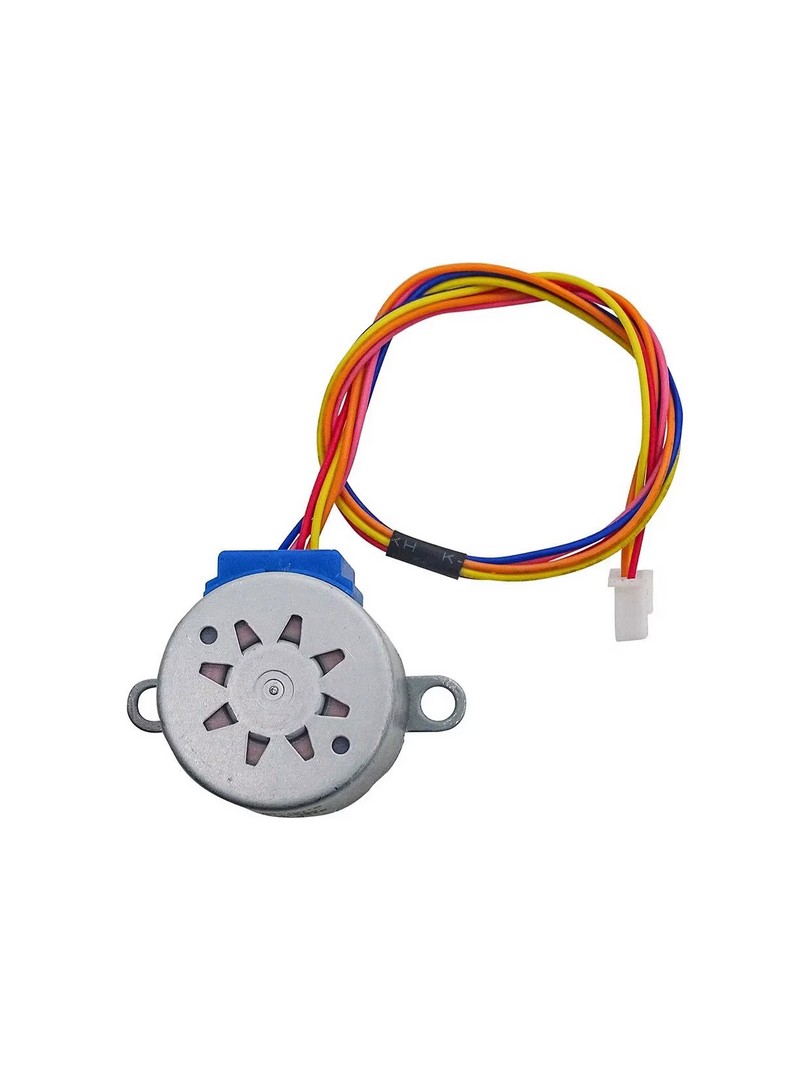

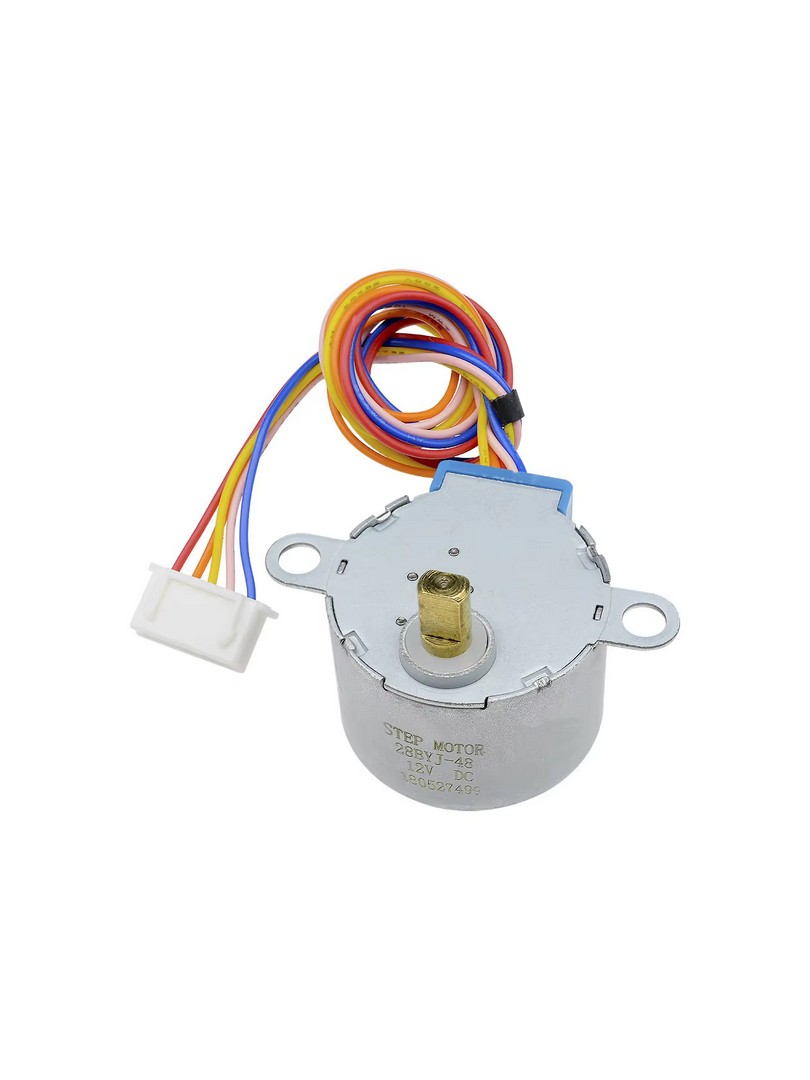

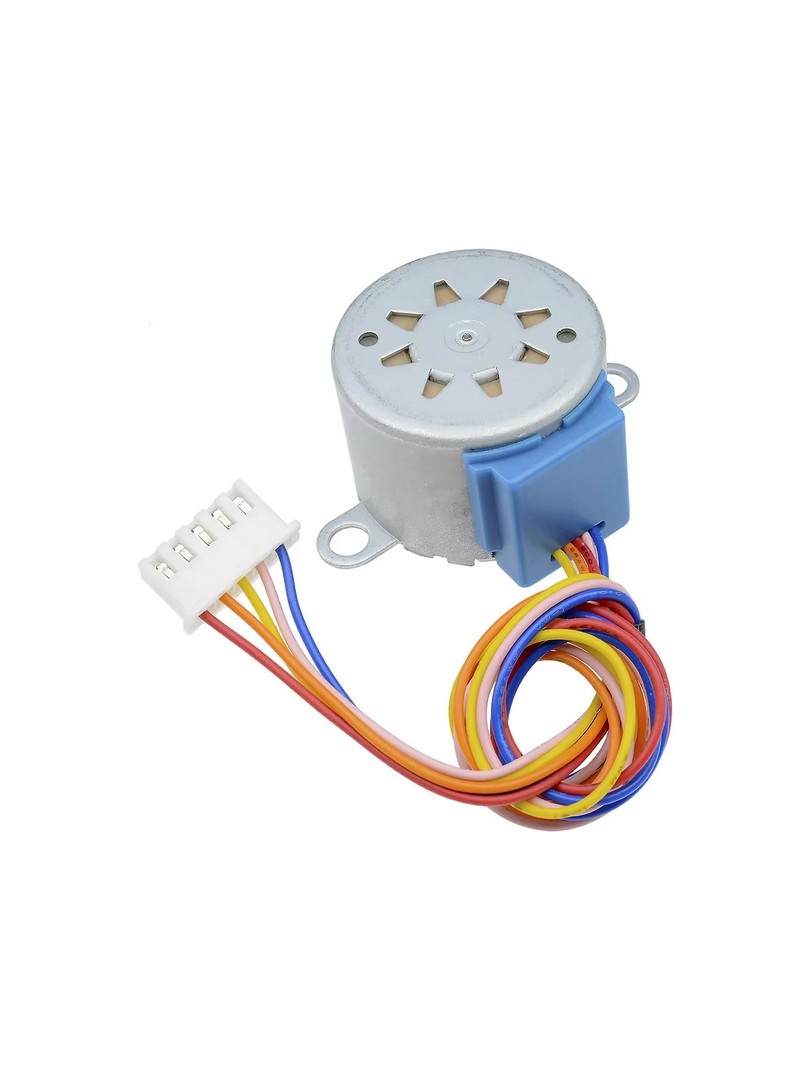

Silnik krokowy ProRock 28BYJ-48 to kompaktowy silnik redukcyjny przeznaczony do dokładny sterowania ruchem w robotyce, automatyce i systemach wbudowanych. Wewnętrzny mechanizm redukcji zwiększa moment obrotowy i poprawia charakterystykę pracy przy niskich prędkościach, co czyni go odpowiednim rozwiązaniem do zadań wymagających kontrolowanego pozycjonowania.

Urządzenie pracuje w oparciu o czterfazową sekwencję krokowania, która zapewnia dokładny ruch przyrostowy. Dzięki budowie cylindrycznej i płaskiemu wałowi silnik łatwo integruje się z układami mechanicznymi. Obsługa przez moduły sterowników typu ULN2003 umożliwia wykorzystanie w projektach opartych na Arduino.

Główne cechy

Konfiguracja czterfazowa z pięcioma przewodami: zapewnia stałe i działający sterowanie krokami

Wbudowana przekładnia redukcyjna: zwiększa moment obrotowy i precyzję pozycjonowania

Wysoka dokładność krokowania: umożliwia płynny ruch przyrostowy

Niski poziom wibracji i hałasu: odpowiedni do zastosowań wymagających ciszy pracy

Kompaktowa konstrukcja cylindryczna: ułatwia integrację mechaniczną w urządzeniach

Kompatybilność z płytkami sterującymi ULN2003: umożliwia szybkie wdrożenie w projektach Arduino

Płaski wał wyjściowy: ułatwia mocowanie elementów mechanicznych

Zasada działania

Silnik wykorzystuje elektromagnetyczny mechanizm krokowania, w którym sekwencyjne zasilanie wewnętrznych cewek powoduje obrót wirnika o określone kąty przyrostowe. Każdy krok elektryczny przesuwa wirnik o ustalony kąt mechaniczny. Wewnętrzny układ przekładni redukuje prędkość obrotową i zwiększa moment obrotowy na wale wyjściowym, jednocześnie poprawiając rozdzielczość ruchu. Sterowanie odbywa się zazwyczaj za pomocą modułów ULN2003 lub kompatybilnych układów tranzystorowych.

Specyfikacja techniczna

Model: 28BYJ-48

Napięcie znamionowe: DC 12V

Maksymalne napięcie robocze: DC 12V

Prąd znamionowy: 200mA

Konfiguracja faz: 4 fazy 5 przewodów

Rezystancja DC: 300Ω ±7% (25°C)

Kąt kroku: 5.625° × 1/64

Liczba kroków na obrót (silnik wewnętrzny): 64

Przełożenie reduktora: 1/64

Średnica silnika: 24–27mm

Wysokość silnika: 19mm

Średnica wału: 5mm

Długość wału: 8.5mm

Średnica otworu montażowego: 4mm

Rozstaw otworów montażowych: 31mm

Długość przewodów: 25cm

Kolor: srebrny

Wyprowadzenia (Pinout)

Złącze pięcioprzewodowe: wspólny plus cztery linie sterujące fazami

Kompatybilny sterownik: moduł sterownika silnika krokowego ULN2003

Uwagi

Do prawidłowego działania wymagany jest zewnętrzny sterownik silnika krokowego.

Należy zapewnić prawidłową sekwencję faz w celu uzyskania płynnego obrotu.

Silnik jest przeznaczony do dokładny pozycjonowania przy niskich prędkościach, nie jest zaprojektowany do ciągłej pracy przemysłowej przy wysokich obrotach.

Typowe zastosowania

Projekty Arduino i robotyka DIY

Systemy automatyki

Dokładny aparatura pomiarowa

Małe siłowniki i mechanizmy pozycjonujące

Edukacyjne zestawy elektroniczne

Zawartość zestawu

1 × Silnik krokowy ProRock 28BYJ-48 12V 4-fazowy

Silnik krokowy ProRock 28BYJ-48 zapewnia działający sterowanie ruchem przyrostowym ze zintegrowaną przekładnią redukcyjną, stanowiąc praktyczne rozwiązanie do dokładny sterowania w zastosowaniach opartych na Arduino.

ProRock Stepper Motor 28BYJ-48 12V 4-Fazowy 5-Przewodowy 1/64 Redukcja

Silnik krokowy ProRock 28BYJ-48 12V 4-fazowy z reduktorem 1/64

DC 12V | 200mA | 4 fazy 5 przewodów | Kąt kroku 5.625° × 1/64 | Redukcja 1/64 | Średnica 24–27mm | Kompatybilny z ULN2003
