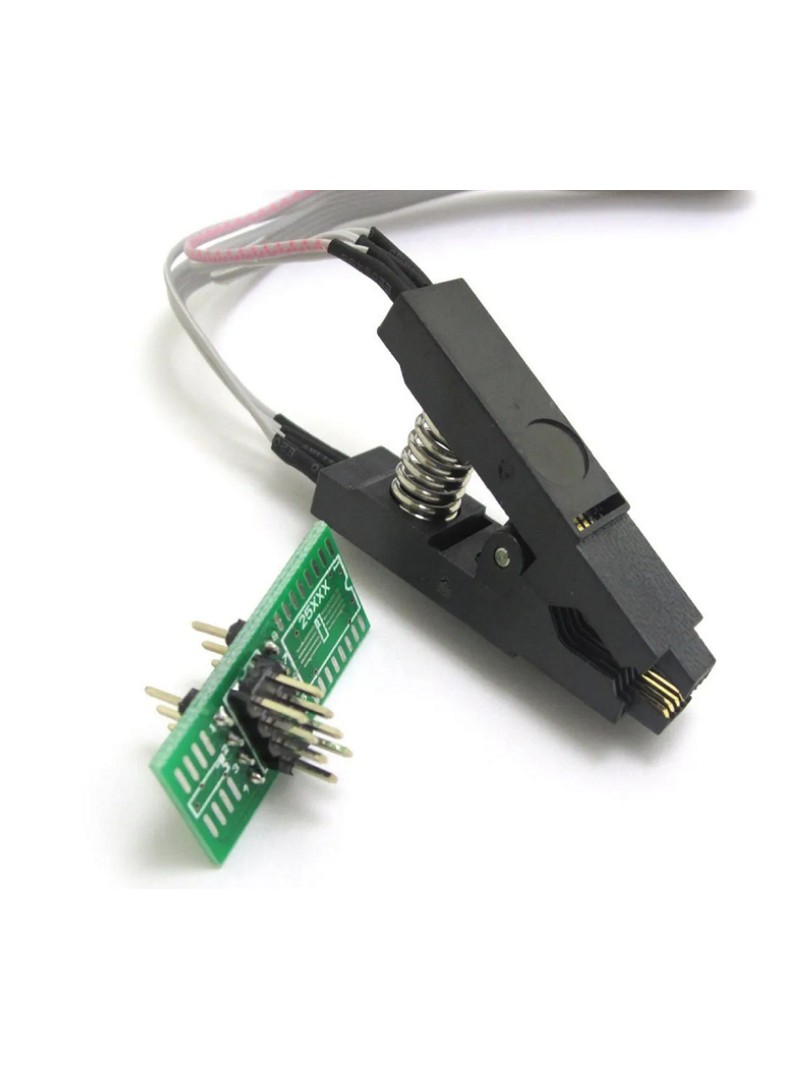

ProRock SPI BIOS Flash Clip to techniczny klips programujący przeznaczony do odczytu i zapisu pamięci BIOS oraz EEPROM bezpośrednio na płycie głównej, bez konieczności demontażu układu scalonego. Umożliwia szybką diagnostykę, aktualizację firmware'u oraz odzyskiwanie BIOS przy zachowaniu integralności płytki drukowanej.

Narzędzie wykorzystuje bezpieczny mechanizm mocowania typu clip-on, który zapewnia stałe kontakt elektryczny z wyprowadzeniami układu w obudowie SOP8. Kompatybilność z zestawem układów EEPROM i pamięci SPI Flash oraz przewód ISP z przewodami w konfiguracji jeden do jednego pozwalają na bezpośrednie połączenie z programatorami obsługującymi tryb ISP lub ICSP.

Główne cechy

Programowanie bez demontażu: odczyt i zapis układów BIOS oraz EEPROM bezpośrednio na płycie bez lutowania

Bezinwazyjny montaż: eliminuje ryzyko uszkodzenia mechanicznego układu i ścieżek PCB podczas wyjmowania chipu

Stałe kontakt elektryczny: konstrukcja klipsa zapewnia pewne połączenie podczas całego procesu programowania

Szeroka kompatybilność: obsługuje popularne serie pamięci EEPROM oraz Flash zgodnych z interfejsem SPI

Szybka instalacja: mechanizm clip-on umożliwia błyskawiczne podłączenie i odłączenie od układu

Oszczędność czasu: przyspiesza proces naprawy, diagnostyki i odzyskiwania firmware'u

Specyfikacja techniczna

Typ produktu: klips programujący SPI BIOS do programowania w układzie

Typ obudowy: SOP8 / SOIC-8

Obsługiwane serie układów: 24Cxx, 25Cxx, 25Lxx, 93Cxx, 95xxx

Szerokość obudowy: 150 mil / 209 mil

Rozstaw wyprowadzeń: 2,54 mm

Rozstaw rzędów: 3,81 mm

Metoda programowania: ISP / ICSP (in-circuit)

Kabel: przewód ISP 1:1

Kompatybilność: programatory z podstawką ZIF / DIL i obsługą ISP

Uwagi

Przed podłączeniem klipsa należy upewnić się o prawidłowej orientacji względem układu scalonego.

Programator musi obsługiwać tryb ISP lub ICSP.

Podczas programowania należy zapewnić stałe zasilanie i unikać przesuwania klipsa.

Typowe zastosowania

Programowanie i odzyskiwanie BIOS płyt głównych

Odczyt i zapis pamięci EEPROM w urządzeniach embedded

Aktualizacja firmware'u w sprzęcie elektronicznym

Diagnostyka i testowanie układów pamięci

Serwis elektroniki w warunkach laboratoryjnych i warsztatowych

Zawartość zestawu

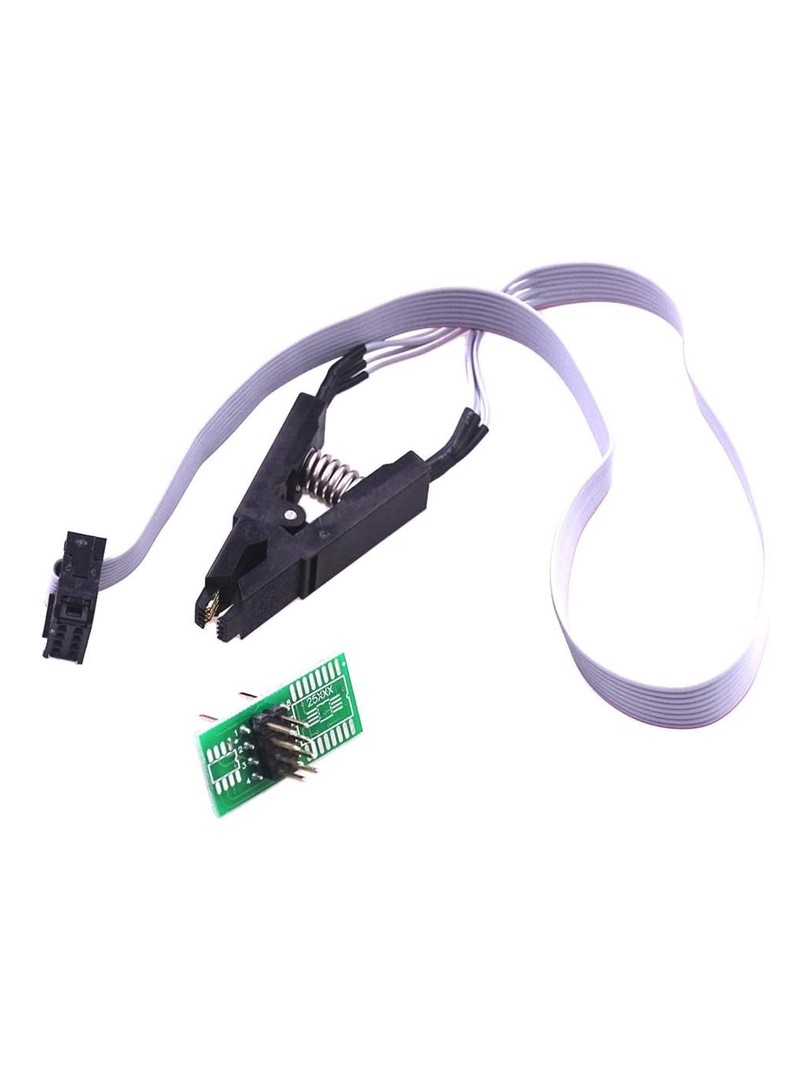

1 × klips programujący SPI BIOS Flash (SOP8)

ProRock SPI BIOS Flash Clip stanowi niezbędne narzędzie dla techników serwisowych i inżynierów zajmujących się diagnostyką, naprawą oraz aktualizacją firmware'u w sprzęcie elektronicznym. Rozwiązanie minimalizuje czas przestoju i maksymalizuje działający procesu programowania bez narażania układu na uszkodzenia mechaniczne.
