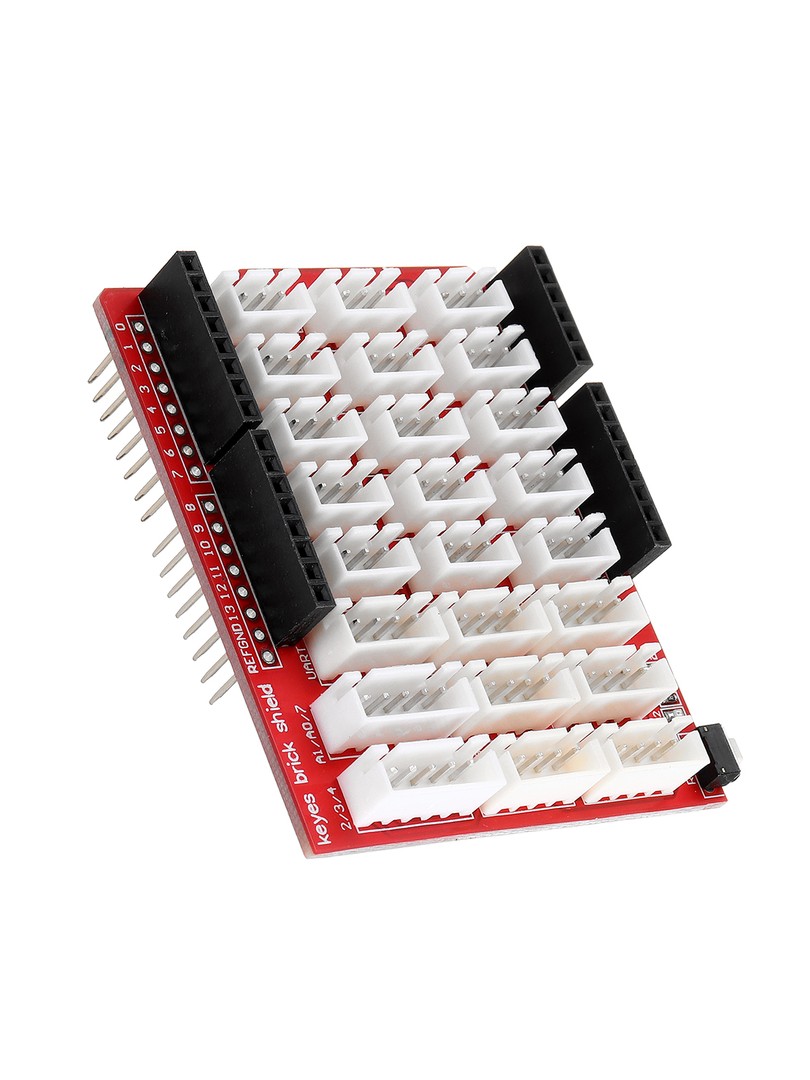

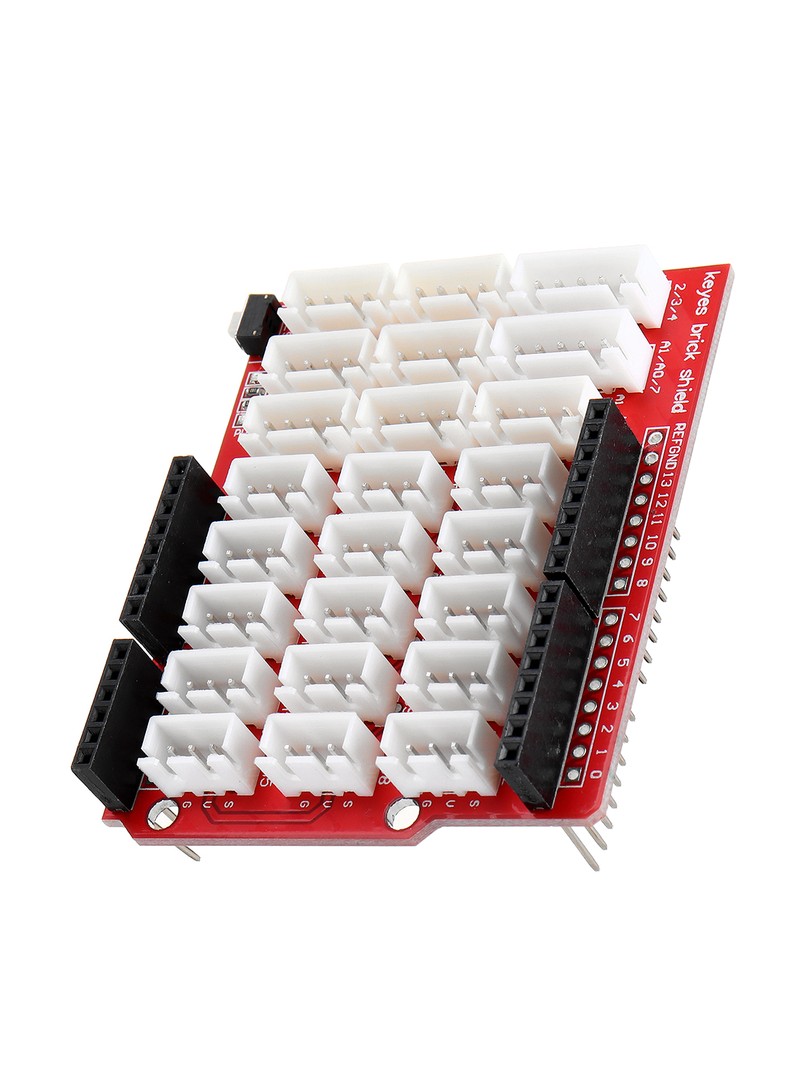

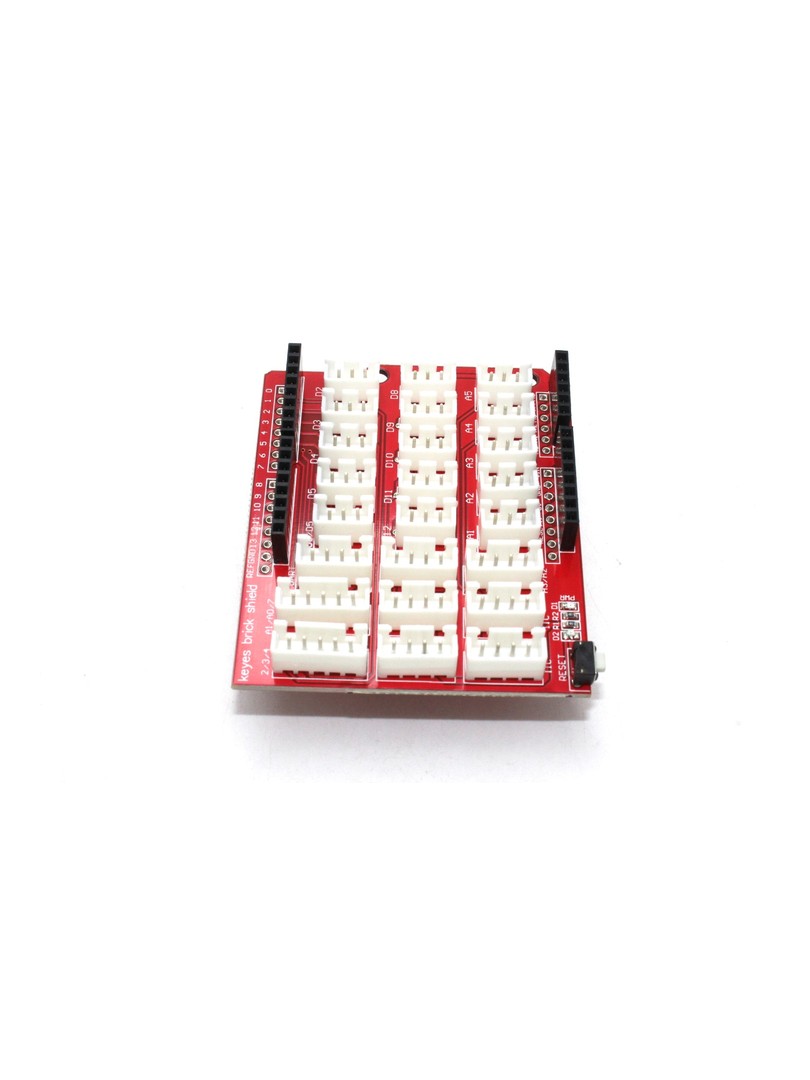

ProRock Base Shield to uniwersalna płytka rozszerzeń zaprojektowana do uproszczenia podłączania czujników, modułów wykonawczych i urządzeń peryferyjnych do płytek Arduino UNO. Shield odwzorowuje układ pinów Arduino UNO, umożliwiając montaż bezpośrednio na płytce bazowej bez konieczności lutowania. Konwersja wyprowadzeń na zorganizowane goldpiny pozwala na szybkie podłączanie modułów za pomocą standardowych przewodów połączeniowych typu DuPont.

Produkt przeznaczony jest dla hobbystów, studentów oraz twórców prototypów elektronicznych wymagających szybkiego i przejrzystego dostępu do pinów cyfrowych, analogowych oraz interfejsów komunikacyjnych Arduino.

Główne cechy

Kompatybilność z Arduino UNO: identyczny układ pinów jak w oryginalnej płytce bazowej

Rozszerzenie I/O: uporządkowany dostęp do wszystkich pinów cyfrowych i analogowych

Goldpiny standardowe: współpraca z przewodami DuPont i kablami typu linker

Montaż bez lutowania: instalacja poprzez bezpośrednie nałożenie na płytkę Arduino

Przejrzysty układ: opisane sekcje ułatwiają szybką identyfikację wyprowadzeń

Zasilanie bezpośrednie: pobór energii z płytki bazowej Arduino

Kompaktowa konstrukcja: czerwony laminat ułatwia rozpoznanie w złożonych układach

Specyfikacja techniczna

Typ produktu: shield rozszerzeń I/O dla czujników i modułów

Kompatybilność: Arduino UNO oraz kontrolery kompatybilne

Rozstaw pinów: 2.54 mm

Typ złączy: gniazda goldpin żeńskie

Źródło zasilania: z płytki Arduino

Typ przewodów: DuPont, kable linker

Kolor PCB: czerwony

Wymiary modułu (D × S × W): 69.4 × 57.4 × 18.4 mm

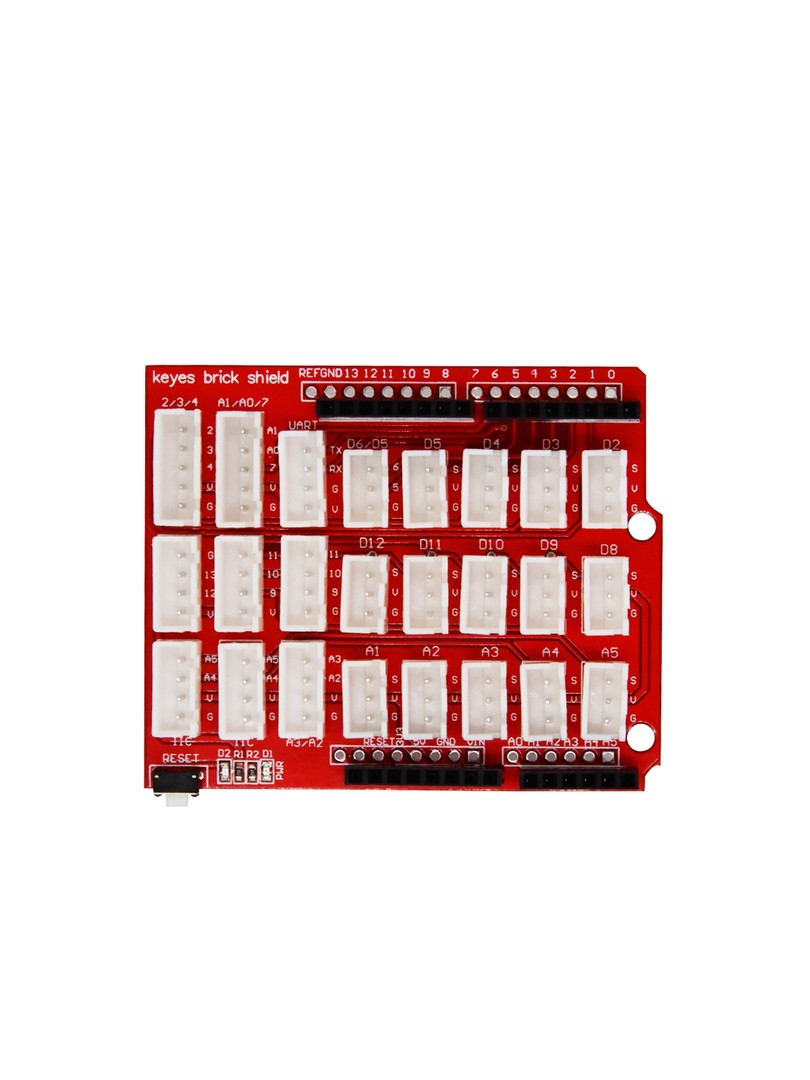

Wyprowadzenia (Pinout)

Piny cyfrowe: D0–D13

Piny analogowe: A0–A5

Zasilanie: 5V, 3.3V, GND

Interfejsy komunikacyjne: UART, I²C, SPI (zgodnie z mapowaniem Arduino UNO)

Typowe zastosowania

Szybka integracja czujników w projektach opartych na Arduino

Systemy robotyczne i automatyki

Edukacja elektroniczna i projekty STEM

Prototypowanie układów akwizycji danych i monitoringu

Testowanie modułów i czujników w środowisku Arduino

Zawartość zestawu

1 × ProRock Base Shield Sensor I/O Expansion Board

ProRock Base Shield stanowi efektywne rozwiązanie dla projektów wymagających szybkiego dostępu do wyprowadzeń Arduino UNO. Przejrzysty układ goldpin oraz możliwość montażu bezpośredniego skracają czas budowy prototypów i ułatwiają późniejsze modyfikacje układu.
