ProRock V5.0 Sensor Shield Arduino UNO/Mega – układ rozszerzający z interfejsami I2C/UART i 3-pinowym układem I/O
57 × 57 mm | 3 × 16 cyfrowych I/O | 3 × 6 analogowych I/O | interfejsy SD (SPI), I2C, Bluetooth, APC220, LCD | zewnętrzne zasilanie serw | 2 diody LED

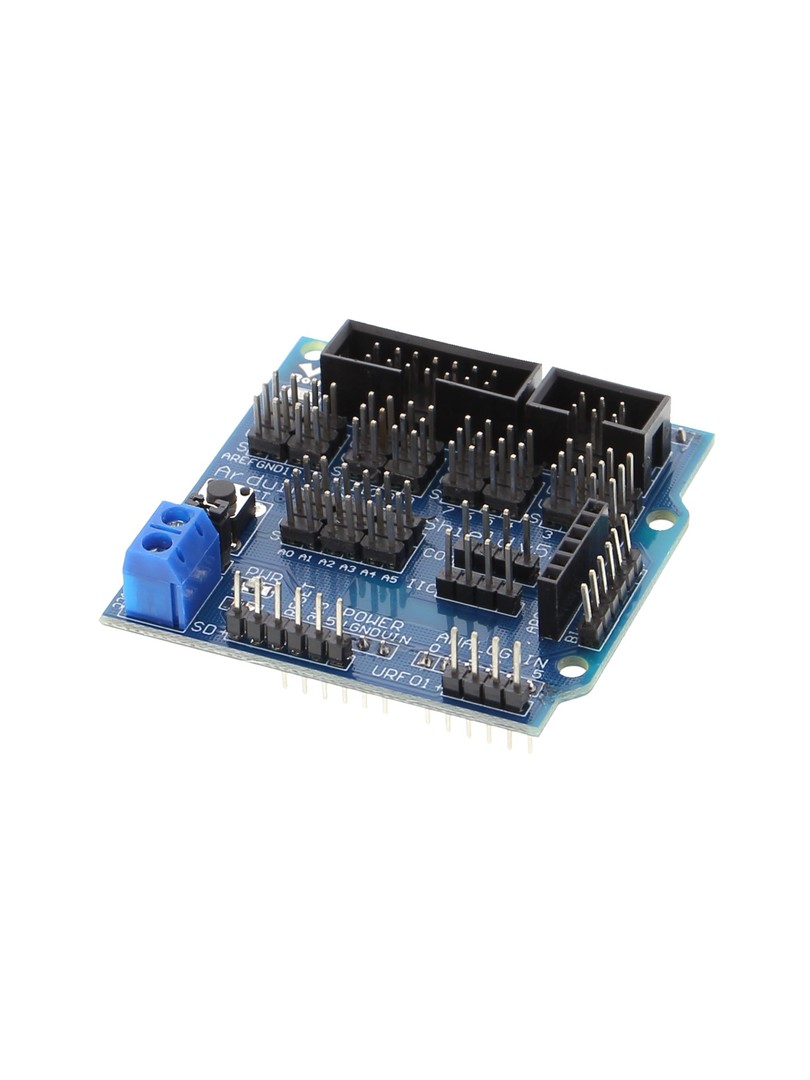

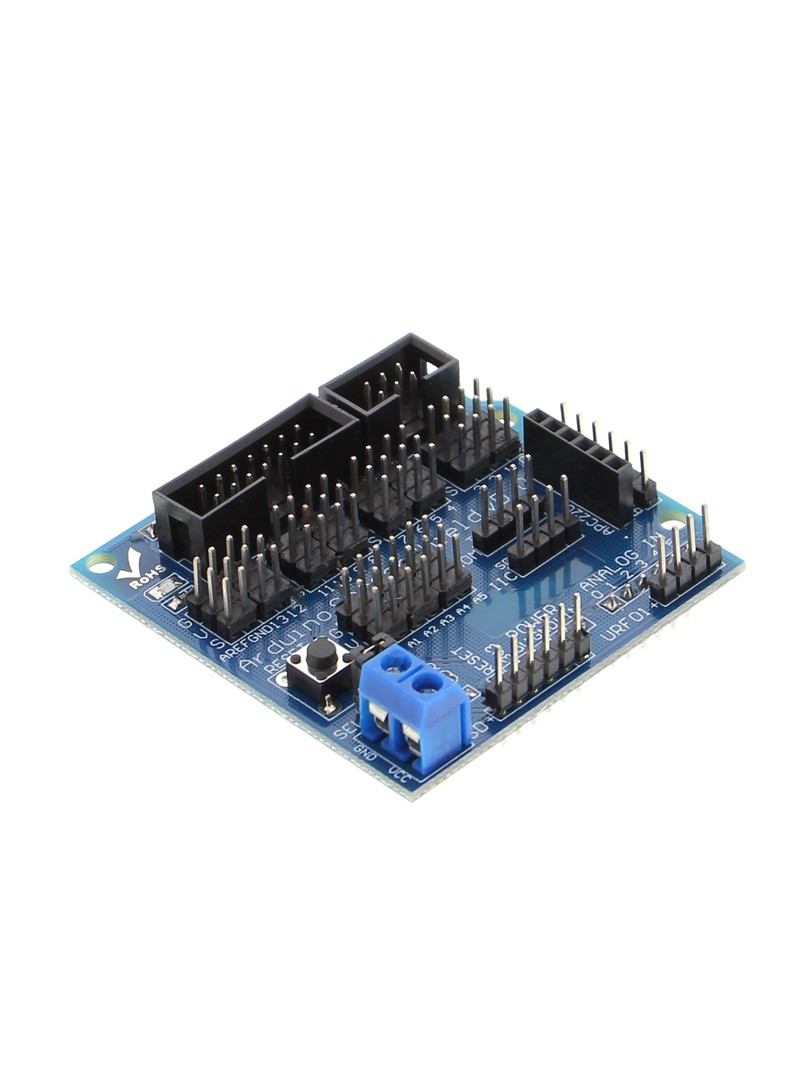

ProRock V5.0 Sensor Shield to płytka rozszerzająca zaprojektowana w celu uproszczenia podłączania czujników, serwomechanizmów i modułów peryferyjnych do Arduino UNO, Mega 2560 oraz płytek o zgodnym formacie. Wyprowadza wszystkie piny wejścia-wyjścia do wygodnych zgrupowanych złączy z dedykowanymi połączeniami zasilania i masy. Wersja ta wyposażona jest w 4-pinowe żeńskie złącze COM do komunikacji szeregowej oraz liczne dedykowane złącza, w tym I2C, Bluetooth, APC220, interfejs ultradźwiękowy, SD (SPI) i złącza LCD.
Shield zawiera selektywny system routingu zasilania dla cyfrowych pinów I/O, umożliwiający obsługę urządzeń pobierających duży prąd, takich jak serwomechanizmy. Funkcjonalność ta zapewnia separację zasilania silników od głównej szyny 5V Arduino, redukując szumy elektryczne i poprawiając stałe systemu.
Główne cechy
- 3-pinowy układ I/O: każdy sygnał zgrupowany z dedykowanym zasilaniem i masą, eliminując potrzebę zewnętrznego okablowania zasilania
- Opcja zewnętrznego zasilania serw: osobne zasilanie dla pinów D0–D13 kontrolowane zworką SEL
- 4-pinowe żeńskie złącze COM: bezpośredni dostęp do komunikacji szeregowej UART
- Liczne dedykowane interfejsy: złącza SD (SPI), I2C, Bluetooth, APC220 oraz szeregowe i równoległe złącza LCD
- Przycisk zdalnego resetu: wygodny dostęp do resetowania płytki bez konieczności sięgania do głównego modułu
- Diody LED pokładowe: wskaźnik zasilania oraz wizualizacja stanu pinu 13
Zasada działania
Shield kieruje piny Arduino do ustrukturyzowanych złączy, upraszczając okablowanie systemów wieloczujnikowych. Zworka SEL kontroluje, czy cyfrowe złącza I/O korzystają z wewnętrznego zasilania 5V, czy z zewnętrznego źródła podłączonego do zacisków śrubowych. Dedykowane interfejsy SPI, I2C, UART i analogowe są mapowane bezpośrednio z pinów Arduino. Osobne wejście zasilania serwomechanizmów redukuje szumy elektryczne przekazywane do głównej płytki, co jest istotne w aplikacjach robotycznych z wieloma silnikami.
Specyfikacja techniczna
- Typ produktu: płytka rozszerzająca sensor shield dla Arduino
- Zgodność: Arduino UNO, Mega 2560 oraz płytki o podobnym formacie
- Wymiary płytki: 57 × 57 mm

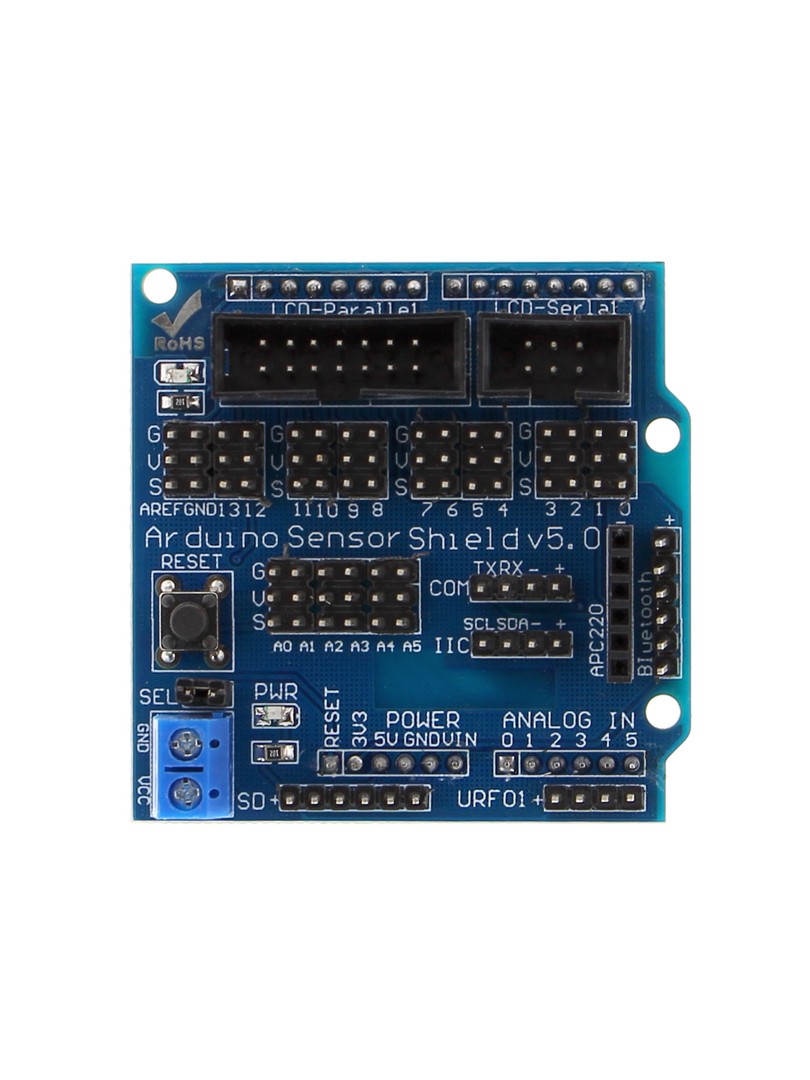

- Układ cyfrowych I/O: złącze 3 × 16 (G, V, D0–D13 + AREF)
- Układ analogowych I/O: złącze 3 × 6 (G, 5V, A0–A5)
- Złącze SD (SPI): 1 × 6 (VCC, GND, D11, D10, D12, D13)
- Złącze ultradźwiękowe: 1 × 4 (VCC, A0, A1, GND)
- Złącze Bluetooth: 1 × 6 (5V, GND, D1, D0, GND, 3V3)
- Złącze APC220: 1 × 6 żeńskie (GND, 5V, N/C, D1, D0, N/C)
- Złącze I2C: 1 × 4 (SCL/A5, SDA/A4, GND, 5V)
- Złącze COM: 1 × 4 żeńskie (TX/D1, RX/D0, GND, 5V)
- Złącze LCD szeregowe: 2 × 3 (VCC, GND, D2–D4)
- Złącze LCD równoległe: 2 × 7 (VCC, GND, D2–D13)
- Zaciski zasilania zewnętrznego: złącze śrubowe 2-pozycyjne (GND, VCC)
- Przycisk resetu: 1 sztuka
- Diody LED: 2 sztuki (pin 13 oraz zasilanie)
Uwagi
- Gdy zworka SEL jest zainstalowana, nie należy podłączać zewnętrznego zasilania do zacisków śrubowych.
- W przypadku zasilania serwomechanizmów zaleca się użycie zewnętrznego źródła zasilania, aby uniknąć przeciążenia szyny 5V Arduino.
- Przed uruchomieniem systemu należy dokładnie sprawdzić polaryzację okablowania.
- W przypadku korzystania z płytek innych producentów należy zweryfikować ciągłość masy dla złączy SD i LCD.
Typowe zastosowania
- Robotyka oparta na Arduino z kontrolą serwomechanizmów
- Platformy prototypowe z wieloma czujnikami
- Laboratoria edukacyjne elektroniki
- Systemy komunikacji szeregowej Bluetooth i bezprzewodowej
- Interfejsy wyświetlaczy LCD (szeregowe lub równoległe)
Zawartość zestawu
- 1 × ProRock V5.0 Sensor Shield (z 4-pinowym żeńskim złączem COM)
ProRock V5.0 Sensor Shield stanowi praktyczne rozwiązanie dla projektów wymagających podłączenia wielu modułów i czujników do Arduino. Dzięki przemyślanemu układowi złączy oraz możliwości separacji zasilania serwomechanizmów shield umożliwia budowę złożonych systemów przy zachowaniu przejrzystości okablowania i stałe elektrycznej.
