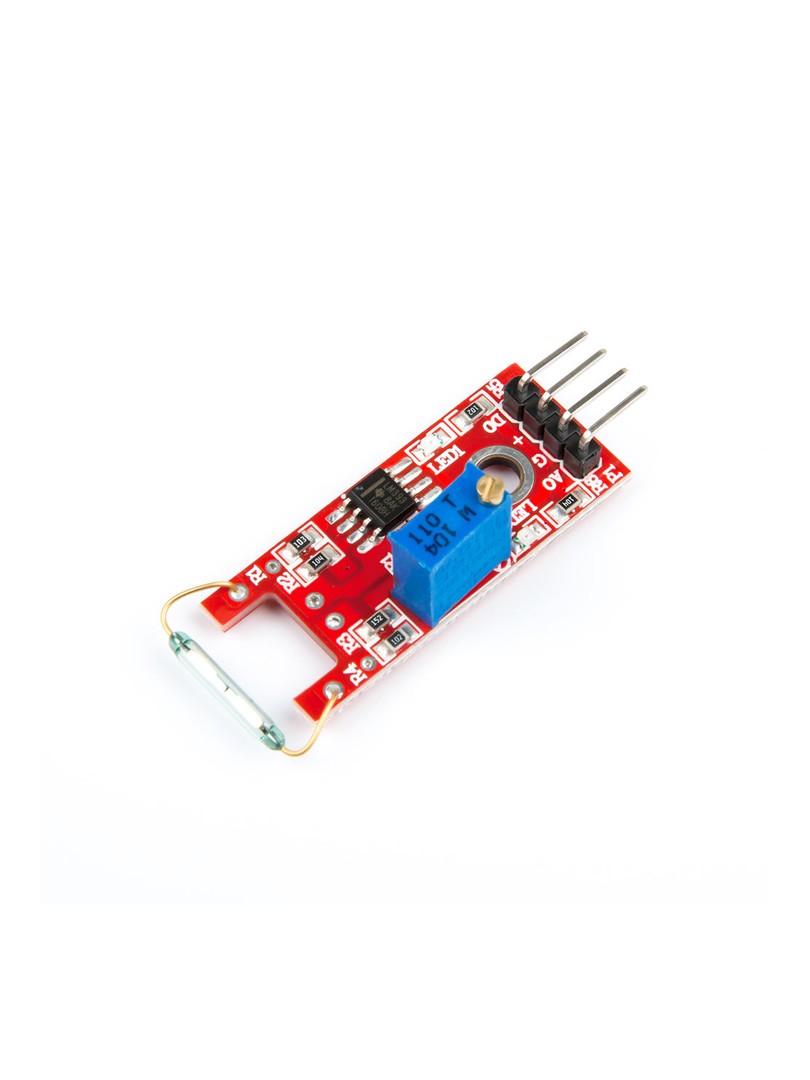

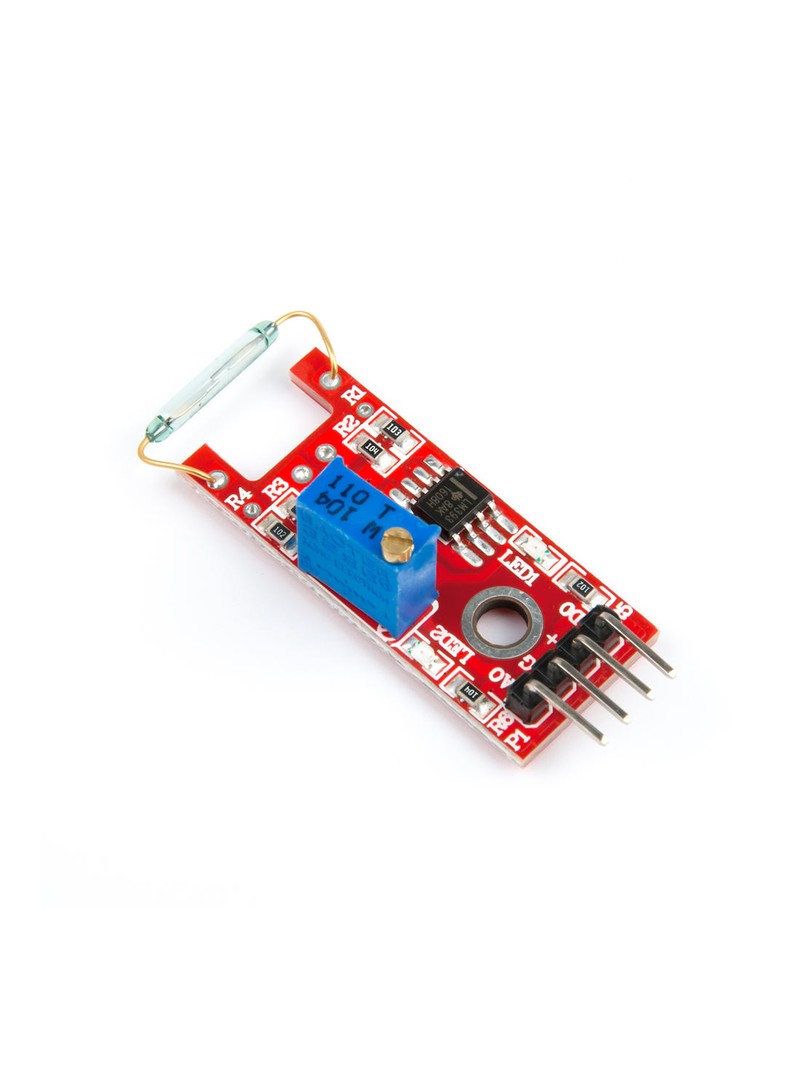

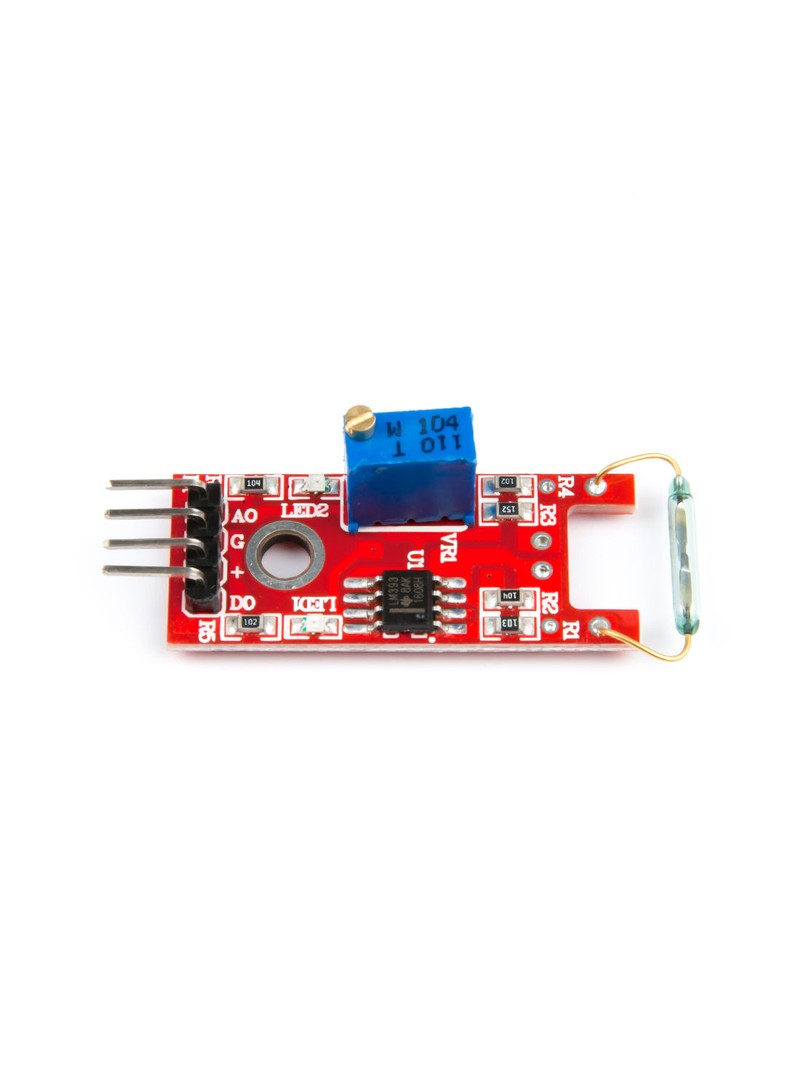

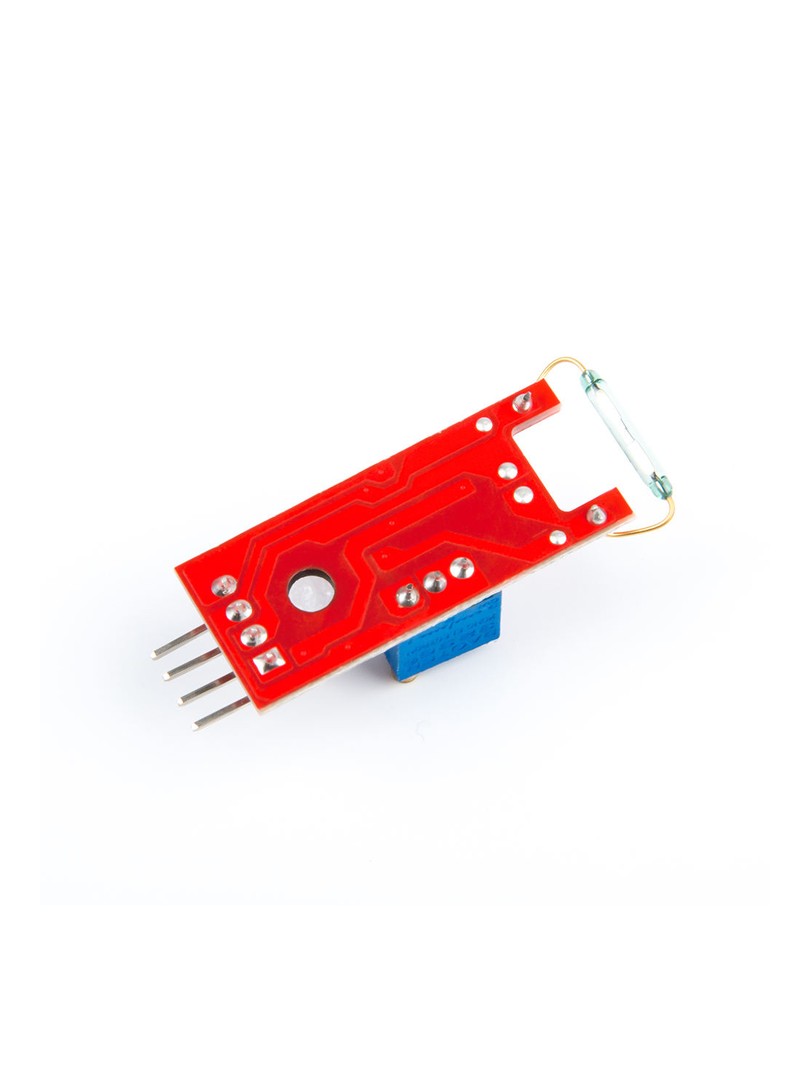

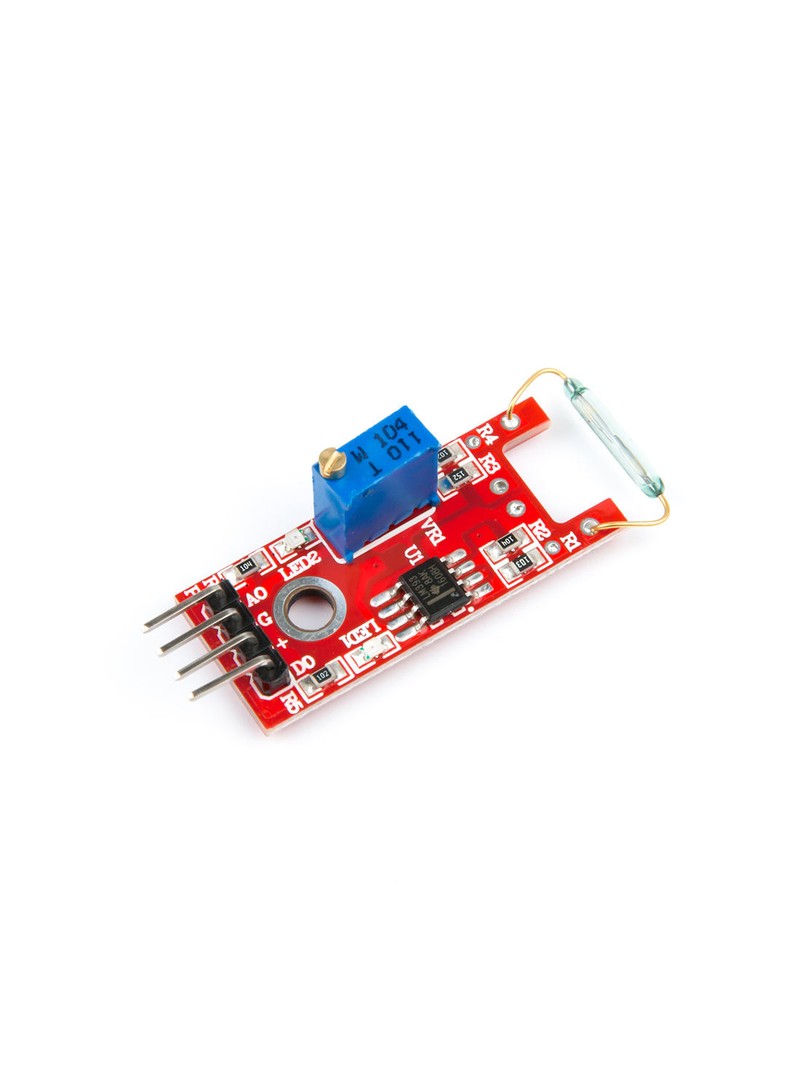

Moduł ProRock KY-025 Dry Reed Pipe to czujnik magnetyczny z przełącznikiem bańkowym przeznaczony do wykrywania pola magnetycznego w projektach z mikrokontrolerami Arduino i innymi platformami. Przełącznik reaguje na zbliżenie magnesu, zamykając kontakty i zmieniając stan wyjścia cyfrowego. Moduł wyposażono w diodę LED sygnalizującą aktywację czujnika.

Urządzenie znajduje zastosowanie w systemach detekcji otwarcia drzwi i okien, wyłącznikach krańcowych, automatyce przemysłowej oraz projektach edukacyjnych wymagających prostego interfejsu wykrywania pozycji lub obecności pola magnetycznego.

Główne cechy

Przełącznik bańkowy typu reed: reaguje na zewnętrzne pole magnetyczne bez potrzeby zasilania samego sensora

Wyjście cyfrowe: dostarcza sygnał HIGH lub LOW do bezpośredniego podłączenia do wejścia mikrokontrolera

Kontakt normalnie otwarty: zamyka się w obecności magnesu, otwiera po jego usunięciu

Dioda LED stanu: wizualne potwierdzenie aktywacji czujnika ułatwiające diagnostykę

Prosty interfejs połączenia: kompatybilny z płytkami Arduino oraz innymi systemami mikroprocesorowymi

Kompaktowa płytka PCB: umożliwia montaż w ograniczonej przestrzeni oraz w aplikacjach mechanicznych

Zasada działania

Moduł wykorzystuje hermetyczny przełącznik bańkowy, w którym dwa kontakty z materiału ferromagnetycznego zamknięte są w próżniowej lub gazowej kapsule szklanej. Po zbliżeniu magnesu pole magnetyczne powoduje przyciąganie kontaktów i ich zwarcie, zmieniając stan elektryczny obwodu. Usunięcie magnesu przerywa pole magnetyczne, a sprężystość kontaktów powoduje ich powrót do pozycji początkowej. Moduł przetwarza to mechaniczne przełączenie na stałe sygnał cyfrowy dostępny na wyprowadzeniu wyjściowym.

Specyfikacja techniczna

Model: KY-025

Typ czujnika: magnetyczny przełącznik bańkowy (dry reed switch)

Obciążalność kontaktów: do 50 mA przy 12 V DC

Rezystancja kontaktów: ≤ 50 mΩ (wartość początkowa)

Rezystancja izolacji: ≥ 100 MΩ (DC 250 V)

Z tworzywa dielektryczna: AC 250 V (50/60 Hz, 1 minuta)

Z tworzywa elektryczna: około 100 000 cykli przełączeń

Zakres temperatur pracy: −25 °C do +105 °C

Siła operacyjna: 180 – 230 gf (±20 gf)

Temperatura uszczelnienia: 250 – 280 °C

Typ wyjścia: cyfrowy (przełączający)

Uwagi

Czujnik jest aktywowany przez zewnętrzny magnes; sam przełącznik nie wymaga zasilania do zmiany stanu kontaktów.

Odległość detekcji zależy od siły i orientacji magnesu względem czujnika.

Nie należy przekraczać dopuszczalnego prądu i napięcia pracy kontaktów.

Typowe zastosowania

Detekcja otwarcia i zamknięcia drzwi oraz okien

Wyłączniki pozycyjne i krańcowe

Systemy zabezpieczeń i alarmowe

Projekty robotyczne i automatyki

Zawartość zestawu

1 × Moduł ProRock KY-025 Dry Reed Pipe

Moduł ProRock KY-025 Dry Reed Pipe stanowi proste, z tworzywa i energooszczędne rozwiązanie do wykrywania pozycji magnetycznej, przeznaczony nadające się do zastosowań w automatyce, systemach bezpieczeństwa oraz projektach edukacyjnych z zakresu elektroniki.
