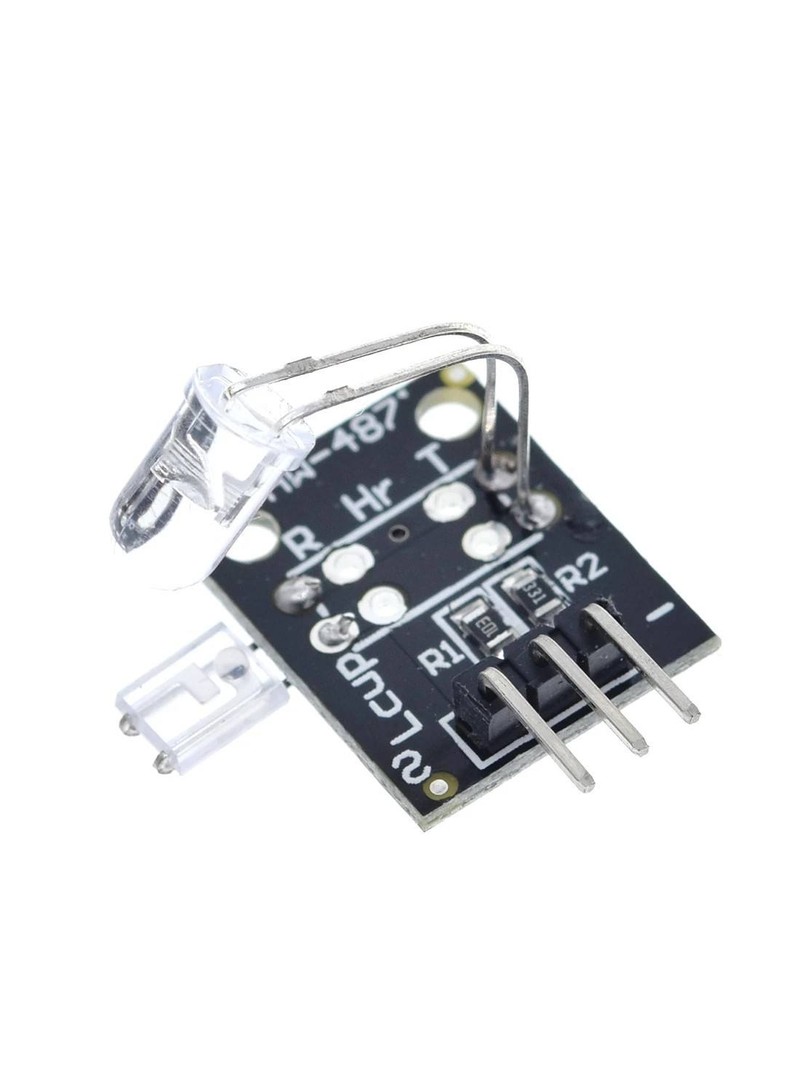

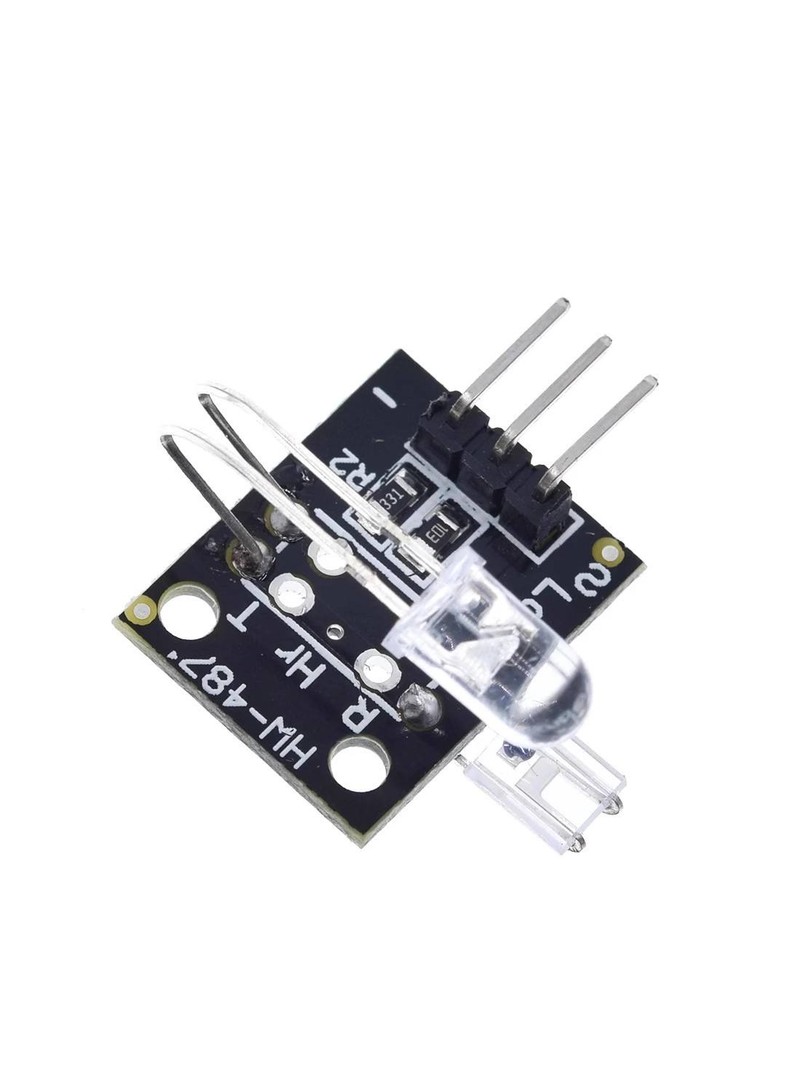

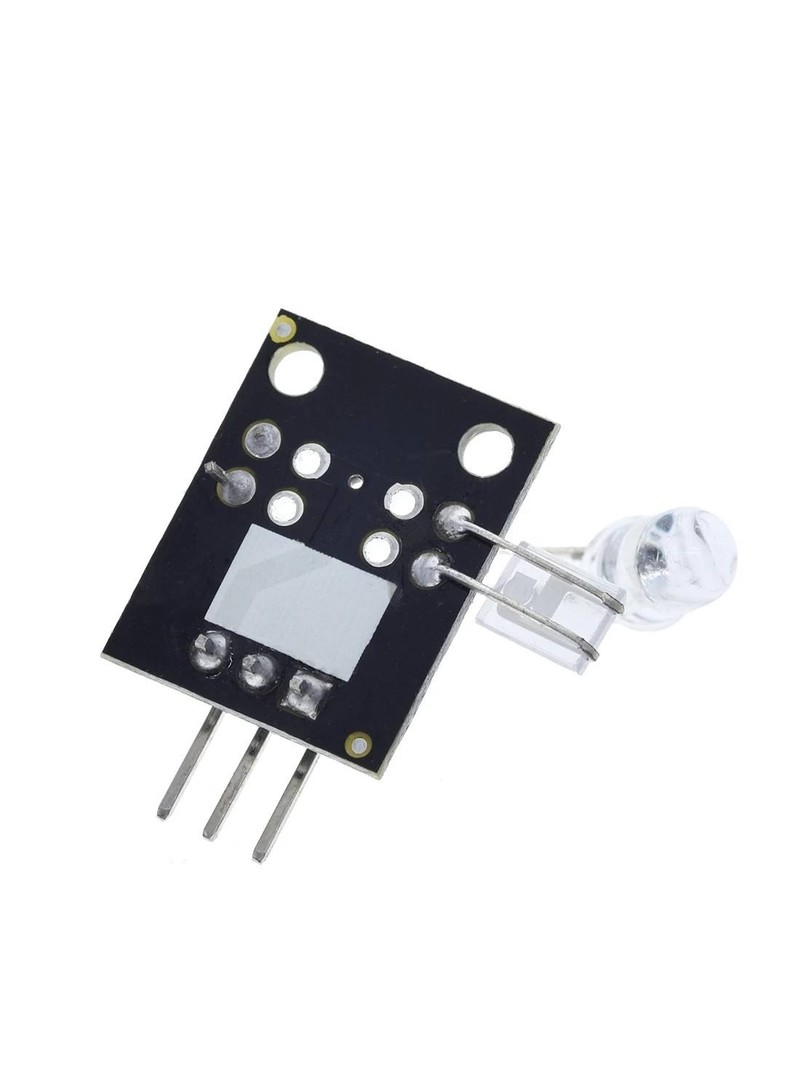

Moduł ProRock KY-039 to optyczny czujnik tętna przeznaczony do projektów z Arduino i innymi mikrokontrolerami. Wykorzystuje jasną diodę podczerwieni oraz fototransistor do pomiaru zmian intensywności światła przechodzącego przez opuszek palca. Zmiany te odpowiadają przepływowi krwi spowodowanemu uderzeniami serca. Moduł generuje analogowy sygnał wyjściowy reprezentujący przebieg tętna, który może być przetwarzany programowo w celu wykrywania uderzeń serca i szacowania częstości akcji serca.

Czujnik przeznaczony jest do celów edukacyjnych, demonstracyjnych i eksperymentów z podstawowymi sygnałami biologicznymi. Kompaktowa konstrukcja umożliwia łatwą integrację w małych projektach elektronicznych.

Główne cechy

Detekcja tętna metodą optyczną: palec umieszcza się między diodą IR a fototransistorem, co pozwala na pomiar zmian przepływu krwi

Wyjście analogowe: surowy sygnał tętna dostępny bezpośrednio dla wejścia ADC mikrokontrolera

Kompaktowa budowa: niewielkie wymiary płytki drukowanej ułatwiają montaż w miniaturowych projektach

Niskobudżetowy moduł edukacyjny: przeznaczony do nauki zasad działania czujników biosygnałów

Kompatybilność z Arduino: bezpośrednie podłączenie do popularnych platform mikrokontrolerowych

Zasada działania

Czujnik emituje światło podczerwone przez opuszek palca. Fototransistor po przeciwnej stronie odbiera światło, którego intensywność zmienia się rytmicznie wraz z pulsującym przepływem krwi w naczyniach włosowatych. Każde uderzenie serca powoduje wzrost objętości krwi w opuszce palca, co zmniejsza ilość światła docierającego do fototransystora. Moduł przetwarza te zmiany na analogowy sygnał napięciowy w postaci fali odpowiadającej tętnu. Oprogramowanie mikrokontrolera może następnie wykrywać szczyty sygnału i obliczać częstość akcji serca.

Specyfikacja techniczna

Model: KY-039

Typ czujnika: optyczny czujnik tętna / pulsu

Napięcie zasilania: 5 V DC

Sygnał wyjściowy: napięcie analogowe (przebieg fali tętna)

Metoda detekcji: transmisja światła IR przez opuszek palca

Wymiary płytki PCB: około 19 × 15 mm

Uwagi

Opuszek palca należy umieścić delikatnie między diodą IR a czujnikiem dla uzyskania najlepszych rezultatów.

Do wyodrębnienia częstości akcji serca z sygnału analogowego zaleca się stosowanie programowej filtracji i detekcji szczytów.

Należy osłonić czujnik przed silnym światłem otoczenia w celu poprawy jakości sygnału.

Moduł przeznaczony jest wyłącznie do celów edukacyjnych i nie może być stosowany do diagnostyki medycznej.

Typowe zastosowania

Eksperymenty z detekcją tętna w projektach edukacyjnych

Nauka programowania Arduino i mikrokontrolerów

Demonstracje podstawowego przetwarzania biosygnałów

Interaktywne prototypy elektroniczne i projekty ubieralne

Zawartość zestawu

1 × Moduł czujnika tętna ProRock KY-039

Moduł ProRock KY-039 stanowi prosty i intuicyjny sposób poznania zasad detekcji tętna za pomocą czujników optycznych, co czyni go popularnym wyborem w edukacji, eksperymentach oraz projektach wprowadzających do bioelektroniki.
