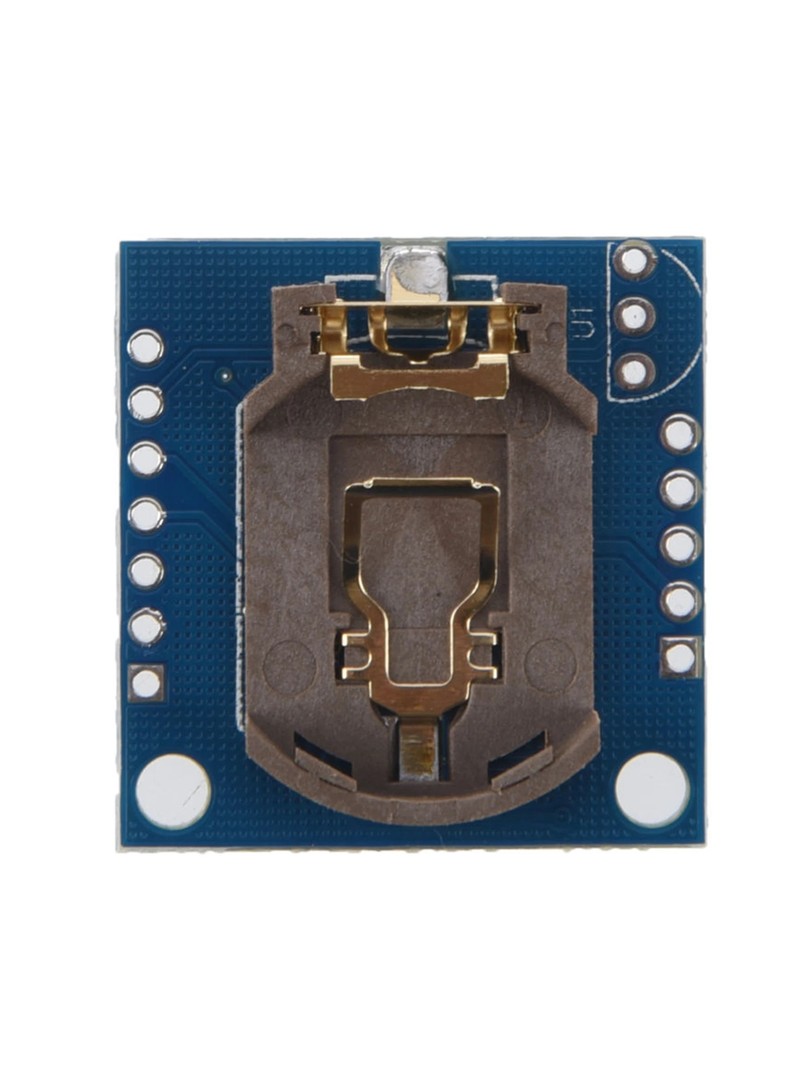

Moduł zegara czasu rzeczywistego ProRock DS1307 24C32 to kompaktowe rozwiązanie RTC oparte na interfejsie I2C, zaprojektowane do współpracy z platformą Arduino oraz systemami wbudowanymi. Łączy układ DS1307 RTC z pamięcią EEPROM 24C32, zapewniając dokładne odmierzanie czasu oraz dodatkową przestrzeń na nieulotne przechowywanie danych użytkownika. Moduł obsługuje podtrzymanie czasu za pomocą baterii i wyposażony jest w dedykowany obwód ładowania akumulatorów litowych.

Komunikacja odbywa się za pomocą dwuprzewodowego interfejsu I2C, co umożliwia łatwą integrację oraz kaskadowe łączenie z innymi urządzeniami I2C. Moduł przeznaczony jest dla twórców projektów embedded, systemów rejestracji danych z oznaczeniem czasu oraz aplikacji automatyki wymagających z tworzywa pomiaru czasu.

Główne cechy

Układ DS1307 RTC: zapewnia działający odmierzanie czasu rzeczywistego z funkcją kalendarza

Pamięć EEPROM 24C32: umożliwia zapis danych użytkownika w nieulotnej pamięci o pojemności trzydzieści dwa kilobajty

Interfejs I2C: dwuprzewodowy protokół komunikacji ułatwiający połączenie z mikrokontrolerem

Wsparcie baterii podtrzymującej: utrzymuje odliczanie czasu podczas zaniku zasilania głównego

Kompensacja lat przestępnych: automatyczna korekcja kalendarza z uwzględnieniem lat przestępnych

Wyjście sygnału zegarowego: pin generujący sygnał prostokątny o częstotliwości jeden herc

Tryb niskiego poboru mocy: zoptymalizowany dla pracy z baterii podtrzymującej

Zasada działania

Mikrokontroler odczytuje i zapisuje dane czasu za pomocą linii SDA i SCL interfejsu I2C. Rezonator kwarcowy o częstotliwości trzydzieści dwa przecinek siedemset sześćdziesiąt osiem kiloherc zapewnia dokładną bazę czasową dla układu RTC. Moduł automatycznie wykrywa zanik zasilania głównego i przełącza się na tryb podtrzymania bateryjnego. Pamięć EEPROM dostępna jest poprzez magistralę I2C jako niezależne urządzenie, umożliwiając przechowywanie danych użytkownika.

Specyfikacja techniczna

Typ produktu: moduł zegara czasu rzeczywistego I2C z pamięcią EEPROM

Główny układ: DS1307

Układ pamięci: 24C32

Pojemność EEPROM: 32K

Format czasu: godziny : minuty : sekundy AM/PM

Format daty: dzień tygodnia, miesiąc, dzień, rok

Zakres kalendarza: do roku 2100

Nieulotna pamięć RAM RTC: 56 bajtów

Interfejs: I2C dwuprzewodowy

Wyjście zegarowe: pin 1Hz

Częstotliwość rezonatora: 32.768 kHz

Wymiary modułu: 28 × 27 × 8.4 mm

Rozmiar PCB: 2.8 × 2.7 cm

Typ obsługiwanej baterii: LIR2032 / CR2032

Protokół komunikacji: I2C

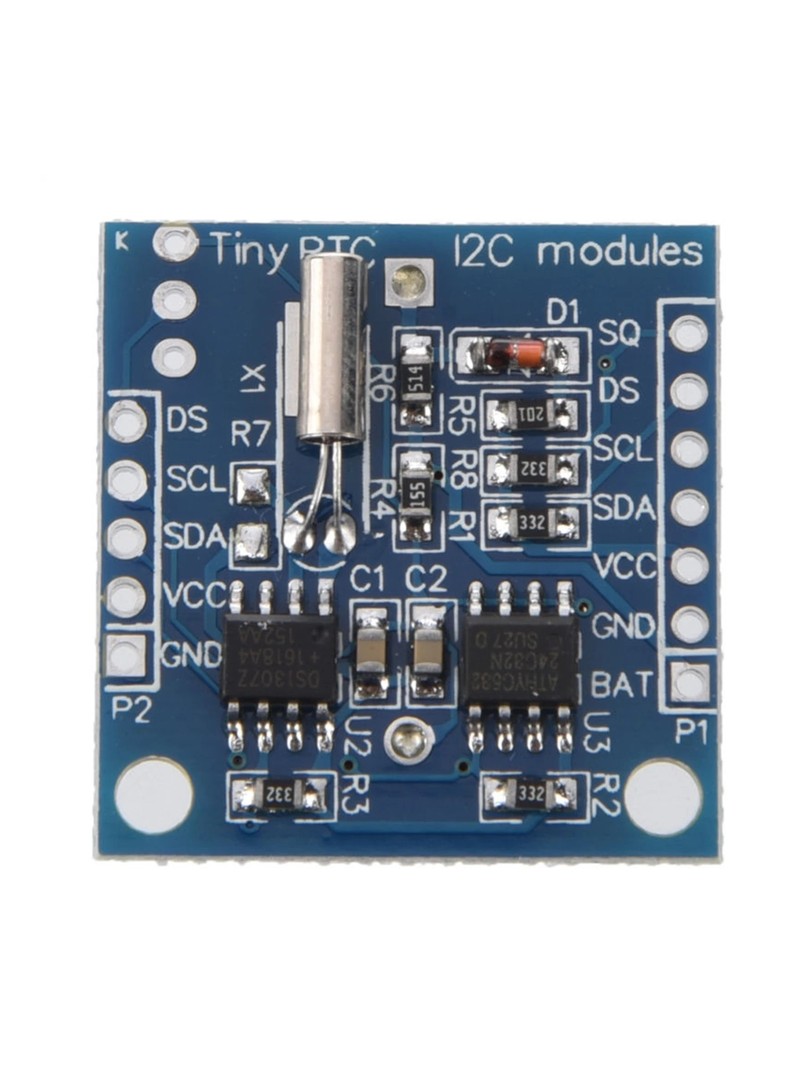

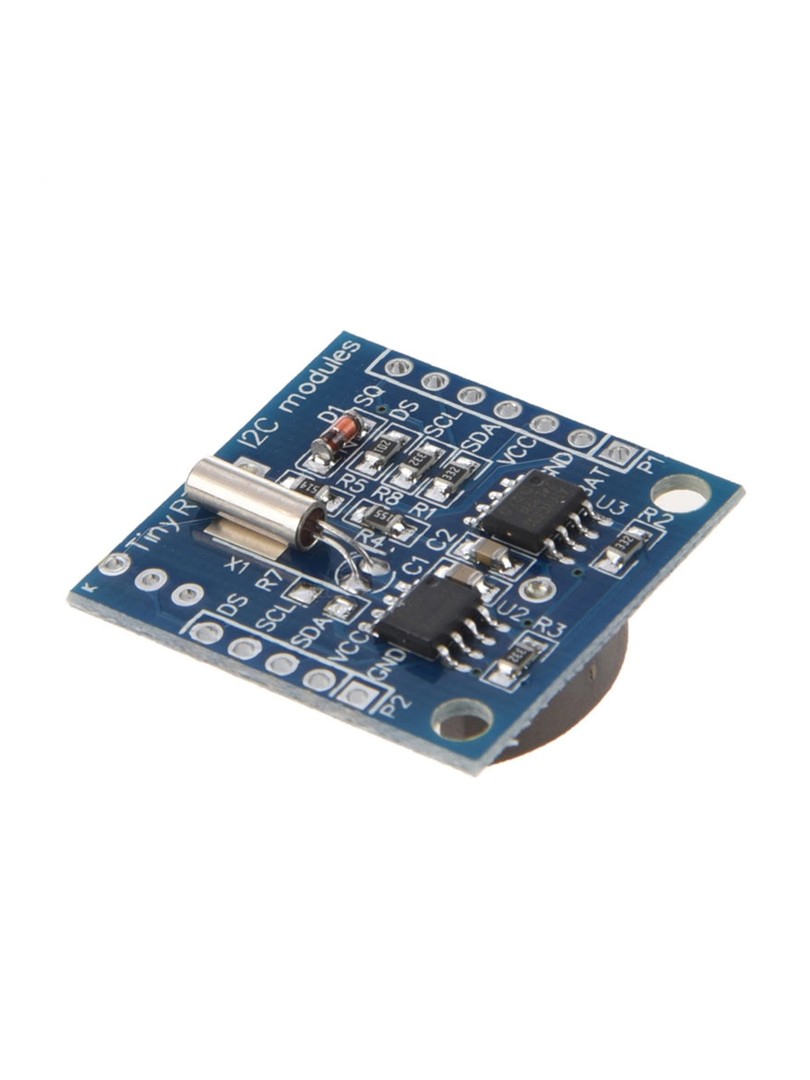

Wyprowadzenia (Pinout)

VCC: wejście zasilania

GND: masa

SDA: linia danych I2C

SCL: linia zegarowa I2C

SQW: wyjście sygnału zegarowego 1Hz

Uwagi

Zestaw nie zawiera baterii ani akumulatorów.

Należy upewnić się o prawidłowym doborze typu baterii w zależności od rodzaju użytkowania — akumulator ładowalny lub bateria nieładowalna.

Możliwe jest kaskadowe łączenie wielu urządzeń I2C na tej samej magistrali.

Typowe zastosowania

Systemy rejestracji danych z oznaczeniem czasu

Projekty RTC dla platformy Arduino i mikrokontrolerów

Systemy automatyki i harmonogramowania zadań

Urządzenia wbudowane wymagające z tworzywa pomiaru czasu

Projekty wymagające dodatkowej pamięci EEPROM I2C

Zawartość zestawu

1 × Moduł zegara czasu rzeczywistego ProRock DS1307 24C32 RTC (bez baterii)

Moduł zegara czasu rzeczywistego ProRock DS1307 24C32 oferuje dokładne odmierzanie czasu w interfejsie I2C, dodatkową pamięć EEPROM oraz elastyczne wsparcie baterii podtrzymującej, stanowiąc praktyczne rozwiązanie dla projektów embedded oraz systemów opartych na Arduino.
