ProRock RS422 Konwerter MAX490 TTL UART 2.5Mbps 15kV ESD 1000m

MAX490 | RS422 ↔ TTL | Full-Duplex | do 2.5 Mbps | zasięg do 1000 m | 15 kV ESD | 120Ω terminacja | 5V

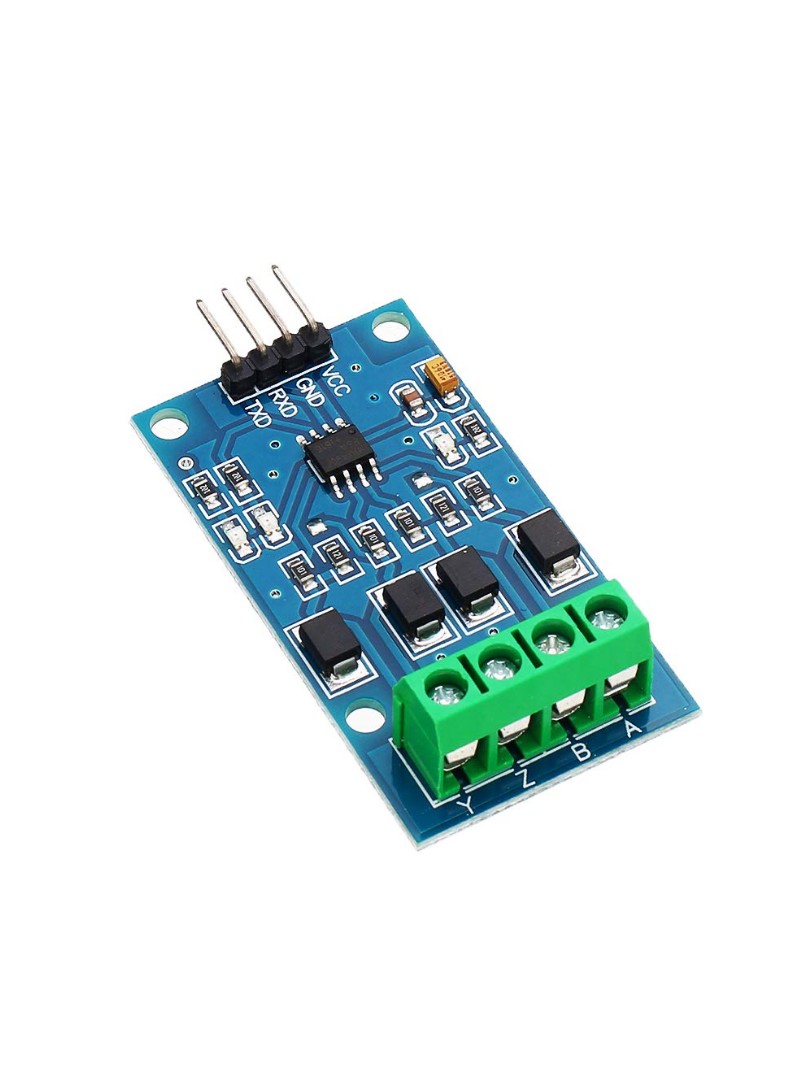

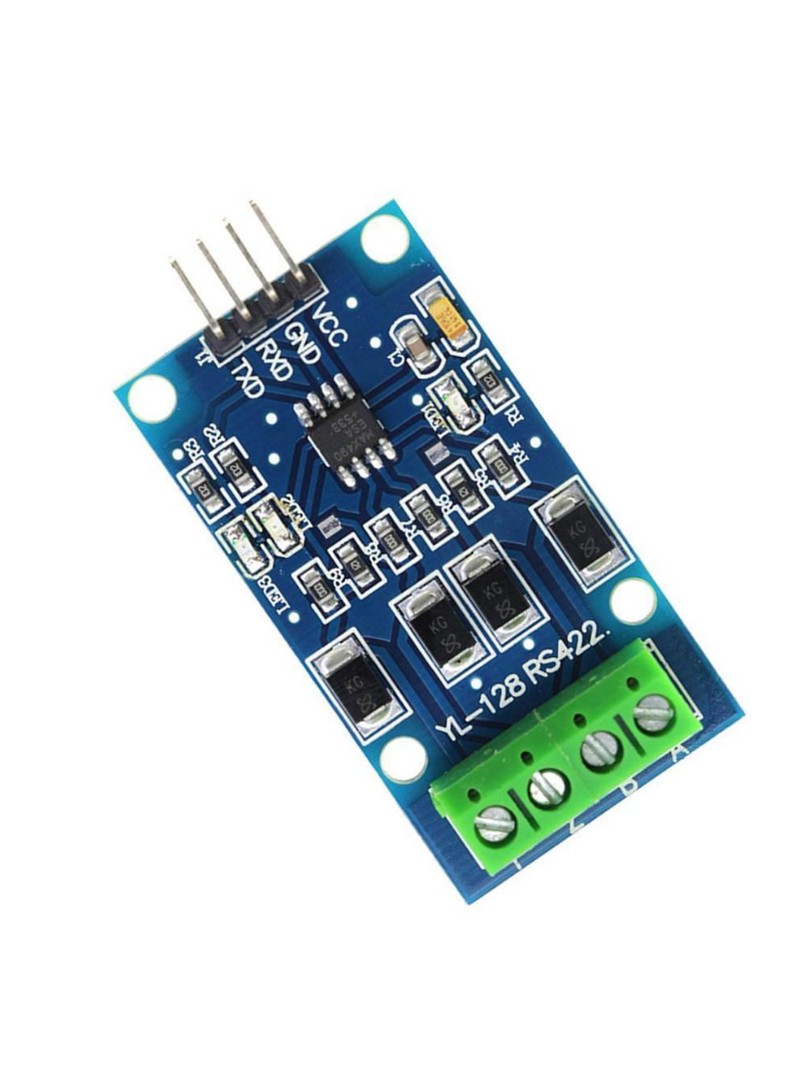

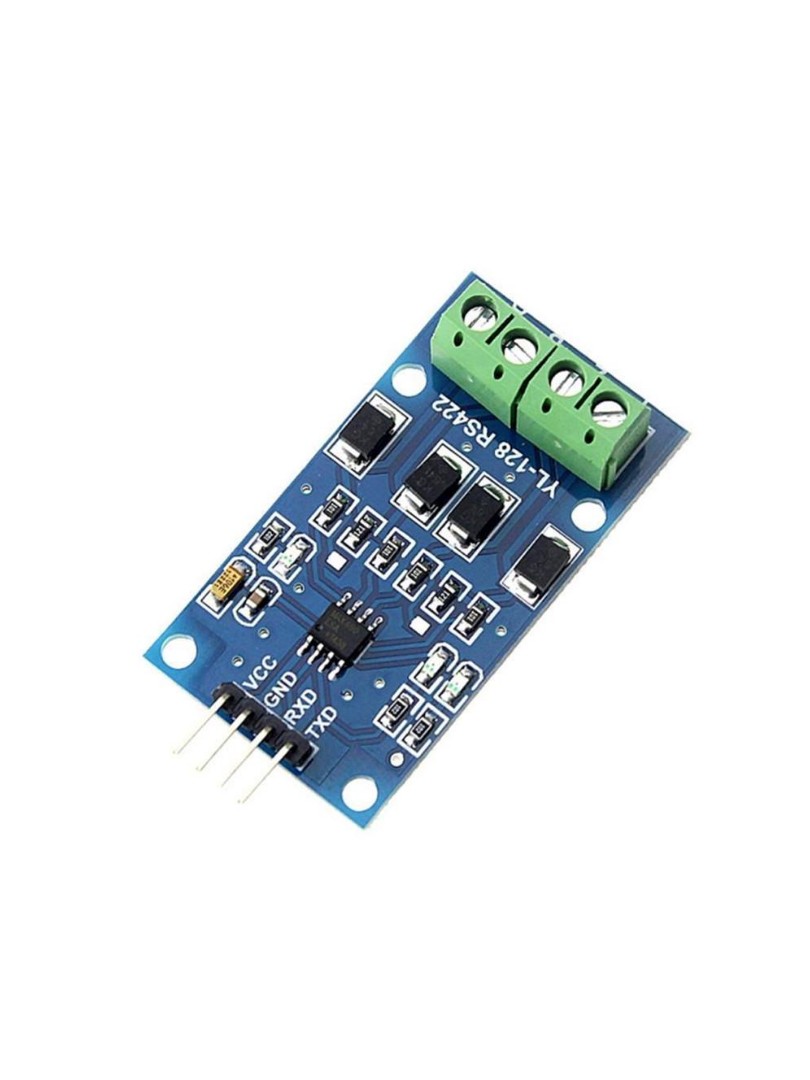

Moduł ProRock RS422 to TTL to konwerter sygnałów różnicowych RS422 na standard UART TTL, przeznaczony do dwukierunkowej komunikacji szeregowej na duże odległości w środowiskach przemysłowych. Urządzenie umożliwia współpracę linii różnicowych RS422 z mikrokontrolerami oraz systemami wbudowanymi korzystającymi ze standardowych sygnałów szeregowych RXD/TXD.

Moduł wyposażono w układ MAX490 oraz wielopoziomowe zabezpieczenia obejmujące ochronę ESD, diody TVS oraz rezystor ograniczający prąd. Wbudowana terminacja i diody LED sygnalizujące pracę uzupełniają funkcjonalność urządzenia.

Główne cechy

• Interfejs RS422: sygnalizacja różnicowa zapewniająca stałe transmisję na dużych odległościach
• Tryb full-duplex: dwukierunkowa konwersja RS422 na TTL bez konieczności przełączania kierunku transmisji
• Układ MAX490: wysokiej jakości transceiverRS422/RS485 zapewniający stałe komunikacji
• Ochrona ESD: zabezpieczenie układu przed wyładowaniami elektrostatycznymi
• Diody TVS: tłumienie przepięć i skoków napięcia w liniach transmisyjnych
• Rezystor ograniczający: wbudowany rezystor zabezpieczający przed przeciążeniem prądowym
• Terminacja 120Ω: rezystor dopasowujący impedancję linii w celu redukcji odbić sygnału
• Diody LED: wskaźniki zasilania oraz aktywności transmisji i odbioru danych
• Kompatybilność 5V TTL: wyprowadzenia RXD/TXD pracują na poziomie logicznym pięciu woltów

Zasada działania

Konwerter przekształca sygnały różnicowe RS422 na sygnały jednoprzewodowe UART TTL i odwrotnie. Linie różnicowe RS422 wykorzystują parę przewodów dla każdego kierunku transmisji, co zapewnia odporność na zakłócenia elektromagnetyczne na długich dystansach. Układ MAX490 realizuje konwersję sygnałów różnicowych na poziomy logiczne TTL kompatybilne z wyprowadzeniami RX/TX mikrokontrolerów. Wbudowana terminacja 120Ω dopasowuje impedancję linii, eliminując odbicia sygnału w topologiach wymagających zakończenia magistrali.

Specyfikacja techniczna

• Typ modułu: konwerter RS422 ↔ TTL (UART)
• Układ główny: MAX490
• Tryb komunikacji: full-duplex (dwukierunkowy)
• Maksymalna szybkość transmisji: do 2.5 Mbps
• Zasięg transmisji: do 1000 m (typowo, zależny od okablowania i środowiska)
• Ochrona ESD: 15 kV
• Dodatkowe zabezpieczenia: diody TVS, rezystor ograniczający 10Ω
• Terminacja: 120Ω wbudowana
• Zasilanie strony TTL: DC 5V
• Poziom logiczny TTL: 5V RXD/TXD
• Wymiary płytki: około 50 × 27 mm

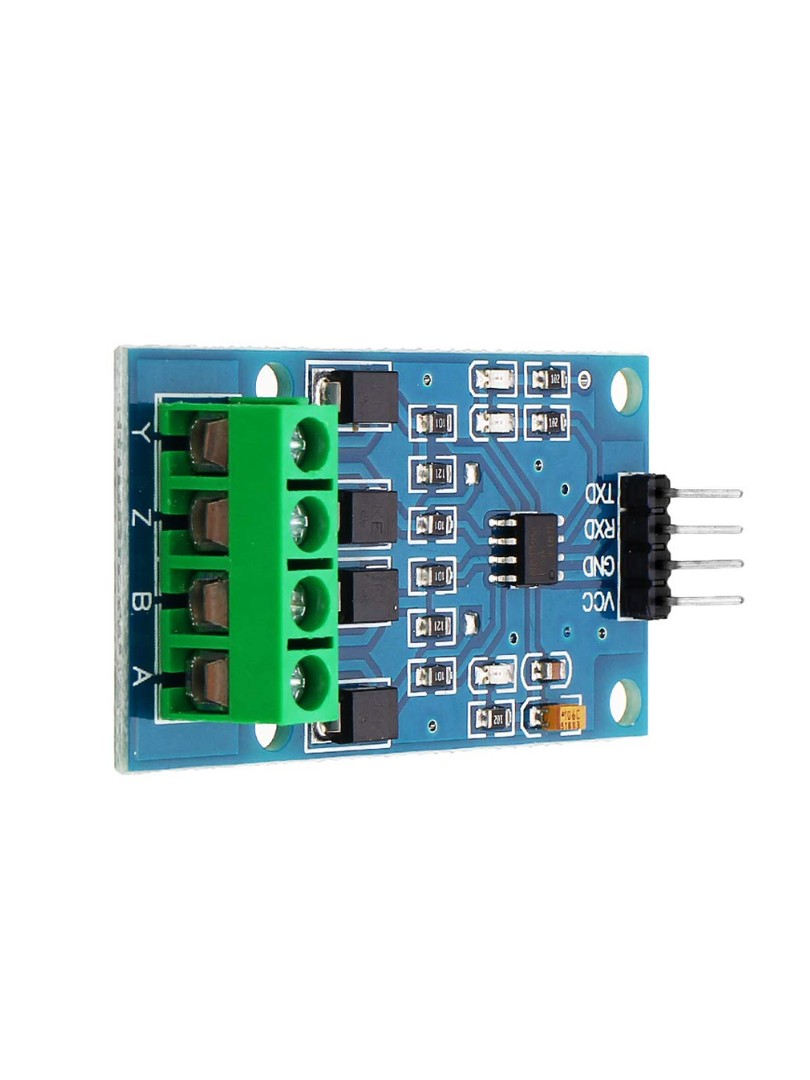

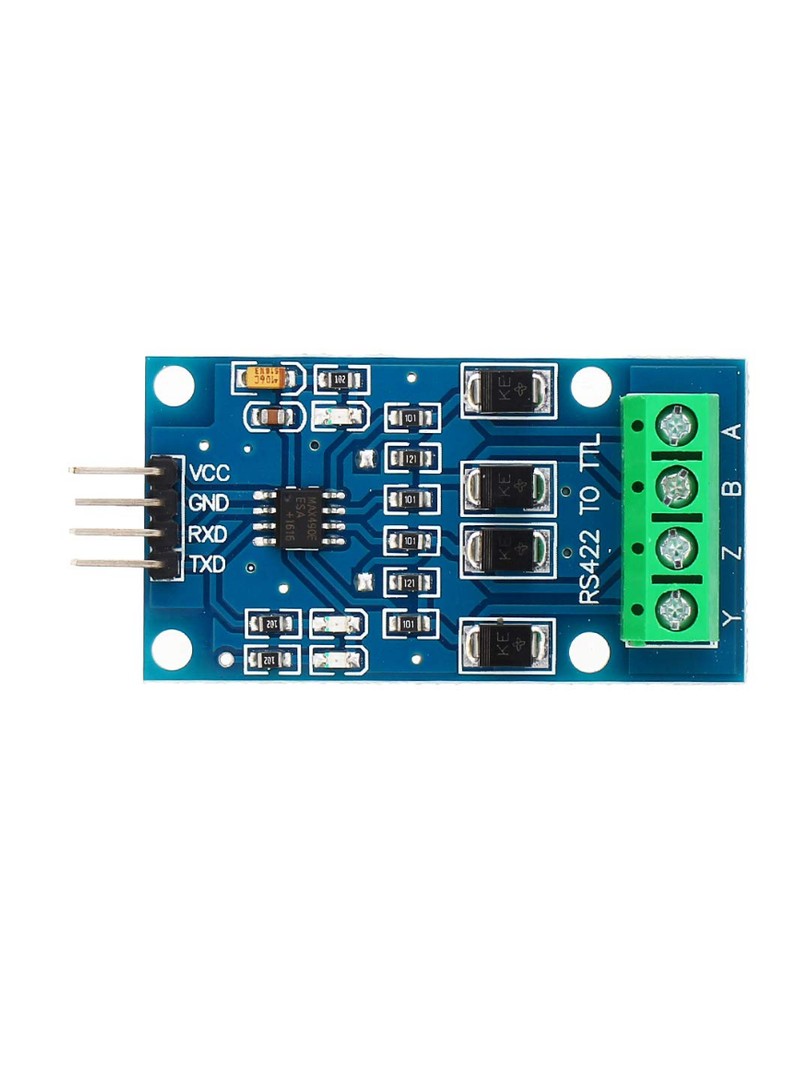

Wyprowadzenia (Pinout)

• Strona RS422: linie różnicowe (standardowo oznaczane A/B oraz Y/Z, oznaczenia mogą się różnić)
• Strona TTL: RXD, TXD, GND (sygnały UART) oraz zasilanie 5V

Uwagi

• Do uzyskania optymalnej sprawny transmisji na duże odległości zaleca się stosowanie przewodów typu skrętka oraz prawidłowe uziemienie układu.
• Terminacja 120Ω powinna być włączana wyłącznie w topologiach RS422 wymagających zakończenia magistrali.
• Strona TTL wymaga zasilania 5V i jest przeznaczona do współpracy z logiką pięciowoltową RX/TX.

Typowe zastosowania

• Komunikacja szeregowa w urządzeniach przemysłowych
• Interfejs RS422 dla sterowników PLC, falowników i kontrolerów
• Przedłużenie linii UART na duże odległości z wykorzystaniem przewodów skrętkowych
• Komunikacja odporna na zakłócenia w systemach automatyki
• Projekty z mikrokontrolerami wymagające łączności RS422

Zawartość zestawu

• 1 × Moduł konwertera ProRock RS422 to TTL Power Supply

Moduł ProRock RS422 to TTL łączy w sobie funkcjonalność szybkiego konwertera sygnałów różnicowych na UART, rozbudowane zabezpieczenia elektryczne oraz wizualizację stanu pracy, stanowiąc narzędzie do realizacji odpornej komunikacji szeregowej w środowiskach przemysłowych i projektach wymagających transmisji na dużych dystansach.
