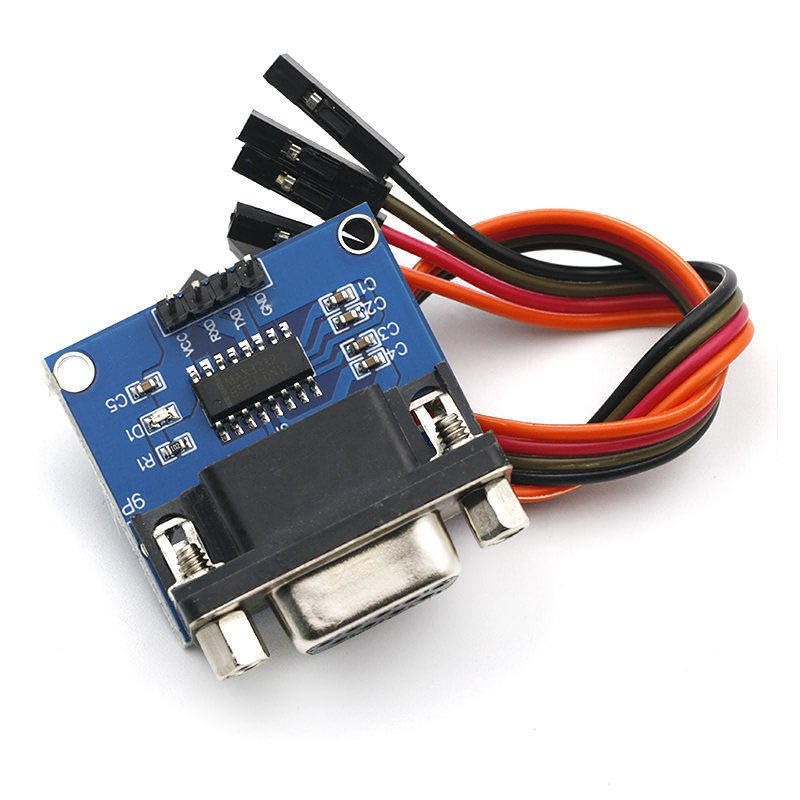

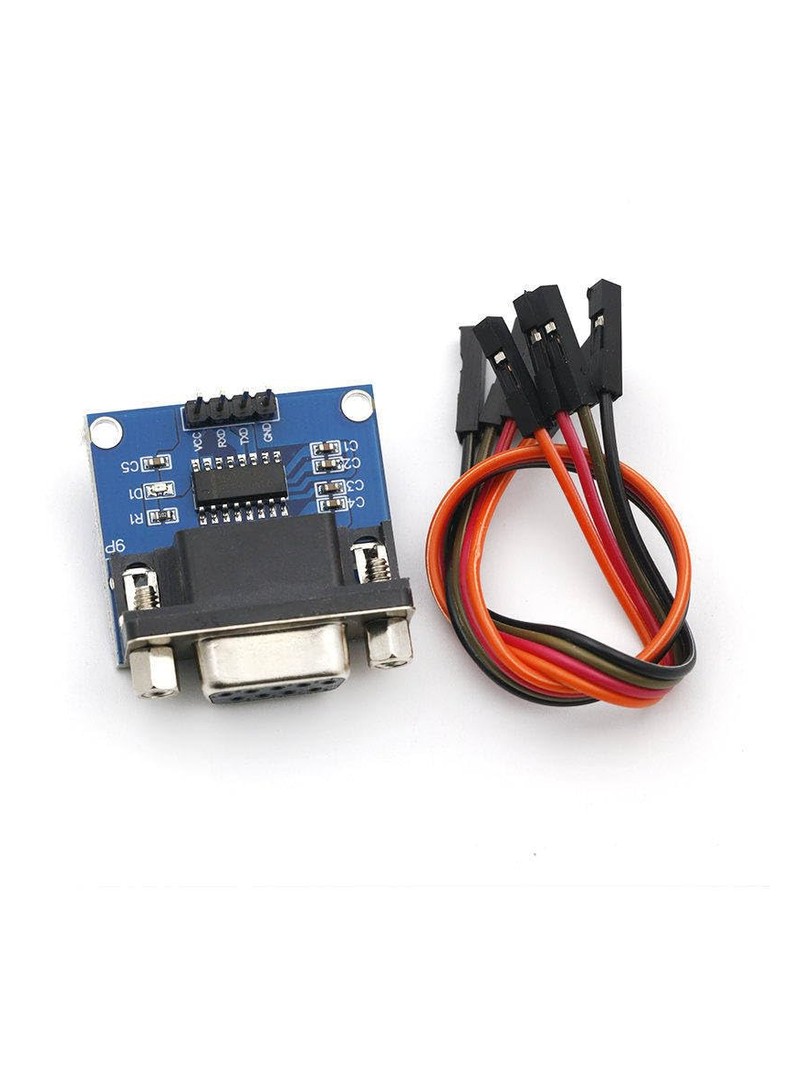

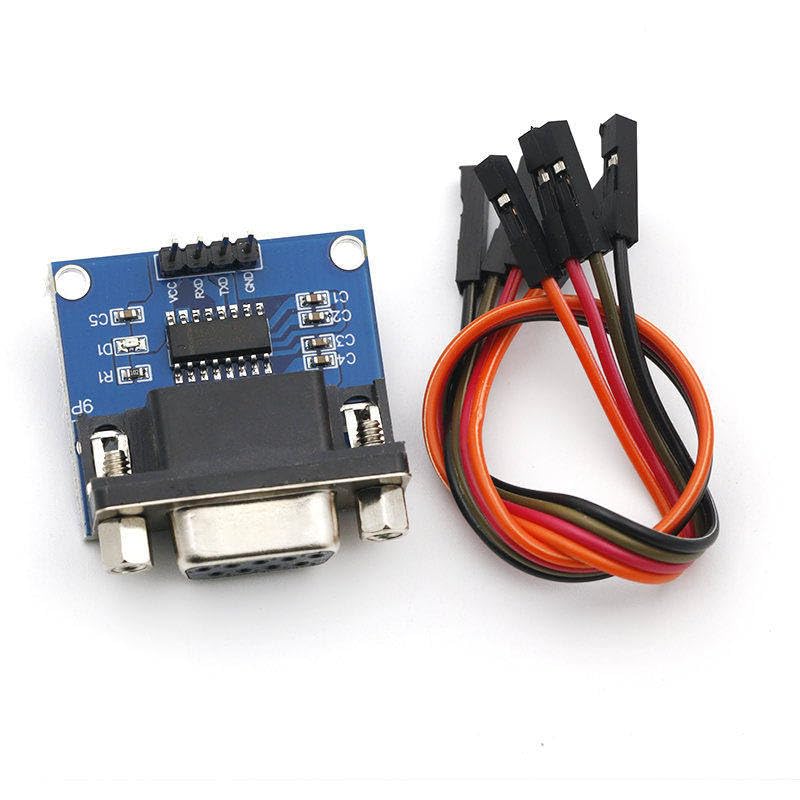

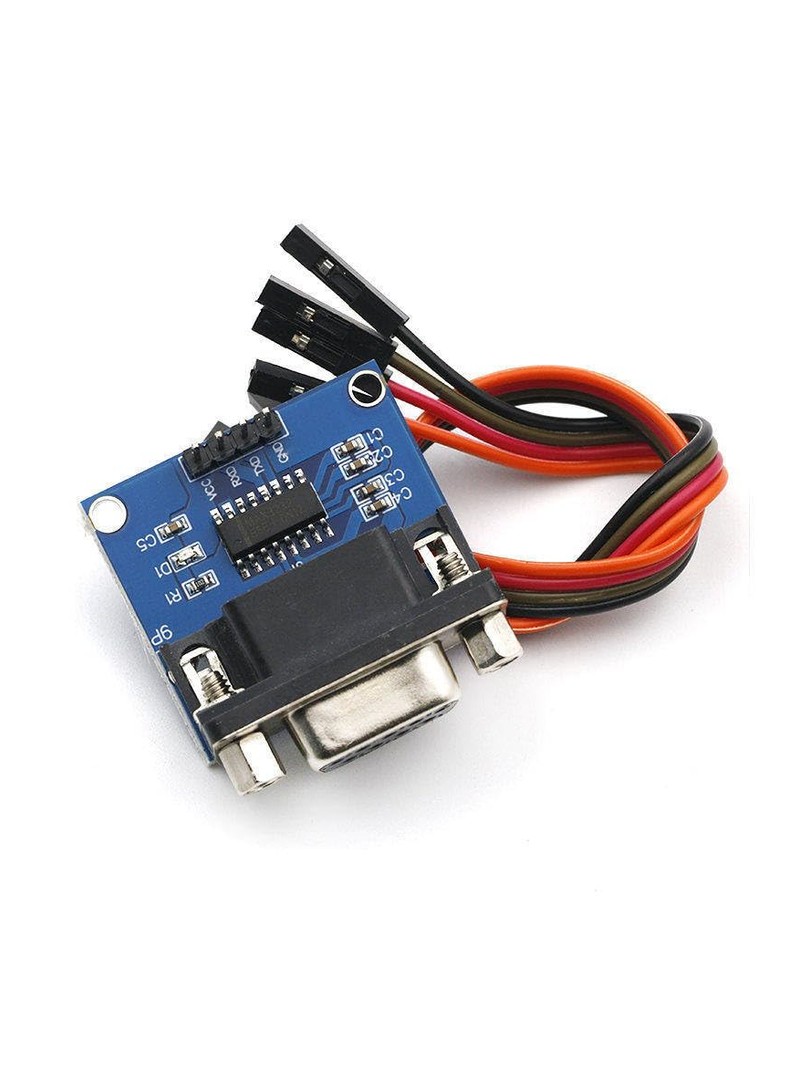

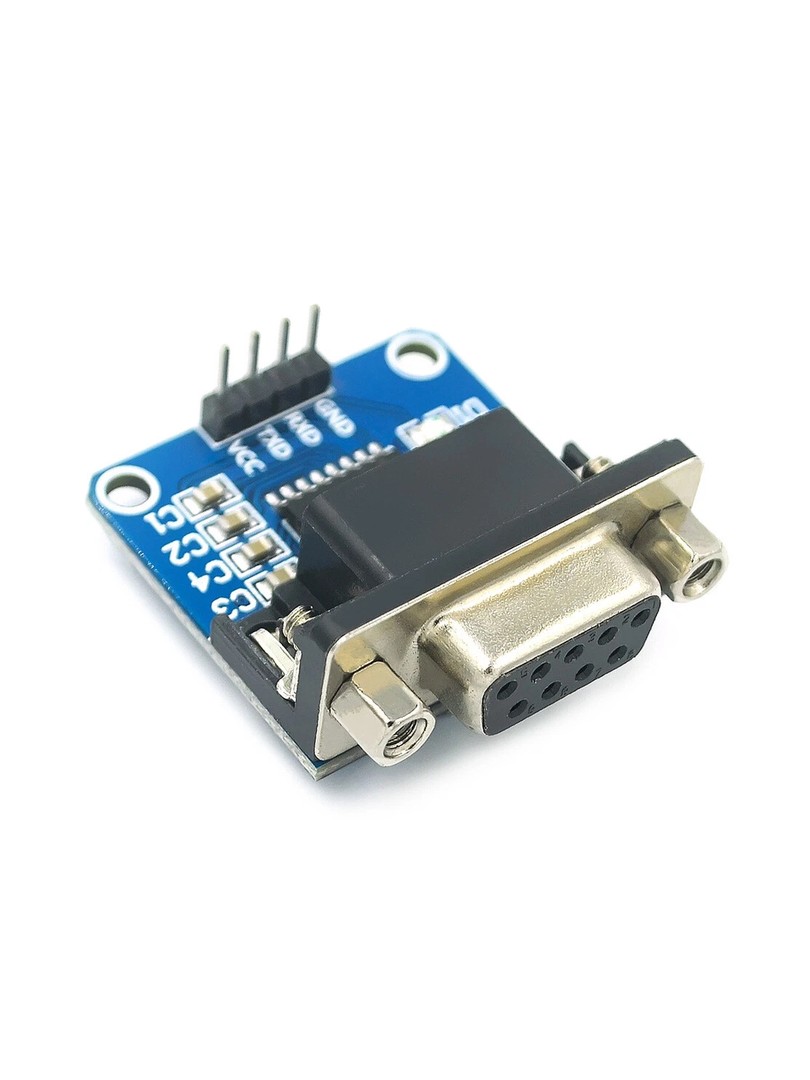

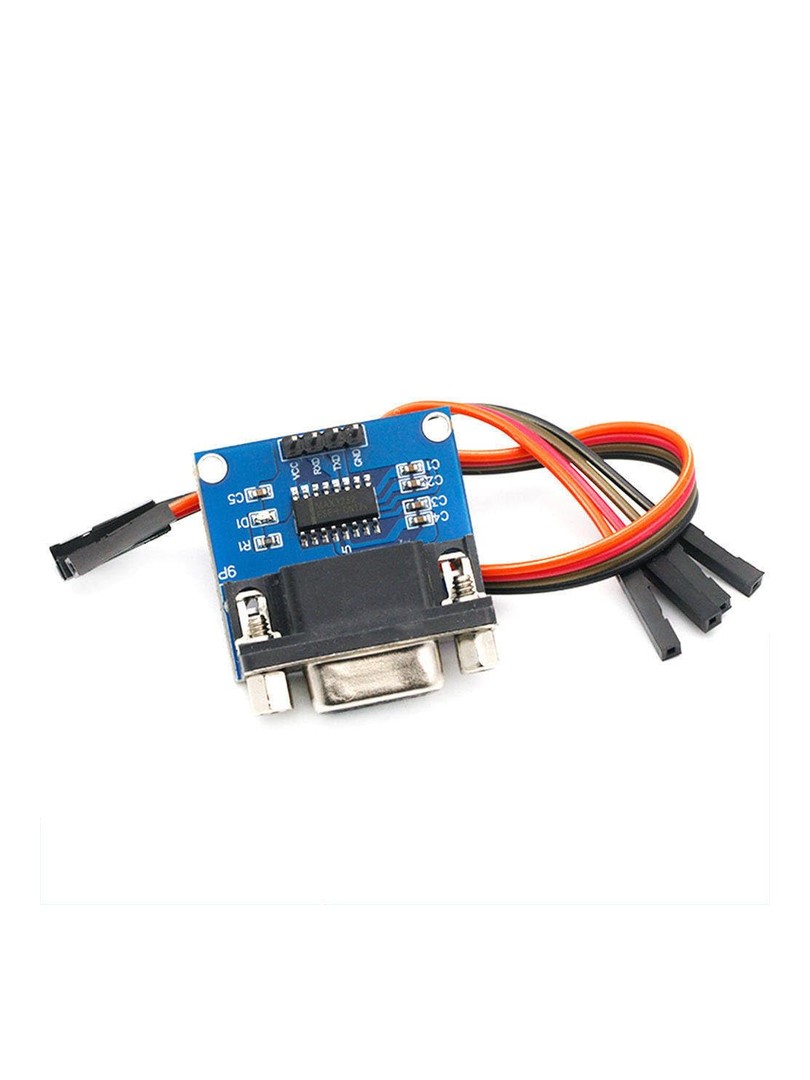

Moduł ProRock RS232 to TTL stanowi kompaktowy konwerter poziomów napięcia umożliwiający komunikację pomiędzy standardowymi urządzeniami RS-232 a logiką TTL stosowaną w mikrokontrolerach. Układ bazuje na sprawdzonym transceiverze MAX3232, zapewniając stałe dwukierunkową transmisję danych. Produkt przeznaczony jest dla osób tworzących projekty z wykorzystaniem platform Arduino, ESP32, STM32, Raspberry Pi lub innych systemów mikrokontrolerowych wymagających połączenia z komputerem lub urządzeniem przemysłowym wyposażonym w port szeregowy DB9.

Moduł wyposażono w złącze DB9 umożliwiające bezpośrednie podłączenie do portu RS-232 oraz diody LED sygnalizujące aktywność transmisji TX i RX, co ułatwia debugowanie i weryfikację komunikacji. Kompatybilność z logiką zarówno 3.3V jak i 5V pozwala na uniwersalne zastosowanie w różnorodnych projektach elektronicznych.

Główne cechy

Konwersja RS-232 na TTL: bezpieczne przekształcanie poziomów napięcia umożliwiające komunikację między urządzeniami o różnych standardach logicznych

Transceiver MAX3232: wykorzystanie sprawdzonego w przemyśle układu o niskim poborze mocy gwarantuje działający transmisję

Kompatybilność napięciowa: obsługa logiki zarówno 3.3V jak i 5V pozwala na pracę z większością współczesnych mikrokontrolerów

Złącze DB9: możliwość bezpośredniego podłączenia kabla RS-232 bez dodatkowych adapterów

Diody LED TX/RX: wizualna indykacja przesyłanych i odbieranych danych ułatwia diagnostykę połączenia

Kompaktowa konstrukcja: niewielkie wymiary pozwalają na montaż bezpośrednio za złączem DB9

Ochrona ESD: zabezpieczenie układu przed wyładowaniami elektrostatycznymi zwiększa odporność w środowiskach przemysłowych

Zasada działania

Moduł wykorzystuje układ MAX3232 do dwukierunkowej konwersji poziomów napięcia między standardem RS-232 a logiką TTL. Sygnały RS-232 o amplitudzie od -15V do +15V są przekształcane na poziomy TTL (0V/3.3V lub 0V/5V) i odwrotnie. Wewnętrzne generatory ładunkowe układu MAX3232 produkują napięcia niezbędne do transmisji RS-232 z zasilania 3.3V lub 5V. Moduł obsługuje dwa niezależne kanały nadawczo-odbiorcze, umożliwiając pełny dupleks komunikacji. Diody LED podłączone do linii TXD i RXD migają podczas transmisji danych, sygnalizując aktywność na każdym kierunku komunikacji.

Specyfikacja techniczna

Typ produktu: moduł konwertera RS-232 na TTL

Układ sterujący: MAX3232

Napięcie zasilania: DC 3.3V – 5.5V

Pobór prądu: ok. 6 mA

Interfejs logiczny: TXD, RXD, VCC, GND (TTL)

Złącze RS-232: DB9 (wersja żeńska lub męska w zależności od wariantu)

Obsługiwana prędkość transmisji: do 230400 bps

Ochrona ESD: ±15 kV

Liczba sterowników/odbiorników: 2 sterowniki, 2 odbiorniki

Wymiary: ok. 33 × 32 × 16 mm

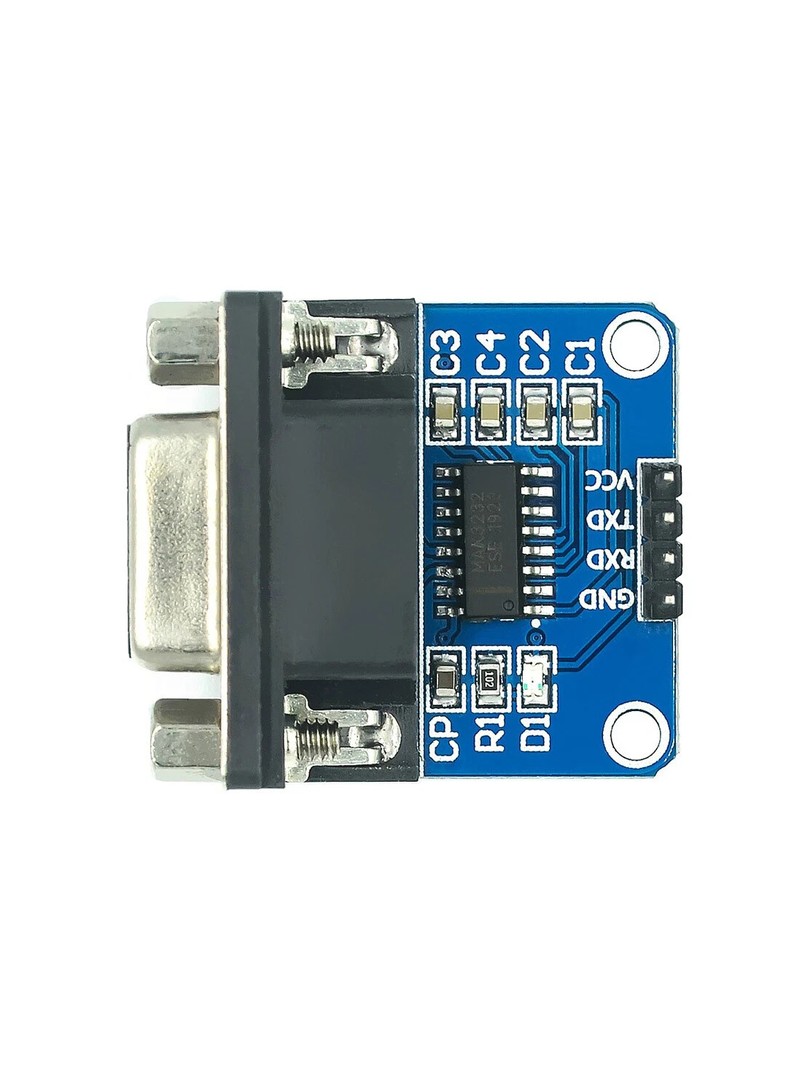

Wyprowadzenia (Pinout)

TXD: dane nadawane TTL (do RX RS-232)

RXD: dane odbierane TTL (z TX RS-232)

VCC: zasilanie 3.3V / 5V

GND: masa

Uwagi

Moduł przeznaczony jest wyłącznie do konwersji poziomów logicznych i nie stanowi konwertera USB na port szeregowy.

Należy zapewnić prawidłowe skrzyżowanie połączeń TX/RX między urządzeniami (TXD modułu do RXD mikrokontrolera i odwrotnie).

Napięcie zasilania musi być zgodne z poziomem logiki mikrokontrolera.

Sygnały RS-232 są wewnętrznie przetwarzane i galwanicznie oddzielone od logiki TTL.

Typowe zastosowania

Komunikacja szeregowa mikrokontrolera z komputerem PC

Interfejs do urządzeń przemysłowych wykorzystujących standard RS-232

Porty debugowania i konfiguracji systemów wbudowanych

Tworzenie projektów z wykorzystaniem platform Arduino, ESP32, STM32 i Raspberry Pi

Integracja z urządzeniami przemysłowymi wyposażonymi w legacy port szeregowy

Zawartość zestawu

1 × Moduł konwertera RS232 na TTL ProRock z układem MAX3232

Moduł ProRock RS232 to TTL stanowi działający rozwiązanie do łączenia współczesnych mikrokontrolerów z urządzeniami wykorzystującymi klasyczny standard RS-232, oferując stałe komunikację, kompaktową budowę oraz prostą integrację w projektach elektronicznych i systemach wbudowanych.
