ProRock RFID Czytajnik 125kHz RDM6300 UART EM4100

Czytnik RFID 125 kHz ProRock RDM6300 UART EM4100 TK4100 Arduino

Częstotliwość 125 kHz | Interfejs UART TTL | Prędkość transmisji 9600 bps | Zasilanie 5V DC | Pobór prądu poniżej 50 mA | Wymiary 38,5 × 19 × 10 mm

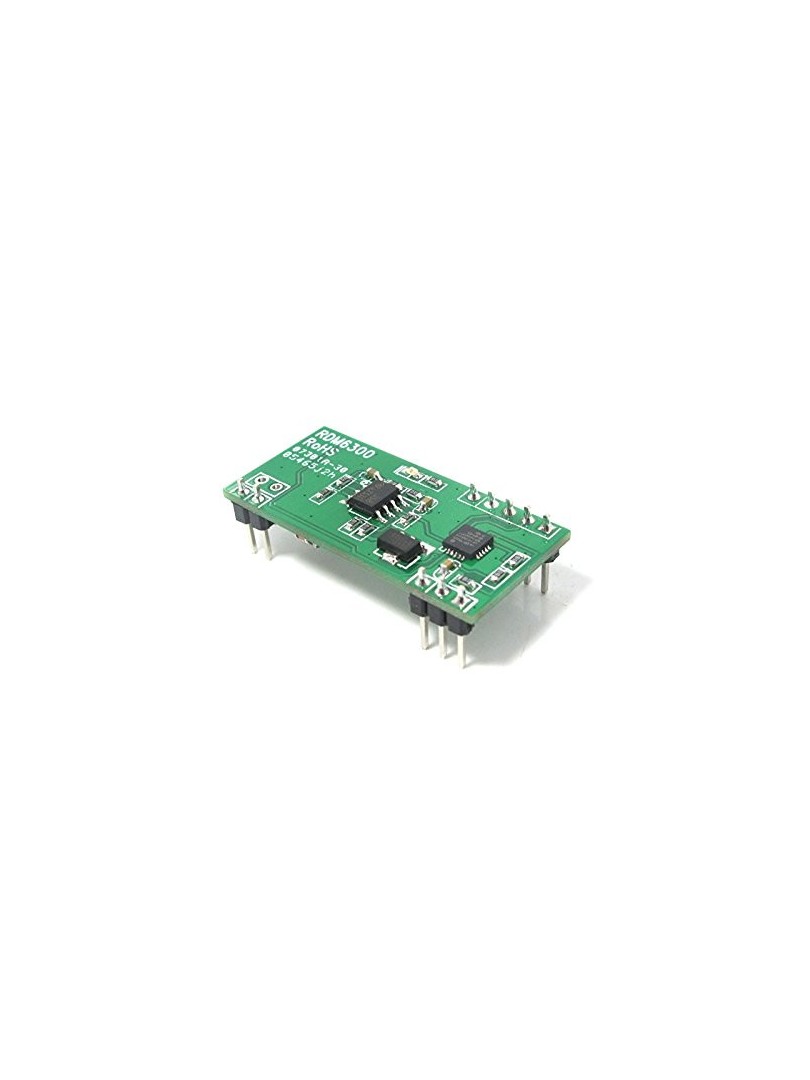

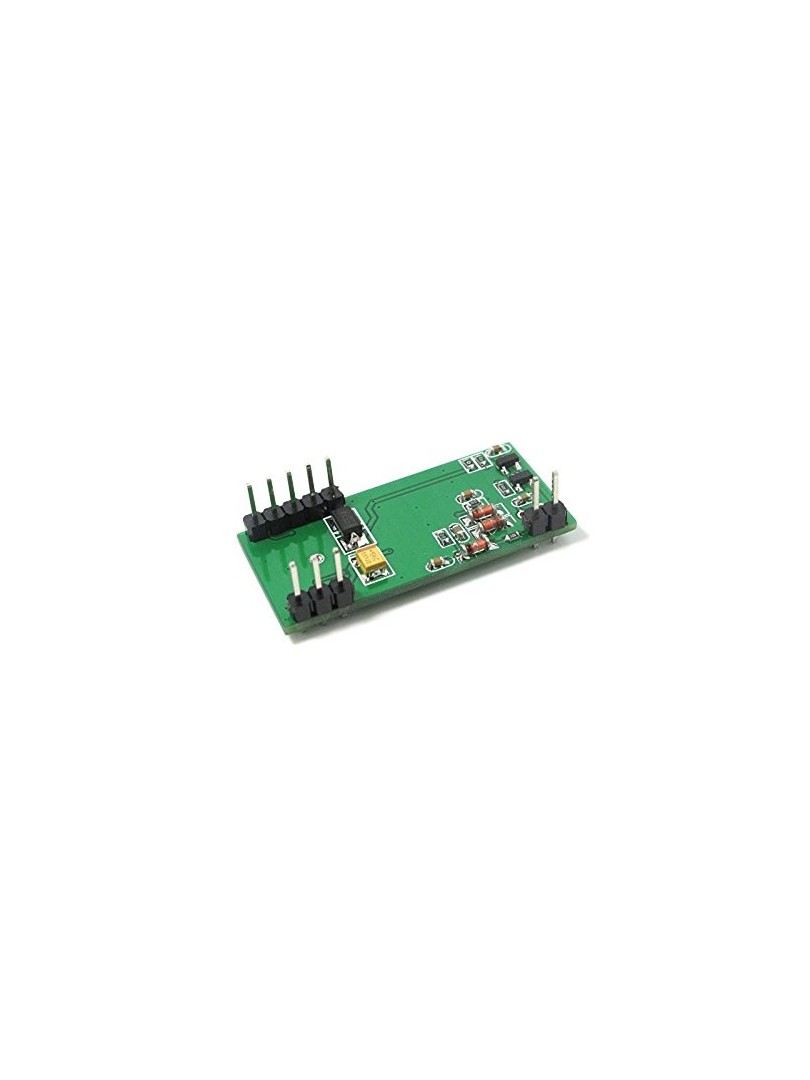

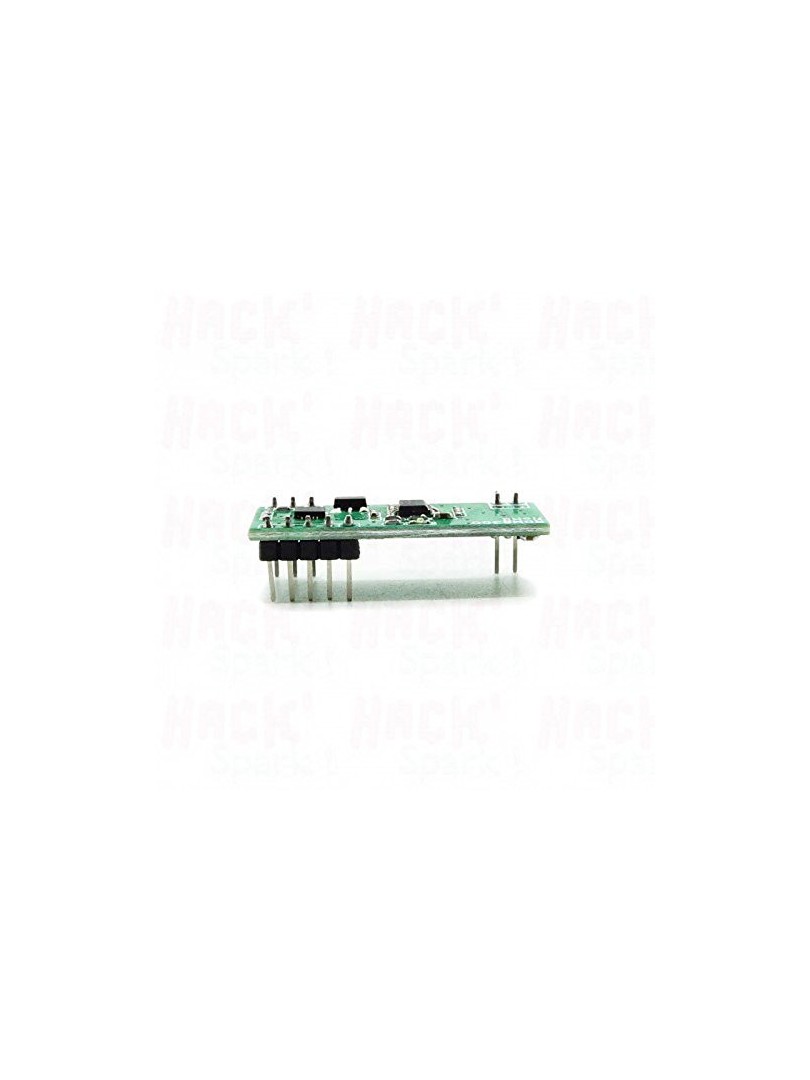

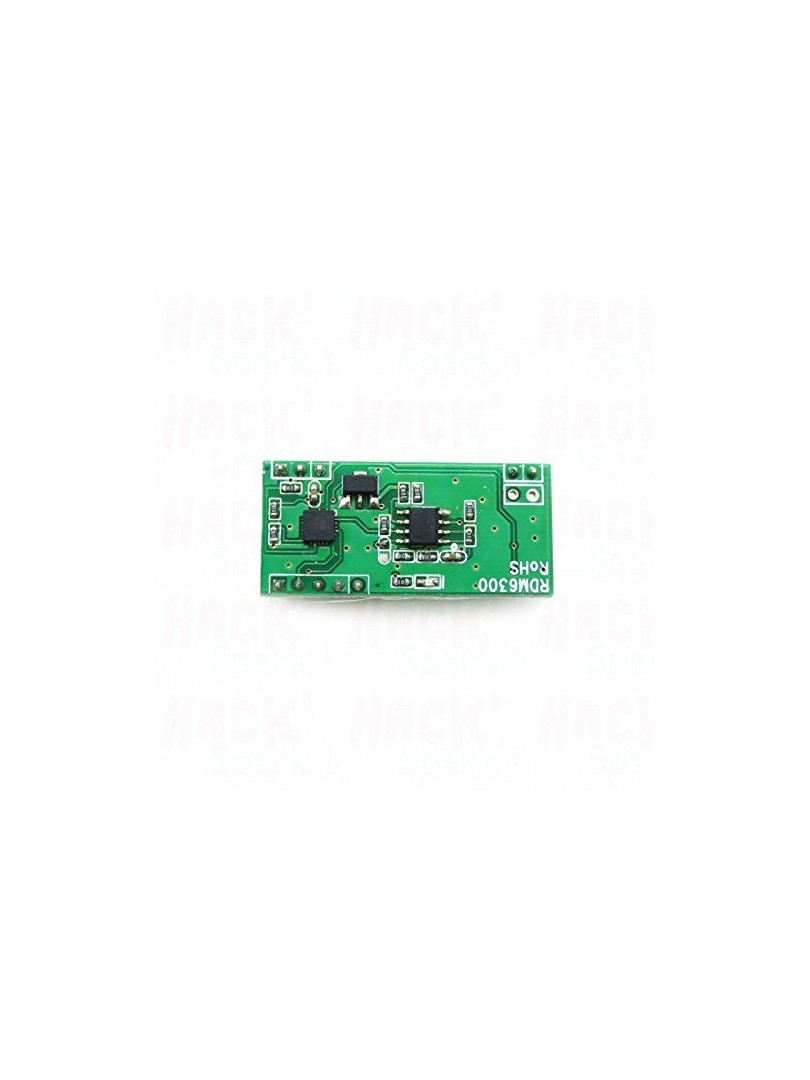

Moduł czytnika RFID ProRock RDM6300 to kompaktowe urządzenie do bezkontaktowego odczytu kart i tagów RFID pracujących na częstotliwości sto dwadzieścia pięć kiloherców. Moduł jest przeznaczony do odczytu kart zgodnych ze standardem EM4100 oraz kompatybilnych formatów. Urządzenie integruje rozbudowany obwód odbiorczy RF z wbudowanym mikrokontrolerem oraz algorytmem dekodującym, co zapewnia działający odczyt identyfikatorów kart i ich transmisję przez szeregowy interfejs UART z poziomami TTL.

Moduł znajduje zastosowanie w projektach opartych na platformach Arduino oraz innych mikrokontrolerach. Po włączeniu zasilania urządzenie automatycznie skanuje obszar w poszukiwaniu kart RFID i po wykryciu karty przesyła jej numer identyfikacyjny do kontrolera nadrzędnego przez port szeregowy. Rozwiązanie nadaje się do systemów kontroli dostępu, projektów identyfikacyjnych oraz aplikacji automatyki.

Główne cechy

• Odczyt RFID na niskiej częstotliwości: moduł obsługuje karty i tagi RFID pracujące na częstotliwości sto dwadzieścia pięć kiloherców
• Szeroka kompatybilność kart: współpracuje z kartami i tagami EM/TK4100, EM4102, EM4200 oraz kompatybilnymi formatami
• Wyjście szeregowe UART: komunikacja z poziomami TTL umożliwia łatwą integrację z mikrokontrolerami
• Wbudowany mikrokontroler: wewnętrzna obsługa odbioru sygnału RF oraz dekodowania identyfikatora karty
• Prosta obsługa: automatyczne wysyłanie numeru identyfikacyjnego karty po jej wykryciu w zasięgu odczytu
• Kompaktowa konstrukcja: niewielkie wymiary umożliwiają zastosowanie w projektach wbudowanych i ograniczonych przestrzennie

Zasada działania

Moduł po podłączeniu zasilania rozpoczyna ciągłe skanowanie obszaru w poszukiwaniu kart RFID. Wbudowany obwód odbiorczy RF wykrywa pole elektromagnetyczne emitowane przez kartę znajdującą się w zasięgu czytnika. Mikrokontroler przetwarza odebrany sygnał i dekoduje zapisany w karcie identyfikator. Zdekodowany numer karty jest automatycznie przesyłany przez interfejs UART do podłączonego mikrokontrolera, który może podjąć odpowiednie działanie, takie jak sterowanie przekaźnikiem lub zapisanie danych w pamięci.

Specyfikacja techniczna

• Typ produktu: moduł czytnika kart RFID
• Częstotliwość pracy: 125 kHz
• Obsługiwane karty: EM/TK4100, EM/TK4102, EM4200 oraz kompatybilne
• Interfejs komunikacyjny: UART (poziomy TTL)
• Prędkość transmisji: 9600 bps
• Napięcie zasilania: 5V DC
• Pobór prądu: poniżej 50 mA
• Wymiary modułu: 38,5 × 19 × 10 mm

Uwagi

• Pin TX modułu należy podłączyć do pinu UART RX mikrokontrolera.
• Po włączeniu zasilania moduł automatycznie rozpoczyna ciągłe skanowanie w poszukiwaniu kart RFID.
• Po wykryciu obsługiwanej karty identyfikator jest automatycznie wysyłany przez interfejs UART.
• Na podstawie odebranego identyfikatora mikrokontroler może sterować zewnętrznymi modułami, takimi jak przekaźniki.

Typowe zastosowania

• Systemy kontroli dostępu oraz zamki drzwiowe
• Systemy identyfikacji osobistej i rejestracji obecności
• Projekty zabezpieczeń biurowych i domowych
• Projekty edukacyjne z wykorzystaniem Arduino oraz mikrokontrolerów
• Interaktywne zabawki oraz systemy automatyki

Zawartość zestawu

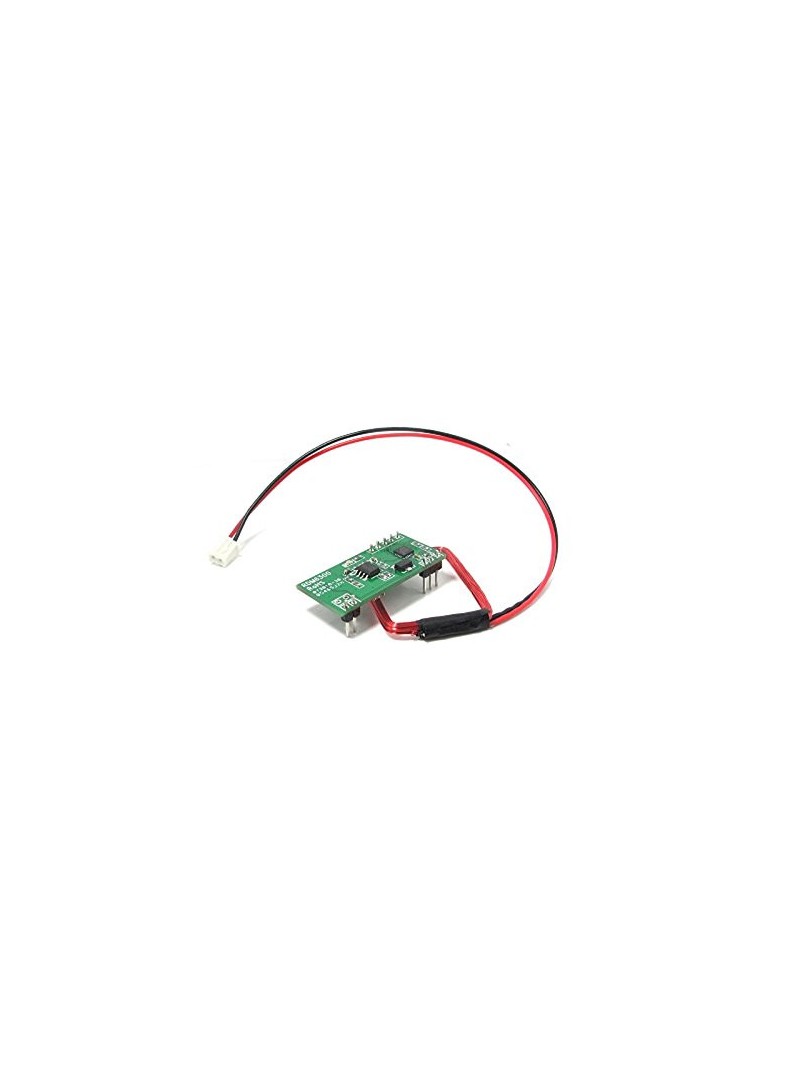

• 1 × Moduł czytnika RFID ProRock RDM6300 125 kHz

Moduł czytnika RFID ProRock RDM6300 stanowi działający rozwiązanie do identyfikacji kart RFID pracujących na niskiej częstotliwości. Prosty interfejs UART oraz szeroka kompatybilność z kartami EM4100 i kompatybilnymi formatami czynią go odpowiednim wyborem do zastosowań w systemach kontroli dostępu oraz projektach wbudowanych.
