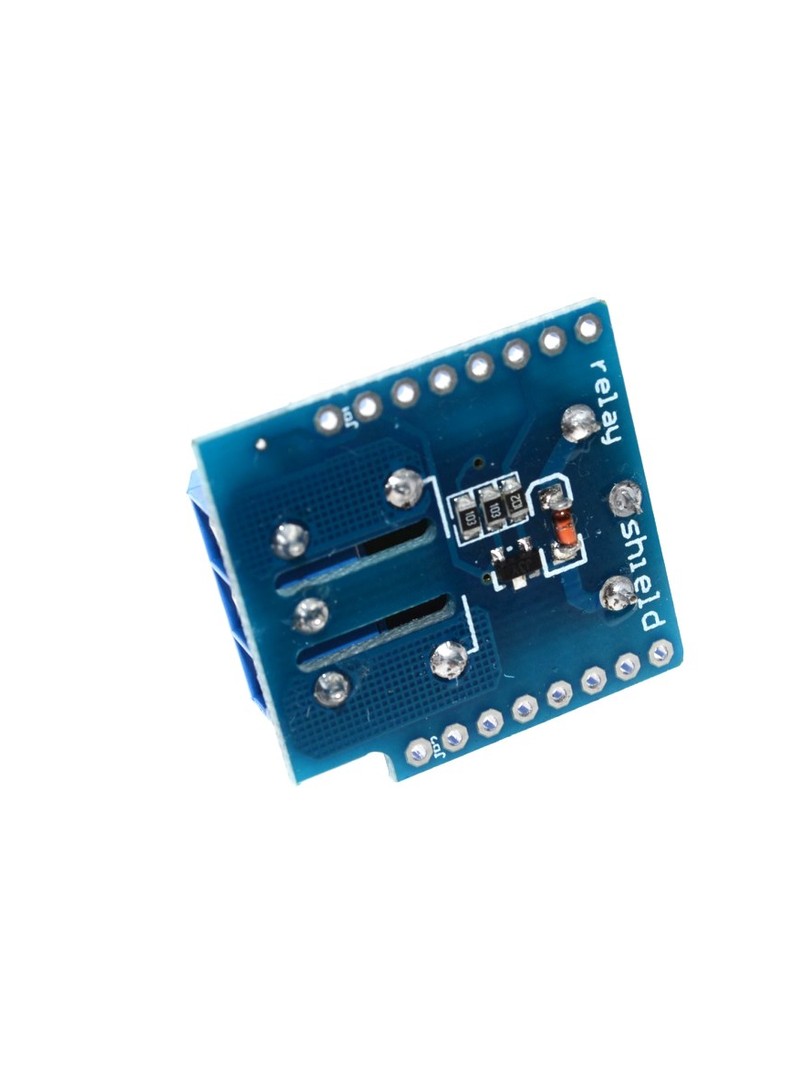

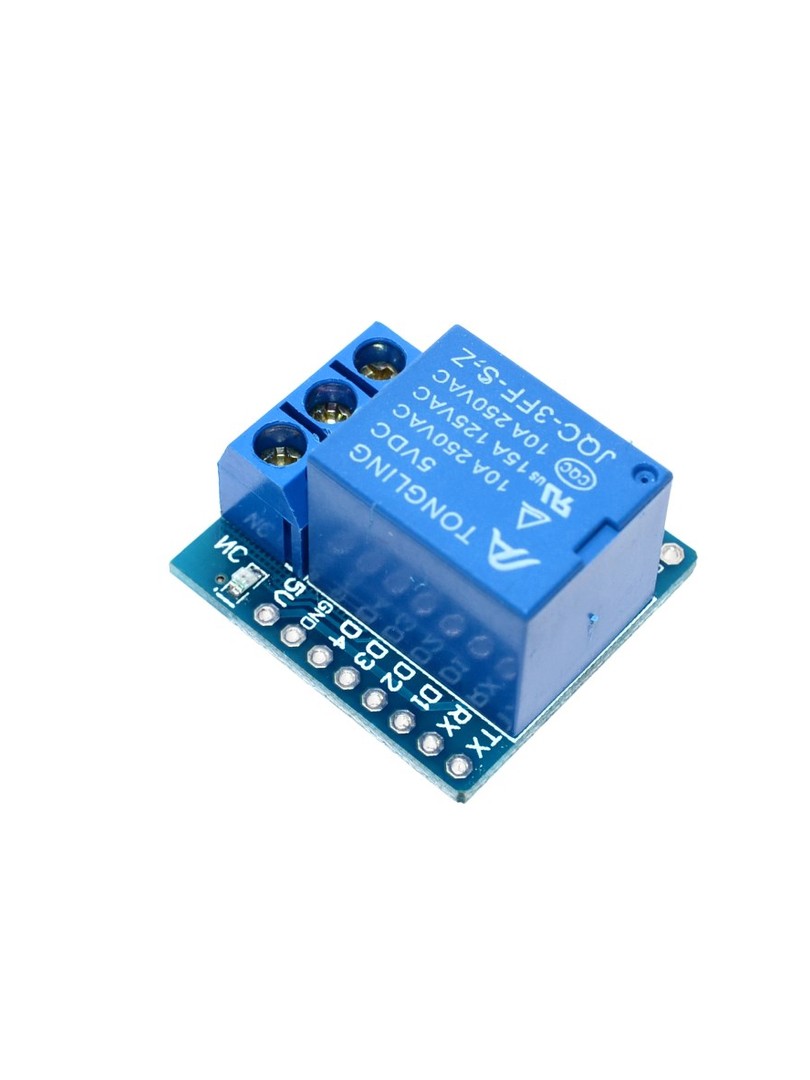

ProRock 1-Channel Relay Shield to kompaktowy moduł przekaźnikowy przeznaczony do bezpośredniego montażu na płytce WeMos D1 Mini. Umożliwia bezpieczne sterowanie obwodami wyższej mocy za pomocą niskonapięciowego sygnału kontrolnego z mikrokontrolera. Moduł wyposażono w izolację optoizolatorową, diodę LED sygnalizującą stan oraz logikę wyzwalania stanem wysokim.

Rozwiązanie przeznaczone dla projektów automatyki domowej, zdalnego sterowania urządzeniami oraz systemów kontroli dostępu z wykorzystaniem łączności WiFi.

Główne cechy

Jednokanałowe sterowanie przekaźnikiem: umożliwia przełączanie jednego obwodu lub odbiornika za pomocą przekaźnika typu SPDT

Wyzwalanie stanem wysokim: przekaźnik załącza się po podaniu wysokiego stanu logicznego na wejście sterujące

Format shield dla D1 Mini: zaprojektowany do bezpośredniego montażu na płytce WeMos D1 Mini bez dodatkowych połączeń

Izolacja optoizolatorowa: oddziela obwód sterujący od obwodu mocy, chroniąc mikrokontroler przed zakłóceniami i przepięciami

Dioda LED stanu: wizualna sygnalizacja aktualnego stanu przekaźnika (załączony/wyłączony)

Szerokie zastosowanie: współpracuje z popularnymi mikrokontrolerami i płytkami SBC w projektach automatyki

Zasada działania

Mikrokontroler wysyła cyfrowy sygnał sterujący na wejście modułu. Po wykryciu stanu wysokiego na wejściu cewka przekaźnika zostaje zasilona. Przekaźnik mechanicznie przełącza styki wyjściowe, otwierając lub zamykając obwód odbiornika. Izolacja optoizolatorowa oddziela stronę sterującą od zakłóceń i przepięć generowanych podczas przełączania.

Specyfikacja techniczna

Typ produktu: shield przekaźnikowy 1-kanałowy dla WeMos D1 Mini

Typ przekaźnika: SPDT (jedno zestyk przełączny)

Logika wyzwalania: stan wysoki

Zasilanie przekaźnika: 5 V

Zakres napięcia sterującego: 3–30 V DC

Prąd wejściowy: 15 mA (typowo)

Maksymalne obciążenie AC: 10 A przy 250 VAC

Maksymalne obciążenie AC: 15 A przy 120 VAC

Maksymalne obciążenie DC: 10 A przy 28 VDC

Izolacja: optoizolatorowa

Wskaźniki: dioda LED stanu przekaźnika

Kompatybilność: WeMos D1 Mini (ESP8266)

Wyprowadzenia (Pinout)

IN: wejście sygnału sterującego (wyzwalanie stanem wysokim)

VCC: zasilanie przekaźnika

GND: masa

COM: wspólny styk przekaźnika

NO: styk normalnie otwarty

NC: styk normalnie zamknięty

Uwagi

Styk NO należy wykorzystać dla obciążeń domyślnie wyłączonych, styk NC dla obciążeń domyślnie włączonych.

Podczas przełączania napięć sieciowych i wysokich prądów należy przestrzegać zasad bezpieczeństwa elektrycznego.

Przełączanie przekaźnika może generować przepięcia – w razie potrzeby należy zastosować odpowiednią ochronę (dławik, dioda zabezpieczająca).

Należy upewnić się, że okablowanie i złącza są dobrane do przewidywanego prądu i napięcia obciążenia.

Typowe zastosowania

Inteligentne przełączniki i gniazdka sterowane przez WiFi

Automatyka domowa (oświetlenie, pompy, wentylatory, grzejniki)

Zdalne sterowanie zasilaniem urządzeń AGD

Projekty automatyki DIY i maker

Systemy zabezpieczeń i kontroli dostępu

Zawartość zestawu

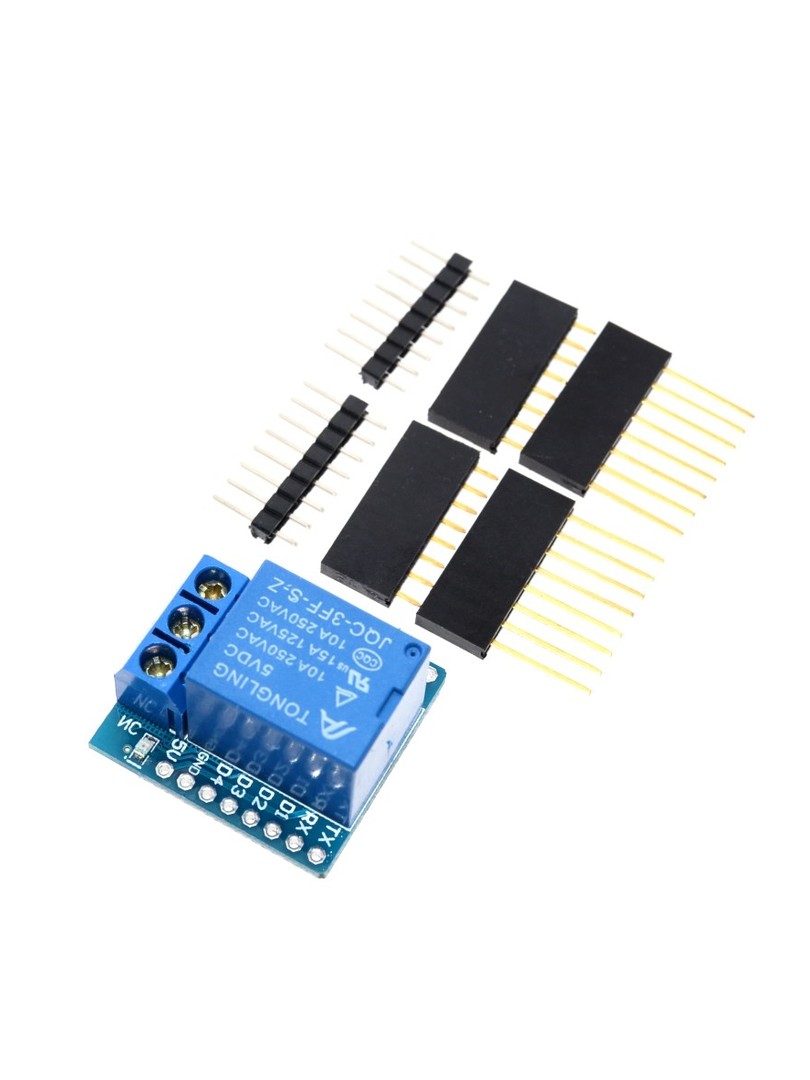

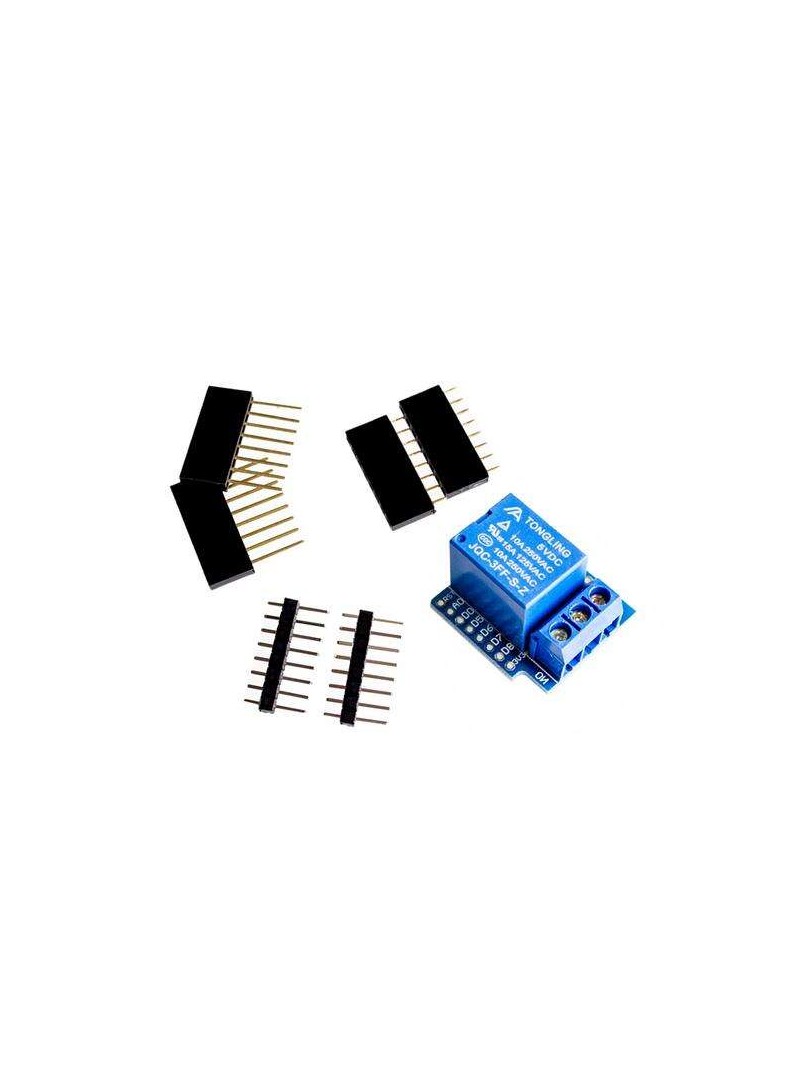

1 × ProRock 1-Channel Relay Shield dla D1 Mini

ProRock 1-Channel Relay Shield dla D1 Mini stanowi praktyczne rozwiązanie do przełączania urządzeń wyższej mocy z kompaktowego kontrolera WiFi, łącząc wyzwalanie stanem wysokim, izolację optoizolatorową oraz czytelną sygnalizację stanu dla codziennych zastosowań automatyki.
