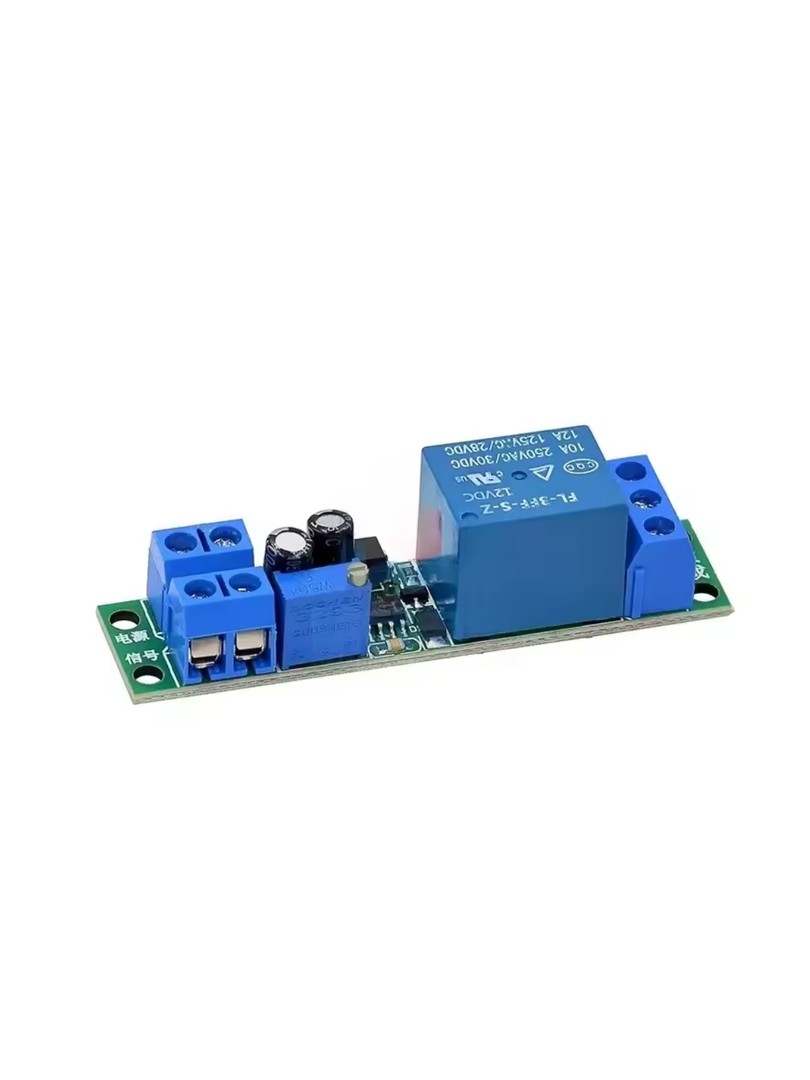

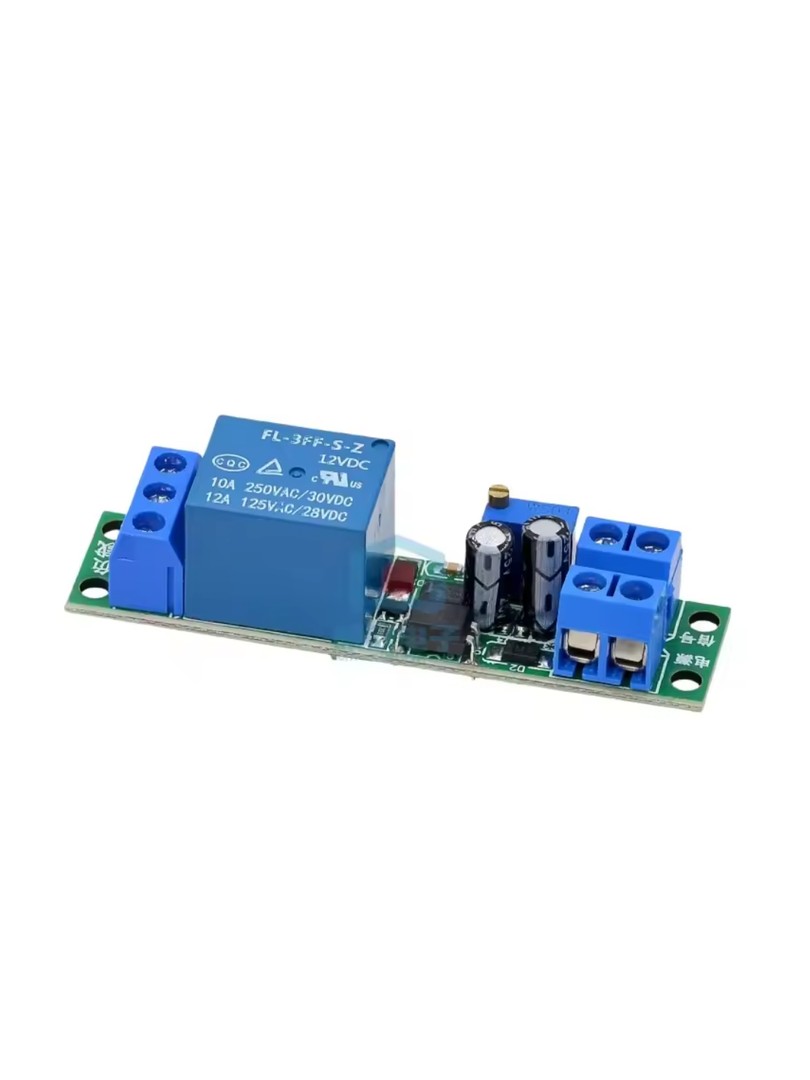

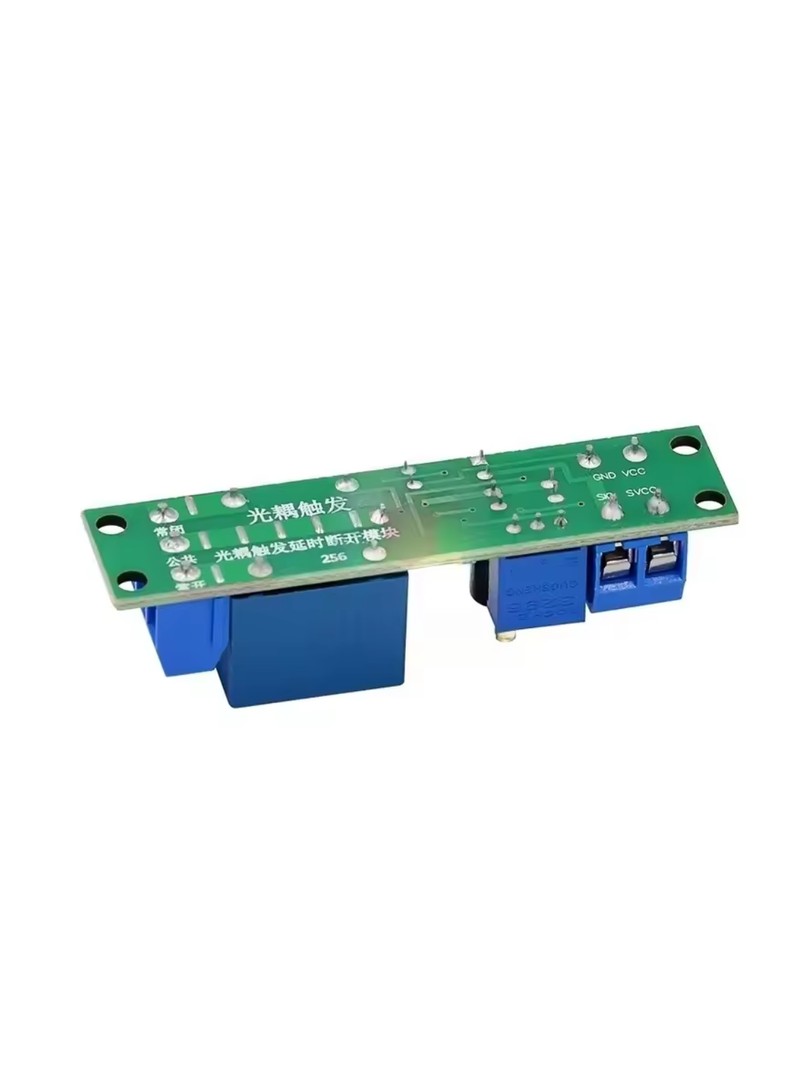

Moduł opóźniającego przekaźnika ProRock to kompaktowe urządzenie do sterowania czasem włączenia obciążeń elektrycznych w układach niskonapięciowych, szczególnie w instalacjach samochodowych. Moduł oparty na układzie monostabilnym NE555 zapewnia stałe opóźnienie włączenia zasilania odbiorników po uruchomieniu silnika. Dzięki izolacji optoizolatorowej układ jest odporny na zakłócenia elektromagnetyczne występujące w sieci elektrycznej pojazdu.

Przeznaczony dla użytkowników potrzebujących zabezpieczenia wrażliwych urządzeń elektronicznych przed skokami napięcia podczas rozruchu silnika oraz dla projektów automatyki niskonapięciowej wymagających dokładny sterowania czasem.

Główne cechy

Funkcja opóźnienia startu: zapobiega przedwczesnemu włączeniu odbiorników podczas rozruchu silnika

Układ monostabilny NE555: zapewnia powtarzalne i stałe odliczanie czasu

Izolacja optoizolatorowa: chroni układ sterujący przed zakłóceniami i skokami napięcia

Regulowany czas opóźnienia: nastawialny wieloobrotowym potencjometrem

Niski prąd spoczynkowy: umożliwia stałą instalację w pojeździe bez nadmiernego rozładowania akumulatora

Wyzwalanie zboczem opadającym: uruchamia cykl opóźnienia po zmianie sygnału z wysokiego na niski

Zasada działania

Po podłączeniu zasilania wyjście modułu pozostaje w stanie niskim (brak sygnału wyjściowego). Sygnał wyzwalający w postaci zbocza opadającego na wejściu optoizolatora inicjuje cykl czasowy. Natychmiast po wyzwoleniu wyjście przechodzi w stan wysoki. Po upływie nastawionego czasu opóźnienia wyjście automatycznie powraca do stanu niskiego. Czas opóźnienia zmienia się przez obrót wieloobrotowego potencjometru zgodnie ze wzorem T ≈ 1,1 × R × C, gdzie R to rezystancja, a C pojemność kondensatora czasowego.

Specyfikacja techniczna

Typ produktu: moduł przekaźnika opóźniającego z układem czasowym

Układ czasowy: NE555 w konfiguracji monostabilnej

Napięcie zasilania: 5–15 V DC (typowo 12 V)

Prąd spoczynkowy: około 3 mA przy 5 V, około 8 mA przy 12 V

Typ wyzwalania: zbocze opadające z izolacją optoizolatorową

Zakres czasu opóźnienia: 10 ms – 20 s (regulowany)

Typ wyjścia: wyjście przekaźnikowe lub logiczne (zależne od wersji modułu)

Maksymalny prąd wyjściowy stopnia logicznego: 200 mA

Regulacja czasu: wieloobrotowy potencjometr

Typowe zastosowania

Opóźnienie włączenia wzmacniaczy, systemów audio i sterowników w samochodach

Zabezpieczenie elektryki pojazdowej przed skokami napięcia przy rozruchu

Opóźnione włączanie akcesoriów samochodowych

Eliminacja drgań styków: usuwanie zjawiska drgania mechanicznych przełączników

Uniwersalne układy czasowe i generatory wydłużonych impulsów

Zawartość zestawu

1 × moduł opóźniającego przekaźnika ProRock 12V z układem NE555 i optoizolacją

Moduł ProRock oferuje działający i regulowane sterowanie czasem w instalacjach niskonapięciowych, stanowiąc praktyczne rozwiązanie dla systemów opóźnionego startu w pojazdach oraz prostych projektów automatyki.
