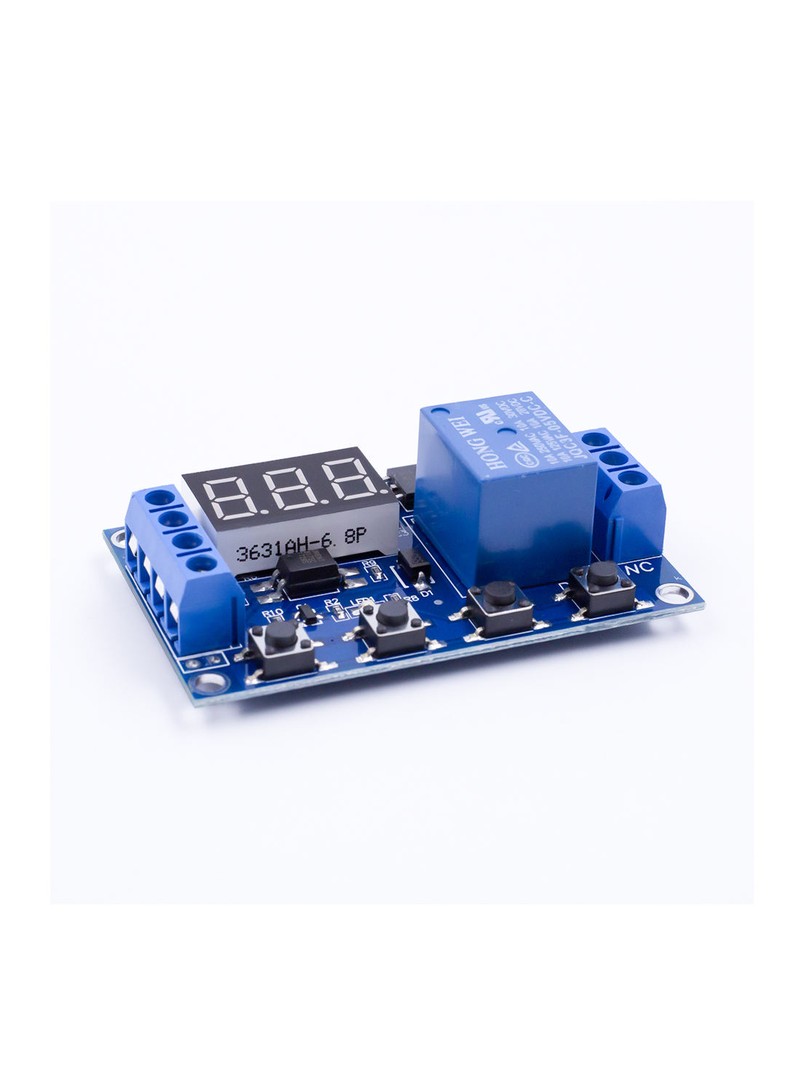

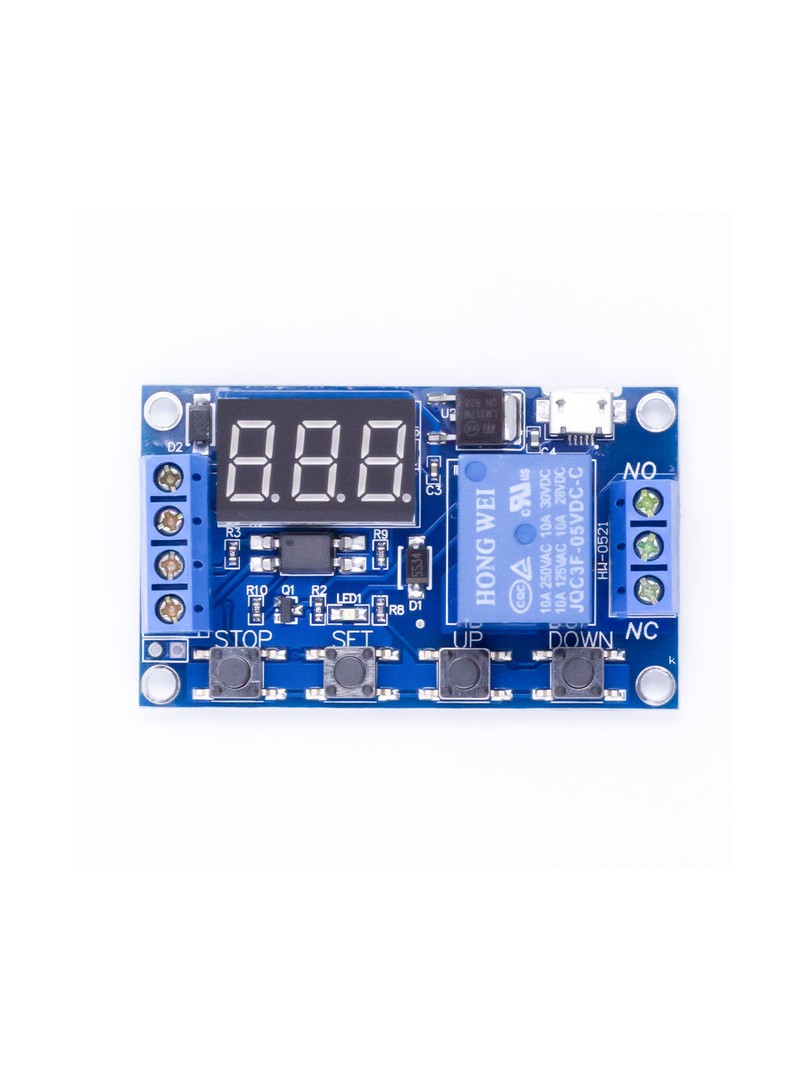

Moduł przekaźnika czasowego ProRock to programowalne urządzenie przeznaczone do sterowania opóźnionym wyłączaniem, cyklicznego czasowania oraz automatycznego przełączania obciążeń w systemach elektronicznych i przemysłowych. Wyposażony w cyfrowy wyświetlacz parametrów oraz przekaźnik zdolny do sterowania zarówno obciążeniami stałoprądowymi, jak i zmiennoprądowymi. Moduł wspiera szerokie napięcie zasilania oraz opcjonalne zasilanie przez port Micro USB.

Urządzenie oferuje izolację optotriakiem dla zwiększenia odporności na zakłócenia, zabezpieczenie przed odwrotną polaryzacją, funkcję awaryjnego zatrzymania oraz tryb uśpienia wyświetlacza po okresie bezczynności. Parametry czasowania są automatycznie zapisywane w pamięci po odcięciu zasilania.

Główne cechy

Programowalne czasowanie: moduł umożliwia ustawienie opóźnienia wyłączenia oraz cyklicznego przełączania przekaźnika

Uniwersalne zasilanie: możliwość zasilania z zewnętrznego źródła stałoprądowego lub przez port Micro USB

Wyzwalanie wysokim stanem: sygnał wyzwalający przyjmowany w szerokim zakresie napięć zapewnia kompatybilność z różnymi systemami sterującymi

Izolacja galwaniczna: optotriakowa separacja sygnału wyzwalającego od masy systemu zwiększa odporność na zakłócenia elektromagnetyczne

Wyjście przekaźnikowe: sterowanie obciążeniami stałoprądowymi i zmiennoprądowymi w granicach dopuszczalnych parametrów elektrycznych

Przycisk awaryjnego zatrzymania: funkcja jednoklawiszowego wyłączenia wyjścia w sytuacjach wymagających natychmiastowego odcięcia obciążenia

Zabezpieczenie polaryzacyjne: ochrona układu przed uszkodzeniem w przypadku nieprawidłowego podłączenia zasilania

Tryb oszczędzania energii: automatyczne wyłączanie wyświetlacza po okresie bezczynności z możliwością wybudzenia dowolnym klawiszem

Pamięć parametrów: ustawienia czasowania zapisywane są automatycznie i zachowują się po odłączeniu zasilania

Zasada działania

Moduł pracuje jako programowalny przekaźnik czasowy z trzema podstawowymi parametrami: OP określa czas przewodzenia przekaźnika, CP definiuje czas opóźnienia lub przerwy w zależności od wybranego trybu pracy, a LOP ustala liczbę cykli w trybie zapętlonym. Po podaniu sygnału wyzwalającego na dedykowane wejście moduł wykonuje zaprogramowaną sekwencję czasową, sterując stanem wyjścia przekaźnikowego zgodnie z ustalonymi parametrami. Izolacja optotriakiem zapewnia separację galwaniczną między układem sterującym a obwodem mocy, co eliminuje wpływ zakłóceń i zwiększa bezpieczeństwo całego systemu.

Specyfikacja techniczna

Typ produktu: moduł przekaźnika czasowego z opóźnieniem wyłączenia

Liczba kanałów: 1

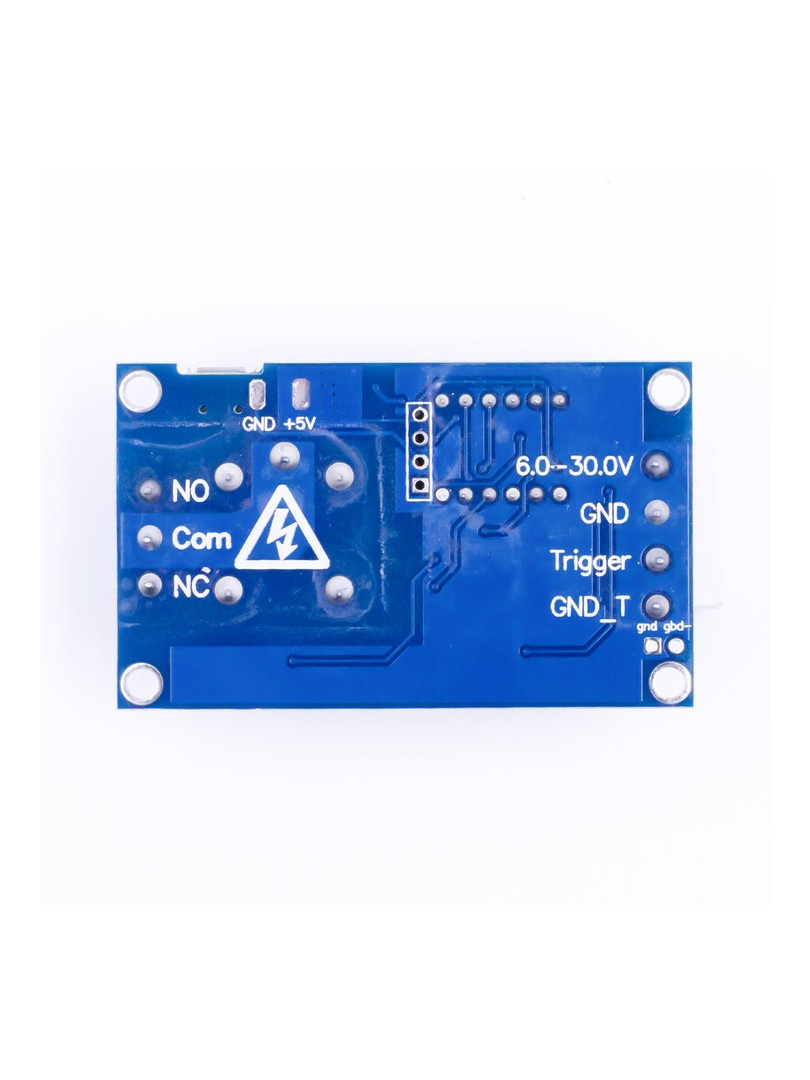

Napięcie zasilania: 6-30V DC

Zasilanie przez USB: Micro USB 5V

Typ wyzwalania: wysoki stan logiczny

Napięcie wyzwalania: 3,0-24V DC

Izolacja wyzwalania: sygnał wyzwalający i masa systemu są rozdzielone

Obciążalność przekaźnika: do 30V DC / 200V AC, 5A

Prąd roboczy: 50 mA

Prąd spoczynkowy: 20 mA

Temperatura pracy: od -40°C do +85°C

Typ izolacji: izolacja optotriakiem

Uwagi

Do prawidłowej pracy wymagane jest stałe zasilanie w zakresie 6-30V DC lub przez port Micro USB 5V.

Przed podłączeniem obciążenia należy upewnić się, że jego typ oraz pobór prądu mieszczą się w dopuszczalnych parametrach przekaźnika.

Tryb uśpienia wyłącza wyświetlacz po pięciu minutach bezczynności — naciśnięcie dowolnego klawisza przywraca wyświetlanie.

Przycisk STOP służy jako awaryjne wyłączenie wyjścia w sytuacjach wymagających natychmiastowego odcięcia obciążenia.

Typowe zastosowania

Opóźnione wyłączanie wentylatorów, oświetlenia i systemów automatyki

Czasowe sterowanie pompami i zaworami

Cykliczne włączanie obciążeń okresowych

Budowa układów przełączających w inteligentnych instalacjach domowych

Automatyka przemysłowa i sterowanie czasowe

Zawartość zestawu

1 × Moduł przekaźnika czasowego ProRock 1-kanałowy z opóźnieniem wyłączenia i funkcją cyklicznego czasowania

Moduł przekaźnika czasowego ProRock stanowi działający rozwiązanie do aplikacji wymagających dokładny sterowania czasem włączenia i wyłączenia obciążeń elektrycznych. Łatwa konfiguracja parametrów oraz wielofunkcyjny funkcjonalność czynią go użytecznym narzędziem zarówno w projektach hobbystycznych, jak i zastosowaniach przemysłowych.
