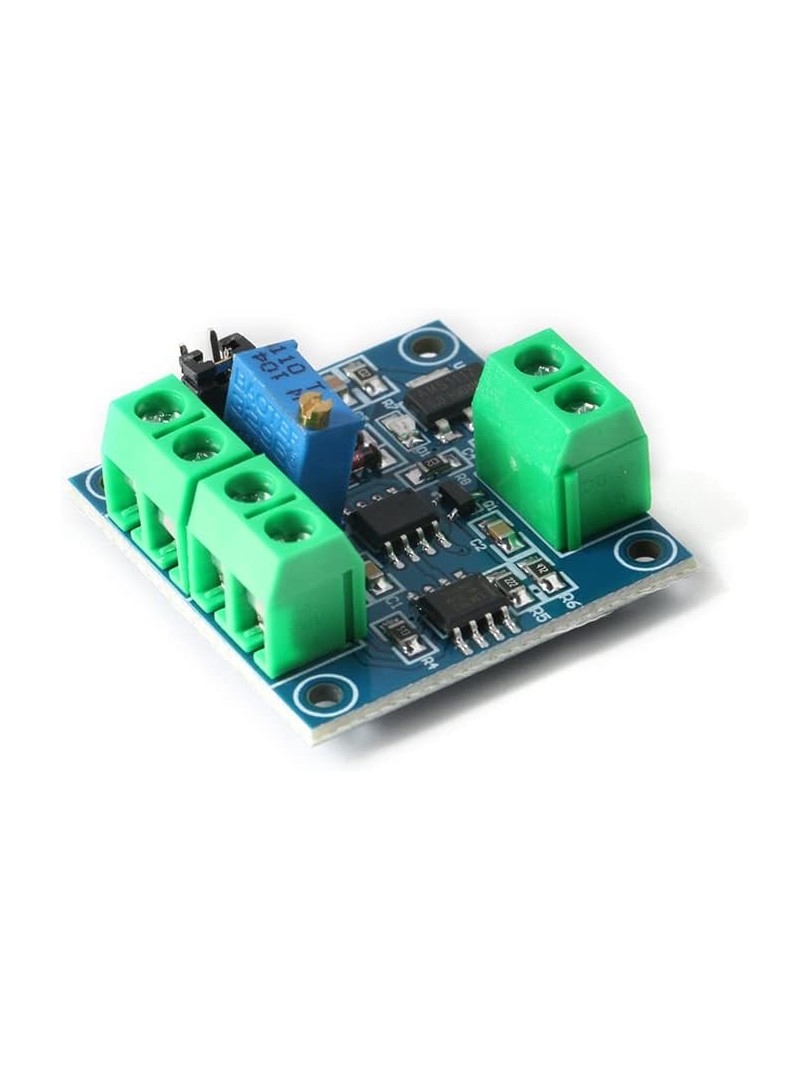

Moduł konwertera napięcia na sygnał PWM umożliwia przetwarzanie analogowego napięcia sterującego na proporcjonalny sygnał PWM o regulowanym wypełnieniu. Obsługuje dwa standardowe zakresy wejściowe i generuje stałe sygnał wyjściowy o wysokiej częstotliwości.

Przeznaczony dla projektów automatyki przemysłowej, sterowania silnikami, regulacji mocy oraz interfejsów między systemami PLC a urządzeniami sterowanymi PWM. Wbudowany potencjometr pozwala na dokładny kalibrację zakresu konwersji.

Główne cechy

Konwersja napięcia na PWM: przetwarza sygnał analogowy na sygnał PWM o wypełnieniu proporcjonalnym do napięcia wejściowego

Dwa zakresy wejściowe: obsługa standardowych zakresów napięciowych stosowanych w automatyce i sterowaniu

Regulacja kalibracji: potencjometr umożliwia dokładny dostrojenie charakterystyki konwersji

Wysoka częstotliwość wyjściowa: generuje sygnał o stałe częstotliwości odpowiedniej dla większości układów sterujących

Standardowa amplituda: poziom wyjściowy kompatybilny z popularnymi mikrokontroleramii sterownikami

Prosta integracja: czytelne oznaczenie wyprowadzeń ułatwia podłączenie do systemu

Zasada działania

Moduł zasilany jest napięciem stałym podanym na wyprowadzenia zasilające. Po podaniu napięcia analogowego na wejście konwertera układ generuje sygnał PWM, którego wypełnienie zmienia się liniowo wraz ze wzrostem napięcia wejściowego. Przy napięciu minimalnym wypełnienie wynosi zero procent, przy napięciu maksymalnym osiąga sto procent. Potencjometr kalibracyjny pozwala na dokładny dopasowanie zakresu konwersji przy użyciu stałe źródła napięcia wzorcowego.

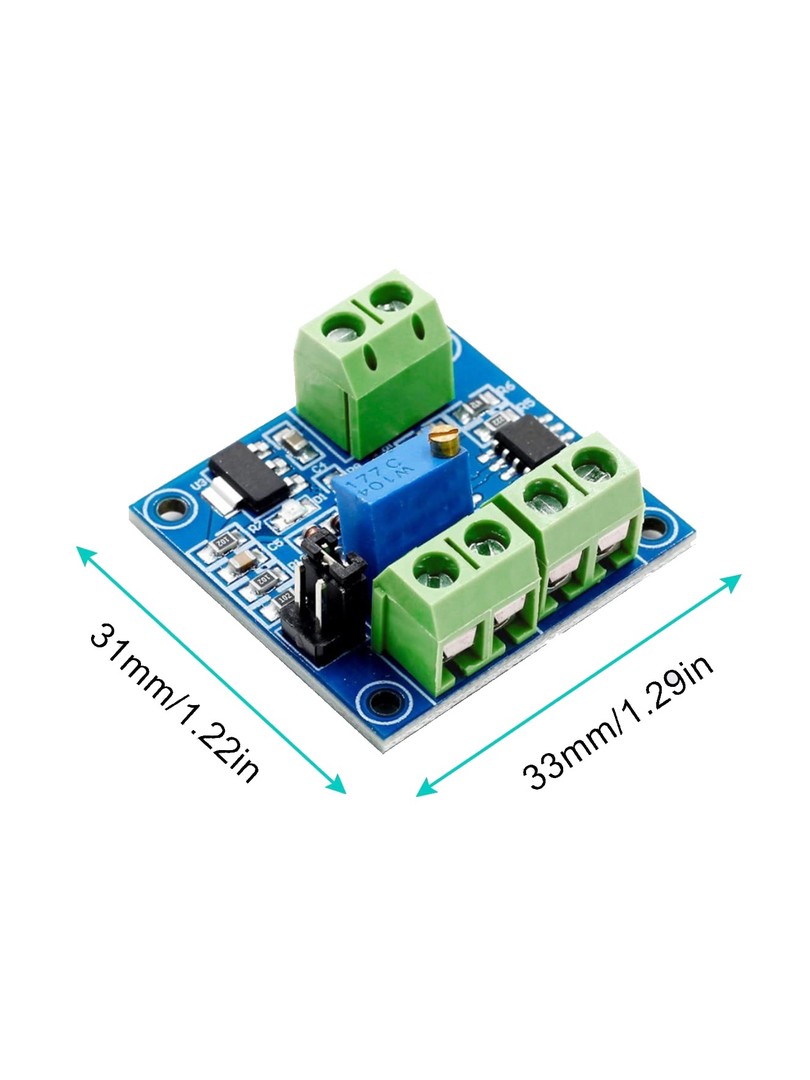

Specyfikacja techniczna

Napięcie zasilania: DC 5–12V

Zakres napięcia wejściowego: 0–5V / 0–10V

Konwersja: 0–5V / 0–10V → 0–100% wypełnienie PWM

Częstotliwość PWM: około 50kHz

Amplituda PWM: 5V

Tolerancja: 1–3%

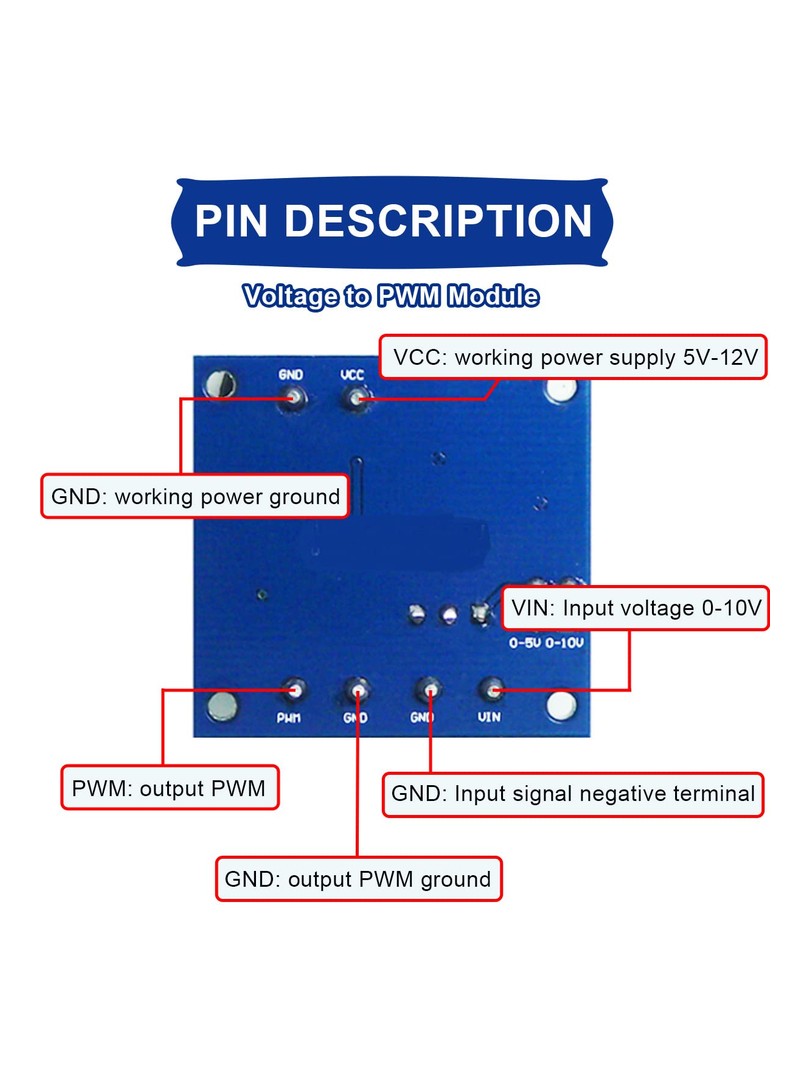

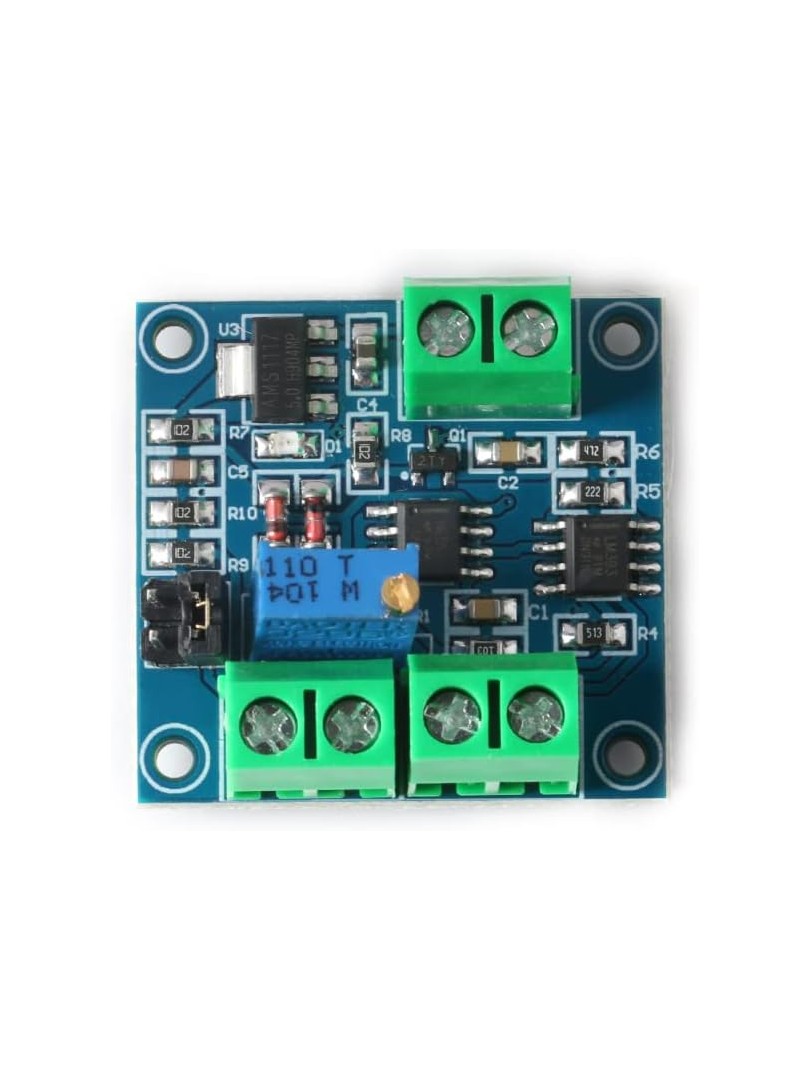

Wyprowadzenia (Pinout)

VCC: zasilanie robocze (DC 5–12V)

GND: masa zasilania

VIN: wejście napięcia analogowego (0–5V lub 0–10V, zależnie od trybu modułu)

GND: masa sygnału wejściowego

PWM: wyjście sygnału PWM (wypełnienie 0–100%)

GND: masa wyjścia PWM

Uwagi

Nie wolno odwracać biegunowości zasilania – może to spowodować uszkodzenie modułu.

Przed użyciem należy wybrać właściwy zakres wejściowy (0–5V lub 0–10V) zgodnie z trybem pracy modułu.

W celu uzyskania najlepszej dokładności zaleca się przeprowadzenie kalibracji przy użyciu stałe źródła napięcia wzorcowego.

Typowe zastosowania

Konwersja analogowych wyjść PLC na sygnały PWM

Sterowanie sterownikami silników z analogowych wyjść mikrokontrolerów

Konwersja sygnałów dla falowników i przemienników częstotliwości

Regulatory mocy i systemy ściemniania LED

Automatyka przemysłowa i projekty elektroniczne DIY

Zawartość zestawu

1 × Moduł konwertera napięcia na PWM

Moduł konwertera napięcia na sygnał PWM stanowi działający rozwiązanie dla aplikacji wymagających przetworzenia analogowego sygnału sterującego na stałe sygnał PWM, umożliwiając prostą integrację między przemysłowymi systemami napięciowymi a układami sterowania opartymi na modulacji szerokości impulsu.
