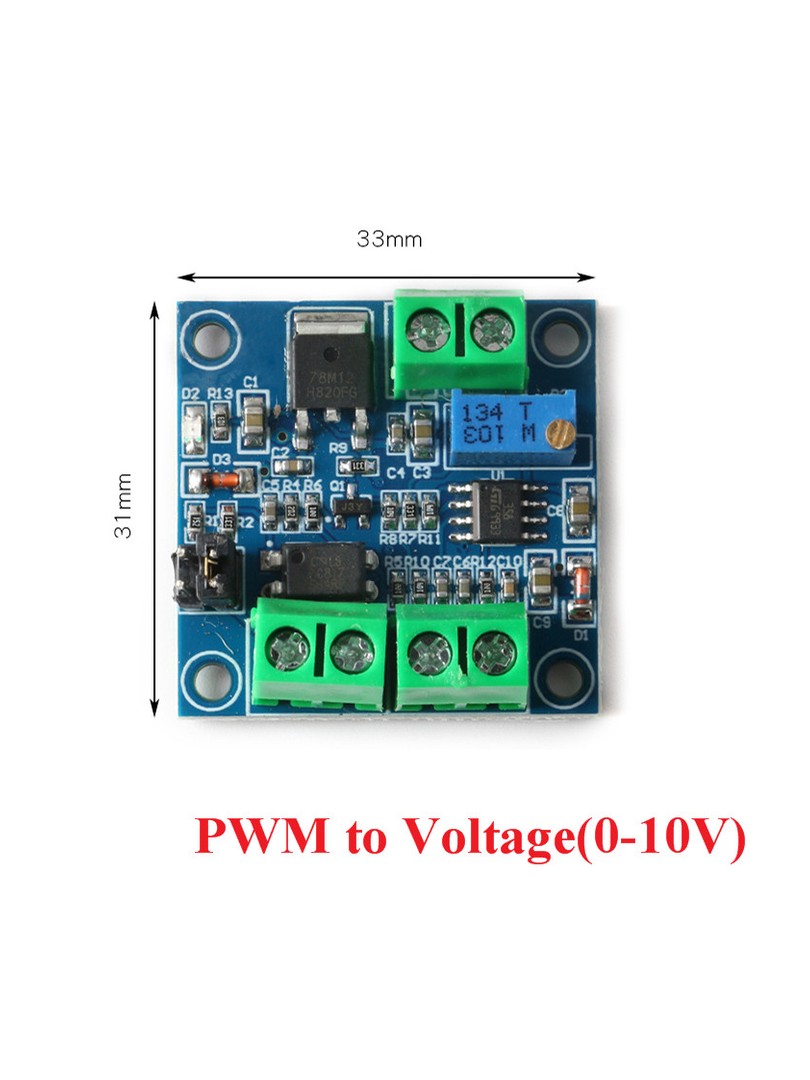

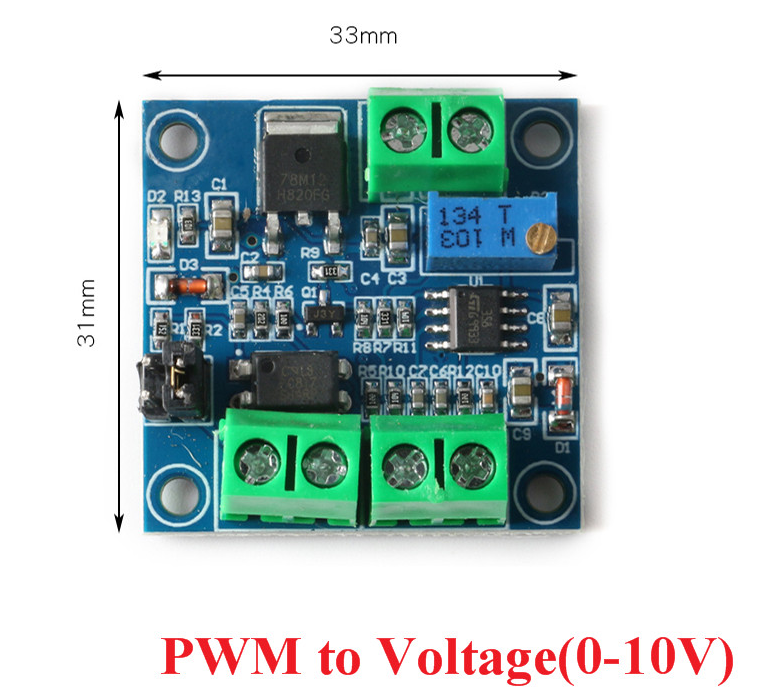

ProRock PWM Konwerter 0-10V 0-100% PWM PLC MCU

ProRock PWM Konwerter 0-10V 0-100% PWM do Napięcia Analogowego PLC MCU

Zasilanie 12-30V | Konwersja 0-100% PWM na 0-10V | Częstotliwość 1-3 kHz | Tolerancja ±5% | Dwukierunkowa konwersja | Kompatybilność PLC/MCU

Moduł konwertera PWM na napięcie ProRock umożliwia konwersję sygnałów cyfrowych PWM o wypełnieniu od zera do stu procent na proporcjonalne napięcie analogowe w zakresie od zera do dziesięciu woltów. Jest przeznaczony do zastosowań w automatyce przemysłowej, sterowaniu falownikami i silnikami oraz łączenia mikrokontrolerów i sterowników PLC z urządzeniami przyjmującymi sygnał analogowy.

Moduł obsługuje dwukierunkową konwersję sygnału. W trybie podstawowym przekształca sygnał PWM na napięcie wyjściowe, natomiast w trybie odwrotnym przetwarza napięcie wejściowe na sygnał PWM. Kompaktowa konstrukcja i elastyczne ustawienia poziomu wejściowego sprawiają, że moduł może współpracować z różnymi układami sterowania.

Główne cechy

• Konwersja PWM na napięcie: przekształca sygnał PWM o zmiennym wypełnieniu na proporcjonalne napięcie wyjściowe do zasilania urządzeń analogowych
• Konwersja napięcia na PWM: przetwarza sygnał napięciowy na sygnał PWM dla zastosowań wymagających modulacji szerokości impulsu
• Wybór poziomu wejściowego: przełącznik jumper umożliwia dostosowanie do mikrokontrolerów lub systemów PLC o wyższym napięciu
• Dwukierunkowa funkcjonalność: obsługa konwersji w obu kierunkach w zależności od konfiguracji i trybu zasilania
• Niskie tętnienia wyjściowe: moduł zapewnia stałe i wygładzony sygnał analogowy na wyjściu
• Szerokie zastosowanie przemysłowe: kompatybilny z falownikami, sterownikami silników, ściemniaczami i układami automatyki

Zasada działania

W trybie konwersji PWM na napięcie moduł odbiera sygnał PWM o regulowanym wypełnieniu i przekształca go na proporcjonalne napięcie stałe. Wypełnienie sygnału PWM o wartości zero procent odpowiada napięciu wyjściowemu zero woltów, natomiast wypełnienie sto procent generuje napięcie dziesięć woltów. Moduł wykorzystuje układ wygładzający, który minimalizuje tętnienia i zapewnia liniową charakterystykę konwersji.

W trybie odwrotnym moduł przyjmuje napięcie analogowe na wejściu i generuje odpowiedni sygnał PWM na wyjściu. Można w ten sposób sterować urządzeniami cyfrowymi za pomocą źródeł napięcia analogowego, realizując interfejs w przeciwnym kierunku.

Specyfikacja techniczna

• Napięcie zasilania (tryb PWM na napięcie): DC 12V – 30V
• Prąd zasilania: ≥100mA
• Częstotliwość PWM wejściowego: 1 kHz – 3 kHz
• Poziom sygnału PWM (jumper 5V): 4,5V – 10V
• Poziom sygnału PWM (jumper 24V): 12V – 24V
• Zakres konwersji PWM na napięcie: 0% – 100% PWM → 0 – 10V
• Tolerancja konwersji PWM na napięcie: ±5%
• Napięcie zasilania (tryb napięcie na PWM): DC 5V – 12V
• Częstotliwość PWM wyjściowego: około 50 kHz
• Amplituda PWM wyjściowego: 5V
• Napięcie wejściowe (tryb napięcie na PWM): 0 – 5V / 0 – 10V
• Tolerancja konwersji napięcie na PWM: ±1% – 3%

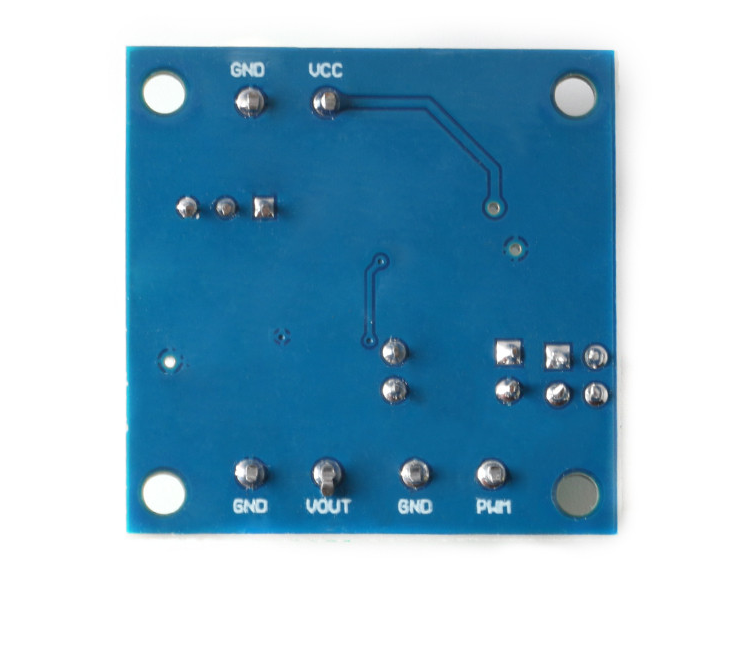

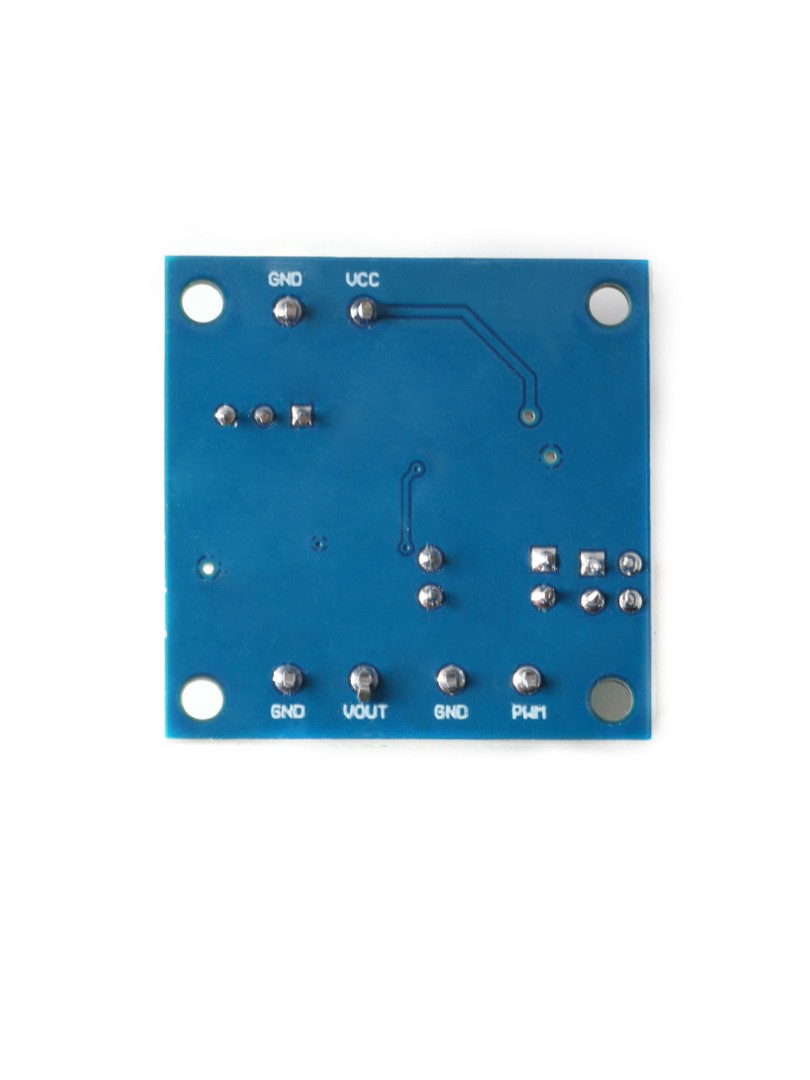

Wyprowadzenia (Pinout)

Tryb konwersji PWM na napięcie:

• VCC: wejście zasilania (12V – 30V)
• GND: masa zasilania
• PWM: wejście sygnału PWM (+)
• GND: masa sygnału PWM (−)
• VOUT: wyjście napięcia analogowego (0 – 10V)
• GND: masa wyjścia

Uwagi

• Przed uruchomieniem należy prawidłowo ustawić jumper wyboru poziomu wejściowego w zależności od źródła sygnału PWM.
• Częstotliwość sygnału PWM musi mieścić się w obsługiwanym zakresie od jednego do trzech kiloherzów.
• Wymagane jest poprawne podłączenie masy w celu minimalizacji zakłóceń i zapewnienia stałe konwersji.

Typowe zastosowania

• Interfejs pomiędzy sterownikami PLC a urządzeniami sterowanymi analogowo
• Wygładzanie i konwersja wyjścia PWM z mikrokontrolerów
• Sterowanie prędkością falowników i przemienników częstotliwości
• Kontrola sterowników silników i regulatorów mocy
• Systemy automatyki przemysłowej i rozbudowane projekty elektroniczne DIY

Zawartość zestawu

• 1 × Moduł konwertera PWM na napięcie ProRock

Moduł konwertera ProRock stanowi działający rozwiązanie do dwukierunkowej konwersji sygnałów PWM i napięć analogowych. Dzięki elastycznej konfiguracji i kompatybilności z systemami przemysłowymi jest odpowiedni do zastosowań w automatyce, sterowaniu urządzeniami elektrycznymi oraz rozbudowanych projektach elektronicznych.
