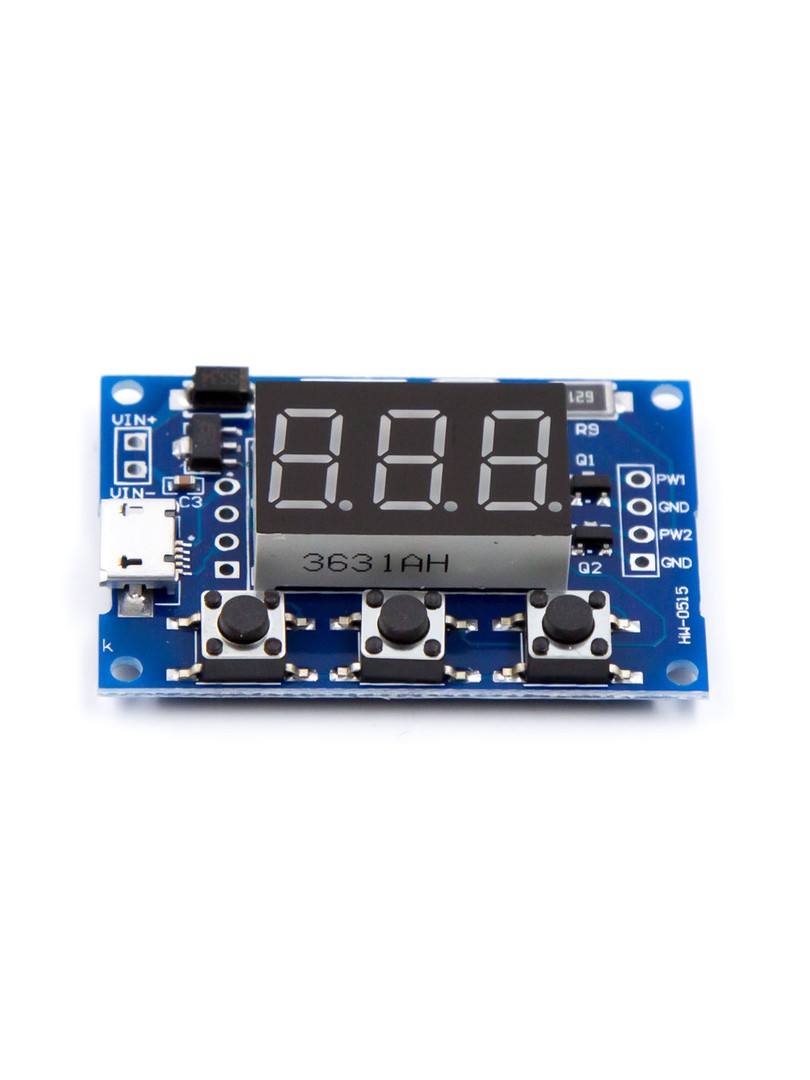

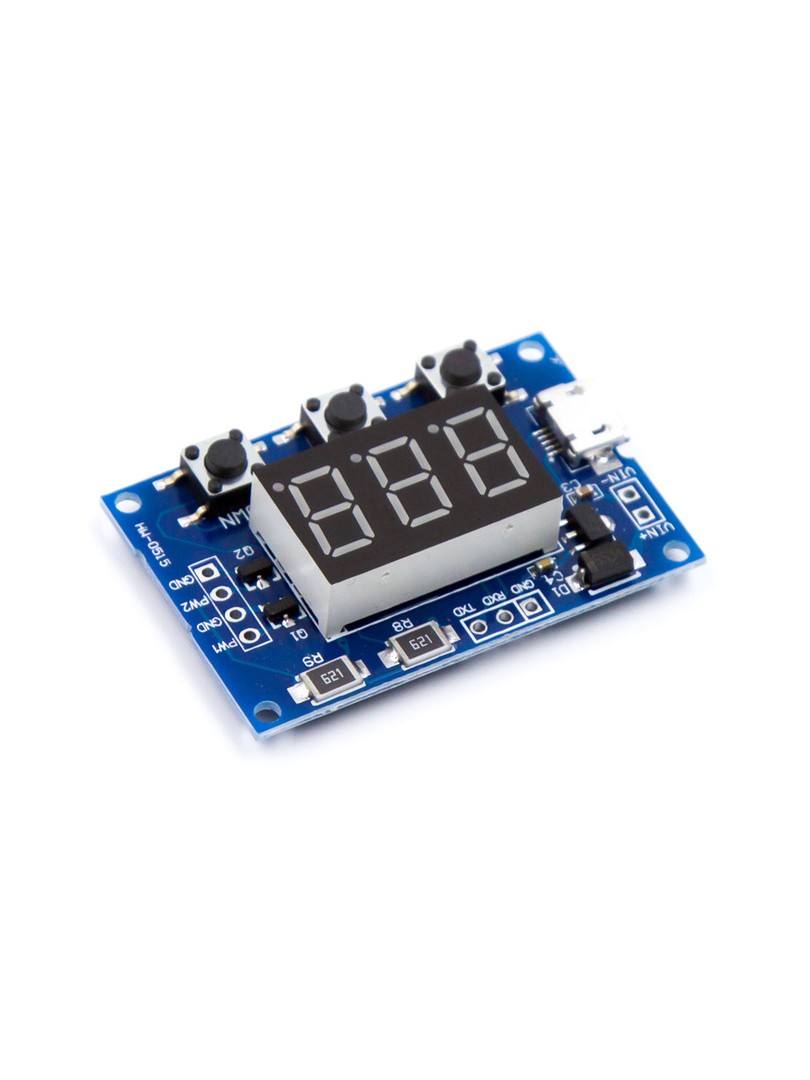

Generator sygnału PWM ProRock to kompaktowy moduł cyfrowy umożliwiający dokładny generację przebiegu prostokątnego i kwadratowego z niezależną kontrolą częstotliwości oraz wypełnienia impulsu. Moduł wyposażono w dwa całkowicie niezależne kanały wyjściowe PWM, co pozwala na jednoczesne sterowanie dwoma odrębnymi urządzeniami lub sygnałami. Dzięki wbudowanemu mikroprocesorowi, wyświetlaczowi cyfrowemu oraz przyciskom sterującym moduł umożliwia konfigurację parametrów bez konieczności stosowania zewnętrznego oprogramowania.

Urządzenie przeznaczone jest dla inżynierów, hobbystów elektroników oraz studentów zajmujących się rozwojem systemów automatyki, testowaniem układów mikroprocesorowych, sterowaniem silnikami i dimerowaniem oświetlenia LED. Moduł zapewnia szerokie pokrycie częstotliwości oraz pamięć nieulotną, która przechowuje ustawienia nawet po odłączeniu zasilania.

Główne cechy

Niezależne kanały wyjściowe: oddzielna kontrola częstotliwości i wypełnienia dla każdego z dwóch kanałów PWM

Pamięć nieulotna: parametry zapisywane automatycznie i przechowywane po wyłączeniu zasilania

Cyfrowy interfejs sterujący: przyciski SET, UP i DOWN umożliwiają zmianę trybów i regulację wartości

Komunikacja szeregowa UART: możliwość sterowania modułem poprzez polecenia wysyłane z komputera lub mikrokontrolera

Zasilanie uniwersalne: obsługa napięcia zasilania z zakresu obejmującego zasilacze laboratoryjne oraz porty USB

Generacja stałe przebiegu cyfrowego: wyjście logiczne odpowiednie do sterowania tranzystorami, mostkami H oraz modułami LED

Kompaktowa konstrukcja: łatwa integracja w projektach prototypowych i zastosowaniach przemysłowych

Zasada działania

Moduł generuje sygnał PWM poprzez cykliczne przełączanie wyjścia pomiędzy stanem wysokim i niskim z zadaną częstotliwością. Wypełnienie impulsu określa stosunek czasu trwania stanu wysokiego do całkowitego okresu sygnału, co pozwala na kontrolę średniej mocy dostarczanej do obciążenia. Użytkownik wybiera przyciskiem SET tryb edycji dla danego kanału (częstotliwość lub wypełnienie), a następnie za pomocą przycisków UP i DOWN dostosowuje wartości. Moduł wyświetla aktualne ustawienia na wbudowanym wyświetlaczu cyfrowym w formatach Hz, kHz oraz wartościach procentowych wypełnienia. Parametry są automatycznie zapisywane w pamięci EEPROM mikrokontrolera, co zapewnia ich zachowanie po zaniku zasilania.

Specyfikacja techniczna

Typ produktu: generator sygnału PWM dwukanałowy

Liczba kanałów wyjściowych: 2 niezależne

Zakres częstotliwości: 1Hz – 150kHz

Dokładność częstotliwości: 0,3% – 2%

Zakres wypełnienia: 1% – 100% (krok 1%)

Amplituda sygnału wyjściowego: równa napięciu zasilania

Prąd wyjściowy: do 20–30mA

Napięcie zasilania: DC 5–30V

Zasilanie przez Micro USB: 5V

Interfejs komunikacyjny: UART

Temperatura pracy: −30°C do +70°C

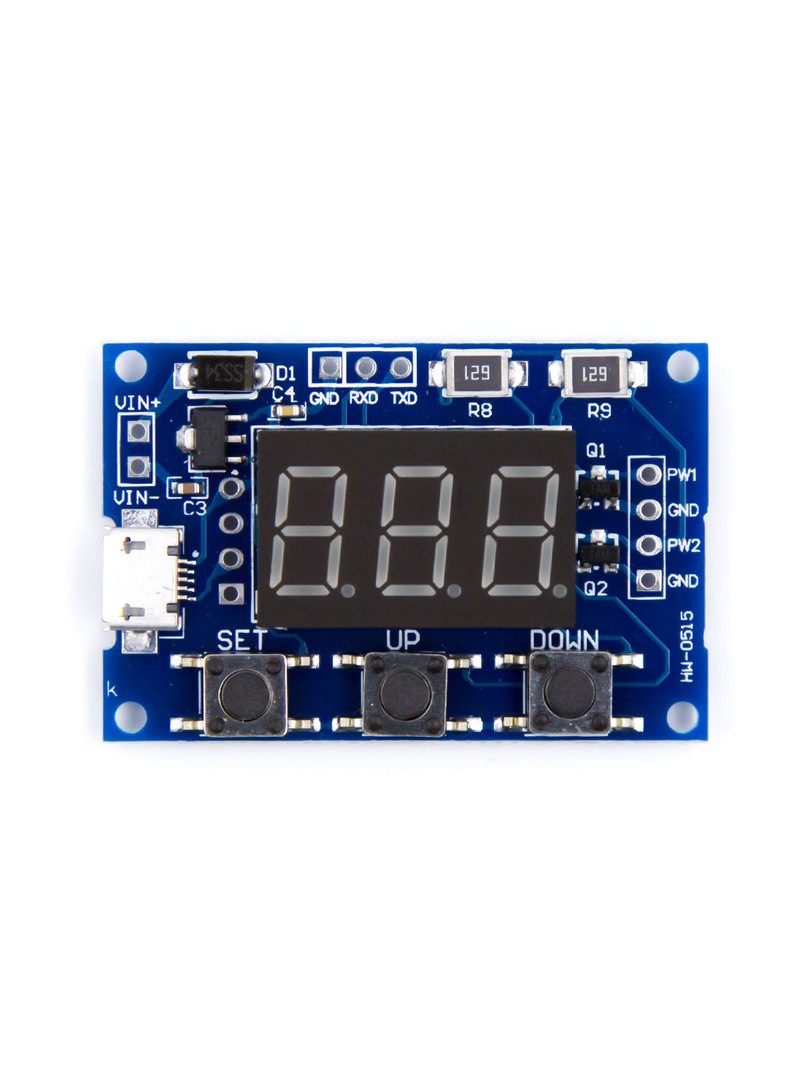

Wyprowadzenia (Pinout)

SET: przełączanie trybu parametrów (częstotliwość/wypełnienie)

UP / DOWN: zwiększanie i zmniejszanie wartości parametrów

FR1: tryb regulacji częstotliwości kanału PWM1

DU1: tryb regulacji wypełnienia kanału PWM1

FR2: tryb regulacji częstotliwości kanału PWM2

DU2: tryb regulacji wypełnienia kanału PWM2

Typowe zastosowania

Sterowanie PWM dla oświetlenia LED i systemów ściemniaczy

Testowanie silników krokowych i sterowników silników

Generacja sygnałów prostokątnych w systemach pomiarowych

Testowanie układów mikroprocesorowych i logicznych

Eksperymenty z kontrolą impulsów i sygnałów zegarowych

Projekty automatyki domowej i sterowników DIY

Zawartość zestawu

1 × Moduł Generator Sygnału PWM ProRock 2 Kanały

Generator Sygnału PWM ProRock zapewnia elastyczną, dokładny i niezależną kontrolę impulsów w szerokim zakresie częstotliwości, stanowiąc niezbędne narzędzie w rozwoju elektroniki, testowaniu obwodów oraz projektach automatyki.
