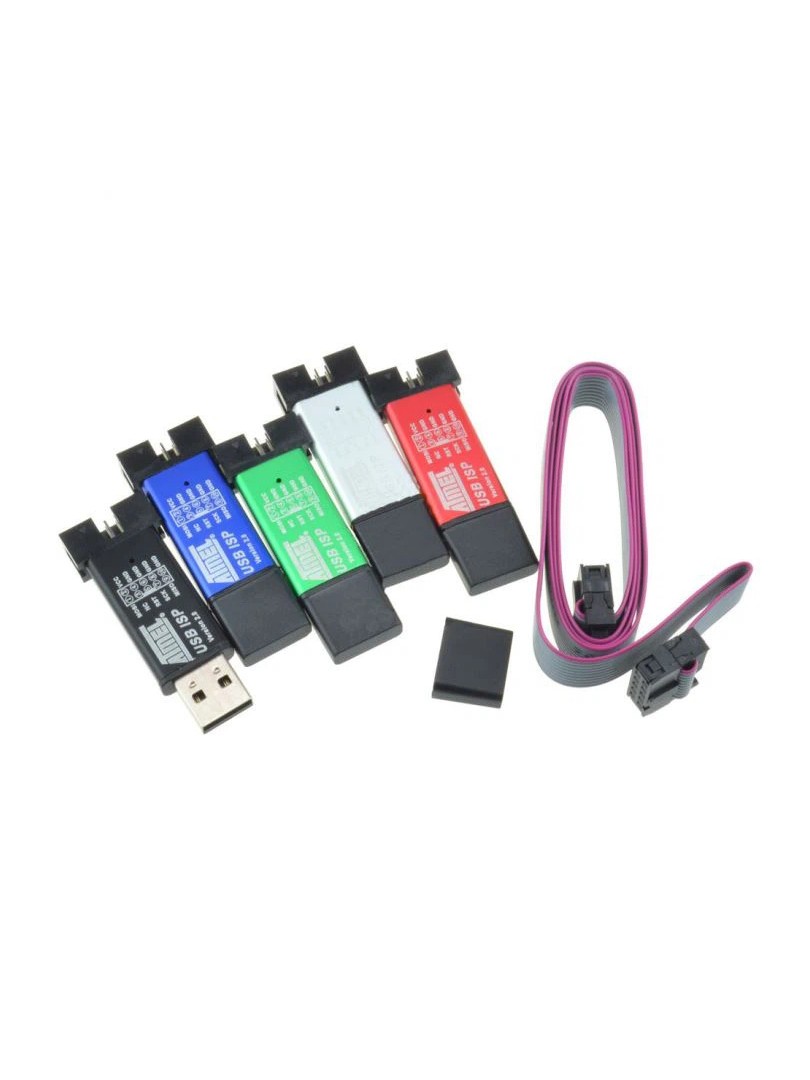

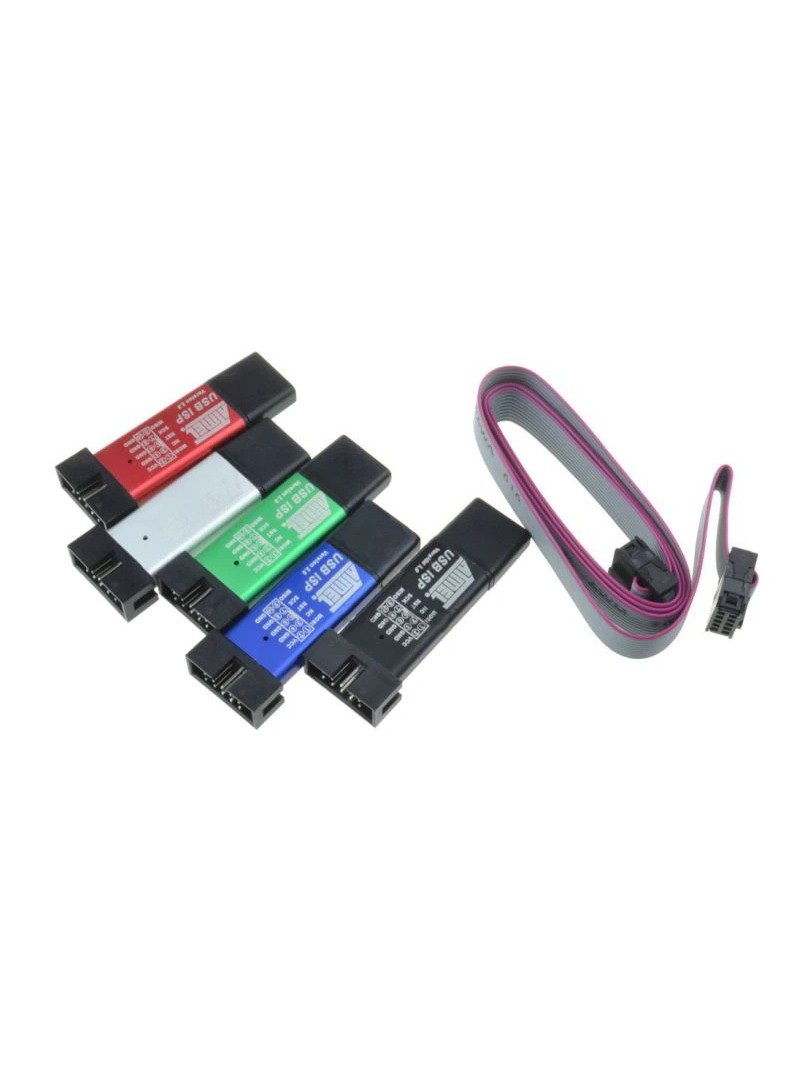

Programator ProRock Mini USBISP USBASP to kompaktowe urządzenie przeznaczone do programowania mikrokontrolerów AVR oraz serii 51 przez interfejs ISP. Zbudowany w oparciu o otwartą architekturę USBasp autorstwa Thomasa Fischla, wykorzystuje wbudowany mikrokontroler ATmega do realizacji komunikacji USB w całości na poziomie firmware. Aluminiowa obudowa zapewnia ochronę mechaniczną oraz wygodny transport.

Programator zasilany jest bezpośrednio z portu USB i wyposażony w zabezpieczenia chroniące zarówno urządzenie docelowe, jak i komputer hosta. Standardowe złącze IDC umożliwia współpracę z popularnymi kablami ISP stosowanymi w projektach embedded.

Główne cechy

Kompatybilność z USBasp: oparty na sprawdzonej architekturze open-source zapewniającej stałe programowanie

Obsługa mikrokontrolerów AVR i 51: zestaw kompatybilności z popularnymi rodzinami układów scalonych

Zasilanie przez USB: nie wymaga dodatkowego źródła zasilania, czerpie energię bezpośrednio z portu komputera

Aluminiowa obudowa: z tworzywa konstrukcja zapewniająca ochronę elektroniki i mobilność

Zasilanie układu docelowego: możliwość zasilenia programowanej płytki bezpośrednio z programatora

Rezystory izolacyjne: wyjściowe rezystory ograniczają ryzyko uszkodzenia w przypadku zwarcia

Zabezpieczenie nadprądowe: bezpiecznik samoodnawiający chroni port USB komputera

Standardowe złącze IDC: kompatybilne z powszechnie dostępnymi kablami programującymi

Zasada działania

Programator wykorzystuje wbudowany mikrokontroler ATmega do implementacji protokołu USB w całości na poziomie oprogramowania sprzętowego. Dane przesyłane z komputera przez interfejs USB są konwertowane na sygnały ISP i przekazywane do programowanego mikrokontrolera przez standardowe złącze IDC. Rezystory izolacyjne oraz bezpiecznik samoodnawiający zapewniają ochronę zarówno programatora, jak i komputera w przypadku nieprawidłowych połączeń lub zwarć w obwodzie docelowym.

Specyfikacja techniczna

Typ produktu: programator USB ISP

Architektura: USBasp (USB w firmware)

Obsługiwane mikrokontrolery: AVR, seria 51

Interfejs USB: USB 1.0 / USB 2.0

Zasilanie: USB

Zasilanie układu docelowego: dostępne przez USB

Zabezpieczenie nadprądowe: bezpiecznik samoodnawiający 500 mA

Rezystory izolacyjne: 20 Ω

Złącze ISP: IDC 10-pin

Obsługiwane oprogramowanie: AVR_FIGHTER, Progisp 1.72

System operacyjny: Windows 7 (64-bit)

Wymiary: 75 × 17 × 7 mm

Masa: 25 g

Obudowa: aluminium (kolor wysyłany losowo)

Uwagi

Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.

Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

Programowanie mikrokontrolerów AVR

Rozwój i wgrywanie oprogramowania do układów serii 51

Debugowanie i testowanie systemów wbudowanych

Zastosowania edukacyjne i laboratoryjne w elektronice

Zawartość zestawu

1 × Programator ProRock Mini USBISP USBASP w aluminiowej obudowie

Programator ProRock Mini USBISP USBASP łączy sprawdzoną architekturę open-source z zaawansowanymi zabezpieczeniami sprzętowymi i kompaktową aluminiową obudową, stanowiąc działający narzędzie do pracy z mikrokontrolerami AVR i 51 w systemach Windows.
