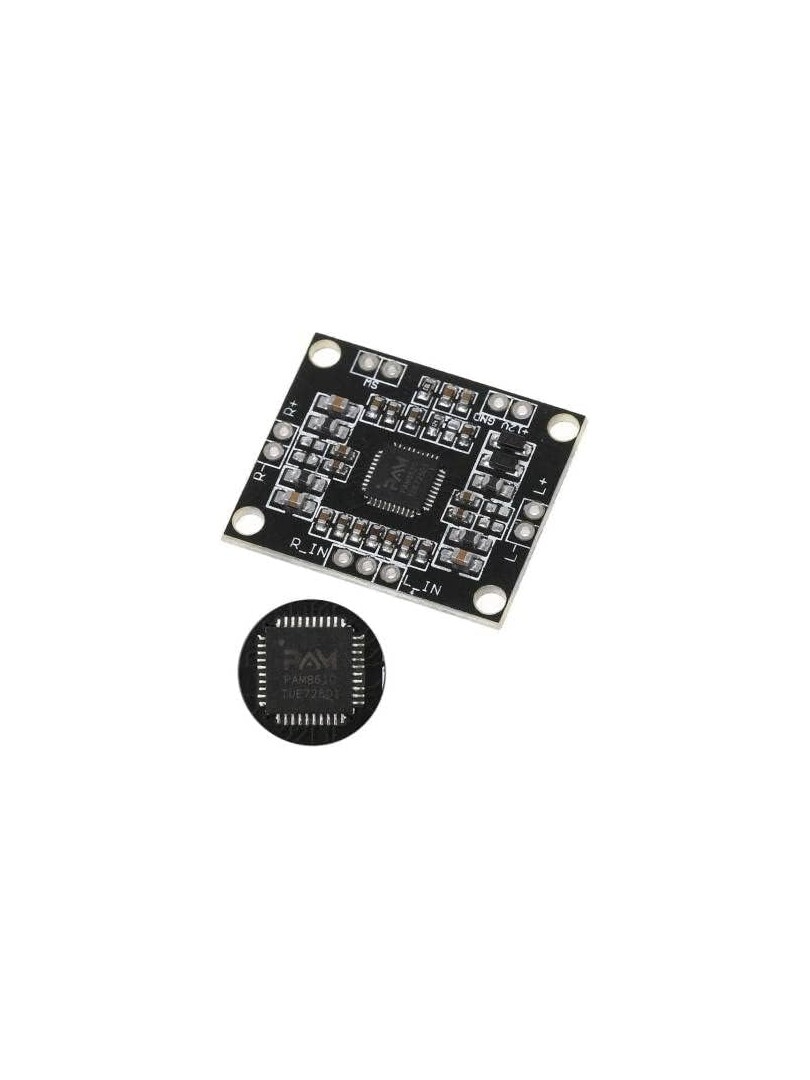

ProRock PAM8610 to miniaturowy dwukanałowy wzmacniacz audio klasy D oparty na układzie scalonym PAM8610. Moduł zapewnia efektywne wzmocnienie sygnału stereo z zasilaniem w zakresie od siedmiu do piętnastu woltów prądu stałego. Przeznaczony jest do współpracy z głośnikami o impedancji od czterech do ośmiu omów w aplikacjach przenośnych, systemach wbudowanych oraz projektach hobbystycznych wymagających oszczędności miejsca i energii.

Architektura klasy D charakteryzuje się wysoką sprawnością energetyczną i niższym wydzielaniem ciepła w porównaniu z wzmacniaczami liniowymi. Moduł stanowi gotowe rozwiązanie dla konstrukcji prototypowych i urządzeń audio wymagających kompaktowej formy przy zachowaniu czytelnego dźwięku w zastosowaniach ogólnego przeznaczenia.

Główne cechy

Wzmacniacz klasy D: zapewnia wysoką sprawność energetyczną redukującą zużycie baterii w systemach mobilnych

Dwukanałowe wyjście stereo: umożliwia sterowanie lewym i prawym kanałem audio w konfiguracjach stereofonicznych

Zestaw zasilania: praca w zakresie napięć od siedmiu do piętnastu woltów prądu stałego

Kompaktowa płytka PCB: miniaturowe wymiary umożliwiają montaż w ciasnych obudowach

Wbudowane zabezpieczenia: układu scalonego chroni przed przegrzaniem, przeciążeniem prądowym i zwarciem

Niski poziom szumów: nadaje się do odtwarzania muzyki i sygnałów głosowych w zależności od jakości zasilania i montażu

Specyfikacja techniczna

Układ scalony wzmacniacza: PAM8610 (dwukanałowy klasy D)

Liczba kanałów: 2 (stereo)

Napięcie zasilania: 7–15V DC

Impedancja głośników: 4–8Ω (zalecane)

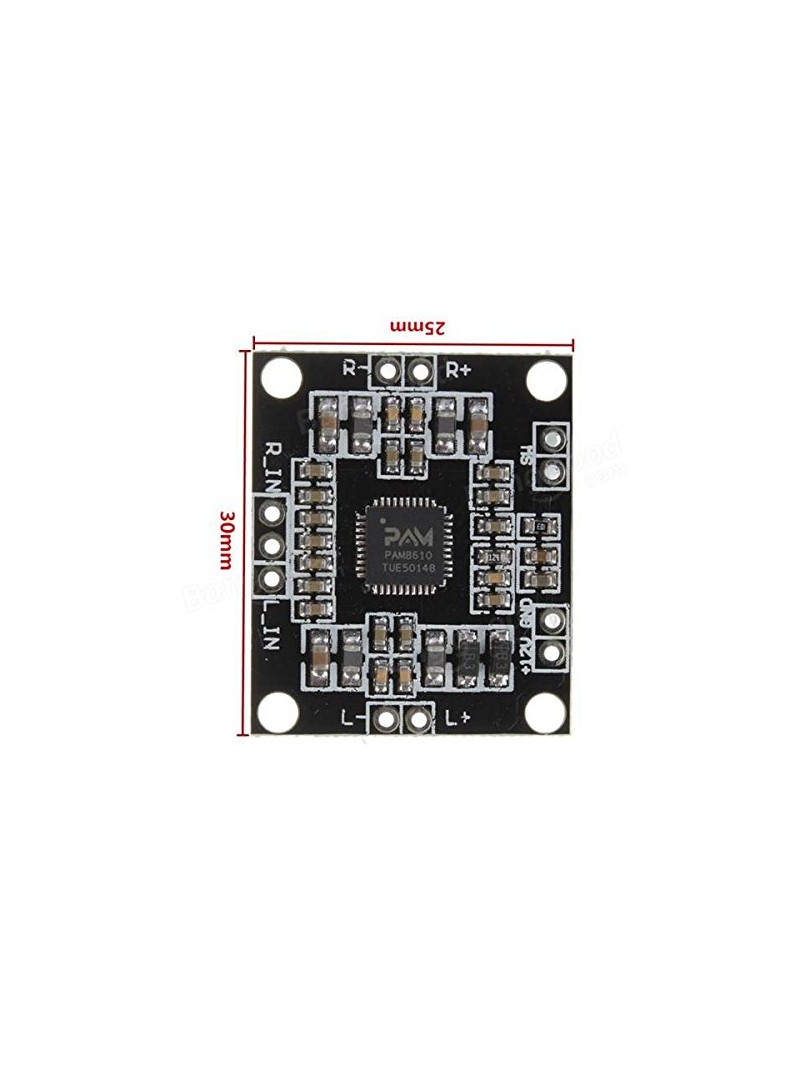

Wymiary płytki: ok. 30,5 × 25,5 mm

Uwagi

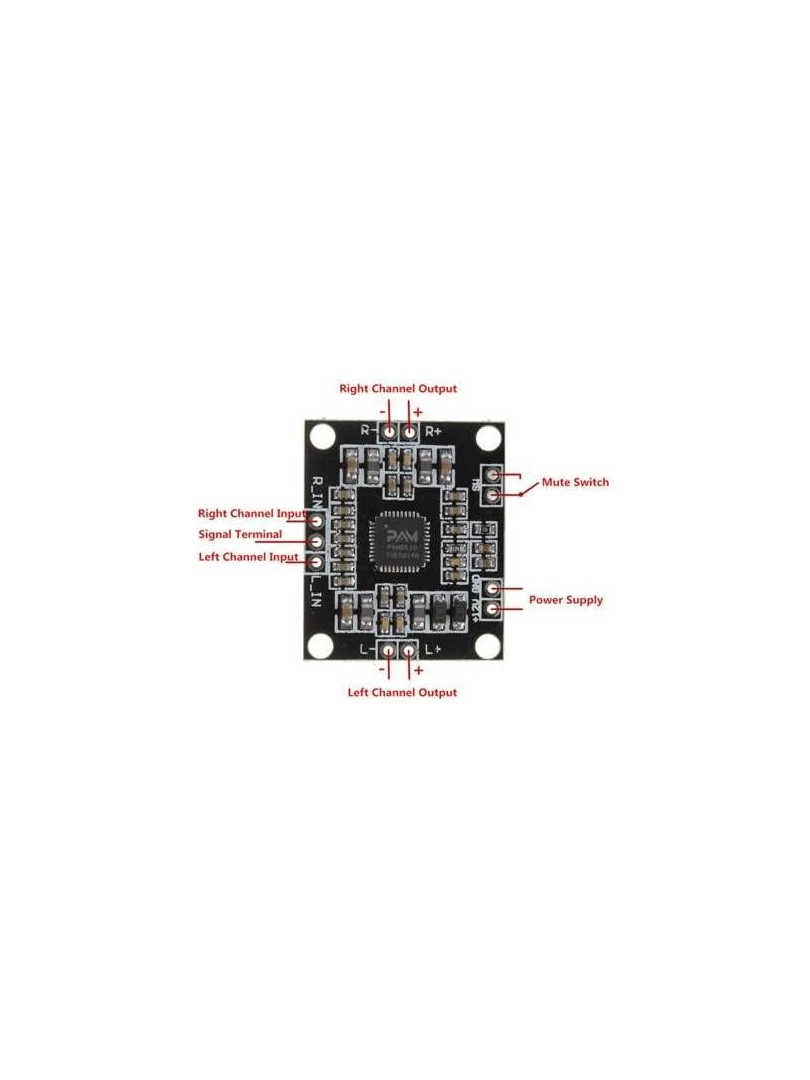

Wyjścia pracują w konfiguracji mostkowej BTL – nie wolno łączyć żadnego wyjścia głośnikowego z masą (GND) ani łączyć ze sobą wyprowadzeń L− i R−.

Należy stosować stabilizowane zasilanie DC o wystarczającej sprawny prądowej dostosowanej do planowanej głośności i obciążenia głośnikowego.

Przy ciągłej pracy z dużą głośnością zaleca się zapewnienie odpowiedniej wentylacji i unikanie długotrwałego zniekształcenia sygnału – zachowanie termiczne modułu zależy od warunków montażu i obudowy.

Przed włączeniem zasilania należy sprawdzić polaryzację i poprawność połączeń, aby uniknąć uszkodzenia modułu.

Typowe zastosowania

Budowa przenośnych głośników i systemów stereo DIY

Audio w urządzeniach wbudowanych i panelach sterujących

Modernizacja dźwięku w małych obudowach i projektach hobbystycznych

Prototypowanie edukacyjne w laboratoriach elektronicznych

Zawartość zestawu

1 × moduł wzmacniacza stereo ProRock PAM8610 klasy D

Moduł ProRock PAM8610 stanowi zestaw komponentów wzmacniające dla projektów wymagających efektywnego przetwarzania sygnału stereo w ograniczonej przestrzeni. Odpowiednia konfiguracja zasilania i montażu zapewnia stałe pracę w długotrwałych zastosowaniach audio.
