Moduł wzmacniacza cyfrowego ProRock PAM8406 to kompaktowy dwukanałowy wzmacniacz audio klasy D przeznaczony do sprawny wzmacniania sygnału stereofonicznego w systemach wbudowanych i przenośnych. Układ zapewnia klarowne odtwarzanie dźwięku przy minimalnym poziomie szumów, nawet przy braku podłączonego sygnału wejściowego.

Moduł wyposażono w wbudowany potencjometr regulacji głośności umożliwiający dokładny kontrolę poziomu sygnału dla obu kanałów. Dzięki bezfiltrowej architekturze klasy D układ może być zasilany bezpośrednio z portu USB, co czyni go rozwiązaniem odpowiednim do projektów audio DIY, kompaktowych głośników i urządzeń zasilanych przez USB.

Główne cechy

Wyjście stereofoniczne: dwukanałowe wzmocnienie sygnału audio z pełną dynamiką

Tłumienie szumów: brak słyszalnych zakłóceń przy braku sygnału wejściowego

Architektura klasy D: wysoka sprawność energetyczna przy minimalnym wydzielaniu ciepła

Zasilanie z portu USB: możliwość zasilania z komputera lub ładowarki USB

Zintegrowana regulacja głośności: wbudowany potencjometr do sterowania poziomem sygnału

Bezfiltrowa struktura wyjściowa: bezpośrednie podłączenie głośników bez dodatkowych elementów

Kompaktowa konstrukcja: niewielkie wymiary płytki umożliwiają montaż w ciasnych obudowach

Zasada działania

Wzmacniacz klasy D działa w oparciu o modulację szerokości impulsu (PWM), w której sygnał audio jest konwertowany na szybkozmienne impulsy prostokątne o zmiennym wypełnieniu. Układ PAM8406 przekształca analogowy sygnał wejściowy na cyfrową reprezentację PWM, a następnie wzmacnia go za pomocą tranzystorów mocy pracujących w trybie przełączania. Bezfiltrowa konstrukcja wyjściowa eliminuje potrzebę stosowania cewek i kondensatorów wyjściowych, umożliwiając bezpośrednie sterowanie głośnikami. Taka architektura zapewnia wysoką sprawność energetyczną przy jednoczesnym zachowaniu niskiego poziomu zniekształceń harmonicznych.

Specyfikacja techniczna

Typ produktu: moduł wzmacniacza audio cyfrowego

Układ scalony: PAM8406

Klasa wzmacniacza: D (bezfiltrowa)

Liczba kanałów audio: 2 (stereo)

Moc wyjściowa: 5W × 2

Impedancja głośników: 4Ω / 8Ω

Napięcie zasilania: 2,5V – 5V DC

Maksymalne napięcie zasilania: 5,5V DC

Obsługiwane źródło zasilania: USB 5V

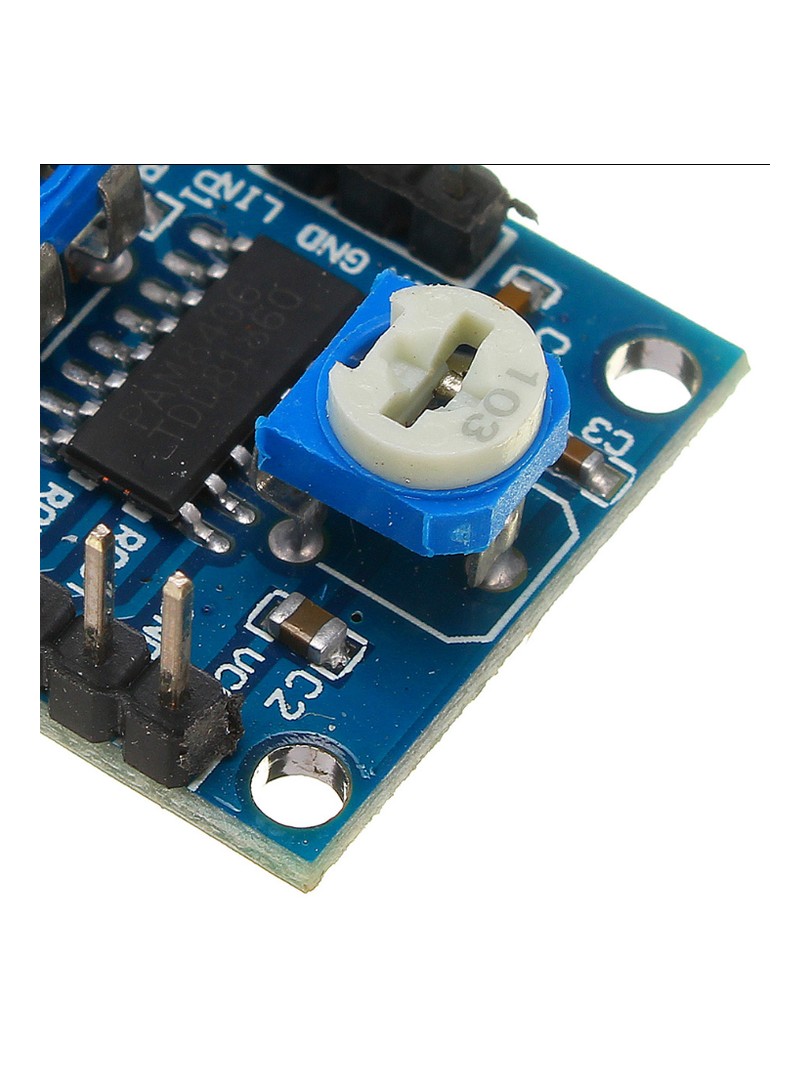

Regulacja głośności: potencjometr wbudowany (kanały L/R)

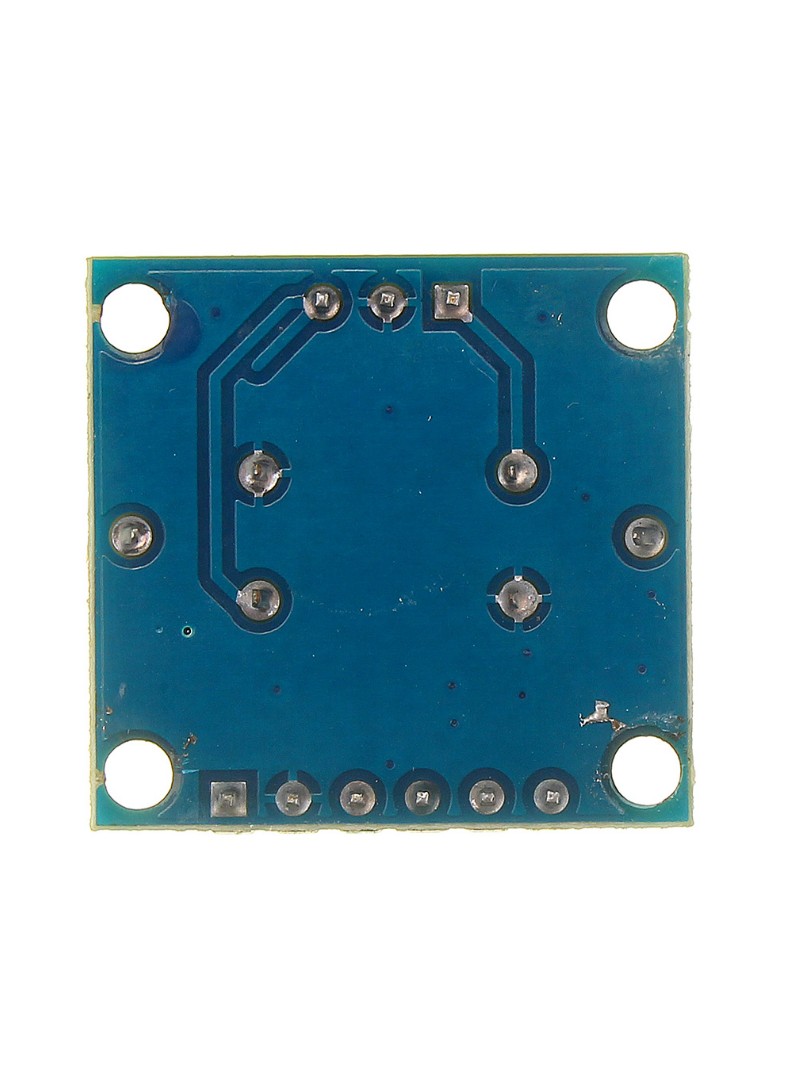

Konstrukcja PCB: dwuwarstwowa

Typ lutowania: maszynowe

Wymiary PCB: około 23 × 24 mm

Uwagi

Nie należy przekraczać maksymalnego napięcia zasilania 5,5V DC.

Moduł jest przeznaczony do bezpośredniego podłączenia głośników o impedancji 4Ω lub 8Ω.

Bezfiltrowa konstrukcja wyjściowa umożliwia pracę bezpośrednio z zasilania USB bez dodatkowych elementów filtrujących.

Typowe zastosowania

Głośniki zasilane z portu USB

Przenośne systemy audio

Projekty wzmacniaczy stereo DIY

Wbudowane systemy audio

Urządzenia multimedialne i cyfrowe

Zawartość zestawu

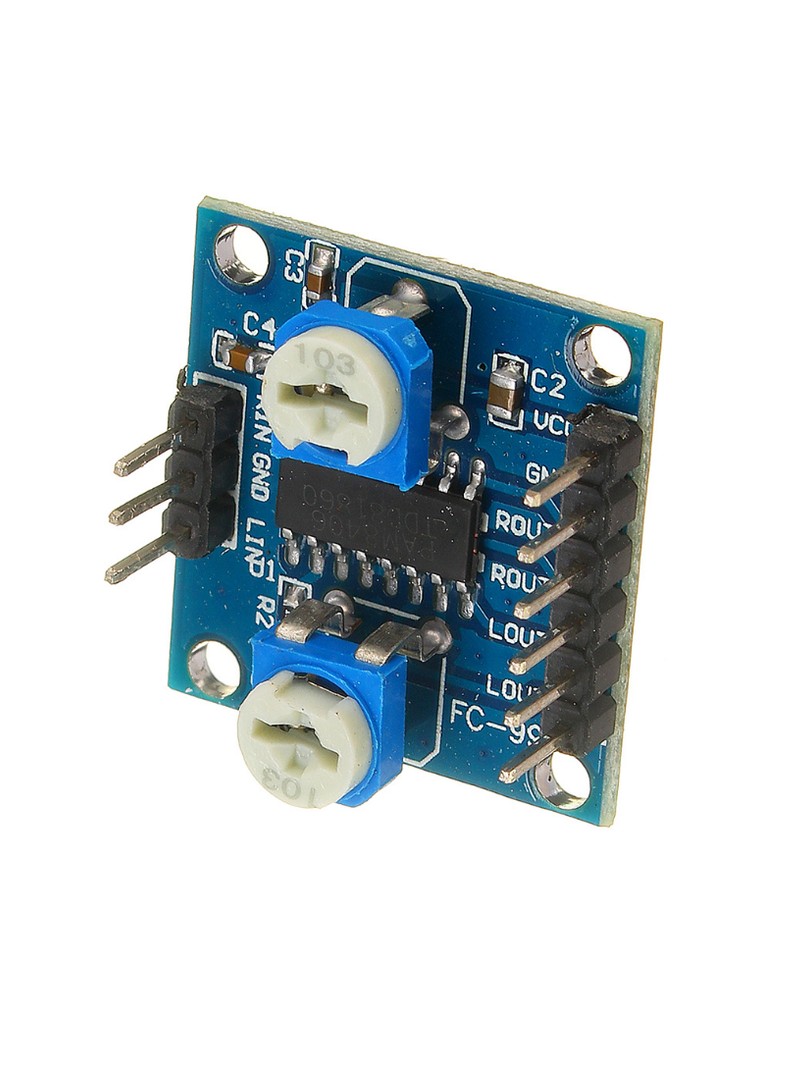

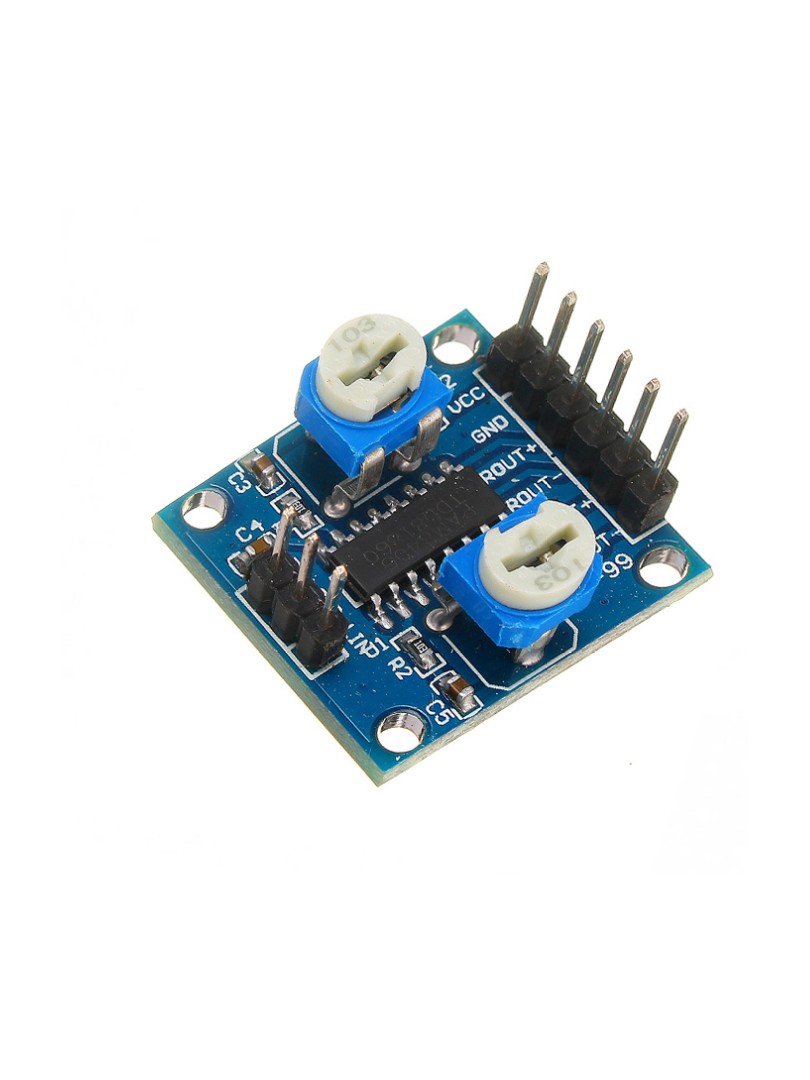

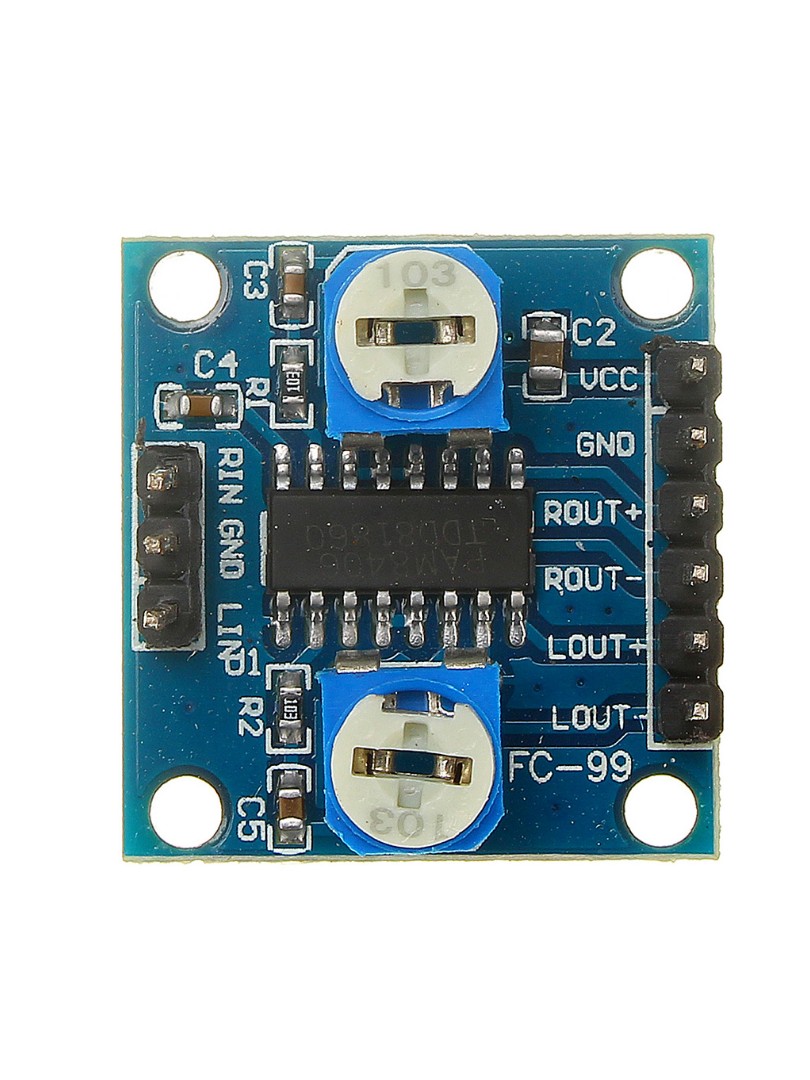

1 × Moduł wzmacniacza cyfrowego PAM8406 z potencjometrem głośności

Moduł wzmacniacza ProRock PAM8406 łączy sprawny wzmocnienie stereofoniczne, skuteczne tłumienie szumów i możliwość zasilania z portu USB w kompaktowej konstrukcji odpowiedniej do zastosowań w nowoczesnych systemach audio przenośnych i wbudowanych.
