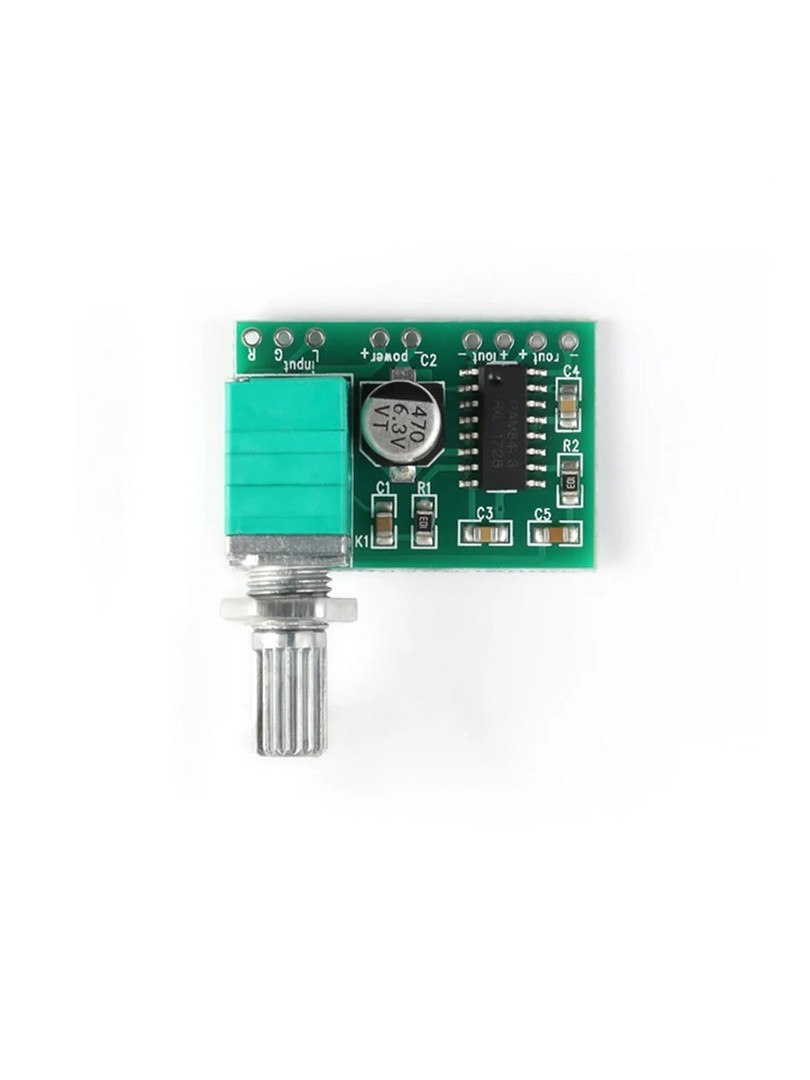

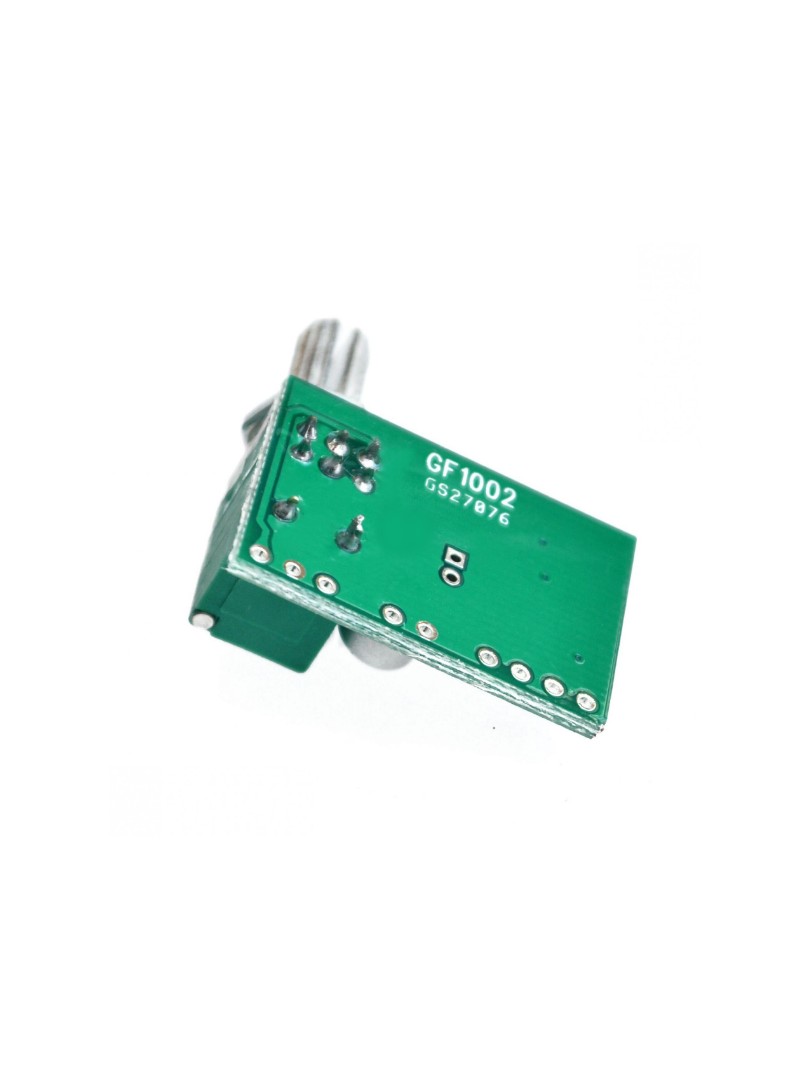

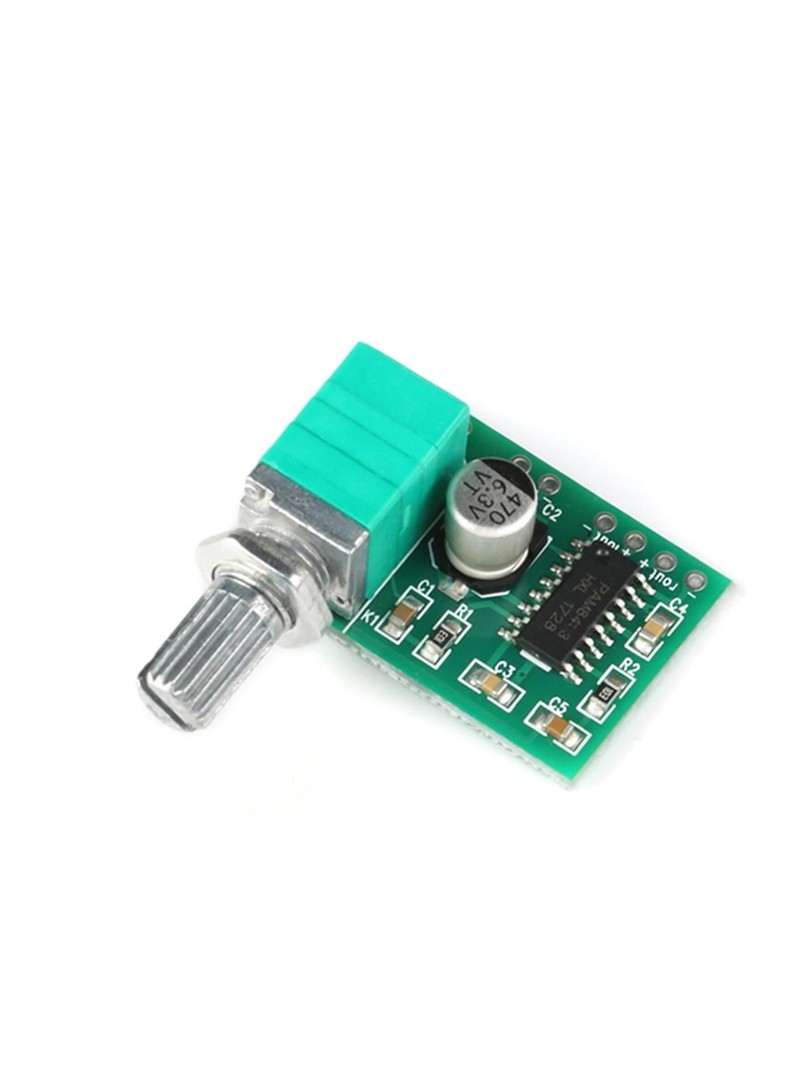

Moduł wzmacniacza cyfrowego ProRock PAM8403 to kompaktowa płytka ze wzmacniaczem audio klasy D przeznaczona do przenośnych systemów dźwiękowych oraz projektów DIY. Układ zapewnia przesył stereofonicznego sygnału audio na dwa niezależne kanały.

Moduł wyposażono w potencjometr z przełącznikiem zasilania montowany bezpośrednio na płytce. Zasilanie odbywa się z napięciem pięciu woltów, co umożliwia podłączenie przez port USB do powerbanków, zasilaczy sieciowych oraz płytek rozwojowych.

Główne cechy

Wyjście stereofoniczne: oddzielne kanały lewy i prawy

Architektura klasy D: wysoka sprawność energetyczna i minimalne wydzielanie ciepła

Kompaktowa konstrukcja: przeznaczona do zastosowań mobilnych i instalacji w ograniczonej przestrzeni

Zasilanie przez USB: kompatybilność ze standardowymi źródłami napięcia pięciu woltów

Wbudowana regulacja głośności: potencjometr umieszczony na płytce

Zintegrowany wyłącznik: sterowanie zasilaniem bez dodatkowego okablowania

Filtry wyjściowe: stałe wyjście audio z kondensatorem czteryszeset siedemdziesięciu mikrofaradów

Zabezpieczenia: ochrona przed przegrzaniem i zwarciem

Specyfikacja techniczna

Typ produktu: moduł wzmacniacza audio cyfrowego

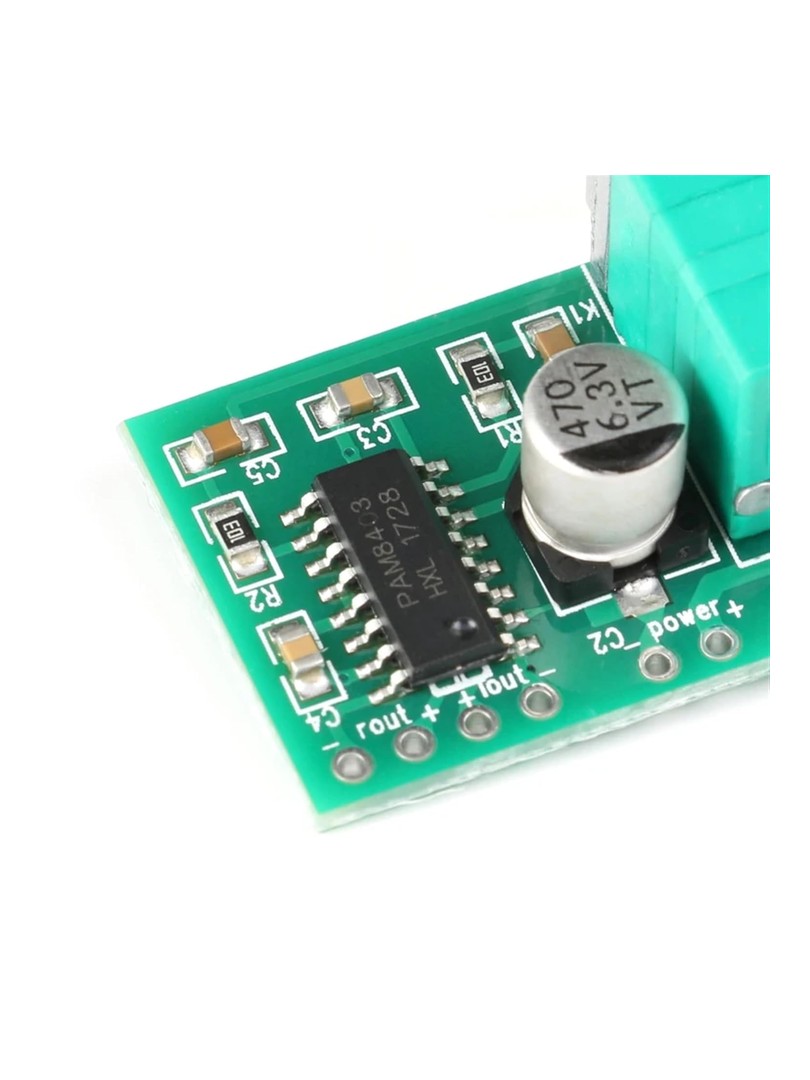

Układ wzmacniacza: PAM8403

Klasa wzmacniacza: Class-D

Liczba kanałów audio: 2 (stereo)

Moc wyjściowa: 3W × 2

Napięcie zasilania: 2,5V – 5,5V DC

Napięcie wejściowe zasilania: 5V (kompatybilne z USB)

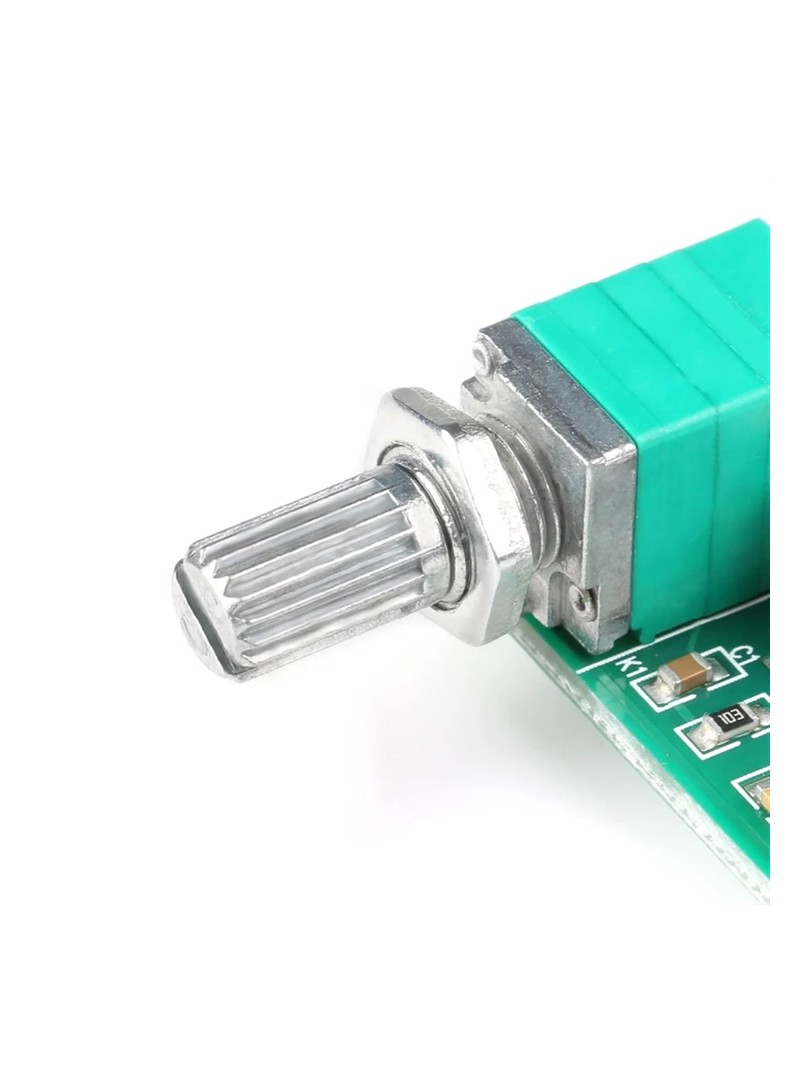

Typ sterowania: potencjometr z wbudowanym przełącznikiem zasilania

Podłączenie głośników: bezpośrednie (wyjście bezfiltrowe)

Filtracja zasilania: kondensator 470µF montowany na płytce

Wymiary płytki PCB: ok. 30 × 22 mm

Grubość płytki PCB: 1,6 mm

Uwagi

Nie należy przekraczać maksymalnego napięcia zasilania.

Przy podłączaniu zasilania należy zachować prawidłową polaryzację.

Moduł przeznaczony jest do pracy z głośnikami małej mocy w systemach niskonapięciowych.

Typowe zastosowania

Przenośne głośniki

Urządzenia audio zasilane bateryjnie

Projekty dźwiękowe z Arduino i mikrokontrolerami

Samodzielnie budowane wzmacniacze audio

Kompaktowe systemy multimedialne

Zawartość zestawu

1 × Moduł wzmacniacza cyfrowego PAM8403 Mini z potencjometrem i wyłącznikiem

Moduł wzmacniacza ProRock PAM8403 łączy kompaktowe wymiary z wygodnym sterowaniem głośnością i zasilaniem, zapewniając stereofoniczny dźwięk w szerokim zakresie zastosowań embedded oraz projektów majsterkowania.
