Moduł radiowy ProRock NRF24L01+ PA + LNA stanowi rozbudowane rozwiązanie do bezprzewodowej transmisji danych na duże odległości. Oparty na sprawdzonym układzie nRF24L01+ z wbudowanym wzmacniaczem mocy nadajnika oraz wzmacniaczem małoszumowym odbiornika, zapewnia znacznie większy zasięg i działający połączenia w porównaniu ze standardowymi modułami PCB. Pracuje w globalnym paśmie ISM i komunikuje się za pomocą interfejsu SPI.

Moduł przeznaczony jest dla rozbudowanych zastosowań wymagających stałe transmisji na odległość do kilometra, w tym systemów telemetrycznych, sieci czujników bezprzewodowych oraz projektów robotycznych i IoT wymagających rozszerzonego zasięgu w paśmie 2.4 GHz.

Główne cechy

Rozszerzony zasięg: umożliwia komunikację na odległość do ponad kilometra w otwartej przestrzeni przy zastosowaniu dołączonej anteny zewnętrznej

Wzmacniacze PA i LNA: zintegrowany układ RFX2401C zwiększa moc nadawania i czułość odbioru, poprawiając jakość łącza radiowego

Pasmo ISM: praca w globalnie dostępnym paśmie częstotliwości bez konieczności uzyskiwania licencji

Wiele prędkości transmisji: możliwość wyboru szybkości przesyłu danych w zależności od wymagań zasięgu i przepustowości

Liczne kanały RF: dostęp do ponad stu kanałów radiowych ułatwia tworzenie wielowęzłowych sieci oraz systemów z przeskokiem częstotliwości

Automatyczne potwierdzenia: funkcje auto-ACK i auto-retransmit zapewniają działający dostarczanie pakietów przy minimalnym nakładzie programowym

Wsparcie trybu niskiego poboru mocy: pin IRQ umożliwia budzenie mikrokontrolera w aplikacjach zasilanych bateryjnie

Tolerancja napięcia na SPI: wejścia interfejsu SPI są odporne na logikę pięciowoltową mimo zasilania modułu niższym napięciem

Zasada działania

Moduł wykorzystuje układ nRF24L01+ do realizacji modulacji GFSK w paśmie 2.4 GHz. Wzmacniacz mocy zwiększa amplitudę sygnału nadawanego, natomiast wzmacniacz małoszumowy poprawia czułość odbiorczą poprzez wstępne wzmocnienie słabych sygnałów przed demodulacją. Komunikacja z mikrokontrolerem odbywa się za pośrednictwem interfejsu szeregowego SPI, który steruje rejestracją konfiguracyjną, buforami nadawczymi i odbiorczymi oraz trybami pracy. Moduł obsługuje automatyczne potwierdzanie odbioru pakietów oraz ich retransmisję, zmniejszając obciążenie procesora hosta. Zewnętrzna antena o zwiększonym zysku kierunkowym poprawia osiągi łącza w porównaniu z antenami nadrukowanymi na płytce drukowanej.

Specyfikacja techniczna

Układ RF: nRF24L01+

Pasmo częstotliwości: 2.4–2.5 GHz ISM

Napięcie zasilania: 1.9–3.6 V (regulator napięcia na płytce)

Interfejs: SPI (wejścia tolerancyjne 5 V)

Prędkości transmisji: 250 kbps / 1 Mbps / 2 Mbps

Liczba kanałów RF: 125 wybieralnych kanałów

Układ wzmacniaczy: RFX2401C PA + LNA

Zasięg komunikacji: do 1100 m (linia wzroku)

Wsparcie IRQ: tak

Wymiary płytki: ok. 15.5 × 40.7 × 12.2 mm (bez pinów)

Wymiary anteny: ok. 87 mm wysokość × 9.5 mm średnica

Masa: ok. 13.3 g

Uwagi

Moduł zaprojektowany do zasilania napięciem 3.3 V; wejścia SPI tolerują logikę 5 V.

Najlepsze parametry osiągane są przy wolnej linii wzroku i odpowiedniej orientacji anteny.

Wyższa moc wyjściowa zwiększa pobór prądu w porównaniu ze standardowymi modułami NRF24L01+ bez wzmacniaczy.

Typowe zastosowania

Bezprzewodowe sieci czujników na duże odległości

Systemy zdalnego sterowania i telemetrii

Inteligentne rolnictwo i monitoring zewnętrzny

Łącza komunikacyjne w robotyce i bezzałogowych statkach powietrznych

Projekty IoT wymagające rozszerzonego zasięgu w paśmie 2.4 GHz

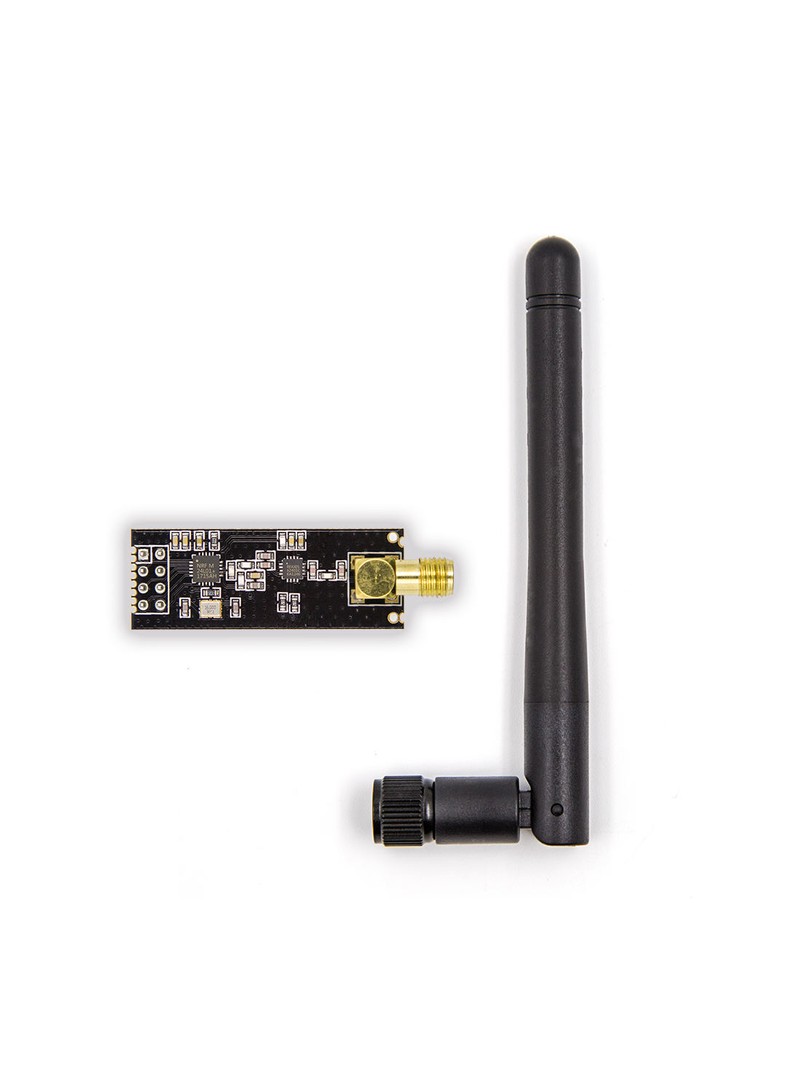

Zawartość zestawu

1 × Moduł radiowy ProRock NRF24L01+ PA + LNA

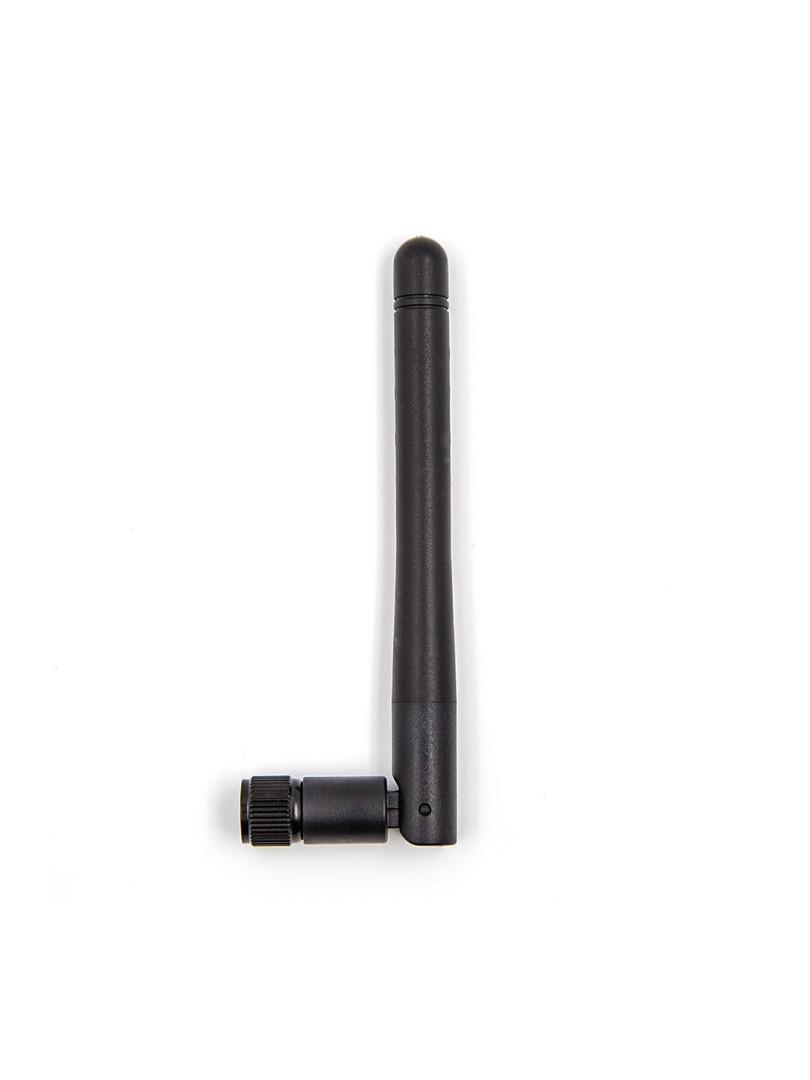

1 × Antena zewnętrzna 2.4 GHz

Moduł radiowy ProRock NRF24L01+ PA + LNA stanowi doskonały wybór dla projektów wymagających maksymalnego zasięgu, stałe komunikacji i działający pracy w paśmie ISM 2.4 GHz.

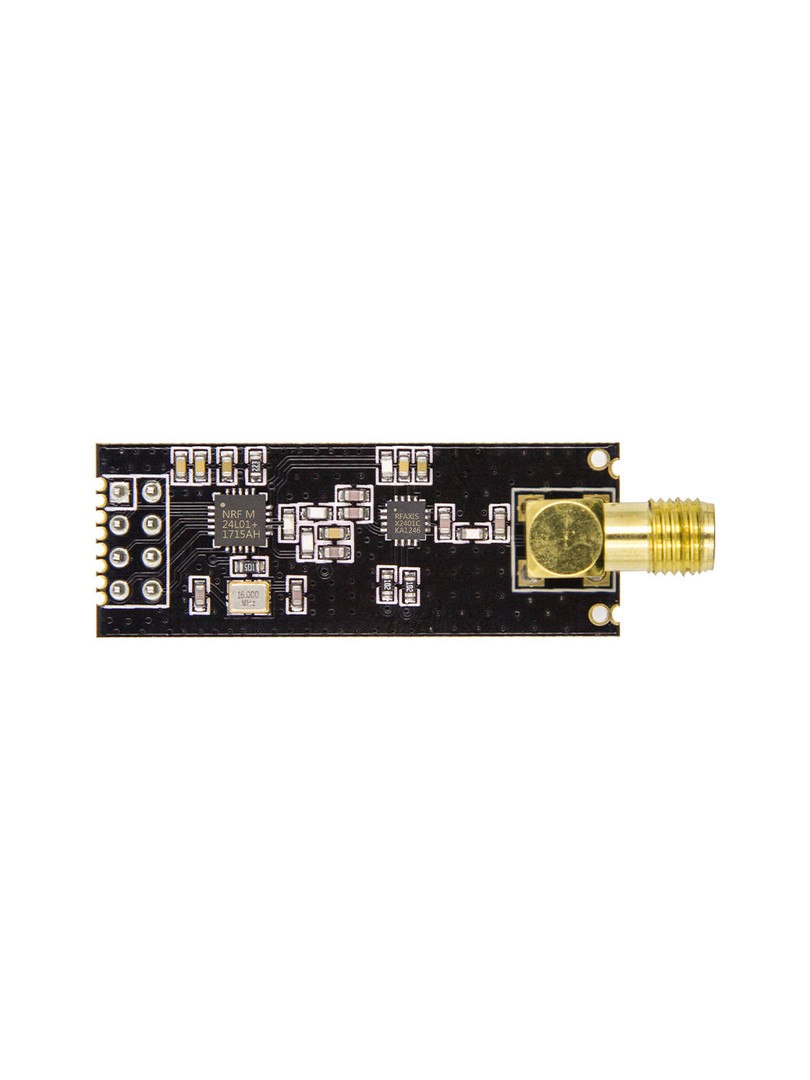

ProRock NRF24L01+PA+LNA 2.4GHz 1100m SPI PA/LNA Antenna

Moduł radiowy ProRock NRF24L01+PA+LNA 2.4GHz 1100m z anteną zewnętrzną

nRF24L01+ | 2.4–2.5 GHz ISM | zasięg do 1100 m | PA+LNA RFX2401C | SPI | 250 kbps/1 Mbps/2 Mbps | 125 kanałów RF | 1.9–3.6 V
