Moduł bezprzewodowy ProRock NRF24L01+ to kompaktowy transceiver RF działający w paśmie ISM 2.4 GHz, przeznaczony do bezprzewodowej transmisji danych na krótkie i średnie odległości. Oparty na popularnym układzie Nordic nRF24L01+, moduł integruje przedwzmacniacz RF, silnik protokołu oraz logikę obsługi pakietów w jednym chipie, wykorzystując tryb Enhanced ShockBurst™ do uproszczenia implementacji.

Dzięki interfejsowi SPI moduł współpracuje z platformami Arduino, STM32, ESP8266, ESP32 oraz Raspberry Pi (za pośrednictwem mikrokontrolera), oferując działający komunikację w aplikacjach wbudowanych, automatyce domowej i sieciach czujników bezprzewodowych.

Główne cechy

Pasmo ISM 2.4 GHz: bezlicencyjna transmisja na całym świecie bez ograniczeń prawnych

Chip NRF24L01+: ulepszona wersja układu Nordic z poprawioną stałe i sprawny

Niski pobór prądu: optymalizacja energetyczna dla urządzeń zasilanych bateryjnie

Obsługa wielu kanałów: wybór spośród stu dwudziestu pięciu kanałów RF

Komunikacja wielowęzłowa: obsługa do sześciu niezależnych adresów transmisji (data pipes)

Wbudowana antena PCB: kompaktowa konstrukcja eliminująca potrzebę zewnętrznej anteny

Automatyczna obsługa pakietów: potwierdzenia odbioru oraz retransmisja w przypadku błędów

Zasada działania

Moduł wykorzystuje protokół Enhanced ShockBurst™, który automatyzuje proces wysyłania, potwierdzania i retransmisji pakietów danych. Mikrokontroler komunikuje się z modułem poprzez czteroprzewodowy interfejs SPI, przesyłając dane do bufora transmisyjnego. Układ NRF24L01+ samodzielnie generuje sygnał nośny RF, moduluje dane, przesyła pakiet i oczekuje na potwierdzenie odbioru. W trybie odbiorczym moduł nasłuchuje na wybranym kanale, automatycznie dekoduje odebrany pakiet i sygnalizuje mikrokontrolerowi gotowość danych do odczytu.

Specyfikacja techniczna

Układ RF: NRF24L01 / NRF24L01+

Częstotliwość pracy: 2.4–2.5 GHz (pasmo ISM)

Napięcie zasilania: 1.9–3.6 V

Poziom logiczny: 3.3 V

Interfejs: SPI

Prędkość transmisji: 250 kbps / 1 Mbps / 2 Mbps (konfigurowalne)

Moc nadajnika: do 0 dBm (konfigurowalna)

Czułość odbiornika: do −82 dBm (tryb 2 Mbps)

Pobór prądu: ok. 12.3 mA (TX), ultra-niski w trybie standby / power-down

Antena: antena PCB zintegrowana na płytce

Wymiary modułu: ok. 15 × 29 mm (z anteną)

Uwagi

Moduł pracuje z napięciem zasilania i logiką 3.3 V — w przypadku systemów 5 V wymagane jest zastosowanie konwertera poziomów logicznych.

Rzeczywisty zasięg transmisji zależy od środowiska, interferencji RF oraz orientacji anteny.

Dla aplikacji wymagających większego zasięgu zaleca się wersje PA/LNA z zewnętrznymi antenami.

Typowe zastosowania

Bezprzewodowe sieci czujników (WSN)

Zdalne sterowanie i urządzenia wejściowe

Automatyka domowa i inteligentne urządzenia IoT

Bezprzewodowe łącza danych między mikrokontrolerami

Projekty edukacyjne i hobbystyczne z komunikacją RF

Zawartość zestawu

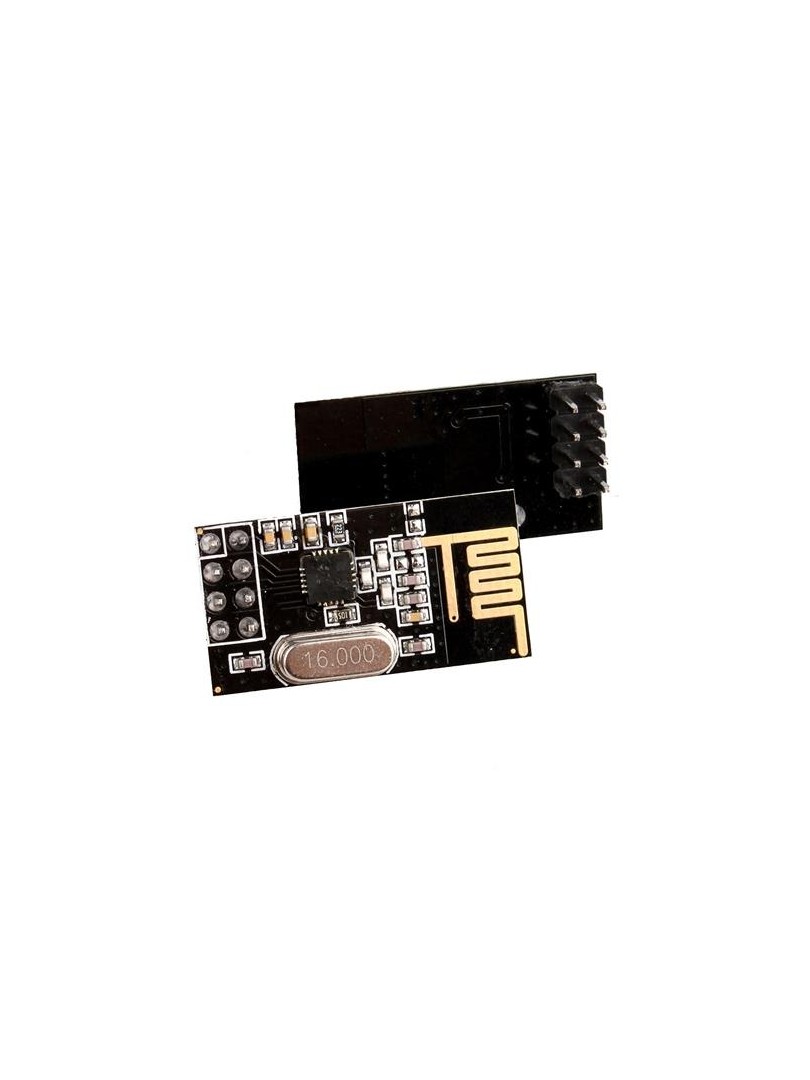

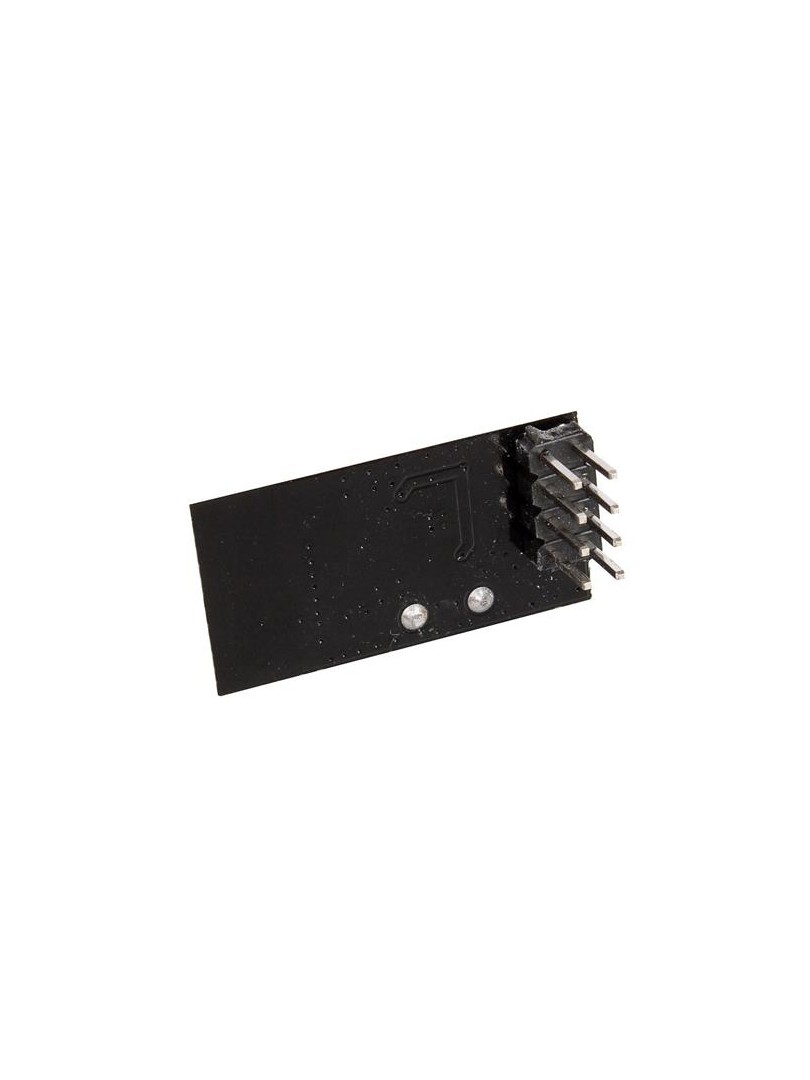

1 × Moduł bezprzewodowy ProRock NRF24L01 / NRF24L01+ 2.4 GHz

Moduł bezprzewodowy ProRock NRF24L01+ stanowi ekonomiczne i działający rozwiązanie do szybkiej, energooszczędnej komunikacji bezprzewodowej w projektach embedded oraz aplikacjach Internetu Rzeczy.

ProRock NRF24L01+ Wireless Module 2.4 GHz SPI Interface

Moduł bezprzewodowy ProRock NRF24L01+ 2.4 GHz z interfejsem SPI

Chip NRF24L01+ | Pasmo 2.4–2.5 GHz ISM | Interfejs SPI | Transmisja do 2 Mbps | Napięcie 1.9–3.6 V | Antena PCB
