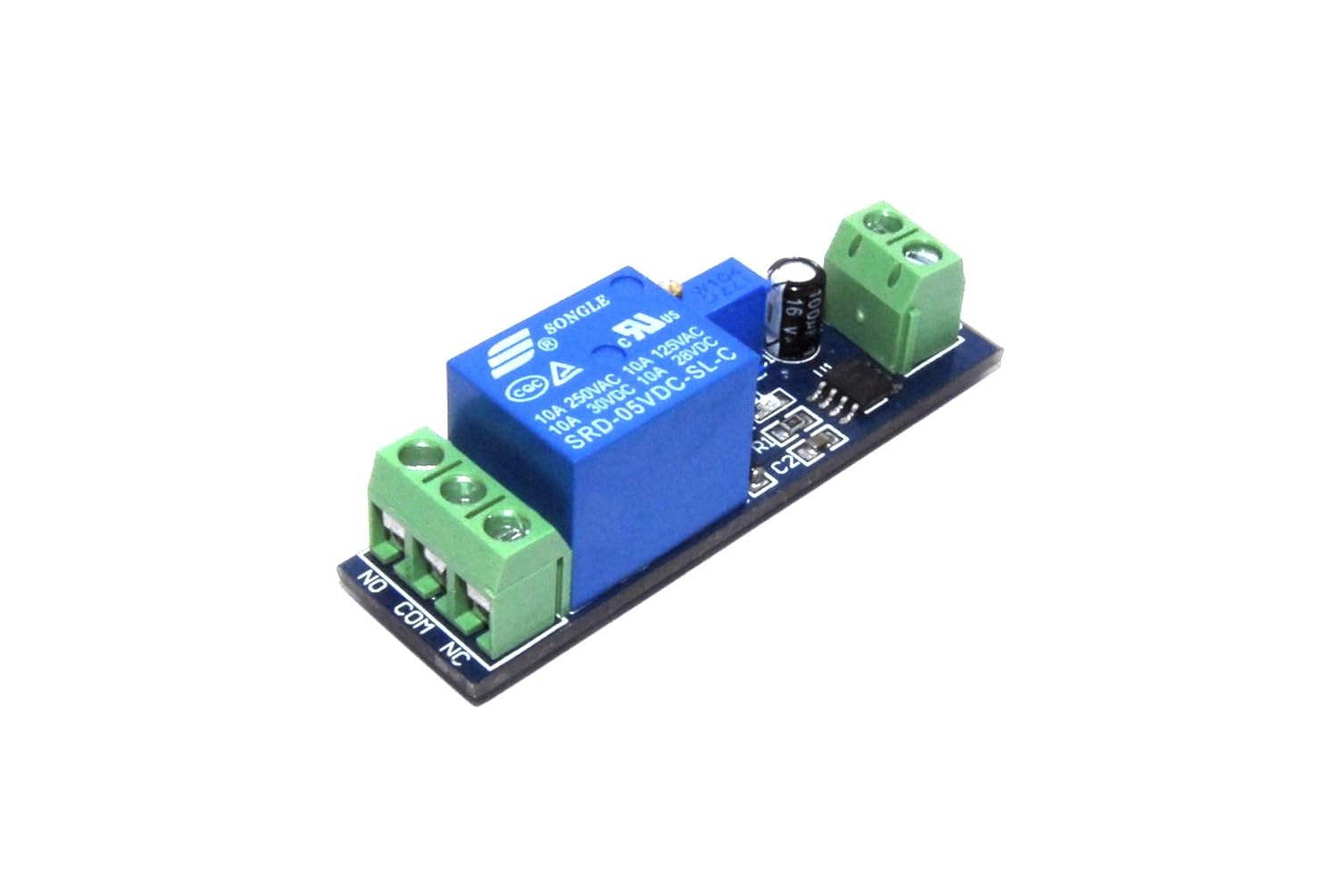

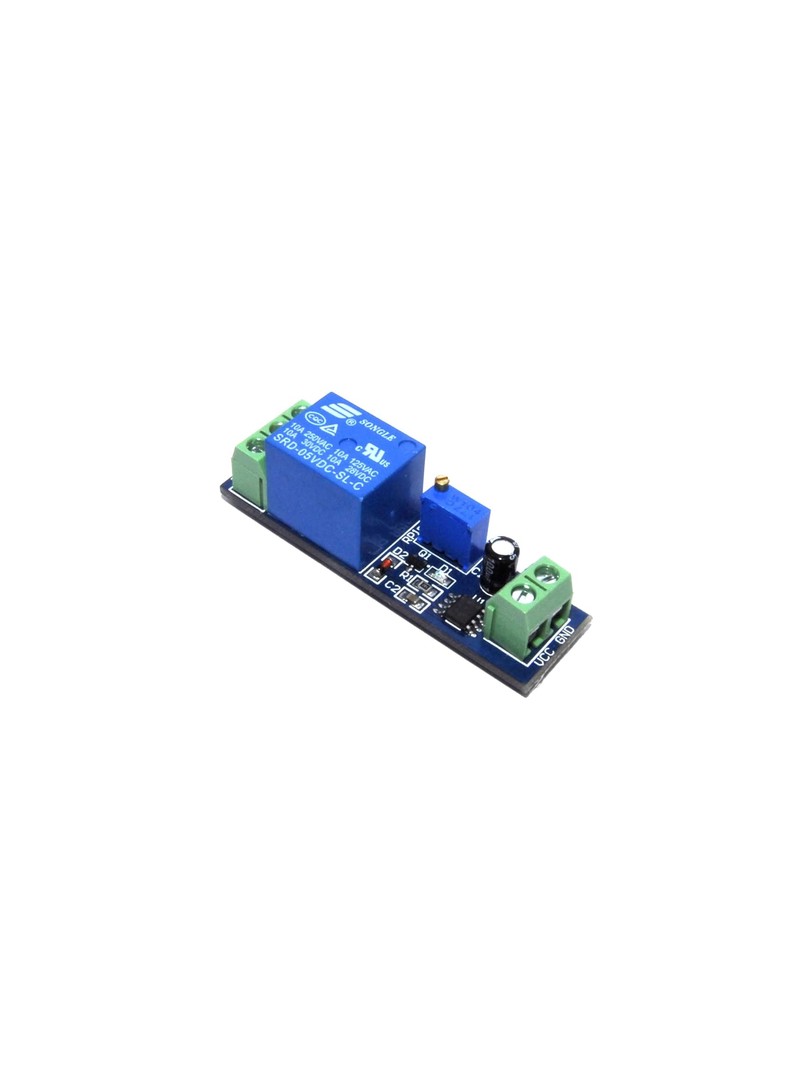

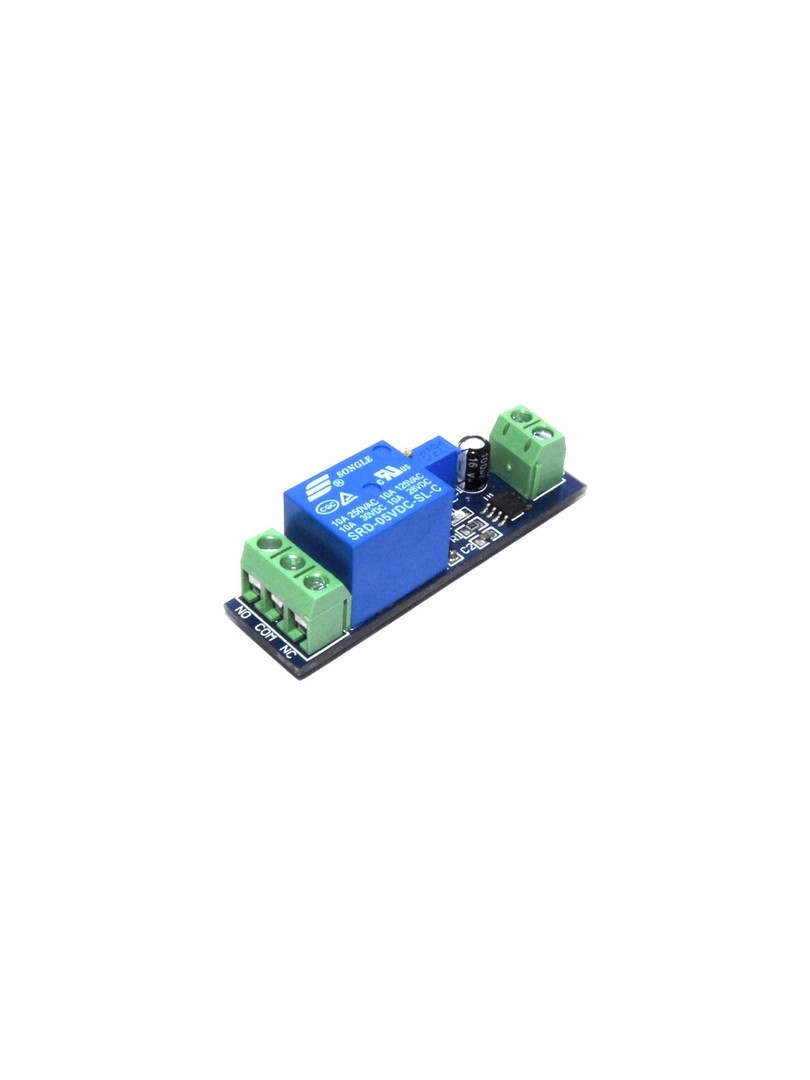

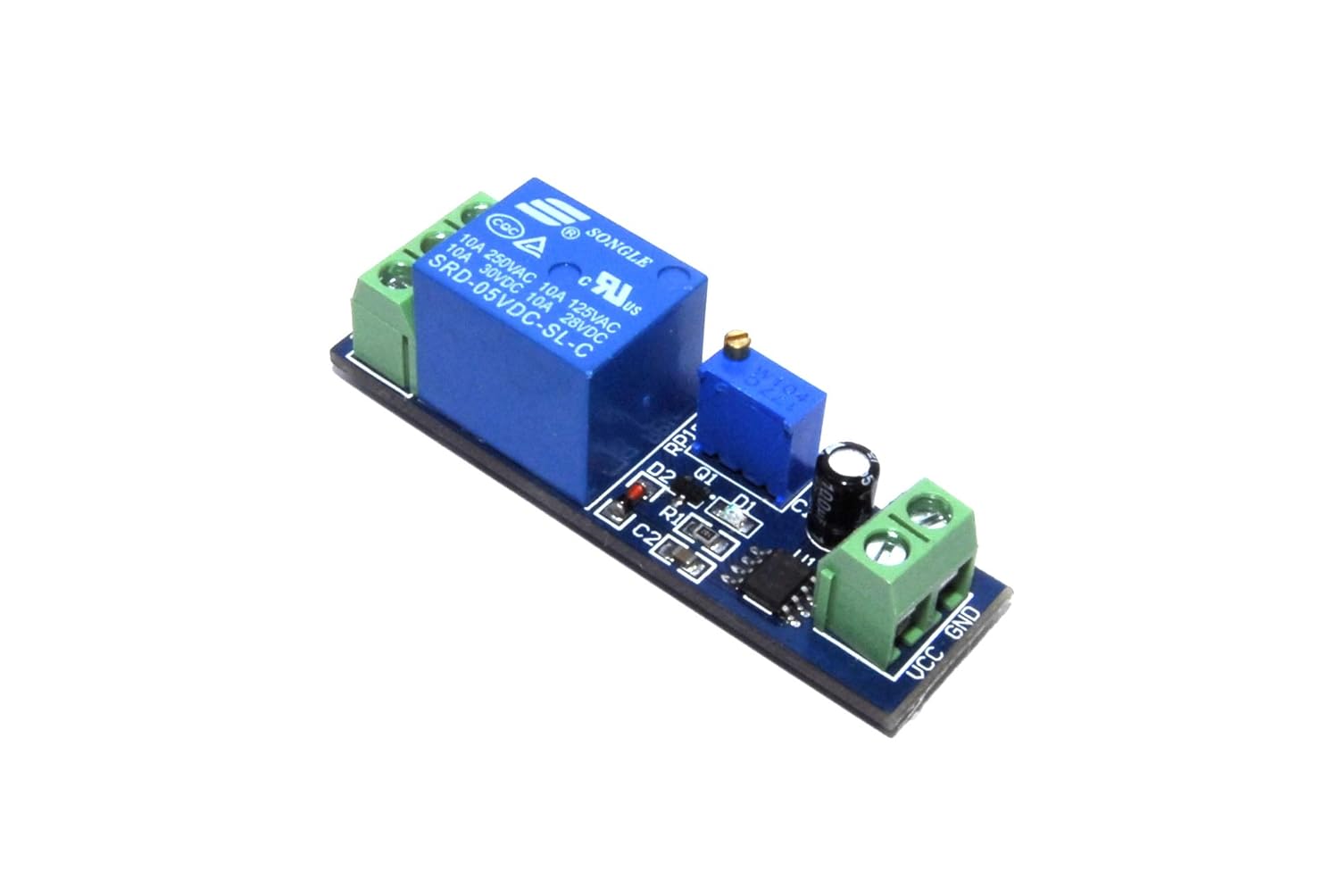

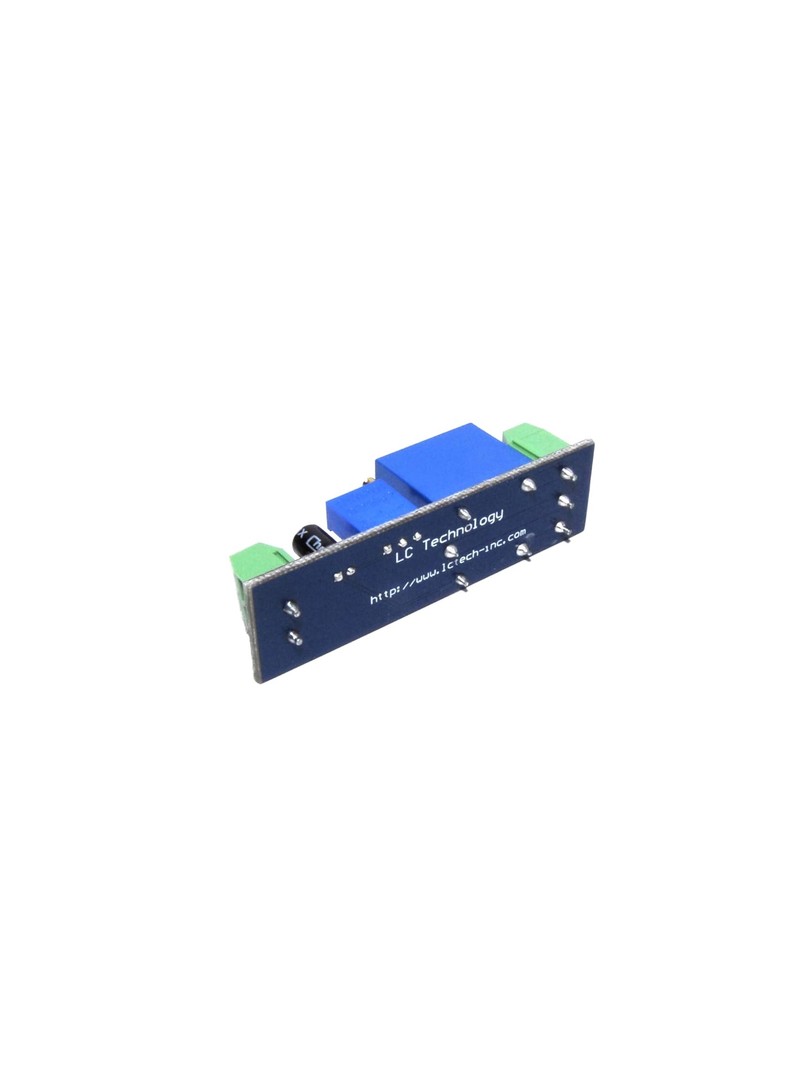

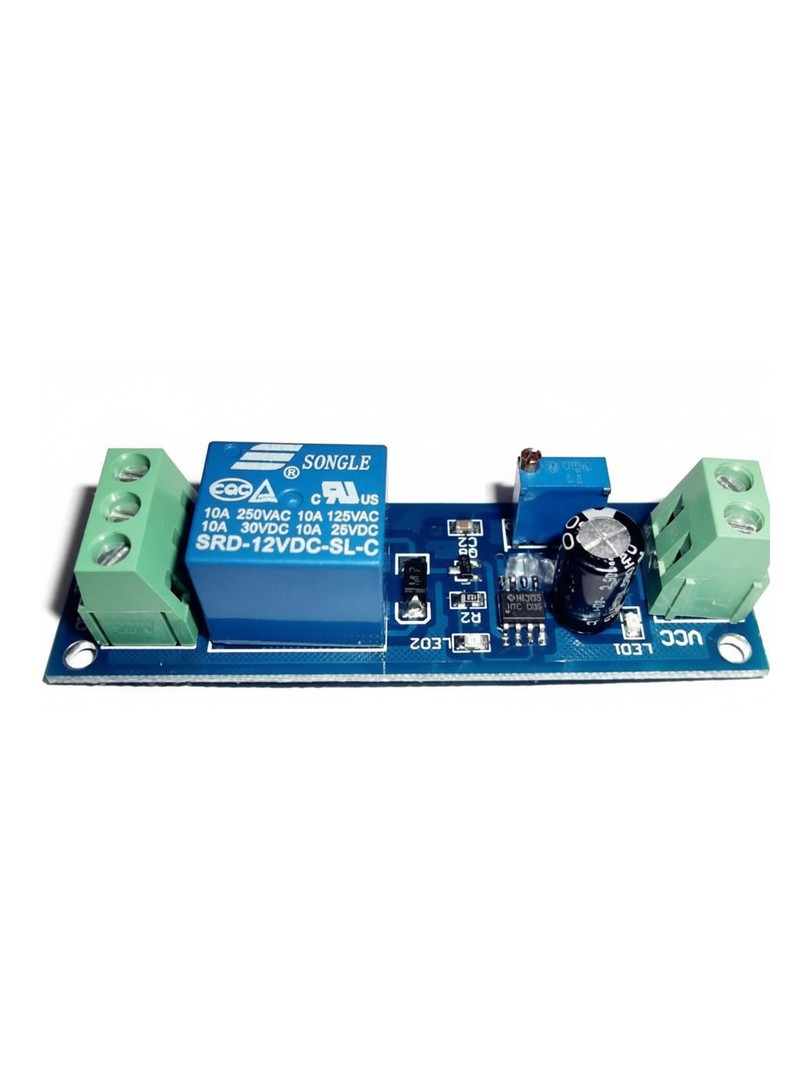

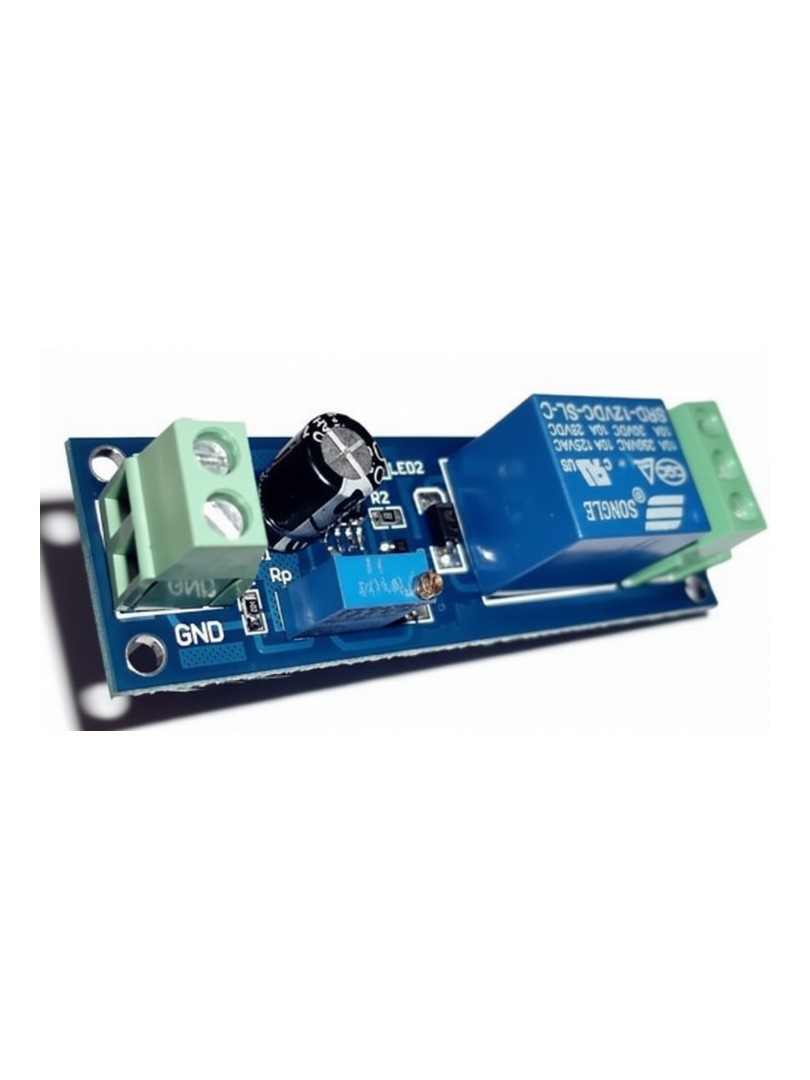

Moduł przekaźnika czasowego ProRock NE555 to kompaktowy układ opóźniający oparty na klasycznym timerze NE555, działający w trybie monostabilnym. Umożliwia uzyskanie regulowanego opóźnienia włączenia obciążenia po wyzwoleniu wejścia, co znajduje zastosowanie w instalacjach pojazdowych oraz systemach automatyki elektrycznej.

Moduł wyposażono w diody LED sygnalizujące zasilanie oraz aktywny cykl czasowy, co ułatwia diagnostykę i konfigurację. Dzięki izolowanym stykom przekaźnika umożliwia sterowanie obciążeniami zasilanymi napięciem przemiennym lub stałym w ramach dopuszczalnych parametrów.

Główne cechy

Monostabilne opóźnienie NE555: układ generuje pojedynczy impuls czasowy o regulowanym czasie trwania po wyzwoleniu wejścia

Regulacja czasu opóźnienia: czas ustawiany potencjometrem montowanym na płytce

Wyjście przekaźnikowe: styki beznapięciowe umożliwiają przełączanie obciążeń prądu przemiennego i stałego

Wskaźniki LED: dioda zasilania oraz dioda sygnalizująca aktywny cykl opóźnienia

Izolacja galwaniczna: styki przekaźnika oddzielone od obwodu sterującego

Zastosowania motoryzacyjne: opóźnienie włączenia wyposażenia w pojazdach w celu ograniczenia zakłóceń związanych z rozruchem silnika i redukcji prądów rozruchowych

Zasada działania

Moduł pracuje w trybie monostabilnym: po podaniu impulsu wyzwalającego na wejście timer NE555 generuje pojedynczy impuls wyjściowy o czasie trwania ustawionym potencjometrem. Po zakończeniu cyklu czasowego przekaźnik zwraca się do stanu początkowego. Taka konfiguracja umożliwia automatyczne opóźnienie włączenia obciążenia bez konieczności stałego utrzymywania sygnału wyzwalającego.

Specyfikacja techniczna

Typ modułu: monostabilny przekaźnik czasowy NE555

Główny układ scalony: NE555

Napięcie zasilania modułu: 12V DC

Zakres regulacji opóźnienia: 0 – 10 sekund

Typ wyjścia: przekaźnik (styki beznapięciowe)

Obciążalność AC: 0 – 250V AC, max 10A

Obciążalność DC: 0 – 30V DC, max 10A

Maksymalna moc obciążenia: do 2200W

Wskaźniki: LED zasilania, LED aktywnego cyklu czasowego

Wymiary modułu (dł. × szer. × wys.): 68 × 22 × 18 mm (z potencjometrem)

Uwagi

Moduł realizuje funkcję opóźnionego włączenia obciążenia po wyzwoleniu impulsu.

Czas opóźnienia ustawiany jest potencjometrem montowanym na płytce w zakresie od zera do dziesięciu sekund.

Styki przekaźnika są izolowane galwanicznie od części sterującej — należy zawsze przestrzegać dopuszczalnych wartości napięcia i prądu obciążenia.

Przy sterowaniu obciążeniami indukcyjnymi lub o dużym prądzie rozruchowym zaleca się zastosowanie dodatkowych elementów ochronnych (warystory, diody TVS) oraz odpowiedni przekrój przewodów zasilających.

Typowe zastosowania

Opóźnione włączanie wyposażenia elektrycznego w pojazdach (zapobieganie zakłóceniom przy rozruchu silnika)

Opóźnienie zasilania akcesoriów i sterowników

Redukcja prądów rozruchowych poprzez opóźnione włączenie obciążenia

Samodzielne projekty automatyki i układy czasowe

Sterowanie przekaźnikowe z regulowanym czasem opóźnienia

Zawartość zestawu

1 × Moduł przekaźnika czasowego NE555 ProRock (12V, regulacja 0–10s)

Moduł przekaźnika czasowego ProRock NE555 stanowi praktyczne rozwiązanie do regulowanego opóźniania włączenia obciążeń w systemach 12V. Przejrzysta sygnalizacja diodowa, izolowane styki przekaźnika oraz prosta obsługa czynią go użytecznym narzędziem zarówno w zastosowaniach motoryzacyjnych, jak i w ogólnej automatyce elektrycznej.

ProRock NE555 12V Monostable Switch 0-10s Adjustable Relay 10A

Moduł przekaźnika czasowego NE555 12V ProRock z regulacją opóźnienia 0–10s

Moduł czasowy NE555 | Zasilanie 12V DC | Regulowane opóźnienie 0–10s | Wyjście przekaźnikowe 10A | Styki beznapięciowe 250V AC / 30V DC | Wymiary 68 × 22 × 18 mm
