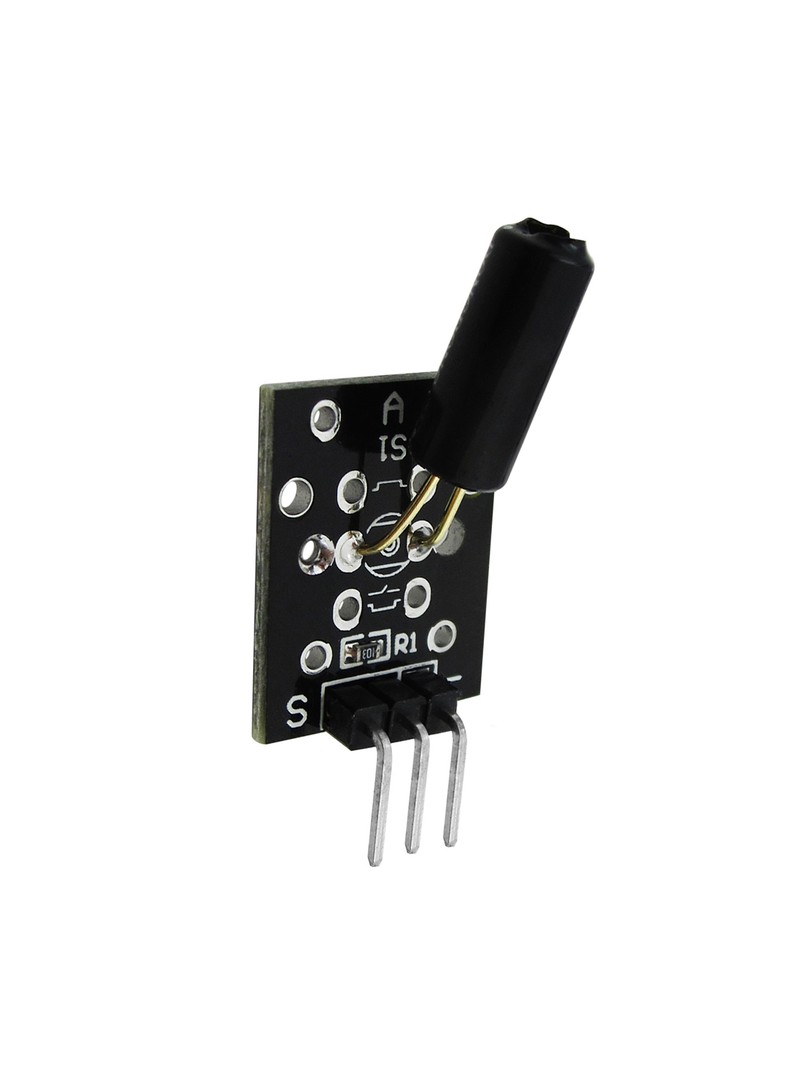

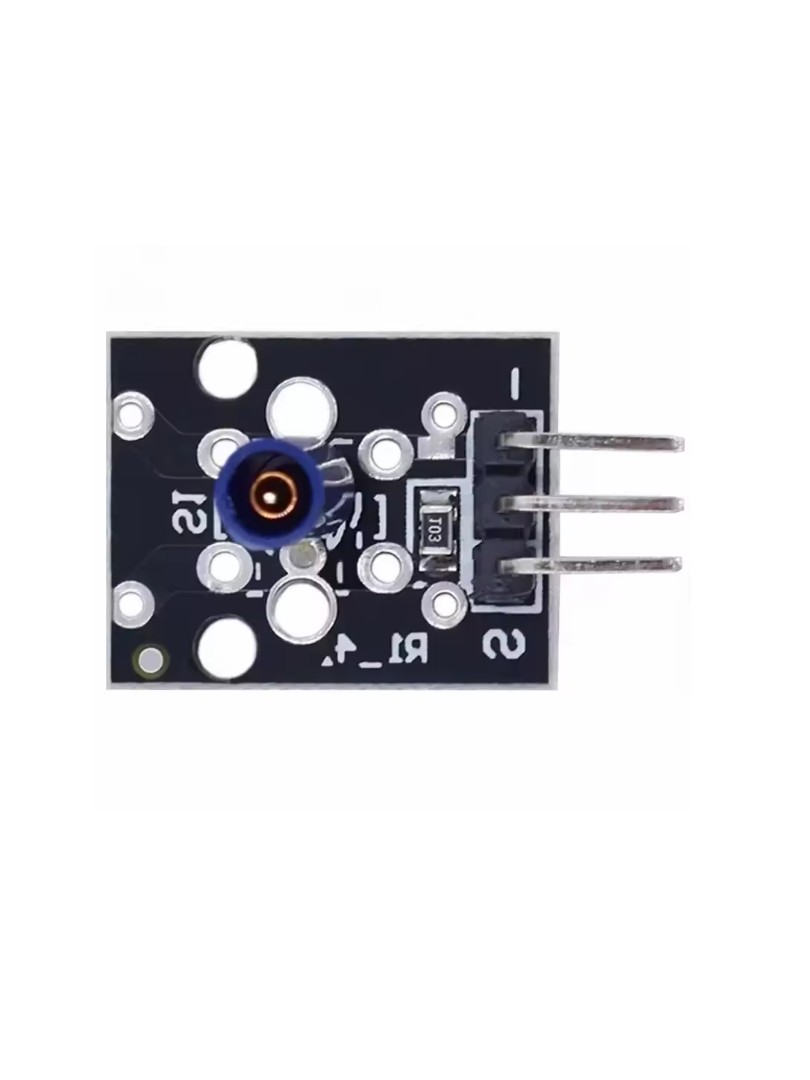

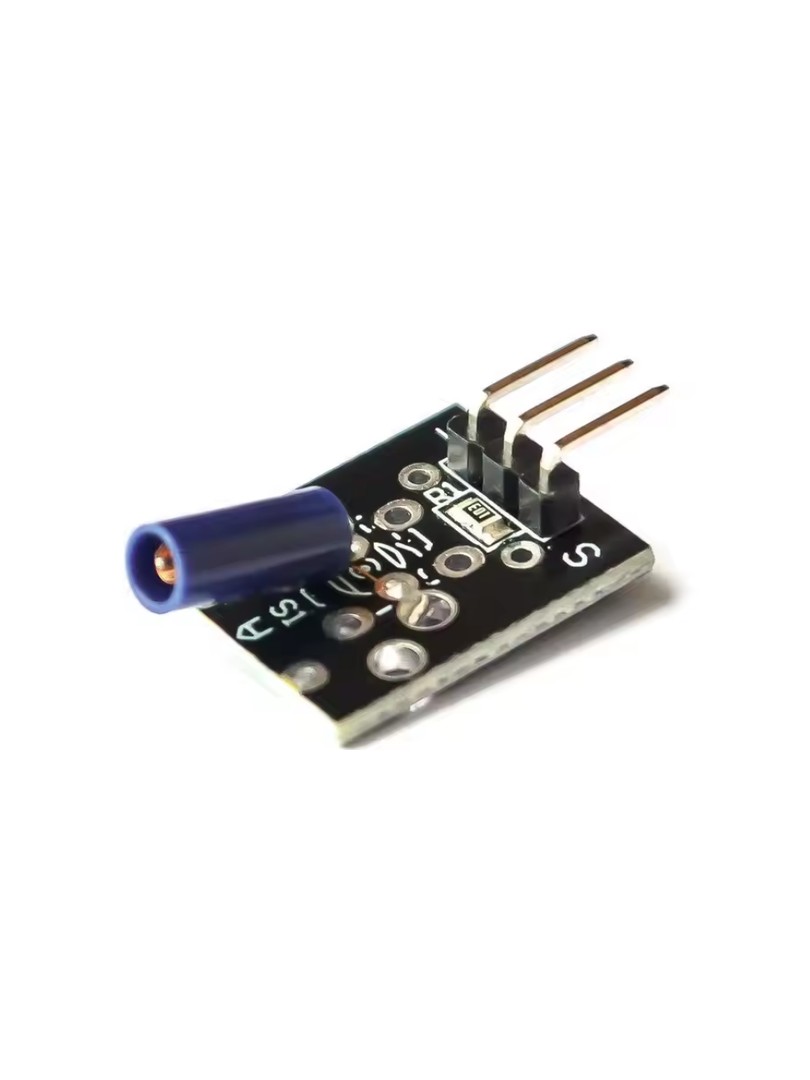

Moduł ProRock KY-002 to kompaktowy czujnik wibracji i wstrząsów przeznaczony do współpracy z platformami Arduino oraz innymi mikrokontrolerami. Wykorzystuje hermetyczny przełącznik wibracyjny SW-18015P, który reaguje na uderzenia, ruchy i drgania, dostarczając prosty sygnał cyfrowy bez konieczności przetwarzania analogowego.

Moduł zapewnia wykrywanie wibracji we wszystkich orientacjach przestrzennych. Hermetyczna konstrukcja przełącznika zwiększa odporność na kurz i wilgoć, umożliwiając zastosowanie w różnych warunkach montażowych.

Główne cechy

Detekcja wibracji i wstrząsów: reaguje na uderzenia, ruchy i oddziaływania mechaniczne

Cyfrowe wyjście przełącznikowe: generuje sygnał ON/OFF odczytywalny bezpośrednio przez wejścia cyfrowe mikrokontrolera

Wysoka czułość: wykrywa drgania o niższej amplitudzie niż podstawowe czujniki pukania

Wszechkierunkowe działanie: funkcjonuje niezależnie od orientacji montażowej

Hermetyczny przełącznik: zwiększona odporność na pył i wilgoć dzięki szczelnej obudowie

Kompaktowa płytka PCB: ułatwia integrację i montaż w ograniczonej przestrzeni

Zasada działania

W stanie spoczynku przełącznik pozostaje otwarty. Po wystąpieniu wibracji lub uderzenia przekraczającego próg czułości, wewnętrzny element przewodzący chwilowo zamyka obwód elektryczny, przełączając wyjście w stan ON. Po ustaniu ruchu przełącznik automatycznie powraca do stanu OFF. Sygnał wyjściowy ma charakter impulsowy o krótkim czasie trwania.

Specyfikacja techniczna

Model: KY-002

Przełącznik wibracyjny: SW-18015P

Napięcie zasilania: DC 3 – 5 V

Maksymalne napięcie przełącznika: 12 V

Prąd znamionowy: 20 mA

Czas reakcji (ON): około 0,1 ms

Rezystancja w stanie otwartym: ≥ 10 MΩ

Typ wyjścia: cyfrowy przełącznik chwilowy

Rozstaw pinów: 2,54 mm

Wymiary PCB: około 29 × 16 × 8 mm

Masa: około 1 g

Uwagi

Wyjście modułu ma charakter impulsowy – w razie potrzeby należy zastosować programowe eliminowanie drgań styków lub zatrzask programowy.

Moduł przeznaczony jest do obwodów sygnałowych o małych prądach.

Czułość zależy od sposobu montażu oraz sztywności powierzchni, na której zamocowano moduł.

Typowe zastosowania

Detekcja wibracji i wstrząsów mechanicznych

Alarmy antywłamaniowe i systemy wykrywania ruchu

Wyzwalacze wzbudzenia urządzenia po wykryciu ruchu

Projekty edukacyjne i prototypowanie elektroniki DIY

Zawartość zestawu

1 × Moduł wibracyjny ProRock KY-002

Moduł ProRock KY-002 stanowi proste i działający rozwiązanie do wykrywania wibracji i wstrząsów za pomocą interfejsu cyfrowego. Przeznaczony jest do zastosowań w systemach alarmowych, logice wyzwalanej ruchem oraz szybkim układom detekcyjnym współpracującym z mikrokontrolerami.
