ProRock Moduł Step-Up 100W 6A 3.0-35V Wejście 3.5-35V Wyjście LED Voltmeter

ProRock Moduł Step-Up 100W 6A 3.0-35V Wejście 3.5-35V Wyjście LED Voltomierz

Boost 3.0–35V DC wejście | 3.5–35V DC wyjście | maks. 6A | maks. 100W | sprawność do 96% | cyfrowy woltomierz LED | wymiary 67.5 × 41.5 × 14 mm

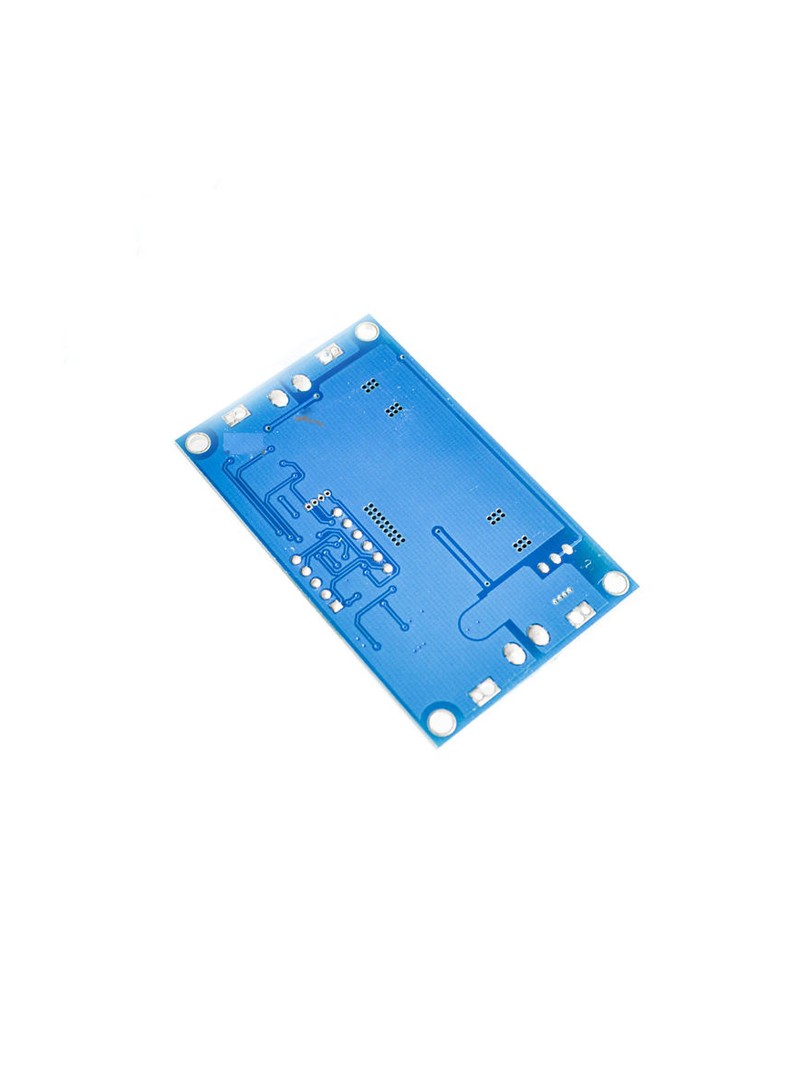

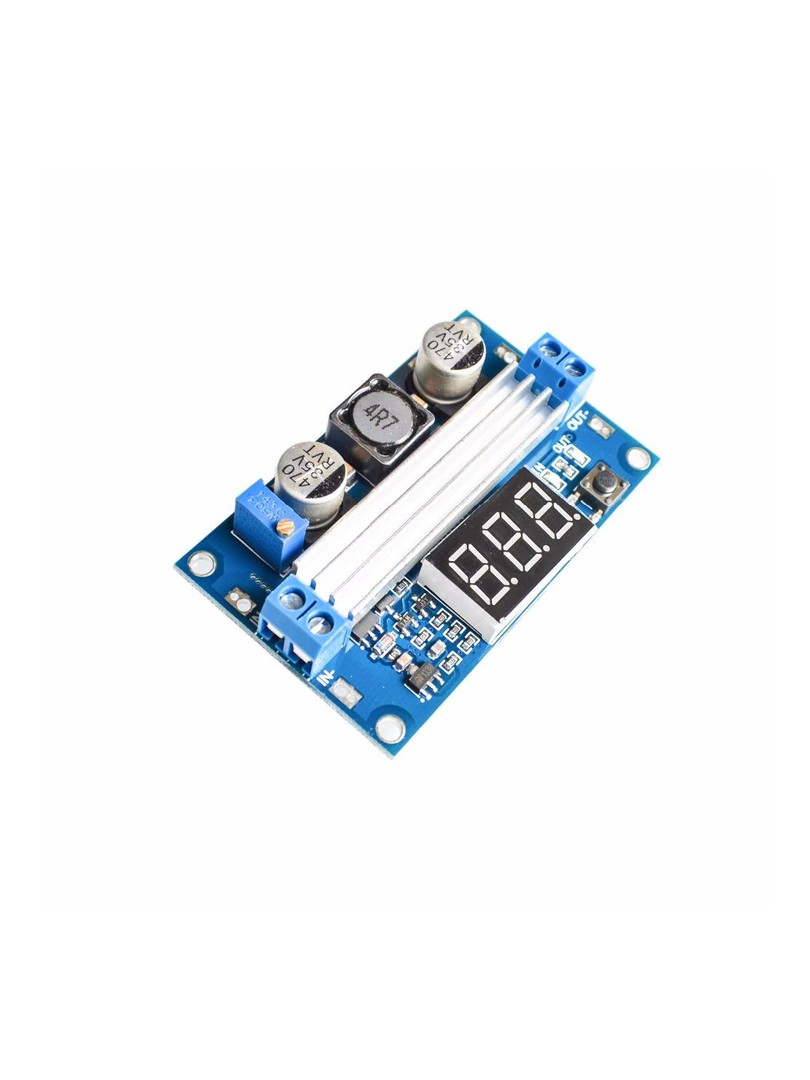

Moduł ProRock DC-DC Step-Up to wysokowydajny przetwornica podwyższająca napięcie stałe, przeznaczona dla rozbudowanych projektów elektronicznych, systemów zasilania bateryjnego oraz zastosowań automotive. Układ umożliwia zwiększenie napięcia wejściowego do wyższych wartości wymaganych przez obciążenie. Wbudowany cyfrowy woltomierz LED pozwala na bieżące monitorowanie napięcia wejściowego lub wyjściowego bez konieczności podłączania zewnętrznego multimetru.

Moduł oferuje zestaw napięć wejściowych i regulowane wyjście oraz potencjometr umożliwiający dokładny regulację napięcia wyjściowego bezpośrednio na płytce. Konstrukcja przewiduje osiągnięcie wysokiej mocy wyjściowej przy odpowiednim napięciu pracy i zapewnieniu skutecznego odprowadzania ciepła.

Główne cechy

• Przetwornica podwyższająca (boost): zwiększa napięcie wejściowe do wartości wymaganych przez obciążenie
• Zestaw napięć wejściowych: obsługuje zasilanie od źródeł niskonapięciowych oraz wyższych systemów
• Regulowane wyjście: umożliwia dokładny dostosowanie napięcia wyjściowego do potrzeb aplikacji
• Wbudowany woltomierz cyfrowy: wyświetla aktualną wartość napięcia wejściowego lub wyjściowego po wybraniu przyciskiem
• Wskaźniki trybu pomiaru: diody LED IN oraz OUT informują o aktywnym trybie pomiaru woltomierza
• Regulacja na płytce: potencjometr wraz z woltomierzem umożliwia szybkie ustawienie napięcia bez zewnętrznych przyrządów
• Opcja wyłączenia wyświetlacza: usunięcie zworki P3 pozwala wyłączyć woltomierz LED

Zasada działania

Moduł działa jako przetwornica impulsowa podwyższająca napięcie (boost converter), wykorzystująca energię zgromadzoną w cewce do zwiększenia napięcia wyjściowego powyżej wartości wejściowej. Układ wymaga, aby napięcie wyjściowe było zawsze równe lub wyższe od napięcia wejściowego — nie działa w trybie obniżającym (buck). Użytkownik reguluje napięcie wyjściowe za pomocą potencjometru, a cyfrowy woltomierz pozwala na monitoring zarówno napięcia wejściowego, jak i wyjściowego poprzez przełączanie przycisku. Wskaźniki LED IN oraz OUT informują o aktywnym trybie pomiaru. Dla osiągnięcia wysokiej mocy wyjściowej konieczne jest odpowiednie chłodzenie układu oraz praca przy napięciach powyżej dwudziestu woltów.

Specyfikacja techniczna

• Typ produktu: moduł przetwornicy DC-DC step-up (boost) z woltomierzem LED
• Napięcie wejściowe: 3.0–35V DC (woltomierz działa przy wejściu ≥ 4V)
• Napięcie wyjściowe: 3.5–35V DC (wyjście ≥ wejście)
• Prąd wyjściowy: do 6A (maks.)
• Prąd wejściowy: do 9A (maks.)
• Moc wyjściowa: do 65–75W typowo; do 100W przy Vin i Vout > 20V z poprawionym odprowadzaniem ciepła
• Szczytowy prąd graniczny: 14A
• Sprawność konwersji: do 96% (maks.)
• Tętnienia wyjściowe: ~24–40 mV (typ.)
• Zakres pomiarowy woltomierza: 4–40V
• Dokładność woltomierza: ±0.1V
• Wymiary: ok. 67.5 × 41.5 × 14 mm

Wyprowadzenia (Pinout)

• IN+ / IN−: zaciski wejścia napięcia stałego
• OUT+ / OUT−: zaciski wyjścia podwyższonego napięcia stałego
• Button: przycisk przełączający wyświetlacz woltomierza pomiędzy napięciem wejściowym a wyjściowym
• IN LED: wskaźnik trybu pomiaru napięcia wejściowego
• OUT LED: wskaźnik trybu pomiaru napięcia wyjściowego
• P3 jumper: zworka wyłączająca wyświetlacz woltomierza po usunięciu
• Potentiometer: potencjometr regulacji napięcia wyjściowego

Uwagi

• Moduł nie posiada zabezpieczenia przeciwko odwrotnej polaryzacji — przed podłączeniem zasilania należy dokładnie sprawdzić polaryzację zacisków IN+ oraz IN−.
• Układ działa wyłącznie jako przetwornica podwyższająca (boost) — napięcie wyjściowe musi być równe lub wyższe od napięcia wejściowego.
• Dla osiągnięcia wysokiej mocy wyjściowej konieczne jest zapewnienie odpowiedniego chłodzenia poprzez radiator lub wymuszony przepływ powietrza.
• Nieprawidłowe okablowanie lub niedostateczne chłodzenie mogą spowodować uszkodzenie modułu.

Typowe zastosowania

• Konwersja napięcia zasilania bateryjnego (np. podwyższenie napięcia z 5V do 12V lub 24V)
• Budowa zasilaczy laboratoryjnych DIY
• Elektronika samochodowa i motocyklowa
• Sterowniki LED oraz systemy oświetleniowe z zasilaniem stałonapięciowym
• Rozbudowa systemów zasilania w układach wbudowanych

Zawartość zestawu

• 1 × Moduł ProRock DC-DC High Power Adjustable Step-Up z cyfrowym woltomierzem

Moduł ProRock Step-Up stanowi praktyczne rozwiązanie dla aplikacji wymagających podwyższenia napięcia stałego z możliwością bieżącego monitorowania parametrów pracy. Wbudowany woltomierz LED oraz dostępne elementy sterujące na płytce ułatwiają konfigurację i użytkowanie w warunkach projektów DIY oraz techniczny systemów zasilania.
