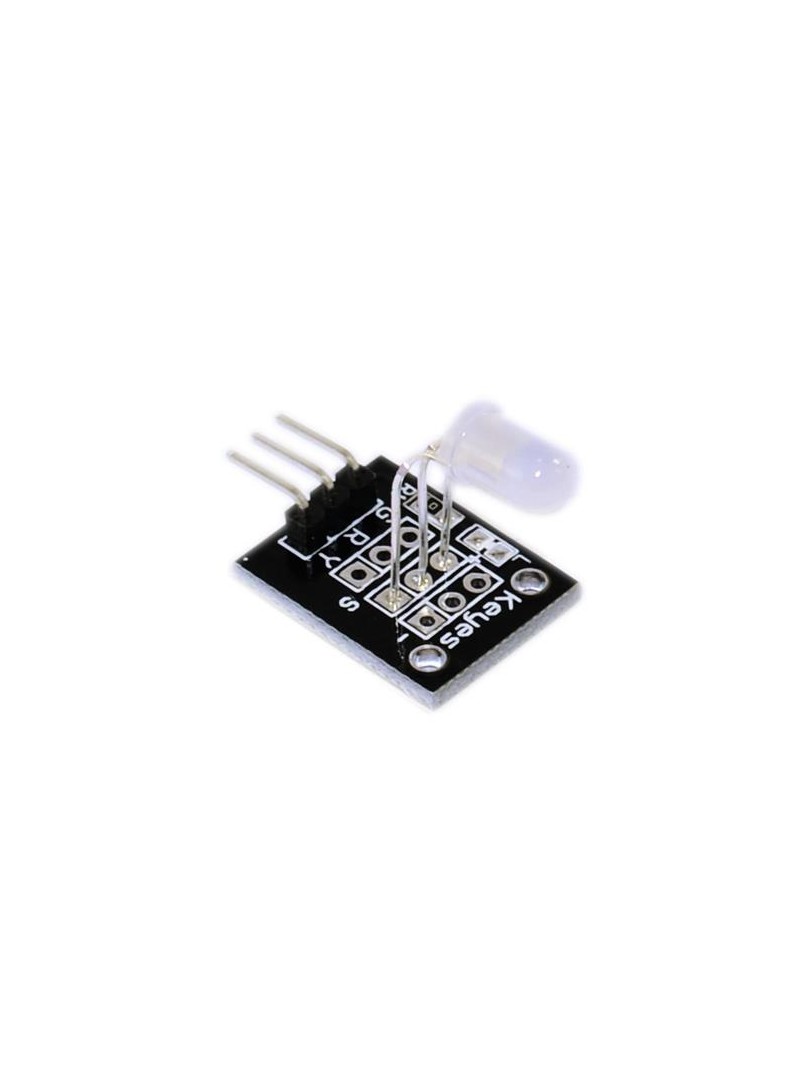

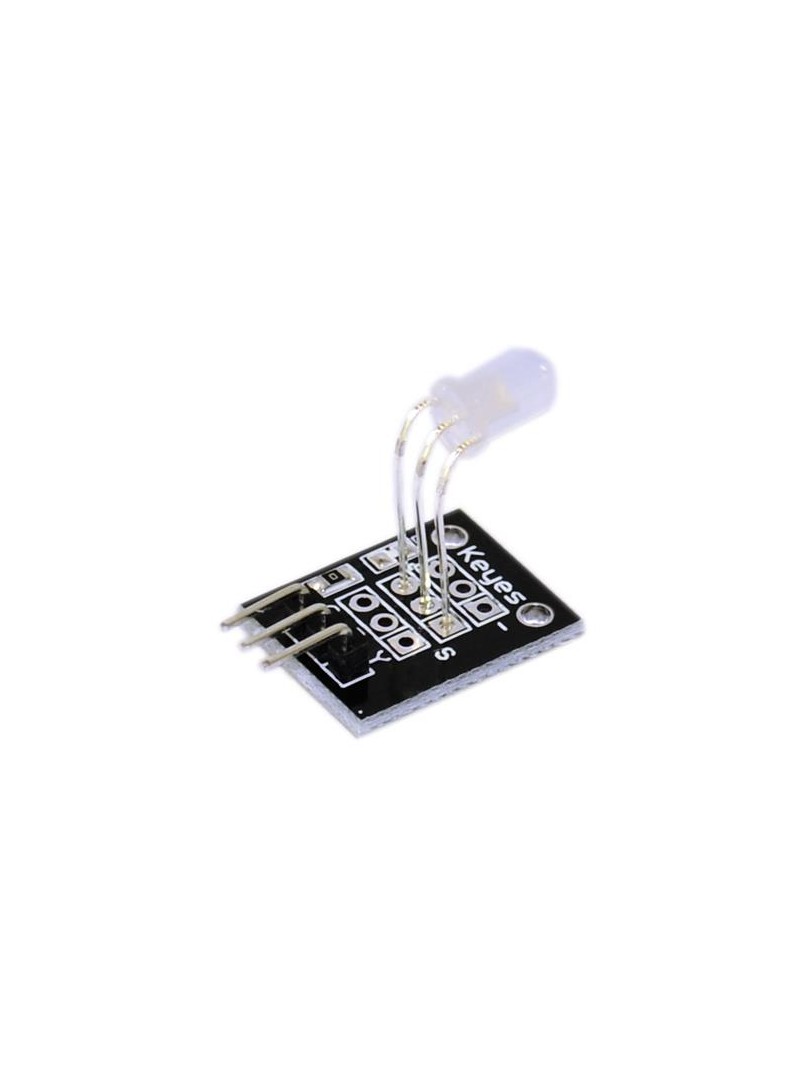

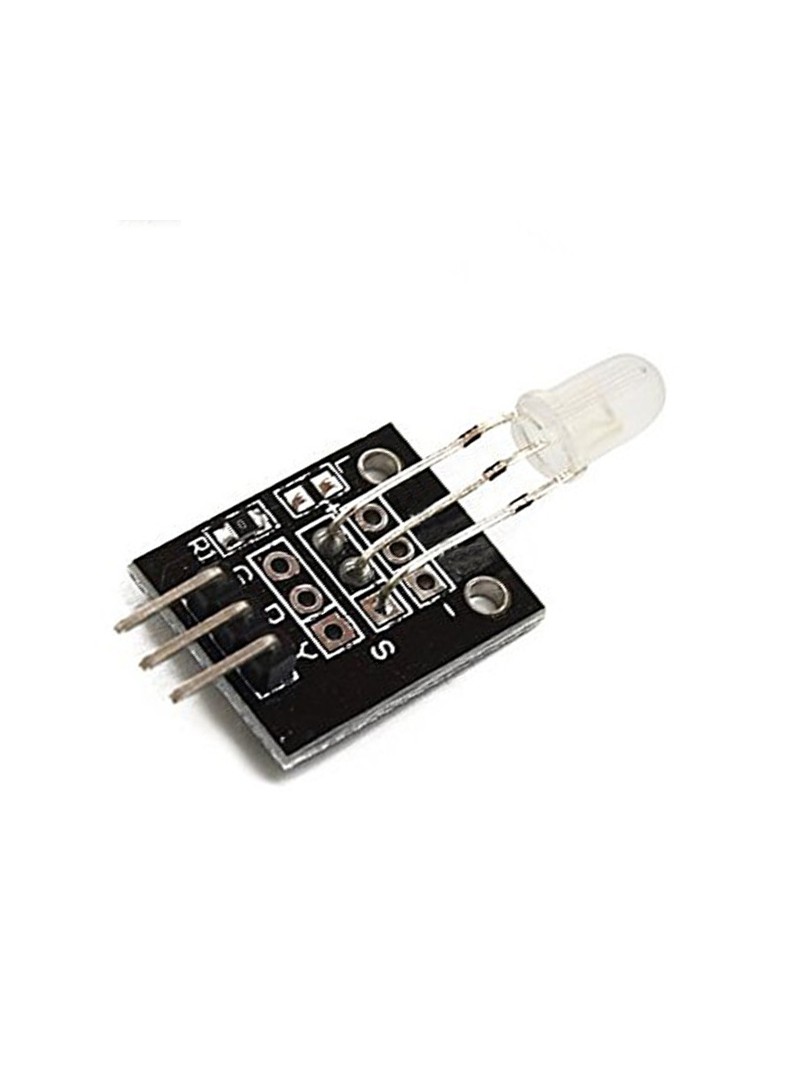

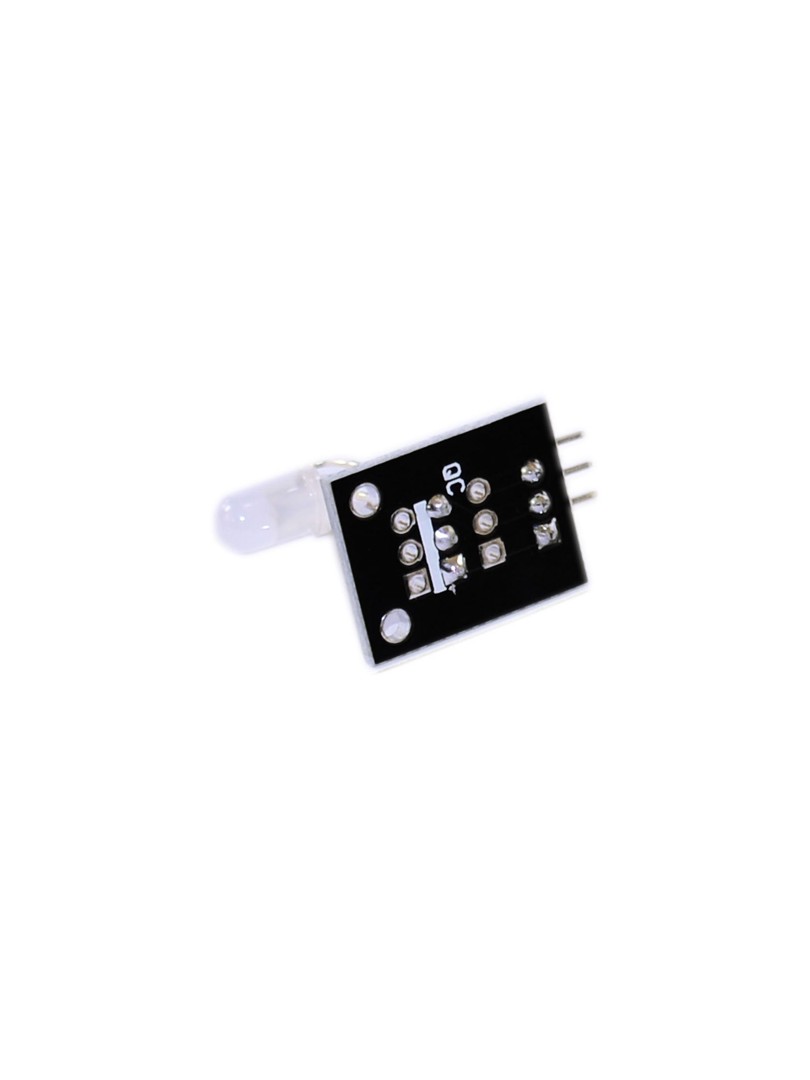

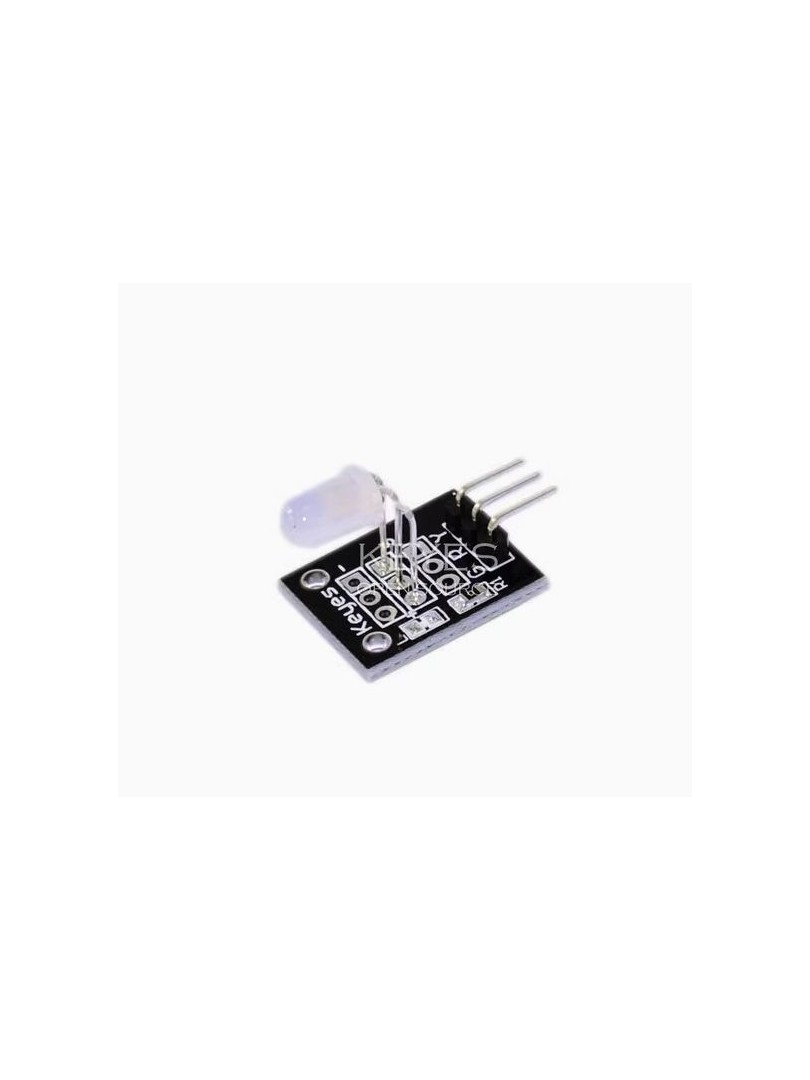

Moduł ProRock KY-011 to kompaktowy dwukolorowy wskaźnik LED przeznaczony do projektów opartych na Arduino i innych mikrokontrolerach. Zawiera diodę LED o średnicy pięć milimetrów z rozproszonym światłem czerwonym i zielonym oraz wspólną katodą, umożliwiającą niezależne sterowanie każdym kanałem koloru.

Moduł pozwala na wyświetlanie koloru czerwonego, zielonego lub pomarańczowego poprzez jednoczesne sterowanie obiema diodami. Dzięki kompatybilności z modulacją PWM możliwe jest płynne mieszanie kolorów i regulacja jasności, co czyni go uniwersalnym rozwiązaniem do wskaźników stanu i systemów wizualnej sygnalizacji.

Główne cechy

Dwukolorowa dioda LED: czerwona i zielona w jednej obudowie

Mieszanie kolorów: możliwość uzyskania koloru pomarańczowego lub żółtego poprzez jednoczesne sterowanie obydwoma kanałami

Kompatybilność z PWM: płynna kontrola jasności i koloru poprzez modulację szerokości impulsu

Wspólna katoda: uproszczone podłączenie do pinów GPIO mikrokontrolera

Kompaktowa konstrukcja: przeznaczona do wskaźników oraz paneli sterowania

Zasada działania

Moduł wykorzystuje dwukolorową diodę LED ze wspólną katodą. Każdy kolor sterowany jest przez oddzielny pin anodowy. Sterowanie pojedynczym kanałem powoduje świecenie wybranego koloru, natomiast jednoczesne zasilenie obu kanałów powoduje mieszanie się światła czerwonego i zielonego, co skutkuje kolorem pomarańczowym lub żółtym. Zastosowanie modulacji PWM na obu kanałach pozwala na dokładny regulację jasności i proporcji kolorów.

Specyfikacja techniczna

Model: KY-011

Średnica LED: 5 mm

Typ LED: dwukolorowa (czerwony / zielony), rozproszony

Konfiguracja: wspólna katoda

Napięcie pracy: 2,0–2,5 V

Prąd roboczy: 10 mA (na kolor)

Długość fali: 571 nm (zielony), 644 nm (czerwony)

Intensywność świetlna: 20–40 mcd (zielony), 40–80 mcd (czerwony)

Kąt wiązki: 150°

Wymiary modułu: około 19 × 15 mm

Uwagi

Podczas podłączania do pinów mikrokontrolera należy zastosować rezystor ograniczający prąd.

Do uzyskania płynnej zmiany jasności i mieszania kolorów zaleca się użycie modulacji PWM na każdym kanale koloru.

Jednoczesne sterowanie obydwoma kanałami skutkuje uzyskaniem koloru mieszanego.

Typowe zastosowania

Wskaźniki stanu i trybu pracy

Zestawy edukacyjne Arduino i mikrokontrolerów

Panele sterowania i deski rozdzielcze

Elektroniczne zabawki i projekty DIY

Zawartość zestawu

1 × Moduł LED dwukolorowy ProRock KY-011 5 mm

Moduł ProRock KY-011 zapewnia prosty i efektywny sposób dodania dwukolorowej sygnalizacji wizualnej do projektów elektronicznych, łącząc kompaktowe wymiary, sterowanie oparte na PWM oraz łatwą integrację z popularnymi platformami mikrokontrolerów.
