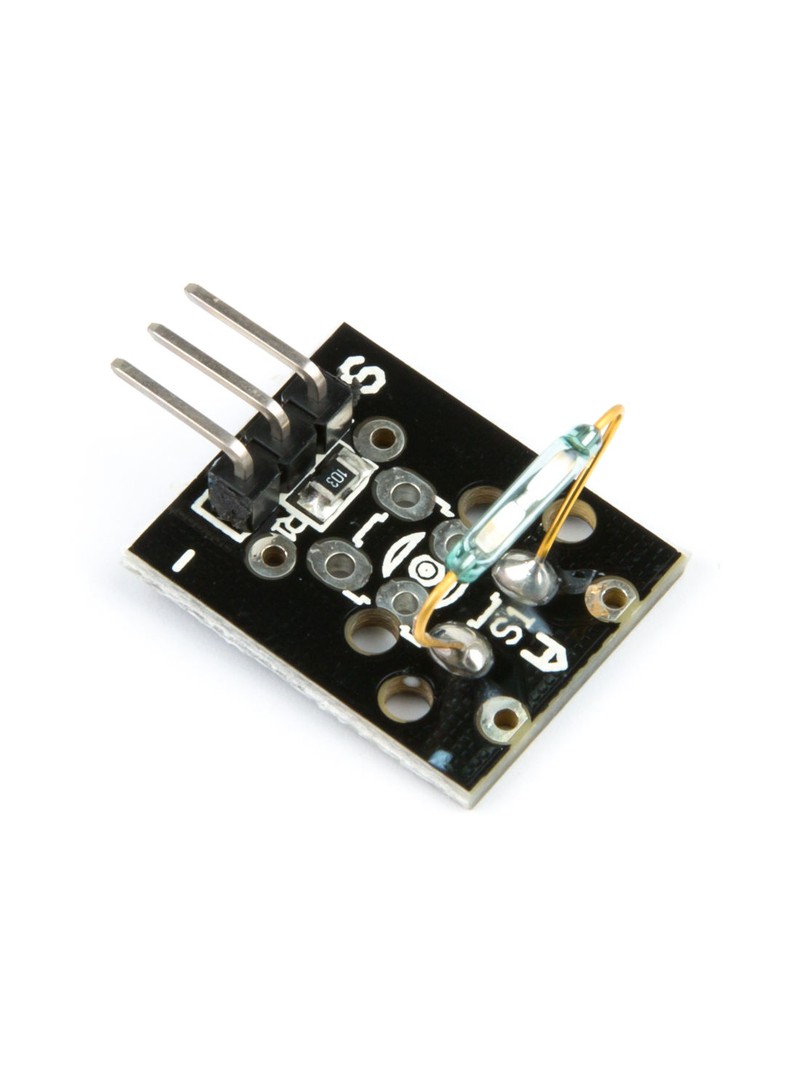

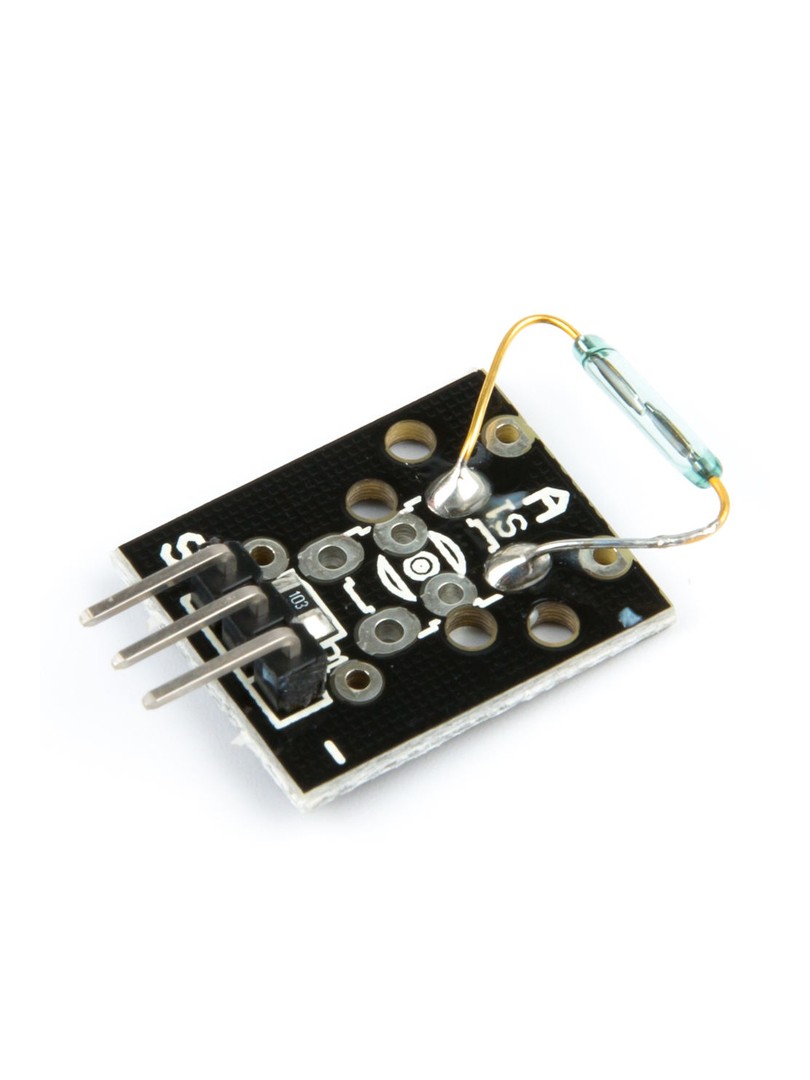

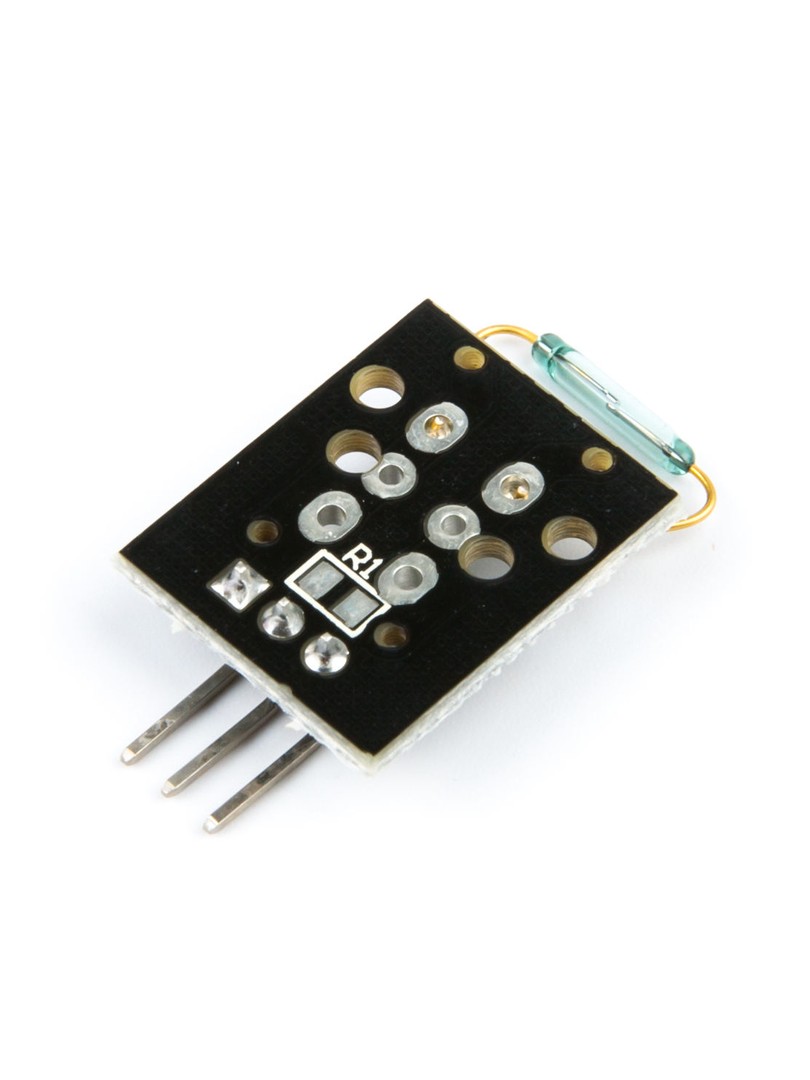

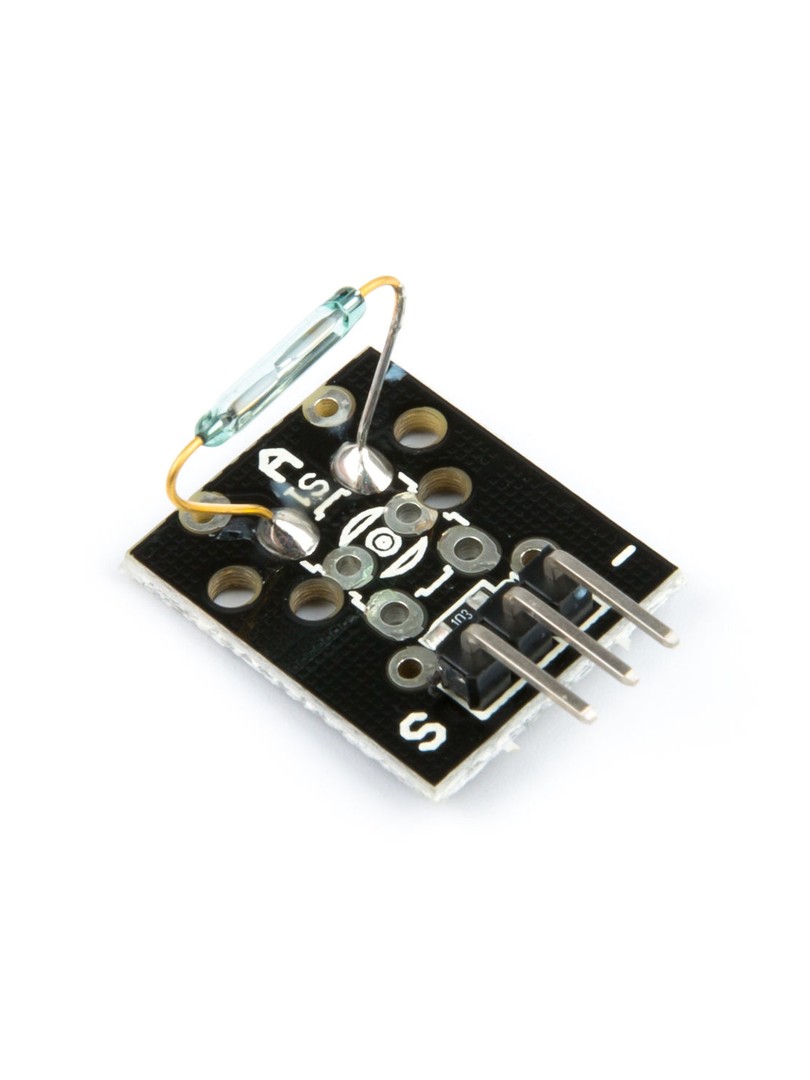

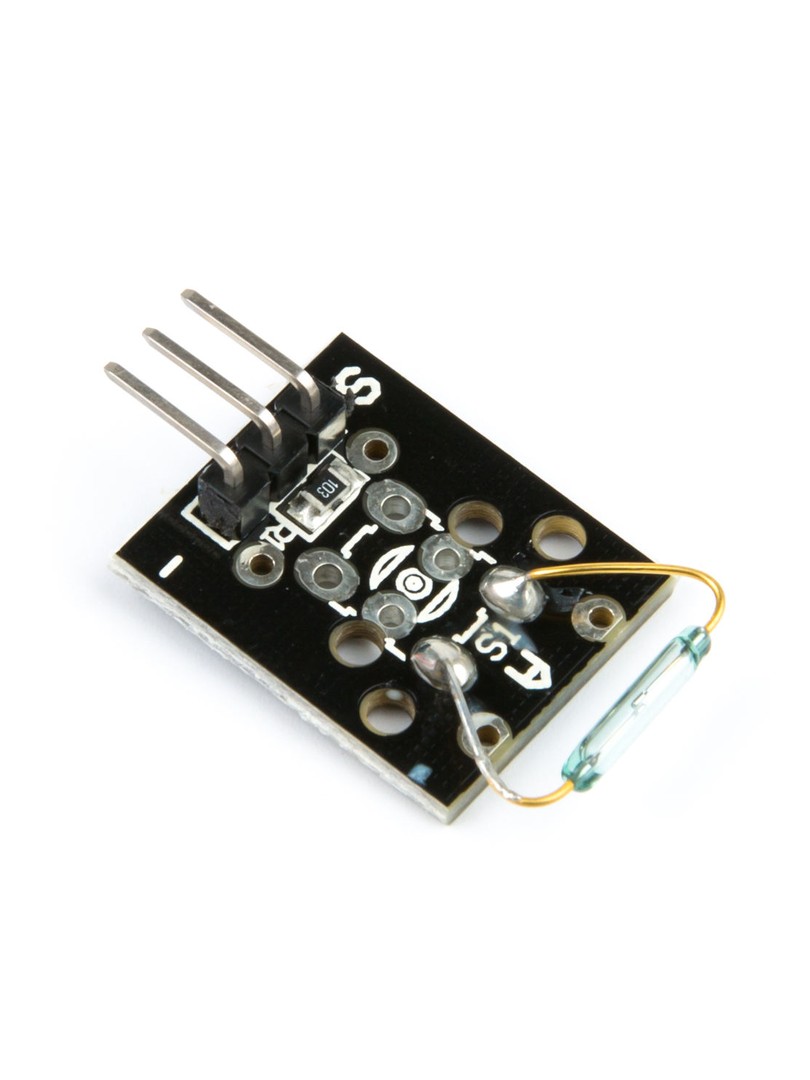

Moduł ProRock KY-021 to kompaktowy czujnik magnetyczny wykorzystujący miniaturowy przełącznik reed (kontaktron) typu normalnie otwarty. Urządzenie wykrywa pole magnetyczne i zamyka styk po zbliżeniu magnesu, generując czytelny sygnał cyfrowy. Dzięki zastosowaniu komparatora LM393 moduł zapewnia stałe wyjście odporne na zakłócenia i charakteryzuje się dobrą zdolnością sterowania obciążeniem.

Produkt przeznaczony jest do pracy z Arduino, ESP32, Raspberry Pi oraz innymi mikrokontrolerami zasilanymi napięciem od trzech do pięciu woltów. Niewielkie wymiary płytki i otwór montażowy umożliwiają łatwą integrację w systemach automatyki, robotyki i zabezpieczeń.

Główne cechy

Przełącznik reed normalnie otwarty: styk zamyka się po zbliżeniu magnesu, przywracając stan otwarty po jego usunięciu

Wyjście cyfrowe: dostarcza czytelny sygnał logiczny zero lub jeden bez konieczności dodatkowej obróbki analogowej

Komparator LM393: układ pracujący w szerokim zakresie napięć zapewnia stałe przełączanie i dobrą odporność na szumy

Zasilanie uniwersalne: moduł współpracuje z układami logiki trójwoltowej i pięciowoltowej

Kompaktowa konstrukcja: mała płytka drukowana z otworem montażowym ułatwia instalację w ograniczonej przestrzeni

Wysoka zdolność sterowania: wyjście cyfrowe może bezpośrednio sterować niewielkimi obciążeniami lub wejściami mikrokontrolerowymi

Zasada działania

Kontaktron składa się z dwóch elastycznych styków ferromagnetycznych umieszczonych w szklanej bańce wypełnionej gazem obojętnym. W stanie spoczynkowym styki pozostają rozwarte. Po zbliżeniu magnesu zewnętrznego pole magnetyczne wywołuje namagnesowanie styków, które przyciągają się wzajemnie i zamykają obwód elektryczny. Po usunięciu magnesu styki wracają do pozycji otwartej dzięki sprężystości materiału. Sygnał z kontaktronu trafia na komparator LM393, który filtruje zakłócenia i zapewnia czyste cyfrowe wyjście gotowe do bezpośredniego odczytu przez mikrokontroler.

Specyfikacja techniczna

Model: KY-021

Typ czujnika: magnetyczny przełącznik reed (normalnie otwarty)

Napięcie zasilania: DC 3.3 – 5 V

Format wyjścia: cyfrowy sygnał przełączający (0 / 1)

Komparator: LM393 (szerokie pasmo napięć)

Zdolność sterowania: > 15 mA (stopień wyjściowy cyfrowy)

Wymiary płytki PCB: około 32 × 14 mm

Montaż: otwór na śrubę mocującą

Uwagi

Sam przełącznik reed jest elementem pasywnym — do jego wyzwolenia wymagany jest zewnętrzny magnes.

Odległość detekcji zależy od siły i orientacji magnesu względem kontaktronu.

Należy unikać wstrząsów mechanicznych, które mogą uszkodzić szklaną bańkę kontaktronu.

Typowe zastosowania

Wykrywanie otwarcia i zamknięcia drzwi oraz okien

Czujniki pozycji i wyłączniki krańcowe

Systemy zabezpieczeń i alarmowe

Projekty robotyki i automatyki przemysłowej

Zawartość zestawu

1 × Moduł ProRock KY-021 Mini Dry Reed Pipe

Moduł ProRock KY-021 stanowi proste, z tworzywa i energooszczędne rozwiązanie do wykrywania pola magnetycznego w kompaktowej formie. Doskonale nadaje się do zastosowań w automatyce, systemach zabezpieczeń oraz w edukacji elektronicznej.
